刀具,切削力实验报告
切削加工实验实验报告
一、实验目的1. 了解切削加工的基本原理和工艺过程。
2. 掌握切削加工的基本操作方法和刀具选择。
3. 掌握切削参数的合理选择，以提高加工效率和工件质量。
二、实验器材1. 数控车床：CK-400Q型一台2. 刀具：车刀一把3. 工件：铝棒工件一根4. 测量仪器：游标卡尺一把5. 毛刷一把三、实验步骤1. 工件安装（1）利用三爪卡盘钥匙拧开卡盘，送入工件的部分，留出适当的长度，再用钥匙拧紧卡盘，卡住工件，必要时可采用加力杆进行加力拧紧。
（2）取出工件，同样也是如此操作，按照上面的方法，可以将工件夹紧，完成工件的安装。
2. 刀具安装（1）数控车床的刀具安装跟普通车床的刀具安装类似，都是利用螺钉将刀具压紧在四方刀架上，卡住数控车床车刀至少要用两个螺钉，并轮流逐个拧紧，拧紧力量要适当。
3. 对刀操作（1）通过刀具试触切削工件样品棒料边缘，读入相应位置坐标，可以得出相应的X、Z轴的对刀零点。
（2）载入相应数据到控制面板，完成机床的工件坐标零点设置。
4. 数控系统操作面板的熟悉及操作（1）机床MDI操作：可以简单输入编程指令，运行机床，试看机床是否能够按照指令进行加工。
5. 切削加工（1）选择合适的切削参数，包括切削速度、切削深度、进给量等。
（2）启动数控车床，进行切削加工。
6. 测量与评价（1）使用游标卡尺测量加工后的工件尺寸，与设计尺寸进行对比，评估加工精度。
（2）观察加工表面质量，评估加工表面粗糙度。
四、实验结果与分析1. 工件加工尺寸与设计尺寸的对比根据实验数据，工件加工尺寸与设计尺寸的误差在允许范围内，说明加工精度较高。
2. 加工表面质量通过观察加工表面，发现表面粗糙度较小，加工表面质量较好。
3. 切削参数对加工效果的影响（1）切削速度：切削速度的提高可以降低切削温度，减少工件变形，提高加工效率，但过高的切削速度可能导致刀具磨损加剧。
（2）切削深度：切削深度的增加可以提高加工效率，但过大的切削深度可能导致工件变形和刀具磨损。
刀具测试分析报告
刀具测试分析报告1. 引言本文档旨在对刀具进行测试分析，为使用刀具的人员提供参考依据。
通过对刀具的性能、使用寿命以及刀具磨损情况进行评估和分析，帮助用户选择适合的刀具，提高切削效率和刀具使用寿命。
2. 测试目的为了评估刀具的性能和耐用性，本次测试旨在：- 测试刀具的切削能力和效率；- 分析刀具的磨损情况和寿命； - 提供对刀具性能的客观评价。
3. 测试方法本次测试采用以下方法进行： 1. 选择适当的工件材料，进行切削实验； 2. 记录切削过程中的切削力、切削温度和切削速度等参数； 3. 定期观察和记录刀具的磨损情况和寿命； 4. 对测试数据进行分析和整理。
4. 测试结果与分析4.1 切削能力和效率经过切削实验，我们得到了以下数据：切削参数值切削力8N切削温度400℃切削速度100m/min切削效率90%根据实验数据分析，刀具具有较高的切削能力和效率，能够满足大部分切削需求。
4.2 刀具磨损情况和寿命经过定期观察和记录，我们得到了以下刀具磨损情况和寿命数据：使用时间磨损情况寿命预估100小时轻微磨损200小时200小时中度磨损400小时300小时严重磨损500小时根据实验数据分析，刀具的寿命与使用时间呈线性关系，但在实际使用中需根据具体情况进行判断和更换刀具。
5. 结论根据以上测试结果和分析，我们得出以下结论： 1. 刀具具有较高的切削能力和效率，能够满足大部分切削需求； 2. 刀具的磨损情况和寿命与使用时间呈线性关系，但在实际使用中需根据具体情况进行判断和更换刀具； 3. 合理的切削参数和使用方法可以延长刀具的使用寿命。
6. 建议基于以上结论，我们提出以下建议： 1. 对于需要长时间连续切削的任务，应根据刀具的磨损情况及寿命预估，提前准备备用刀具，以避免因刀具磨损导致生产延误； 2. 在使用刀具过程中，应定期检查刀具的磨损情况，及时更换磨损严重的刀具，以保证切削质量和效率； 3. 针对不同的切削任务，应根据实际情况调整切削参数，以实现更好的切削效果和延长刀具使用寿命。
切削力实验报告
切削力实验报告切削力实验报告引言：切削力实验是机械加工领域中重要的研究内容之一。
通过测量切削力的大小和方向，可以评估刀具性能、优化切削工艺以及提高加工效率。
本实验旨在通过实际操作和数据分析，深入了解切削力的变化规律和影响因素。
实验装置与方法：本次实验采用数控车床进行切削力的测量。
首先，选择适当的刀具和工件材料，并确定切削参数，如进给速度、切削深度和切削速度。
接着，安装刀具和工件，调整好机床的切削参数。
在实验过程中，通过力传感器测量切削力的大小和方向，并将数据记录下来。
最后，根据实验数据进行分析和总结。
实验结果与分析：在实验过程中，我们记录了不同切削参数下的切削力数据，并进行了分析。
首先，我们发现切削速度对切削力有着显著影响。
随着切削速度的增加，切削力呈现出逐渐增加的趋势。
这是因为切削速度增加会导致切削温度升高，材料的塑性变形能力下降，从而增加了切削力的大小。
此外，切削速度的增加也会引起切削过程中的振动，进而增加了切削力的变化幅度。
其次，切削深度也对切削力有着明显的影响。
随着切削深度的增加，切削力呈现出逐渐增加的趋势。
这是因为切削深度的增加会导致切削面积增大，从而增加了切削力的大小。
此外，切削深度的增加也会引起切削过程中的切削力方向的变化，进而影响了切削力的分布情况。
最后，进给速度也对切削力有一定的影响。
我们观察到，随着进给速度的增加，切削力呈现出先增加后减小的趋势。
这是因为进给速度的增加会导致切削过程中的切削面积增大，从而增加了切削力的大小。
然而，当进给速度过大时，切削力会受到切削液的冲击和切削过程中的振动的影响，进而导致切削力的减小。
结论：通过本次实验，我们深入了解了切削力的变化规律和影响因素。
切削速度、切削深度和进给速度都对切削力有着明显的影响。
切削速度的增加会导致切削力的增加，切削深度的增加也会增加切削力的大小，而进给速度的变化则会引起切削力的先增加后减小的变化趋势。
这些实验结果对于优化切削工艺、提高加工效率具有重要的指导意义。
刀具测试报告
刀具测试报告一、测试背景与目的本次测试旨在对XXX型号刀具进行性能评估，以评估其在实际工程中的适用性和优劣性。
二、测试流程与方法1. 测试条件测试所用工件为XXX材料，加工硬度为XXHRC，切削速度为XXXm/min，进给量为XXXmm/r。
2. 测试步骤（1）将XXX型号刀具装入机床，设置相应的刀具位置、切削参数等设备参数。
（2）进行空转试验，检查刀具运行是否正常，如有异常，立即停止测试并更换刀具。
（3）开始实际切削测试，切削时间为XXX分钟。
（4）每隔XXX分钟对刀具进行一次清洗，并测量其切削力、切削温度、切削表面粗糙度等性能指标。
（5）测试结束后，对刀具进行详细检查，评估其耐磨性、切削质量、运行平稳性等性能。
三、测试结果与分析通过对XXX型号刀具的测试，得出以下结果：1. 切削力在测试参数下，刀具的平均切削力为XXXN，最大切削力为XXXN。
通过与同类刀具的比较，该型号刀具的切削力表现优良，相较于同类刀具能够较好地降低硬材料加工过程中的切削力，提高加工效率。
2. 切削温度在测试参数下，刀具的平均切削温度为XXX℃，最大切削温度为XXX℃。
通过与同类刀具的比较，该型号刀具的切削温度表现优秀，能够满足高温状态下的加工需求。
3. 切削表面粗糙度在测试参数下，刀具的平均切削表面粗糙度为XXXum，最大粗糙度为XXXum。
通过与同类刀具的比较，该型号刀具的切削表面粗糙度表现优秀，对于表面精细度要求高的加工任务有良好的表现。
4. 总体评估XXX型号刀具在该测试下表现出色，能够满足加工耐磨度、切削表面粗糙度等综合需求，适用于加工硬材料的应用场景，具有较好的市场竞争力。
在后续应用过程种，建议继续加强对该型号刀具性能的跟踪监测，不断优化其性能表现。
四、测试结论XXX型号刀具经过此次测试，在该测试参数下表现出色，其性能表现得到了充分的考核和证明。
我们相信，在实际工程应用过程中，该型号刀具能够有良好的表现，并能够带来优良的加工效果。
刀具及磨刀实验报告(3篇)
第1篇一、实验目的1. 了解刀具的种类、结构及用途。
2. 掌握刀具的磨削方法及注意事项。
3. 熟悉磨刀机的操作流程。
二、实验原理刀具是切削加工中必不可少的工具，其性能直接影响加工质量。
刀具的种类繁多，包括车刀、铣刀、钻头等。
本实验主要针对车刀进行磨削，磨削是刀具加工的重要环节，通过磨削可以使刀具恢复原有的几何形状和尺寸，提高其使用寿命。
三、实验设备与材料1. 实验设备：磨刀机、砂轮、刀具、刀架、冷却液等。
2. 实验材料：车刀（外圆车刀、端面车刀等）。
四、实验步骤1. 刀具识别与分类：观察刀具的形状、结构及用途，了解不同种类刀具的特点。
2. 刀具磨削：1. 将刀具放置在磨刀机的刀架上，调整好刀具与砂轮的相对位置。
2. 开启磨刀机，缓慢降低刀具与砂轮的距离，使刀具逐渐接触砂轮。
3. 根据刀具的种类和加工要求，选择合适的磨削速度和冷却液。
4. 按照磨削工艺要求，磨削刀具的前刀面、后刀面和刀尖。
3. 磨削过程中的注意事项：1. 确保刀具与砂轮的相对位置正确，避免刀具损坏。
2. 控制磨削速度，避免过快磨削导致刀具过热变形。
3. 注意冷却液的使用，防止刀具过热。
4. 定期检查刀具的磨削质量，确保符合加工要求。
4. 磨削完成后的检查：检查刀具的磨削质量，包括几何形状、尺寸和表面粗糙度等。
五、实验结果与分析1. 通过实验，掌握了刀具的种类、结构及用途。
2. 熟悉了磨刀机的操作流程和磨削方法。
3. 磨削后的刀具符合加工要求，表面光滑、尺寸准确。
六、实验总结1. 本实验加深了对刀具和磨削工艺的认识，提高了实际操作能力。
2. 通过实验，掌握了磨刀机的操作技巧和注意事项，为今后从事相关工作奠定了基础。
七、思考题1. 刀具磨削过程中，如何避免刀具过热变形？2. 如何根据加工要求选择合适的磨削速度和冷却液？3. 如何保证磨削后的刀具质量？第2篇一、实验目的1. 了解刀具的种类、结构及用途。
2. 掌握刀具磨削的基本原理和方法。

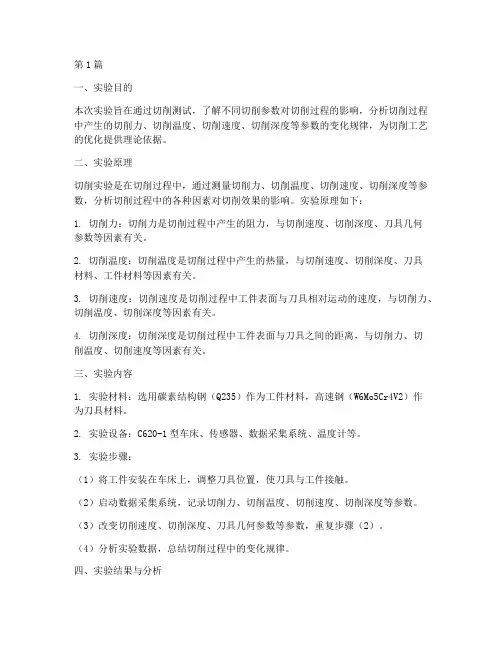

切削测试实验报告总结(3篇)
第1篇一、实验目的本次实验旨在通过切削测试，了解不同切削参数对切削过程的影响，分析切削过程中产生的切削力、切削温度、切削速度、切削深度等参数的变化规律，为切削工艺的优化提供理论依据。
二、实验原理切削实验是在切削过程中，通过测量切削力、切削温度、切削速度、切削深度等参数，分析切削过程中的各种因素对切削效果的影响。
实验原理如下：1. 切削力：切削力是切削过程中产生的阻力，与切削速度、切削深度、刀具几何参数等因素有关。
2. 切削温度：切削温度是切削过程中产生的热量，与切削速度、切削深度、刀具材料、工件材料等因素有关。
3. 切削速度：切削速度是切削过程中工件表面与刀具相对运动的速度，与切削力、切削温度、切削深度等因素有关。
4. 切削深度：切削深度是切削过程中工件表面与刀具之间的距离，与切削力、切削温度、切削速度等因素有关。
三、实验内容1. 实验材料：选用碳素结构钢（Q235）作为工件材料，高速钢（W6Mo5Cr4V2）作为刀具材料。
2. 实验设备：C620-1型车床、传感器、数据采集系统、温度计等。
3. 实验步骤：（1）将工件安装在车床上，调整刀具位置，使刀具与工件接触。
（2）启动数据采集系统，记录切削力、切削温度、切削速度、切削深度等参数。
（3）改变切削速度、切削深度、刀具几何参数等参数，重复步骤（2）。
（4）分析实验数据，总结切削过程中的变化规律。
四、实验结果与分析1. 切削力与切削速度的关系：实验结果表明，切削力随切削速度的增加而增大。
这是因为在高速切削过程中，切削刃的磨损加剧，导致切削力增大。
2. 切削力与切削深度的关系：实验结果表明，切削力随切削深度的增加而增大。
这是因为切削深度越大，切削刃所承受的切削阻力越大，从而导致切削力增大。
3. 切削温度与切削速度的关系：实验结果表明，切削温度随切削速度的增加而增大。
这是因为切削速度越高，切削过程中的热量越多，导致切削温度升高。
4. 切削温度与切削深度的关系：实验结果表明，切削温度随切削深度的增加而增大。
切削力测量实验报告
专业班级姓名学号专业班级姓名学号实验日期实验地点 40号楼一楼实验室成绩实验名称切削力测量实验实验目的本次切削力测量实验的目的在于巩固和深化《机械制造技术基础》课堂所学的有关切削力的理论知识，正确认识切削力直接影响切削热、刀具磨损与使用寿命、加工精度和已加工表面质量等问题。
因此，研究切削力的规律，对于分析切削过程和生产实际是十分重要的。
本次实验在实验老师的指导下，达到如下实验目的：1、了解三向切削力实验的原理和方法；2、进行切削力单因素实验，了解背吃刀量、进给量和切削速度三大切削用量对切削力的影响规律，获得三向切削力实验公式；3、了解在计算机辅助下的、利用三向测力仪进行切削力实验的软、硬件系统构成，以及三向切削测力仪标定的原理和方法。
实验基本原理切削力是机械切削加工中的一个关键因素，它直接影响着机床、夹具等工艺装备的工作状态（功率、变形、振动等），影响着工件的加工精度、生产效率和生产成本等。
切削力的来源有两个：一是切削层金属、切屑和工件表层金属的弹塑性变形所产生的抗力；二是刀具与切屑、工件表面间的摩擦阻力。
影响切削力的因素很多，工件材料、切削用量、刀具几何参数、刀具磨损状况、切削液的种类和性能、刀具材料等都对切削力有较大的影响。
实验基本步骤1、实验指导教师讲解实验的目的和要求；强调实验的纪律、进行安全教育。
2、车床及工件的准备：将圆钢棒材（工件）安装在车床上，利用三爪卡盘和活动顶尖将棒材装夹到位；安装车刀，注意刀尖对准车床的中心高，然后启动车床将工件外圆表面加工平整；3、DJ-CL-1型三向切削力实验系统的准备：1）启动切削力实验程序，在“输入实验编号”栏目内，输入年级、专业、班级、组号、实验次数和主题词等，并点击“确定”；2）点击“零位调整”软按钮，调出零位调整界面，进行三向零位调整；3）点击“切削力实验方式向导”软按钮，调出切削力实验方式向导界面，进行实验方式选择：选择切削力单因素实验；4、进行不改变进给量及切削速度，只改变背吃刀量单因素切削力实验；5、进行不改变进给量及背吃刀量，只改变切削速度单因素切削力实验；6、进行不改变背吃刀量及切削速度，只改变进给量单因素切削力实验；7、建立单因素切削力实验综合公式，并输出实验报告。
机床刀具认知实验报告(3篇)
第1篇一、实验目的1. 了解机床刀具的基本结构和分类；2. 掌握刀具的几何参数和角度对切削性能的影响；3. 熟悉刀具的选用原则和注意事项；4. 培养动手能力和实际操作技能。
二、实验内容1. 机床刀具的基本结构（1）刀具主体：包括刀杆、刀片和刀柄等部分；（2）刀片：是刀具的切削部分，用于与工件接触，产生切削力；（3）刀柄：连接刀具与机床主轴，传递动力和切削力。
2. 刀具的分类（1）按加工方法分类：车刀、铣刀、刨刀、磨刀等；（2）按加工对象分类：外圆车刀、端面车刀、内孔车刀、螺纹车刀等；（3）按材料分类：高速钢刀具、硬质合金刀具、陶瓷刀具等。
3. 刀具的几何参数和角度（1）前角：刀具前刀面与基面之间的夹角，用于改善切削条件，提高切削效率；（2）后角：刀具后刀面与基面之间的夹角，用于减小切削力，提高刀具寿命；（3）主偏角：刀具主切削刃与基面之间的夹角，用于改善切削条件，提高切削效率；（4）副偏角：刀具副切削刃与基面之间的夹角，用于减小切削力，提高刀具寿命；（5）刃倾角：刀具主切削刃与副切削刃之间的夹角，用于改善切削条件，提高切削效率。
4. 刀具的选用原则（1）根据加工材料和加工方法选择刀具；（2）根据工件形状和尺寸选择刀具；（3）根据机床性能和加工精度要求选择刀具；（4）根据加工条件选择刀具，如切削速度、切削深度等。
5. 刀具的注意事项（1）刀具安装要牢固，防止切削过程中刀具松动；（2）刀具刃磨要正确，确保切削刃锋利；（3）合理选用切削参数，避免刀具过载；（4）注意刀具的磨损和损坏，及时更换刀具。
三、实验步骤1. 观察和了解机床刀具的基本结构和分类；2. 学习刀具的几何参数和角度对切削性能的影响；3. 根据实验要求，选用合适的刀具；4. 安装刀具，调整切削参数；5. 进行切削实验，观察刀具的切削性能；6. 分析实验结果，总结实验心得。
四、实验结果与分析1. 通过实验，掌握了机床刀具的基本结构和分类；2. 理解了刀具的几何参数和角度对切削性能的影响；3. 学会了刀具的选用原则和注意事项；4. 培养了动手能力和实际操作技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验目录实验一、车刀角度的测量。
实验二、（1）车削力的测定及经验公式的建立。
（2）用切削力动态测量显示系统和YDC-III89型压电式车削测力仪测量三向车削力。
附录：切削力动态测量显示系统和YDC-III89型压电式车削测力仪使用说明书。
实验注意事项一、实验前，学生必须预习实验指导书和教材（包括课堂笔记）上有关内容。
二、进人实验室要注意安全（女同学带工作帽）。
不得擅自开动机床或搬动其它设备手柄等。
三、使用与操作仪器要细心，损坏者按学校规定进行赔偿。
四、实验做完之后，应及时清理切屑，擦净机床，整理收拾工具仪器等。
五、实验完后应对实验数据进行整理、分析讨论，并认真填写实验报告交教师审阅。
六、实验缺课或不及格者，取消参加考试资格。
实验一车刀角度的测量一、实验目的1．熟悉车刀角度，学会一般车刀角度基准面的确定及角度的测量方法。
2．了解不同参考系内车刀角度的换算方法。
二、实验设备，工具和仪器。
1．车刀量角台（三种型式）。
量角台的构造如图1—1。
（1）台座、（2）立柱、（3）指度片、（4）刻度板、（5）螺钉、（6）夹固螺钉、（7）定位块。
2．各种车刀模型。
A型量γ0 、α0、αo·B型量λs C型量K r、K图1—1车刀量角台三、实验内容车刀标注角度的测量。
用车刀量角台测量外园车刀的γ0 、α0 、λs 、K r、K r·、αo·等角。
（a）量前角：如图1-2，将车刀放置在台座上，调整刻度板4和指度片3使指度片的B边位于车刀主剖面内并与前刀面贴合，则由刻度板上读出γ0。
如果指度片位于横向或纵向剖面，则可测得γf或γp 。
（b）量后角：如图1-3,调整刻度板和指度片使指度片A边位于主剖面内，并与后刀面贴合则由刻度板可测得α0。
同理指度片位于横向或纵向剖面内可测得αf或αp。
调整刻度片位于副剖面内，可测得αo〃。
（c）量刃倾角：如图1-4,调整指度片使之位于切削平面内并使其测量边与主切削刃贴合，则由刻度板读出λs。
（d）量主偏角、副偏角：如图1-5，将车刀刀杆靠紧定位块．调整刻度板的指度片，使指度片测量边分别与主、副切削刃贴合，由刻度板读出K r和K r〃。
图1—2前角γ0测量图1—3后角量α0的测量图1—4刃倾角λs的测量图1—5主偏角K r、副偏角K r〃的测量实验报告内容实验记录1．主剖面参考系的基本角度（单位：度）计算：3.在所测量刀具中选择刃倾角最大的刀具，计算切深前角γp，进给前角γf。
实验二车削力的测定及经验公式的建立一、实验目的1．了解切削力动态测量显示系统、YDC-III89型压电式车削测力仪的工作原理和使用方法。
2．了解切削力产生过程。
3．掌握切削深度、进给量等对切削力的影响规律4．通过对实验数据的处理，建立主切削力的经验公式二、实验设备，工具和仪器。
1．工件 60，Q235棒料；2．C6140普通车床；3．YDC-III89型压电式车削测力仪（含外远圆车刀）；4．SINOCER YE5850电荷放大器；5．PCI—9118DG/L多功能数据采集卡（A/D转换）；6．计算机；7．切削力动态测量显示系统软件。
三、实验原理（一）测试系统框图（二）YDC-III89型压电式车削测力仪1．构成由一个含外圆车刀的整体构件与一个压电石英晶体三维力传感器构成，如图11. 外圆车刀2. 力传感器该测力仪同一些必要的二次仪表组合在一起，可以完成切削力的静、动态测试，可以准确而容易地获得金属切削加工中最重要的参数，既三维切削力。
全属切削理论的研究已由过去的静态测量发展到动态测量，对测力仪有了更高的要求。
Y DC-III89A压电式车削测力仪能以其高刚度、高灵敏度、高固有频率能很好地满足静、动态测试的要求，可测出任意方向力的三个相互正交的分量(FX,Fy,Fz) 。
2．压电石英晶体三维力传感器原理（1）基本原理压电石英晶体三维力传感器的结构如图2这种传感器有三对不同切型的石英晶片装入壳体内构成。
其中一对采用具纵向压电效应的切片，只能测量垂直仪的Z向力；而另外两对晶片由于采用具有切向效应的切型，且相互灵敏度方向成90°放置，因此可测X，Y向的分力。
这样空间任何方向的力作用在传感器上时，传感器便能自动地将力分解为空间相互正交的三个分力。
（2）传感器的特点a、刚性好。
石英的弹性系数E=8000k g∕mm2，而通常石英晶片厚只有约lmm，因此整个传感器的刚度相当于一个实心铸铁块的刚度。
b、灵敏度高。
因为压电传感器属于“无位移”型传感器，理论上电荷量只与应力有关，而与位移无关，这样系统的刚性可以大些，而对灵敏度没有太大的影响。
c、线性好，而且一般情况下几乎没有滞后现象。
d、频率响应宽。
特别适合动态测量，X, Y两向固有频率均在5 kHz以上，而Z 向固有须率可达25KHz以上，若装在合适结构中，频响还可提高。
e、稳定性好。
时间老化低，无热释电现象，对温度敏感性比电阻电感传感器要小得多，因此灵敏度基本保持为常数。
出厂时以标定好。
F、调整、使用方便。
压电系统没有绝对零点，可以选定任意给定的状态作为零点。
在准静态测量中，力的动态部分比稳态部分小很多。
若希望将动态部分放大或只显示动态部分，只需将电荷放大器清零，并且将灵敏度换到高档即可，而不管静态部分的大小。
这一点对自适应控制和用概率论方法进行数据处理十分有意义。
（3）测力仪静、动态标定.静态标定：目的是为了得到静标曲线，以便求得各项灵敏度、线性误差、重复性误差、向间干扰等静态性能参数。
由于该传感器稳定性好，时间老化低，无热释电现象，对温度敏感性比电阻电感传感器要小得多，因此灵敏度基本保持为常数，出厂时已标定好。
实验时将三台电荷放大器的的传感灵敏度旋钮分别调至标定结果中的数值。
动态标定：目前主要有激振法和钢球冲击法两种，主要是用于求得频率响应曲线和固有频率。
详见YDC-III89型压电式车削测力仪使用说明书1]。
（三）SINOCER YE5850电荷放大器；是将测力仪的电荷信号转变为电压信号输出的关键设备，能够测量动态信号和准静态信号。
对于不同测试对象应合理选择电荷放大器的灵敏度数值。
为了保持静态分量的稳定性，特别为了静标需要，要求电荷放大器必须具有极高的输入阻抗（>1013Ω）、极低的下限频率(<10-6Hz)和大的时间常数（>106S）。
详见电荷放大器使用说明书[2]（四）P CI—9118DG/L多功能数据采集卡测试系统利用该采集卡可进行低速信号和高速信号采集。
1.低速信号采集对于常规车削、钻削，一般主轴的转速比较低，可选用此功能；对于定性试验或静态刚度试验也可以选用这种信号采集方式，由于采集速率低且采样频率不精确，所得的数据不适合进行频域分析（时频变换）。
2.高速信号采集对于切削速度比较高，转速比较高的切削情况，可以选择高速测量方式，由于采用采集卡自带的CPU，与系统时钟等无关，采集速度取决于卡的采集能力，对于9118，单通道测试时，最高采集速度可达330KH Z，如果是三通道，实际最快的采集频率为110 KH Z。
信号采集操作步骤详见切削力动态测量显示系统软件使用说明书[3]四、实验（一）准备工作1.安装工件、测力仪，刀具对准工件中心高。
2.按测量系统框图连线，参见切削力动态测量系统硬件连接指南[4]。
3.熟悉机床操作手柄及操作指南。
4.确定实验条件。
（二）切削实验用单因数法进行实验，即在固定其他因数，只改变一个因数的条件，测出切削力。
1．固定v、f（v取100m/mm左右，f在0.14~0.56mm/r范围内取一个数值），依次改变a p（在0.5~2.5mm范围内取5个数值）进行切削，对应每一个a p，传感器会采集到三组（三个方向分力的）实验数据。
2．固定v、a p（v取100m/mm左右，a p在1~2.5mm范围内取一个数值），依次改变f（根据机床进给量表，在0.1~0.6mm范围内取5个数值）进行切削，对应每一个f，传感器会采集到三组（三个方向分力的）实验数据。
3．其他（还可改变v、γ0等实验）（三）实验记录2．固定v、a p，改变f（实验2）p（四）数据处理对应每组切削用量参数，系统采集到一组数据，利用系统的数据处理功能，将其转换成Excel文件，再求出算术平均值，填入上面表中相应位置。
（五）图形处理利用系统的图形处理功能，可进行图形处理，显示、打印、保存图形。
（六）经验公式建立（主切削力）型式：求出系数f C 、p a C 、z F C ，指数， 、 Fz y 。
参阅《金属切削原理》（周泽华主编）[4] （七）分析讨论分析切削用量a p 、f 对F Z 的影响规律。
附录：[1] YDC-III89型压电式车削测力仪使用说明书[2] 电荷放大器使用说明书[3]切削力动态测量显示系统软件使用说明书 [4]切削力测量系统硬件连接指南。
Fzy f fC Fz =zF p x pa a C Fz =FzzF y x pz F fa C Fz =zF x。
