调频无线话筒1 概述通信的主要任务就是传输消息，最早的无线通信出现在工业化时期，随着无线电通信技术迅速发展，各种无线电通信设备广泛应用于人们生产、生活等各个领域。
1.1无线话筒准用的频段无线电波可以在空间自由传播，不受用途和地域限制，因此造成各种无线电设备的频率交叉重叠。
如果不加以规定和约束，不可避免地会产生相互干扰，影响正常的通信。
为此，世界上无线频率管理部门对无线电频率的使用范围作了统一规定，使它们之间的相互影响降到最低。
无线话筒使用频率为88MHZ-108MHZ。
1.2各频段无线电波的传播特性自由空间电磁波的传播衰减包括距离衰减（衰减量与距离的平方成正比）、传播媒体的吸收（空气、人体和墙体等）和金属结构物的反射。
频率越高，传播媒体的吸收越大，金属物体的反射越强（即阻止电磁波传播的能力越强）。
金属物体对电磁波都有反射作用。
阻挡电磁波传播的能力与电磁波的波长和金属物体的大小有关。
电磁波的波长小于金属物体的尺寸时，会被全部反射，传播受阻。
或者说，频率越高，金属物体对电磁波的反射越强。
相反，如果电磁波的波长大于金属物体的尺寸时，部分电磁波会绕过金属障碍物继续传播（电磁波的绕射特性）。
电磁波对金属网格（或金属孔板）有穿透能力。
电磁波的波长小于金属网格孔的直径时，则会被通过。
也就是说，波长越短，通过金属网格的穿透能力越强。
非金属物体（人体、墙壁等）对电磁波的吸收作用，电磁波的频率越高，非金属物体对它的吸收越大，电磁波的传播衰减也越大。
无线电通信系统的基本组成框图：信源输入换能器发射机无线信道接收机噪声图1.1 无线电通信系统框图1.3 无线话筒无线话筒是一个简单的发送设备，由输入换能器和发射机构成。
输入换能器将待发送的信息变换为基带信号，如果信息表现为声音，那么换能器便是将声音变换为电信号的话筒。
发射机将基带信号变换成其频带适合在信道中传播的信号，并送入信道。
这种变换称为调制。
用来对载波进行调制的基带信号称为调制信号。
高频课程设计图

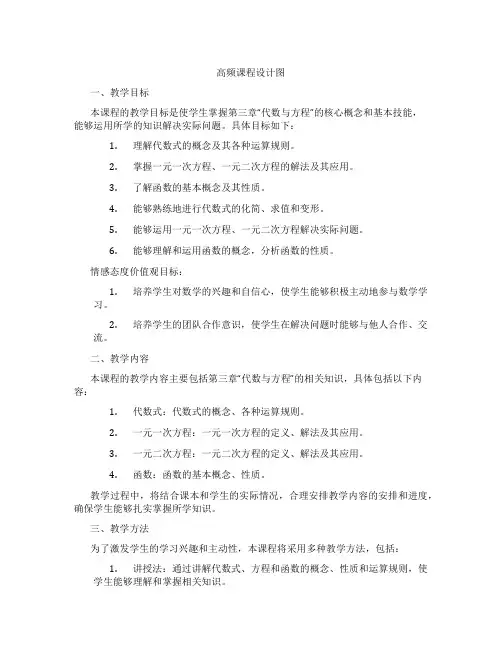

高频课程设计图一、教学目标本课程的教学目标是使学生掌握第三章“代数与方程”的核心概念和基本技能，能够运用所学的知识解决实际问题。
具体目标如下：1.理解代数式的概念及其各种运算规则。
2.掌握一元一次方程、一元二次方程的解法及其应用。
3.了解函数的基本概念及其性质。
4.能够熟练地进行代数式的化简、求值和变形。
5.能够运用一元一次方程、一元二次方程解决实际问题。
6.能够理解和运用函数的概念，分析函数的性质。
情感态度价值观目标：1.培养学生对数学的兴趣和自信心，使学生能够积极主动地参与数学学习。
2.培养学生的团队合作意识，使学生在解决问题时能够与他人合作、交流。
二、教学内容本课程的教学内容主要包括第三章“代数与方程”的相关知识，具体包括以下内容：1.代数式：代数式的概念、各种运算规则。
2.一元一次方程：一元一次方程的定义、解法及其应用。
3.一元二次方程：一元二次方程的定义、解法及其应用。
4.函数：函数的基本概念、性质。
教学过程中，将结合课本和学生的实际情况，合理安排教学内容的安排和进度，确保学生能够扎实掌握所学知识。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括：1.讲授法：通过讲解代数式、方程和函数的概念、性质和运算规则，使学生能够理解和掌握相关知识。
2.讨论法：学生进行小组讨论，引导学生主动思考、提问和解决问题，培养学生的团队合作意识和问题解决能力。
3.案例分析法：通过分析实际问题，引导学生运用所学的方程和函数知识解决实际问题，培养学生的应用能力。
4.实验法：学生进行数学实验，让学生通过实践操作和观察，加深对代数式、方程和函数的理解。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，将选择和准备以下教学资源：1.教材：《数学课本》第三章“代数与方程”。
2.参考书：《代数与方程手册》。
3.多媒体资料：制作PPT、教学视频等，以直观展示代数式、方程和函数的概念和性质。
高频课程设计liubing
沈 阳 大 学
课程设计说明书NO.3
图二高频宽带滤波电路模型
2.3主要性能指标分析
2.3.1DDS相位噪声
DDS实际上是一个数字分频系统，理论上输出相噪应该以分频比N=fCLK／fDDS相对于系统时钟相噪优化-lg N(dB)，0<N<1，但实际上，由DDS系统内部数字部分引入了相位抖动，不仅有可能抵消相噪优化的部分，而且还要恶化相噪，最坏情况可达10 dB。DDS相噪的近似关系：
2.3.5跳频时间
跳频时间包含两部分的计算，一部分是DDS跳频时间，另一部分则是环路的频率稳定时间。
DDS核心技术包括相位累加器。正弦表查值，DAC转换及LPF平滑，按芯片AD9850的资料，频率控制寄存器为40 b，采用并行方式需用5个时钟周期(TS)改变频率控制字，FQ_UD信号有效后，间隔tCF输出新的正弦信号。因此DDS跳频时间至少为：
直接数字式频率合成技术(DDS)的频率分辨率高、频率转换速度快，在通信、遥感测量、雷达等领域具有广阔的应用前景。DDS／PLL混合频率合成是一项新兴技术。DDS激励PLL倍频的方式能发挥DDS高分辨率的特点。但采用DDS技术制作的频率合成器在使用中还必须解决低相位噪声和抑制杂散等问题，DDS信号中的相噪与杂散一旦落入环路内将会恶化lg N。尤其当采用倍频、变频等方法将频率提高到微波频段后，该问题显得更加突出，此外还必须面对实现宽频带和降低成本的问题。
高频电子课程设计

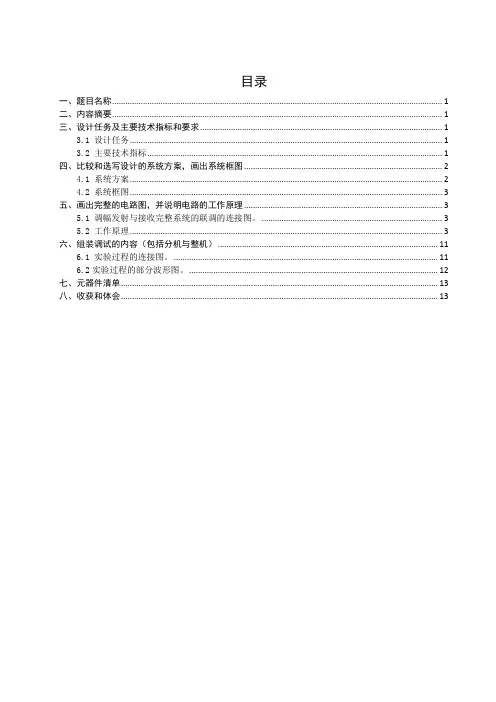

目录一、题目名称 (1)二、内容摘要 (1)三、设计任务及主要技术指标和要求 (1)3.1 设计任务 (1)3.2 主要技术指标 (1)四、比较和选写设计的系统方案，画出系统框图 (2)4.1 系统方案 (2)4.2 系统框图 (3)五、画出完整的电路图，并说明电路的工作原理 (3)5.1 调幅发射与接收完整系统的联调的连接图。
