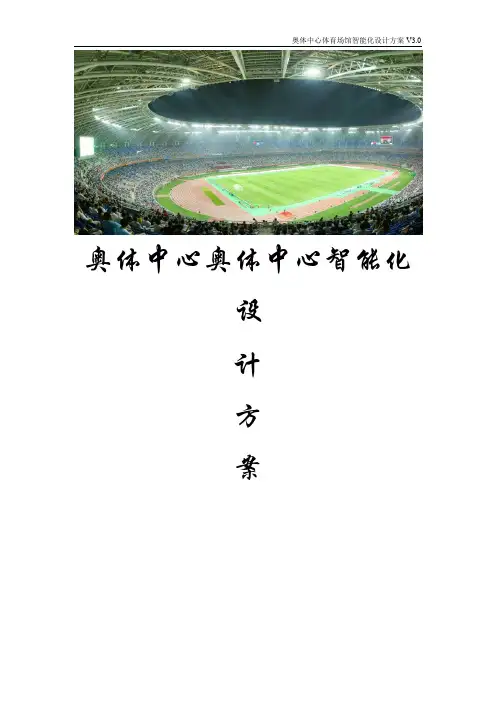

奥体中心体育场智能化设计方案
奥体中心奥体中心智能化设计方案目录第一章方案概况 (1)1.1方案简介 (1)1.2设计内容 (2)1.3设计依据 (4)1.4主要规程、规范及标准 (4)1.5设计原则 (5)第二章设计方案 (7)2.1智能监控系统 (8)2.1.1 建筑设备监控系统 (8)2.1.2 安全防范系统 (26)2.1.3 建筑设备集成管理系统 (50)2.1.4 机房系统 (60)2.2通信网络系统 (65)2.2.1 综合布线系统 (65)2.2.2 语音通信系统 (70)2.2.3 信息网络系统 (71)2.2.4 有线电视系统 (175)2.2.5 公共广播系统 (178)2.2.6 电子会议系统 (192)2.3场馆专用系统 (211)2.3.1 屏幕显示及控制系统 (211)2.3.2 扩声系统 (211)2.3.3 场地照明及控制系统 (240)2.3.4 计时记分及现场成绩处理系统 (247)2.3.5 现场影像采集及回放系统 (250)2.3.6 售验票系统 (255)2.3.7 电视转播和现场评论系统 (263)2.3.8 标准时钟系统 (268)2.3.9 升旗控制系统 (275)2.3.10 比赛中央监控系统 (287)2.4应用信息系统 (306)2.4.1 信息查询和发布系统 (306)2.4.2 赛事综合管理系统 (307)2.4.3 大型活动公共安全系统 (311)2.4.4 场馆运营服务管理系统 (316)2.5防雷接地系统 (337)2.5.1 数据处理设备的接地 (338)2.5.2 电声、电视系统的接地 (338)2.5.3 接地极和接地线的安装 (338)第三章各系统主要设备清单 (340)第四章附件（图纸） (355)1、方案概况1.1 方案简介XXX奥体中心奥体中心将建成以智能化和数字化为基础的现代化的体育馆，弱电系统的建设必须为使用和管理提供可靠、高速和灵活开放的传输平台和实现途径，提供一个安全、便捷、功能齐全的训练比赛及办公环境，为场馆的综合管理提供高效、优质的技术手段。
杭州亚运会场馆运行与管理
3
3. 建立合理的功能分区，包括观众席、运动员区、贵宾区等，使各区域之间相互隔离，确保安全。
4
4. 建立高效的物流系统，确保比赛物资的运输和储存。
5
5. 建立完善的能源管理系统，确保比赛期间能源的稳定供应和使用。
2. 各类竞赛和群众活动的安排和管理。
杭州亚运会场馆运行与管理场馆运行管理是亚运会成功举办的关键环节之一。为了确保各类竞赛和群众活动的有序进行，场馆运行管理需要严格制定和执行各项安排。首先，根据赛事和群众活动的特点，需要合理规划场馆空间布局和功能分区，并确定合适的观众容量。其次，要安排好运动员、教练员和裁判员的住宿和用餐，提供全方位的安保措施，同时要做好应急预案。此外，赛评人员和志愿者的招募与培训也是不可或缺的一环。针对运动员的检录和颁奖典礼也需要做好细致入微的安排。最终，对于体育竞技和群众活动安排进行细致周密的监督，并对其提供有力保障。
06
6. 除了这些场馆，杭州还有许多其他亚运会场馆，包括亚运村和赛艇场地等，这些场馆都为亚运会提供了良好的硬件设施和服务保障。
2. 各场馆的功能和特点。
1. 比赛场馆2. 训练场馆
场馆运行管理
1. 场馆建设、改建及运营管理。
1
1. 充分考虑赛前赛后的运营方案和可持续利用方案。
2
2. 在建筑上使用安全环保的材料和低影响、耐久性好的工艺，保障体育建筑在日后使用中能达到可持续发展的要求。
赛事物流保障
1. 运动员装备的采购和管理。
1. 杭州亚运会场馆运行与管理是杭州亚运会成功举办的重要保障。
2. 赛事物流保障是场馆运行与管理的关键环节之一，其中包括运动员装备的采购和管理。
3. 运动员装备的采购和管理是赛事物流保障的重要组成部分，需要严格遵守相关规定和标准。
绿色建筑理念下的体育馆建筑设计研究
绿色建筑理念下的体育馆建筑设计研究
体育馆建筑设计应注重节能减排。
采用带有良好隔热性能的建筑材料和窗户，以减少
室内外温差，减少空调和供暖系统的能耗。
合理设计传热和通风系统，增加建筑的通风换
气能力，减少二氧化碳和有害气体的排放。
利用太阳能、风能等可再生能源来为体育馆供电，减少对化石燃料的依赖，减少温室气体排放。
体育馆建筑设计应注重水资源的合理利用。
采用节水设备和技术，如雨水收集系统，
用于灌溉和冲洗。
通过优化设计和工艺，减少用水量，保持水质，减少对地下水的抽取和
对水资源的浪费。
体育馆建筑设计应注重环境生态保护。
采用绿色屋顶、立面绿化和景观设计，增加植
被覆盖面积，改善城市热岛效应，提供良好的生态环境。
采用适宜的室内照明设计，减少
对环境的光污染。
注重设计和使用环保材料，减少对自然资源的破坏和污染。
体育馆建筑设计还应注重人居环境的舒适性和健康性。
合理设置建筑的采光和视野，
保证室内的良好自然光线和景观视野，减轻人们的压力和疲劳感。
注重室内空气质量控制，采用空气净化器和新风系统，保证室内空气清新。
体育馆建筑设计应注重与周围环境的融合。
考虑周边的道路、景观和社区环境，合理
规划停车场、绿化空间和人行道，并采取措施减少噪音和交通压力。
体育馆建筑设计中的绿色建筑理念不仅关注能源效率和资源利用效率，还注重环境保
护和人居健康。
在未来的体育馆建设中，应注重科学合理的设计和施工，促进可持续发展，为城市的绿色建筑进程做出贡献。
杭州奥体博览城综合训练馆——连通天与地的运动“纽带”
32文/王萱杭州奥体博览城综合训练馆——连通天与地的运动“纽带”项目名称：杭州奥体博览城综合训练馆项目地点：浙江省杭州市建筑设计：法国AREP 设计集团+杭州市建筑设计研究院有限公司建筑面积：18.45万m 2摄影：AREP+HZADI.CO.LTD、RudyKu丨REAL ESTATE GUIDE10月8日，第十九届亚洲运动会在杭州圆满闭幕。
中国体育代表团获得201枚金牌、383枚奖牌，取得亚运会参赛历史最好成绩，第十一次蝉联亚运会金牌榜榜首。
而作为此次亚运会运动员们的训练以及休息调整的场地——由AREP 与杭州市建筑设计研究院有限公司设计的杭州奥体综合训练馆在亚运会结束之后还将继续投入使用。
项目概览长坡步行廊近景2023. 11月刊丨33米长的自行车跑道、医务室和新闻中心。
尽量消除景观与建筑之间的边界，屋顶大面积绿化保持了总平面的和谐。
并参照中式传统建筑，在园区内建筑之间的空间设计成精巧的回廊，纷纷与花园相通，部分为开放的公共空间，部分是内部通道，提高综合训练馆和奥体公园及其他活动场馆之间的流通性。
通过打造形式丰富的下沉式广场或庭园，将自然光引入地下层，保证环境舒适度，提升地下空间品质。
综合训练馆的入口和总体景观设计的关键基点是交通：根据与不同交通方式的关联由长坡步行廊看周围景观34丨REAL ESTATE GUIDE长坡步行廊道局部夜景适应球类运动场地，至少可以布置一个篮球场、一个排球场，一个羽毛球场或其他类型米的层高保证了球类运动所需的上方净空。
另外，大跨度结构设计使支柱都避开活动区间，形成开放灵活的空间，可以随时根据活动内容调整场地布局。
竖向流线设计除了满足安全、舒适和高效的基本条件外，还增加了宽敞而有趣味性的室外坡道，使垂直交通空间变成了市民休闲活动的场所；运动员也可以通过坡道往来于不同楼层之间的训练场，或在休息时欣赏城市美景，每一层坡道平台的视野各有特色。
米的坡道作为运动大楼的主要构成元素之一，也兼具体育运动场地的功能：如设计团队对综合训练馆大楼的追求的不仅仅是打造一座城市新地标，更是打造一座代表中国传统文化尊重和自然环境适宜的示范项目，杭州奥体综合训练馆的建成，不仅竖向流线设计除了满足安全、舒适和高效的基本条件外，还增加了室内接待大厅。

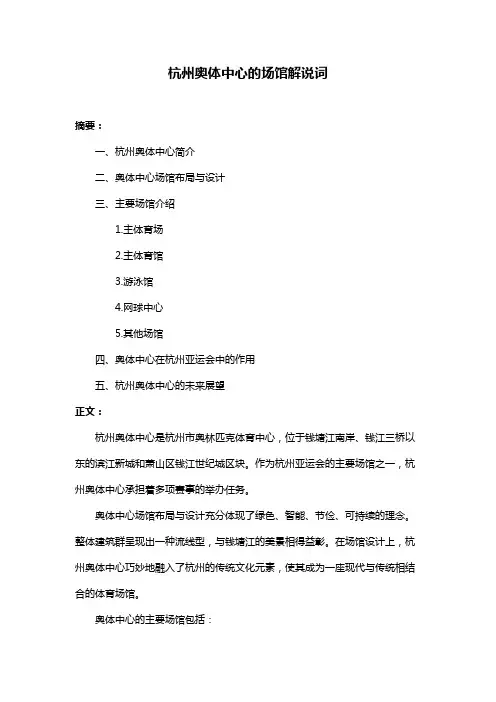

杭州奥体中心的场馆解说词
杭州奥体中心的场馆解说词
摘要：
一、杭州奥体中心简介
二、奥体中心场馆布局与设计
三、主要场馆介绍
1.主体育场
2.主体育馆
3.游泳馆
4.网球中心
5.其他场馆
四、奥体中心在杭州亚运会中的作用
五、杭州奥体中心的未来展望
正文：
杭州奥体中心是杭州市奥林匹克体育中心，位于钱塘江南岸、钱江三桥以东的滨江新城和萧山区钱江世纪城区块。
作为杭州亚运会的主要场馆之一，杭州奥体中心承担着多项赛事的举办任务。
奥体中心场馆布局与设计充分体现了绿色、智能、节俭、可持续的理念。
整体建筑群呈现出一种流线型，与钱塘江的美景相得益彰。
在场馆设计上，杭州奥体中心巧妙地融入了杭州的传统文化元素，使其成为一座现代与传统相结合的体育场馆。
奥体中心的主要场馆包括：
1.主体育场：可容纳8 万名观众，拥有国际标准的全天候跑道和草坪，可举办各类大型体育赛事和活动。
2.主体育馆：设有1 万8 千个观众席，可承办篮球、排球、乒乓球等赛事，同时还可以进行文艺表演和大型会议。
3.游泳馆：拥有一个标准泳池和一个热身池，可进行游泳、花样游泳、水球等项目的比赛。
4.网球中心：设有多个标准网球场，可承办各类网球赛事。
5.其他场馆：还包括棒垒球中心、曲棍球场、小球中心、室内田径中心和重竞技中心等，可举办世界性、洲际性、全国性综合运动会及国际田联、国际泳联等国际单项赛事。
在杭州亚运会中，杭州奥体中心将承担起田径、游泳、篮球、排球、乒乓球等多项赛事的举办任务，是杭州亚运会的主战场。
展望未来，杭州奥体中心将在亚运会后继续发挥其作用，成为杭州市民健身、休闲的重要场所。
杭州市建筑绿色节能设计说明专篇
杭州市建筑绿色节能设计说明专篇杭州市作为中国的一线城市，其建筑绿色节能设计变得愈发重要。
本文将围绕居住建筑的角度，详细阐述杭州市的建筑绿色节能设计说明。
1.能源利用效率：杭州市建筑绿色节能设计的核心之一是提高能源利用效率。
居住建筑应充分考虑朝向、采光、通风等因素，合理设计建筑的布局和立面。
同时，利用现代科技手段，如太阳能电池、地源热泵、空气能热水器等设备，最大程度地利用太阳能和地热能源，减少对传统能源的依赖。
2.保温隔热：杭州市建筑绿色节能设计的另一个重要方面是保温隔热。
居住建筑应选用高效隔热材料，如保温砖、保温板等，在建筑外墙和屋顶进行保温隔热处理。
此外，还应注意减少温度桥，采取合理的建筑构造和材料，防止热量传递。
3.智能化控制系统：为了进一步提高建筑的节能性能，杭州市建筑绿色节能设计应采用智能化控制系统。
通过传感器、自动控制器等设备，对室内温度、湿度、光照等进行实时监测和调节，以达到节能的目的。
4.水资源节约：在建筑绿色节能设计中，杭州市特别注重水资源的节约利用。
居住建筑应设立雨水收集系统，将雨水用于植物浇灌和冲洗卫生间等非饮用水用途。
此外，还应选择低流量的水龙头和节水型马桶等设备，减少用水量。
5.本地化建筑材料：杭州市建筑绿色节能设计强调使用本地化建筑材料。
根据当地的气候和环境特点，选择适宜的建筑材料。
这样不仅可以降低建筑材料的运输成本和碳排放，还能够更好地适应当地的气候和环境。
总之，杭州市在建筑绿色节能设计上已经取得了显著进展。
通过提高能源利用效率、保温隔热、智能化控制系统、水资源节约和本地化建筑材料等措施，杭州市的居住建筑能够更好地满足节能环保的要求。
希望在未来，杭州市能继续加大对建筑绿色节能设计的研究和推广，为构建可持续发展的城市做出更大的贡献。
杭州奥体莲花碗设计理念
杭州奥体莲花碗设计理念杭州奥体莲花碗是为了配合杭州G20峰会举办而创建的一座地标性建筑。
设计理念是将杭州传统文化与现代科技相结合，突出莲花文化的独特魅力。
首先，莲花在中国文化中象征着纯洁、高雅和庄严。
因此，设计团队以莲花为主题，将其融入到建筑形态和装饰中。
建筑外观的整体形状仿佛一朵盛开的莲花，尽显美丽和优雅。
同时，建筑顶部设置了巨大的莲花造型，既起到装饰作用，也是建筑的标志性元素，使人们一眼就能认出这座建筑的独特之处。
其次，建筑内部空间的设计也以莲花为灵感，追求纯粹和和谐。
建筑的主要功能是举办各类体育赛事，因此室内空间被设计成多功能且灵活的场馆。
建筑的中央设置了一个圆形竞技场，象征莲花的花心，各种赛事都可以在这里进行。
竞技场的周围是观众席，通过独特的设计，使观众可以享受舒适的观赛体验。
建筑的辅助功能区域如办公区、休息区等也被布置在建筑的周围，形成一个和谐的整体。
此外，杭州奥体莲花碗还注重环保和可持续发展。
建筑外墙采用了现代科技材料，能够有效隔热，降低能耗。
建筑内部采用了先进的照明和空调系统，可以根据人流情况自动调节能量消耗，实现节能效果。
建筑周围的景观绿化也精心设计，既美化了环境，又提供了一个舒适的休闲空间。
最后，杭州奥体莲花碗还充分考虑了交通便利性。
建筑周围设置了大型停车场和交通设施，方便观众和运动员的进出。
建筑附近还设计了步行道和自行车道，鼓励人们使用环保交通工具，减少汽车污染。
总的来说，杭州奥体莲花碗的设计理念是将传统文化与现代科技相结合，突出莲花文化的独特魅力。
建筑外观和内部空间的设计都以莲花为主题，追求纯洁、高雅和庄严。
同时还注重环保和可持续发展，致力于成为一座现代化、功能完善且具有独特魅力的地标建筑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杭州奥体中心综合训练馆绿色节能设计介绍作者：史亮骆辰光
来源：《房地产导刊》2014年第07期
【项目简介】：
杭州奥体中心综合训练馆基地位于杭州市萧山区杭州奥体博览城东南角，东临滨江二路，南邻奥运路，用地北部与规划中的奥体博览城双塔相邻，规划中的奥体大道从基地中央穿过。
基地规划红线范围用地面积58871平方米。
总建筑面积：184533平方米，地上建筑面积：106493平方米，地下建筑面积：78040平方米。
层数：2~9层。
主体建筑小球中心将运动功能集中设置，形成“玉琮”造型，基地内其他建筑做大地景观处理，是一座充满运动活力的山谷。
形成“玉琮出土”的整体效果。
基地设整体地下车库，设置3个地下车库出入口，分别位于基地南侧、基地东北角及基地北侧五大中心建筑内。
训练馆东侧设有贵宾及运动员下客区。
五大中心南侧设有运动员下客区。
宿舍西侧设有住宿宾客下客区。
建筑节能环保设计
建筑专业：
1. 训练馆采用了立体绿化，自然通风等多项节能环保技术。
设置屋顶及空中绿化，起到补偿绿化空间、调节空气温湿度、降低城市“干岛”及“热岛”效应、形成生物气候缓冲带，为建筑系统提供良好的微气候环境，同时，还能够净化空气、降低噪音。
2.绿化物种选择适宜当地气候和土壤条件的乡土植物，且采用包含乔，灌木的复层绿化。
3.建筑总平面布局正南偏东约20度，有利于冬季日照并避开冬季主导风向，夏季利于自然通风。
4.在建筑设计选材时考虑材料的可循环使用性能。
在保证安全和不污染环境的情况下，可再循环材料使用的重量占所用建筑材料总重量的10%以上。
5.室外透水地面面积比大于等于40%。
透水地面能够使雨水迅速渗入地表，有效地补充地下水，缓解城市热岛效应，保护城市自然水系不受破坏，具有很强的环保价值。
同时，它解决了普通路面容易积水的问题，提高行走的安全性和舒适性，对于改善人居环境也具有重要意义。
6. 利用地下空间，地下建筑面积达到
7.8万平方米，并设置将近2万平方米的体育设施。
通过下沉广场及采光天窗的设置，改善地下空间的自然采光效果。
7.在训练馆屋顶设置太阳能集热板，满足训练馆热水需求，太阳能产生的热水量不低于本工程热水消耗量的10%。
宿舍部分采用空气源热泵系统进行预热，热源为高温水。
8. 双层幕墙设计：我们从节能及立面效果角度出发，选用了玻璃双层幕墙立面，根据气压差、热压差和烟囱效应的原理，利用双层幕墙之间的空气的有序流动和交换。
在中部空间形成一层抵制温度的变化并提高隔声能力的空气间层，以达到隔声防噪、改善室内空气质量、调整改善室内热环境、调整室内光线的效果。
9. 场地内交通组织合理，距离地铁奥体站步行距离不超过500米。
10. 为了体现绿色、节能的理念，在屋顶及室外园林等区域采用部分太阳能灯具。
结构专业：
1.建筑结构材料采用高性能混凝土，高强度钢。
2.采用钢结构体系，减少资源消耗及降低对周边环境影响。
3.现浇混凝土采用预拌混凝土。
给排水专业：
1.节能：
（1）给水采用分区供水，低区生活用水由市网直供以充分利用市网的供水余能，高区采用变频供水装置加压供水。
（2）宿舍部分采用空气源热泵系统进行预热，热源为高温水。
运动员淋浴等考虑采用太阳能热水系统，采用强制循环间接加热系统，在屋顶设1000平米太阳能集热板，在用水点设太阳能热站，包括蓄热水罐、内置热水循环泵、辅助加热及温控装置。
太阳能产生的热水量不低于本工程热水消耗量的10%.
2.节水：
（1）本工程卫生洁具均选用节水型产品，公共卫生间采用感应龙头或配置延时自闭式冲洗阀；给水管材、管道接口、五金配件、阀门均采用优质产品以减少管网水量的漏损。
（2）各用水单位设置计量设施，以节约用水。
（3）下沉广场，体育设施等大屋面雨水收集处理达标后回用，用于绿化、道路浇洒及景观水池补水。
（4）空调冷却水经超低噪声冷却塔冷却降温后循环使用。
暖通专业：
1.所有空调通风设备采用低噪声节能型，离心式冷水机组
2.利用室外空气的自然调节能力，在过渡季全空气系统可根据室内外温度的变化进行最小新风至全新风的调节，达到节能的目的。
3.空调末端设备、冷热源设备和空调水系统设有能量调节的自控装置。
4. 室内设二氧化碳监测装置控制新风量以降低空调冷热量。
5. 汽车库通风采用一氧化碳浓度控制其运行，间歇性启停，节约能源。
电气专业：
1.变配电间深入负荷中心，控制供电半径不大于200米。
降低线路上的能量损耗。
在各个变配电室设能源电力监控管理系统，通过计算机监控管理平台，实现电力系统的实时遥测、遥信、遥控、遥调，为管理提供各种参数分析依据，充分保证电力系统的运行可靠。
2.照明节能。
尽量采用高效、节能型光源,减少能耗。
一般照明和应急照明以采用荧光灯或紧凑型荧光灯为主，室外投光灯及高大空间采用金属卤化物灯。
荧光灯及小功率金属卤化物灯采用电子镇流器，设计按节能原则充分利用自然光，采用智能照明控制系统以及定时、感应开关控制以达到节能的目的。
绿色建筑设计的思考
本项目在设计过程中，采用最切合实际的绿色建筑设计方案，对较为成熟的绿色技术进行系统集成，而非新材料、新技术的简单堆砌。
同时在设计过程中，注重各种有效数据的收集、保存、整理，使之成为可推广、可借鉴、可应用、可复制的绿色体育场馆建筑。
本项目采用多项先进的绿色、生态以及节能技术，不仅使项目本身达到自然和谐，同时也带来了巨大的综合效益，具体表现在以下几个方面：
1．对地区区域经济的促进。
本项目涉及大量的生态、环保、节能技术，同时运用了大量的相关材料。
其建设必然给这些产业的发展带来了商业价值，并且作为公共建筑供参观，其影响更加具有持续性。
2．采用太阳能、雨水回收利用、空气源热泵等技术，充分利用了可再生能源资源，降低了建筑能耗，使得该项目的资源、能源消耗量远低于普通公共建筑的消耗量，为社会节约了大量的资源，并减少了污染物的排放。
3．定位于绿色建筑二星级标准，其成功建设必然带来广泛的宣传效应，为绿色建筑、绿色施工的推广起到积极的示范作用。
同时，由于采用了绿色、生态技术，相对于普通公共建筑其运营成本较低、随着使用时间的增长，其环境效益会越来越明显。
