楼梯荷载计算详细
楼梯计算
TB-1三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2080 mm 楼梯高度: H = 1500 mm梯板厚: t = 120 mm 踏步数: n = 9(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 2.00kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HPB300 f y = 270 N/mm2E s = 2.10*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1667 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋(b1＋b2)/2 = 2.08＋(0.20＋0.20)/2 = 2.28 m梯段板与水平方向夹角余弦值：cosα = 0.8422. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*2.00 = 3.28 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.12/0.842＋0.17/2) = 5.65 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.842 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 3.28＋5.65＋0.48＋0.20 = 9.60 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*9.60＋1.40*0.7*1*3.50 = 16.40 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*9.60＋1.40*1*3.50 = 16.42 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 16.42 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 18.72 kN右端支座反力: R r = 18.72 kN最大弯矩截面距左支座的距离: L max = 1.14 m最大弯矩截面距左边弯折处的距离: x = 1.14 mM max = R l*L max－P n*x2/2= 18.72*1.14－16.42*1.142/2= 10.67 kN·m相对受压区高度：ζ= 0.086433 配筋率：ρ= 0.004578纵筋(1号)计算面积：A s = 434.89 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*434.89 = 108.72 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：434.89 mm2采用方案：⌰8@100实配面积： 503 mm22.2/3号钢筋计算结果(支座)计算面积A s'：108.72 mm2采用方案：⌰6@180实配面积： 157 mm23.4号钢筋计算结果采用方案：⌰6@200实配面积： 141 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (9.60 + 3.500)*2.282/8= 8.515 kN*m2.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk+ ψq*q qk)*L02/8= (9.60 + 0.50*3.500)*2.282/8= 7.378 kN*m3.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) 混规(7.1.4-3)= 8.515*106/(0.87*95*503)= 204.960 N/mmσsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 7.378*106/(0.87*95*503)= 177.588 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 503/60000= 0.838%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*f tk/(ρte*σsk) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.838%*204.960)= 0.339ψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.838%*177.588)= 0.2224) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.10*105/(3.00*104)= 7.0005) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 503/(1000*95)= 0.529%7) 计算受弯构件的短期刚度 B SB sk = E s*As*h02/[1.15*ψk+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.10*105*503*952/[1.15*0.339+0.2+6*7.000*0.529%/(1+3.5*0.0)] = 11.729*102 kN*m2B sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.10*105*503*952/[1.15*0.222+0.2+6*7.000*0.529%/(1+3.5*0.0)] = 14.065*102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBk = Mk/(Mq*(θ-1)+Mk)*B sk混规(7.2.2-1)= 8.515/(7.378*(2.0-1)+8.515)*11.729*102= 6.284*102 kN*m2Bq = B sq/θ 混规(7.2.2-2)= 14.065/2.000*102= 7.032*102 kN*m2B = min(Bk,Bq)= min(6.284,7.032= 6.284*102 kN*m25.计算受弯构件挠度f maxk = 5*(q gk+q qk)*L04/(384*Bk)= 5*(9.60+3.500)*2.284/(384*6.284*102)= 7.337 mm6.验算挠度挠度限值f0=L0/200=2.28/200=11.400 mmf max=7.337mm≤f0=11.400mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = M gk+ψM qk= (q gk+ ψq qk)*L02/8= (9.60 + 0.50*3.500)*2.282/8= 7.378 kN*m2.光面钢筋,所以取值V i=0.73.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 7.378*106/(0.87*95.00*503)= 177.588 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 503/60000= 0.838%因为ρte < 1.000%，所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.000%*177.588)= 0.3647.计算单位面积钢筋根数nn = 1000/s= 1000/100= 108.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 10*82/(10*0.7*8)= 119.计算最大裂缝宽度ωmax=αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1)= 1.9*0.364*177.588/2.1*105*(1.9*20+0.08*11/1.000%)= 0.0738 mm≤ 0.30 mm,满足规范要求一、构件编号:TB-2二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2080 mm 楼梯高度: H = 1450 mm梯板厚: t = 120 mm 踏步数: n = 9(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 2.00kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HPB300 f y = 270 N/mm2E s = 2.10*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1611 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋(b1＋b2)/2 = 2.08＋(0.20＋0.20)/2 = 2.28 m梯段板与水平方向夹角余弦值：cosα = 0.8502. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.16/0.26)*2.00 = 3.24 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.12/0.850＋0.16/2) = 5.54 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.850 = 0.47 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 3.24＋5.54＋0.47＋0.20 = 9.45 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*9.45＋1.40*0.7*1*3.50 = 16.19 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*9.45＋1.40*1*3.50 = 16.24 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 16.24 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 18.52 kN右端支座反力: R r = 18.52 kN最大弯矩截面距左支座的距离: L max = 1.14 m最大弯矩截面距左边弯折处的距离: x = 1.14 mM max = R l*L max－P n*x2/2= 18.52*1.14－16.24*1.142/2= 10.56 kN·m相对受压区高度：ζ= 0.085436 配筋率：ρ= 0.004525纵筋(1号)计算面积：A s = 429.87 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*429.87 = 107.47 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：429.87 mm2采用方案：⌰8@100实配面积： 503 mm22.2/3号钢筋计算结果(支座)计算面积A s'：107.47 mm2采用方案：⌰6@180实配面积： 157 mm23.4号钢筋计算结果采用方案：⌰6@200实配面积： 141 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (9.45 + 3.500)*2.282/8= 8.417 kN*m2.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk+ ψq*q qk)*L02/8= (9.45 + 0.50*3.500)*2.282/8= 7.280 kN*m3.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) 混规(7.1.4-3)= 8.417*106/(0.87*95*503)= 202.600 N/mmσsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 7.280*106/(0.87*95*503)= 175.228 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 503/60000= 0.838%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*f tk/(ρte*σsk) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.838%*202.600)= 0.330ψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.838%*175.228)= 0.2104) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.10*105/(3.00*104)= 7.0005) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 503/(1000*95)= 0.529%7) 计算受弯构件的短期刚度 B SB sk = E s*As*h02/[1.15*ψk+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.10*105*503*952/[1.15*0.330+0.2+6*7.000*0.529%/(1+3.5*0.0)]= 11.878*102 kN*m2B sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.10*105*503*952/[1.15*0.210+0.2+6*7.000*0.529%/(1+3.5*0.0)]= 14.353*102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBk = Mk/(Mq*(θ-1)+Mk)*B sk混规(7.2.2-1)= 8.417/(7.280*(2.0-1)+8.417)*11.878*102= 6.369*102 kN*m2Bq = B sq/θ 混规(7.2.2-2)= 14.353/2.000*102= 7.177*102 kN*m2B = min(Bk,Bq)= min(6.369,7.177= 6.369*102 kN*m25.计算受弯构件挠度f maxk = 5*(q gk+q qk)*L04/(384*Bk)= 5*(9.45+3.500)*2.284/(384*6.369*102)= 7.156 mm6.验算挠度挠度限值f0=L0/200=2.28/200=11.400 mmf max=7.156mm≤f0=11.400mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = M gk+ψM qk= (q gk+ ψq qk)*L02/8= (9.45 + 0.50*3.500)*2.282/8= 7.280 kN*m2.光面钢筋,所以取值V i=0.73.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 7.280*106/(0.87*95.00*503)= 175.228 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 503/60000= 0.838%因为ρte < 1.000%，所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.000%*175.228)= 0.3547.计算单位面积钢筋根数nn = 1000/s= 1000/100= 108.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 10*82/(10*0.7*8)= 119.计算最大裂缝宽度ωmax=αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1) = 1.9*0.354*175.228/2.1*105*(1.9*20+0.08*11/1.000%) = 0.0708 mm≤ 0.30 mm,满足规范要求TB-3二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1820 mm 楼梯高度: H = 1200 mm梯板厚: t = 130 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 260 mm 上平台宽: L3 = 600 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 2.00kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HPB300 f y = 270 N/mm2E s = 2.10*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 1.82＋0.26＋0.60＋(0.20＋0.20)/2 = 2.88 m梯段板与水平方向夹角余弦值：cosα = 0.8662. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.15/0.26)*2.00 = 3.15 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.13/0.866＋0.15/2) = 5.63 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.866 = 0.46 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 3.15＋5.63＋0.46＋0.20 = 9.44 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*9.44＋1.40*0.7*1*3.50 = 16.18 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*9.44＋1.40*1*3.50 = 16.23 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 16.23 kN/m(2) 平台板：面层：g km' = B*q m = 1*2.00 = 2.00 kN/m自重：g kt' = R c*B*t = 25*1*0.13 = 3.25 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 2.00＋3.25＋0.40＋0.20 = 5.85 kN/m 恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*5.85＋1.40*0.7*1*3.50 = 11.33 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*5.85＋1.40*1*3.50 = 11.92 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 11.92 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 20.62 kN右端支座反力: R r = 21.55 kN最大弯矩截面距左支座的距离: L max = 1.46 m最大弯矩截面距左边弯折处的距离: x = 0.76 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 20.62*1.46－[11.92*0.70*(0.76＋0.70/2)＋16.23*0.762/2]= 16.16 kN·m相对受压区高度：ζ= 0.108394 配筋率：ρ= 0.005741纵筋(1号)计算面积：A s = 602.79 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*602.79 = 150.70 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：602.79 mm2采用方案：⌰10@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：150.70 mm2采用方案：⌰6@130实配面积： 217 mm23.4号钢筋计算结果采用方案：⌰6@200实配面积： 141 mm24.5号钢筋计算结果采用方案：⌰10@100实配面积： 785 mm25.6号钢筋计算结果采用方案：⌰6@130实配面积： 217 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (9.44 + 3.500)*2.882/8= 13.419 kN*m2.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk + ψq*q qk)*L02/8= (9.44 + 0.50*3.500)*2.882/8= 11.605 kN*m3.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) 混规(7.1.4-3)= 13.419*106/(0.87*105*785)= 187.035 N/mmσsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 11.605*106/(0.87*105*785)= 161.746 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*130= 65000 mm2ρte = As/A te混规(7.1.2－5)= 785/65000= 1.208%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*f tk/(ρte*σsk) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.208%*187.035)= 0.522ψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.208%*161.746)= 0.4324) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.10*105/(3.00*104)= 7.0005) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 785/(1000*105)= 0.748%7) 计算受弯构件的短期刚度 B SB sk = E s*As*h02/[1.15*ψk+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.10*105*785*1052/[1.15*0.522+0.2+6*7.000*0.748%/(1+3.5*0.0)]= 16.318*102 kN*m2B sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.10*105*785*1052/[1.15*0.432+0.2+6*7.000*0.748%/(1+3.5*0.0)]= 17.997*102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBk = Mk/(Mq*(θ-1)+Mk)*B sk混规(7.2.2-1)= 13.419/(11.605*(2.0-1)+13.419)*16.318*102= 8.751*102 kN*m2Bq = B sq/θ混规(7.2.2-2)= 17.997/2.000*102= 8.999*102 kN*m2B = min(Bk,Bq)= min(8.751,8.999= 8.751*102 kN*m25.计算受弯构件挠度f maxk = 5*(q gk+q qk)*L04/(384*Bk)= 5*(9.44+3.500)*2.884/(384*8.751*102)= 13.249 mm6.验算挠度挠度限值f0=L0/200=2.88/200=14.400 mmf max=13.249mm≤f0=14.400mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = M gk+ψM qk= (q gk + ψq qk)*L02/8= (9.44 + 0.50*3.500)*2.882/8= 11.605 kN*m2.光面钢筋,所以取值V i=0.73.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 11.605*106/(0.87*105.00*785)= 161.746 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*130= 65000 mm2ρte = As/A te混规(7.1.2－5)= 785/65000= 1.208%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.208%*161.746)= 0.4327.计算单位面积钢筋根数nn = 1000/s= 1000/100= 108.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 10*102/(10*0.7*10)= 149.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1) = 1.9*0.432*161.746/2.1*105*(1.9*20+0.08*14/1.208%) = 0.0825 mm≤ 0.30 mm,满足规范要求板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:TB-4二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1820 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 860 mm 上平台宽: L3 = 300 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 2.00kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HPB300 f y = 270 N/mm2E s = 2.10*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 1.82＋0.86＋0.30＋(0.20＋0.20)/2 = 3.18 m梯段板与水平方向夹角余弦值：cosα = 0.8662. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.15/0.26)*2.00 = 3.15 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.15/0.866＋0.15/2) = 6.20 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.866 = 0.46 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 3.15＋6.20＋0.46＋0.20 = 10.02 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*10.02＋1.40*0.7*1*3.50 = 16.96 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*10.02＋1.40*1*3.50 = 16.92 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 16.96 kN/m(2) 平台板：面层：g km' = B*q m = 1*2.00 = 2.00 kN/m自重：g kt' = R c*B*t = 25*1*0.15 = 3.75 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 2.00＋3.75＋0.40＋0.20 = 6.35 kN/m 恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*6.35＋1.40*0.7*1*3.50 = 12.00 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*6.35＋1.40*1*3.50 = 12.52 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 12.52 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 24.66 kN右端支座反力: R r = 23.23 kN最大弯矩截面距左支座的距离: L max = 1.56 m最大弯矩截面距左边弯折处的距离: x = 1.16 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 24.66*1.56－[12.52*0.40*(1.16＋0.40/2)＋16.96*1.162/2]= 20.24 kN·m相对受压区高度：ζ= 0.095122 配筋率：ρ= 0.005038纵筋(1号)计算面积：A s = 629.74 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*629.74 = 157.44 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：629.74 mm2采用方案：⌰10@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：157.44 mm2采用方案：⌰6@120实配面积： 236 mm23.4号钢筋计算结果采用方案：⌰6@200实配面积： 141 mm24.5号钢筋计算结果采用方案：⌰10@100实配面积： 785 mm25.6号钢筋计算结果采用方案：⌰6@120实配面积： 236 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (10.02 + 3.500)*3.182/8= 17.090 kN*m2.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk + ψq*q qk)*L02/8= (10.02 + 0.50*3.500)*3.182/8= 14.878 kN*m3.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) 混规(7.1.4-3)= 17.090*106/(0.87*125*785)= 200.088 N/mmσsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 14.878*106/(0.87*125*785)= 174.189 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*150= 75000 mm2ρte = As/A te混规(7.1.2－5)= 785/75000= 1.047%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*f tk/(ρte*σsk) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.047%*200.088)= 0.476ψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.047%*174.189)= 0.3844) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.10*105/(3.00*104)= 7.0005) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 785/(1000*125)= 0.628%7) 计算受弯构件的短期刚度 B SB sk = E s*As*h02/[1.15*ψk+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.10*105*785*1252/[1.15*0.476+0.2+6*7.000*0.628%/(1+3.5*0.0)]= 25.470*102 kN*m2B sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.10*105*785*1252/[1.15*0.384+0.2+6*7.000*0.628%/(1+3.5*0.0)]= 28.469*102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBk = Mk/(Mq*(θ-1)+Mk)*B sk混规(7.2.2-1)= 17.090/(14.878*(2.0-1)+17.090)*25.470*102= 13.616*102 kN*m2Bq = B sq/θ混规(7.2.2-2)= 28.469/2.000*102= 14.235*102 kN*m2B = min(Bk,Bq)= min(13.616,14.235= 13.616*102 kN*m25.计算受弯构件挠度f maxk = 5*(q gk+q qk)*L04/(384*Bk)= 5*(10.02+3.500)*3.184/(384*13.616*102)= 13.221 mm6.验算挠度挠度限值f0=L0/200=3.18/200=15.900 mmf max=13.221mm≤f0=15.900mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = M gk+ψM qk= (q gk + ψq qk)*L02/8= (10.02 + 0.50*3.500)*3.182/8= 14.878 kN*m2.光面钢筋,所以取值V i=0.73.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 14.878*106/(0.87*125.00*785)= 174.189 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*150= 75000 mm2ρte = As/A te混规(7.1.2－5)= 785/75000= 1.047%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.047%*174.189)= 0.3847.计算单位面积钢筋根数nn = 1000/s= 1000/100= 108.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 10*102/(10*0.7*10)= 149.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1) = 1.9*0.384*174.189/2.1*105*(1.9*20+0.08*14/1.047%) = 0.0877 mm≤ 0.30 mm,满足规范要求TB-5二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1820 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 560 mm 上平台宽: L3 = 600 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 2.00kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HPB300 f y = 270 N/mm2E s = 2.10*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 1.82＋0.56＋0.60＋(0.20＋0.20)/2 = 3.18 m梯段板与水平方向夹角余弦值：cosα = 0.8662. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.15/0.26)*2.00 = 3.15 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.15/0.866＋0.15/2) = 6.20 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.866 = 0.46 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 3.15＋6.20＋0.46＋0.20 = 10.02 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*10.02＋1.40*0.7*1*3.50 = 16.96 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*10.02＋1.40*1*3.50 = 16.92 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 16.96 kN/m(2) 平台板：面层：g km' = B*q m = 1*2.00 = 2.00 kN/m自重：g kt' = R c*B*t = 25*1*0.15 = 3.75 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 2.00＋3.75＋0.40＋0.20 = 6.35 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*6.35＋1.40*0.7*1*3.50 = 12.00 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*6.35＋1.40*1*3.50 = 12.52 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 12.52 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 23.89 kN右端支座反力: R r = 24.00 kN最大弯矩截面距左支座的距离: L max = 1.59 m最大弯矩截面距左边弯折处的距离: x = 0.89 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 23.89*1.59－[12.52*0.70*(0.89＋0.70/2)＋16.96*0.892/2]= 20.41 kN·m相对受压区高度：ζ= 0.095937 配筋率：ρ= 0.005081纵筋(1号)计算面积：A s = 635.14 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*635.14 = 158.79 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：635.14 mm2采用方案：⌰10@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：158.79 mm2采用方案：⌰6@120实配面积： 236 mm23.4号钢筋计算结果采用方案：⌰6@200实配面积： 141 mm24.5号钢筋计算结果采用方案：⌰10@100实配面积： 785 mm25.6号钢筋计算结果采用方案：⌰6@120实配面积： 236 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (10.02 + 3.500)*3.182/8= 17.090 kN*m2.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk + ψq*q qk)*L02/8= (10.02 + 0.50*3.500)*3.182/8= 14.878 kN*m3.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) 混规(7.1.4-3)= 17.090*106/(0.87*125*785)= 200.088 N/mmσsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 14.878*106/(0.87*125*785)= 174.189 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*150= 75000 mm2ρte = As/A te混规(7.1.2－5)= 785/75000= 1.047%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*f tk/(ρte*σsk) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.047%*200.088)= 0.476ψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.047%*174.189)= 0.3844) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.10*105/(3.00*104)= 7.0005) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 785/(1000*125)= 0.628%7) 计算受弯构件的短期刚度 B SB sk = E s*As*h02/[1.15*ψk+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.10*105*785*1252/[1.15*0.476+0.2+6*7.000*0.628%/(1+3.5*0.0)]= 25.470*102 kN*m2B sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.10*105*785*1252/[1.15*0.384+0.2+6*7.000*0.628%/(1+3.5*0.0)]= 28.469*102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBk = Mk/(Mq*(θ-1)+Mk)*B sk混规(7.2.2-1)= 17.090/(14.878*(2.0-1)+17.090)*25.470*102= 13.616*102 kN*m2Bq = B sq/θ 混规(7.2.2-2)= 28.469/2.000*102= 14.235*102 kN*m2B = min(Bk,Bq)= min(13.616,14.235= 13.616*102 kN*m25.计算受弯构件挠度f maxk = 5*(q gk+q qk)*L04/(384*Bk)= 5*(10.02+3.500)*3.184/(384*13.616*102)= 13.221 mm6.验算挠度挠度限值f0=L0/200=3.18/200=15.900 mmf max=13.221mm≤f0=15.900mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = M gk+ψM qk= (q gk + ψq qk)*L02/8= (10.02 + 0.50*3.500)*3.182/8= 14.878 kN*m2.光面钢筋,所以取值V i=0.73.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 14.878*106/(0.87*125.00*785)= 174.189 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*150= 75000 mm2ρte = As/A te混规(7.1.2－5)= 785/75000= 1.047%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.047%*174.189)= 0.3847.计算单位面积钢筋根数nn = 1000/s= 1000/100= 108.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 10*102/(10*0.7*10)= 149.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1)= 1.9*0.384*174.189/2.1*105*(1.9*20+0.08*14/1.047%) = 0.0877 mm≤ 0.30 mm,满足规范要求。

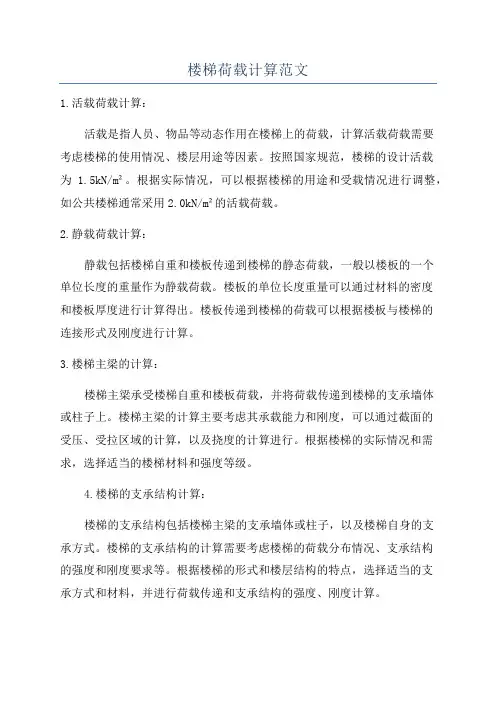

楼梯荷载计算范文
楼梯荷载计算范文1.活载荷载计算：活载是指人员、物品等动态作用在楼梯上的荷载，计算活载荷载需要考虑楼梯的使用情况、楼层用途等因素。
按照国家规范，楼梯的设计活载为 1.5kN/m²。
根据实际情况，可以根据楼梯的用途和受载情况进行调整，如公共楼梯通常采用2.0kN/m²的活载荷载。
2.静载荷载计算：静载包括楼梯自重和楼板传递到楼梯的静态荷载，一般以楼板的一个单位长度的重量作为静载荷载。
楼板的单位长度重量可以通过材料的密度和楼板厚度进行计算得出。
楼板传递到楼梯的荷载可以根据楼板与楼梯的连接形式及刚度进行计算。
3.楼梯主梁的计算：楼梯主梁承受楼梯自重和楼板荷载，并将荷载传递到楼梯的支承墙体或柱子上。
楼梯主梁的计算主要考虑其承载能力和刚度，可以通过截面的受压、受拉区域的计算，以及挠度的计算进行。
根据楼梯的实际情况和需求，选择适当的楼梯材料和强度等级。
4.楼梯的支承结构计算：楼梯的支承结构包括楼梯主梁的支承墙体或柱子，以及楼梯自身的支承方式。
楼梯的支承结构的计算需要考虑楼梯的荷载分布情况、支承结构的强度和刚度要求等。
根据楼梯的形式和楼层结构的特点，选择适当的支承方式和材料，并进行荷载传递和支承结构的强度、刚度计算。
在楼梯荷载计算中，需要依据国家建筑设计规范、建筑施工技术规范等相关规范进行计算。
同时，还需要参考实际工程经验和其他相关技术文献，结合实际情况进行合理的计算和估算。
在计算过程中，需要注意进行荷载的合理分配，确保楼梯结构的稳定性和安全性。
最后，根据计算结果，选择适当的楼梯材料和结构形式，并进行详细的结构设计和施工方案制定。
楼梯结构设计计算
楼梯结构设计计算首先，在楼梯结构设计中，需要确定楼梯所使用的材料。
楼梯常用的材料包括木材、钢材、混凝土等。
不同的材料具有不同的承载能力和强度，因此需要根据楼梯所在建筑的要求和设计师的个人偏好来选择材料。
在选择好材料后，下一步是进行楼梯的荷载计算。
楼梯的荷载计算是指根据楼梯的使用情况和建筑规范，计算楼梯所能承载的最大荷载。
楼梯的荷载主要包括自重荷载和使用荷载。
自重荷载是指楼梯自身的重量，使用荷载是指由楼梯上行和下行的人员所施加的荷载。
荷载计算的公式如下：楼梯的荷载=自重荷载+使用荷载其中，自重荷载可以通过材料的密度和楼梯的体积计算得出。
使用荷载可以根据设计规范中对楼梯使用情况的要求进行计算。
荷载计算完成后，接下来是进行梁的设计。
在楼梯设计中，楼梯的梁是起到承载楼梯自身和荷载的作用。
根据楼梯的荷载和设计规范中对梁的要求，可以计算出梁的尺寸和强度。
梁的设计需要考虑弯矩和剪力等力的作用，以确保楼梯的结构安全性。
梁的计算公式如下：梁的尺寸=梁宽度×梁厚度梁的强度=梁材料的弯曲强度×梁的截面积在楼梯的结构设计中，还需要考虑到楼梯的踏步尺寸和楼梯的台阶高度等因素。
楼梯的踏步尺寸和台阶高度对楼梯的使用舒适性和安全性有着重要的影响。
因此，在楼梯设计中，需要根据建筑规范和人体工程学原理来确定楼梯的踏步尺寸和台阶高度。
楼梯的踏步尺寸的计算公式如下：踏步尺寸=(楼梯的总宽度-楼梯的总宽度)/楼梯的踏步数楼梯的台阶高度的计算公式如下：台阶高度=楼梯的总高度/楼梯的踏步数最后，在楼梯结构设计中，需要进行楼梯的整体稳定性计算。
楼梯的稳定性计算主要包括考虑楼梯的地基和支撑结构的强度，以及楼梯的侧向稳定性等因素。
通过对楼梯的整体稳定性进行计算和分析，可以确保楼梯在使用过程中的结构稳定性和安全性。
综上所述，楼梯结构设计计算涉及到楼梯材料的选择、荷载计算、梁的设计、踏步尺寸和台阶高度的计算，以及整体稳定性的计算。
楼梯荷载计算
楼梯荷载计算以《楼梯荷载计算》为标题，写一篇3000字的中文文章楼梯是建筑物内部重要的交通系统，具有重要的功能与作用，对于建筑物的安全性能有直接的影响。
因此，楼梯荷载计算非常重要，有必要对其进行科学的计算，以确保建筑物的安全性。
楼梯荷载计算基于各类荷载作用的不同影响，其内容主要有：1）恒荷载；2）非恒荷载；3）震动荷载。
1、楼梯的恒荷载：楼梯的恒荷载是指楼梯梁、梯腿等支承结构所承受的恒定荷载，它们又分为楼梯正常使用时产生的静止荷载和楼梯梁及梯腿在离散事件中受到的突发荷载。
2、楼梯的非恒荷载：楼梯的非恒荷载是指楼梯梁、梯腿等支承结构所承受的滚动式和摆动式变荷载，这类变荷载主要由楼梯使用时行人流动所产生，它们分为阶梯板和踏板荷载，它们又分为楼梯正常使用时产生的滚动式变荷载和楼梯梁及梯腿在离散事件中受到的摆动式变荷载。
3、楼梯的震动荷载：楼梯的震动荷载是指楼梯梁、梯腿等支承结构所受到的地震动荷载，地震动荷载是由地震波产生的动力荷载，它们又分低频率荷载和高频率荷载两种，这两种荷载对楼梯梁的稳定性影响很大，必须在设计时严格计算。
以上是楼梯荷载计算的内容，下面是具体的楼梯荷载计算方法： 1、恒荷载计算：针对楼梯正常使用时产生的静止荷载，首先应当考虑楼梯使用环境、楼梯使用者及使用方式所产生的人数荷载、行李荷载、抗滑锁止荷载、水荷载等恒荷载；随后，再考虑楼梯梁及梯腿在离散事件中受到的突发荷载，具体考虑爆破、抛掷等重物所产生的压力，以及地面震动所产生的振动荷载。
2、非恒荷载计算：首先要考虑楼梯的使用者所产生的滚动式变荷载，其具体包括人体滚动式荷载和行李滚动式荷载；其次，要考虑楼梯梁及梯腿在离散事件中受到的摆动式变荷载，其具体包括人体和物体摆动式荷载。
3、震动荷载计算：首先应当确定楼梯所在的地震域，随后考虑各地震域的地震特性，包括地震波的特征参数、释放动能特性和反射衰减等；其次，要根据楼梯的结构特性，求解楼梯的动力响应，以及楼梯梁的稳定性；最后，应当考虑楼梯相对静止物体的振动荷载，其具体包括人体在楼梯上行走时所受到的振动和物体抛掷时所受到的冲击等荷载。
经典楼梯计算(手算)详细版
楼梯结构设计计算楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。
板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1)。
此外也有采用装配式楼梯的。
这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。
(a)剪刀式楼梯 (b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1) 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2) 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。
需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。
生产车间楼梯的活荷载可按实际情况确定，但不宜小于3.5kN／m(按水平投影面计算)。
除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载0.5kN／m(对于住宅、医院、幼儿园等)或1.0kN／m(对于学校、车站、展览馆等)；3).进行楼梯各部件的内力计算和截面设计;4) 绘制施工图，特别应注意处理好连接部位的配筋构造。
1．板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8-2)。
梯段是斜放的齿形板，支承在平台梁上和楼层梁上，底层下端一般支承在地垄墙上。
板式楼梯的优点是下表面平整，施工支模较方便，外观比较轻巧。
缺点是斜板较厚，约为梯段板斜长的1／25—1／30，其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多，一般适用于梯段板的水平跨长不超过3m时。
板式楼梯的计算特点：梯段斜板按斜放的简支梁计算(图8-3)，斜板的计算跨度取平台梁间的斜长净距。
设楼梯单位水平长度上的竖向均布荷载(与水平面垂直)，则沿斜板单位斜长上的竖向均布荷载(与斜面垂直)，此处为梯段板与水平线间的夹角(图8-4)，将分解为:此处分别为在垂直于斜板方向及沿斜板方向的分力，忽略对梯段板的影响，只考虑对梯段板的弯曲作用。
设为梯段板的水平净跨长，为其斜向净跨长, 因故斜板弯矩:斜板剪力:因此，可以得到简支斜板(梁)计算的特点为：1) 简支斜梁在竖向均布荷载(沿单位水平长度)作用下的最大弯矩，等于其水平投影长度的简支梁在户作用下的最大弯矩;2) 最大剪力等于斜梁为水平投影长度的简支粱在作用下的最大剪力值乘以;3) 截面承载力计算时梁的截面高度应垂直于斜面量取。

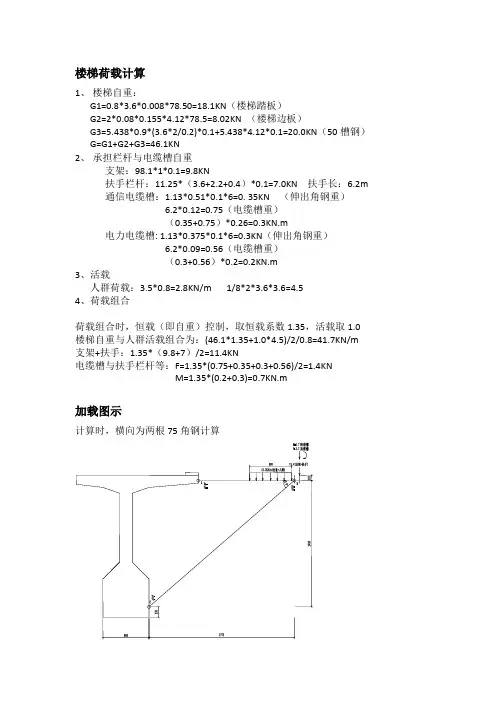

检测楼梯荷载计算
楼梯荷载计算1、楼梯自重：G1=0.8*3.6*0.008*78.50=18.1KN（楼梯踏板）G2=2*0.08*0.155*4.12*78.5=8.02KN （楼梯边板）G3=5.438*0.9*(3.6*2/0.2)*0.1+5.438*4.12*0.1=20.0KN（50槽钢）G=G1+G2+G3=46.1KN2、承担栏杆与电缆槽自重支架：98.1*1*0.1=9.8KN扶手栏杆：11.25*（3.6+2.2+0.4）*0.1=7.0KN 扶手长：6.2m通信电缆槽：1.13*0.51*0.1*6=0. 35KN （伸出角钢重）6.2*0.12=0.75（电缆槽重）（0.35+0.75）*0.26=0.3KN.m电力电缆槽: 1.13*0.375*0.1*6=0.3KN（伸出角钢重）6.2*0.09=0.56（电缆槽重）（0.3+0.56）*0.2=0.2KN.m3、活载人群荷载：3.5*0.8=2.8KN/m 1/8*2*3.6*3.6=4.54、荷载组合荷载组合时，恒载（即自重）控制，取恒载系数1.35，活载取1.0 楼梯自重与人群活载组合为：(46.1*1.35+1.0*4.5)/2/0.8=41.7KN/m 支架+扶手：1.35*（9.8+7）/2=11.4KN电缆槽与扶手栏杆等：F=1.35*(0.75+0.35+0.3+0.56)/2=1.4KNM=1.35*(0.2+0.3)=0.7KN.m加载图示计算时，横向为两根75角钢计算应力计算结果1、支撑于梁上，固结形式（最大拉：266MPa,最大压：289Mpa）2、支撑于梁上，铰接形式（最大拉：142MPa,最大压：332Mpa）3、支撑于墩顶上，固结形式（最大拉：257MPa,最大压：283Mpa）4、支撑于墩顶上，铰接形式（最大拉：138MPa,最大压：328Mpa）5、只计算横撑（最大拉：387MPa）螺栓计算(支架端)：两列3排，6个螺栓,单面:m0=1，预拉力P=360，摩擦系数μ=0.45，km=1.7，T=6*0.45*1*360/1.7=571KN(1)、支撑于梁上，固结形式F=44.3<T=571KN满足(2)、支撑于梁上，铰接形式F=44.3<T=571KN满足F=6.4<T=571KN满足(3)、支撑于墩顶上，固结形式F=38.3<T=571KN满足(4)、支撑于墩顶上，铰接形式F=6.4<T=571KN满足斜杆稳定计算：。
楼梯间荷载计算
1 30 28 20 17
理石 水磨石 地板砖 水泥砂浆
示计算
梯斜板与水平夹角= 26.57 夹角余玄值= 0.89
KN/M2 KN/M KN/M KN KN
楼梯斜板
楼梯斜板净宽BJ= 楼梯斜板厚H= 楼梯踏步高Ho= 楼梯踏步宽Bo= 1625 150 150 300
楼梯基本参数输入(单位:MM) 楼梯梁
楼梯梁TL1位置L1= 楼梯梁TL1宽BL= 楼梯梁TL1高HL= 楼梯梁TL2位置L2= 楼梯梁TL2宽BL= 楼梯梁TL2高HL=
2
2600 250 450 2100 250 450
KN/M2
2012-10-10 22:26
输入(单位:MM) 楼梯平台板
楼梯平台板1跨度= 楼梯平台板1厚H1= 楼梯平台板2跨度= 楼梯平台板2厚H2= 2350 120 1850 120 楼梯板面层及抹灰 楼梯面层材料 楼梯面层厚度 容重(KN/M3) 板底抹灰厚度 容重 12.17 7.82 7.82 41.68 39.73 75.03 71.51 KN/M2 KN/M
楼梯间荷载计算
楼梯间
3600 9200 250 100 4500 2 楼梯活荷载g(KN/M )= 2 楼梯斜板装修荷载标准值= 楼梯斜板净自重标准值= 楼梯梁自重标准值= 楼梯平台板1自重标准值= 楼梯平台板2自重标准值= 楼梯间折合面恒荷载标准值= 楼梯斜板自重标准值= 楼梯开间B= 楼梯进深A= 梁,墙宽度B2= 楼梯井宽B1= 楼梯斜板净跨度L=
结果Байду номын сангаас示计算
1.74 6.07 4.26 4.18 4.18 6.28 7.81 KN/M 楼梯斜板面荷载设计值= KN/M2 楼梯平台板1面荷载设计值= KN/M 楼梯平台板2面荷载设计值= KN/M2 KN/M KN/M
楼梯计算书
楼梯计算书一、T1楼梯（1）楼梯板计算1、TB1-1板倾斜度tgα＝166/280＝0.59、cosα＝0.860设板厚h＝140mm，约为斜板长的1/30。
取1m宽板带计算1）荷载计算恒载：20厚水泥砂浆面层（0.28+0.166）×0.02×17/0.28＝0.54kN/m 三角形踏步0.5×0.28×0.166×25/0.28＝2.08 kN/m斜板0.14×25/0.860＝4.07 kN/m板底抹灰0.02×17/0.860＝0.40 kN/m小计7.09 kN/m活载：2.5 kN/m基本组合的总荷载设计值p＝7.09×1.2+2.5×1.4＝12.01 kN/m2）截面设计板水平计算跨度l n＝3.92m弯矩设计值M＝pl n2/8＝12.01×3.922/8＝23.07 kN·mh0＝140-20＝120mmαs＝M/f cm bh0＝23.07×106/13.5×1000×1202＝0.119 γs＝0.935 A s＝M/γs f y h0＝23.07×106/0.935×210×120＝979mm2选 12@100mm，A s＝1131mm2分布筋φ8@200，配筋详见《结施-23》。
2、TB1-2板倾斜度tgα＝166/280＝0.59、cosα＝0.860设板厚h＝100mm，约为斜板长的1/25。
取1m宽板带计算1）荷载计算恒载：20厚水泥砂浆面层（0.28+0.166）×0.02×17/0.28＝0.54kN/m 三角形踏步0.5×0.28×0.166×25/0.28＝2.08 kN/m斜板0.10×25/0.860＝2.91 kN/m板底抹灰0.02×17/0.860＝0.40 kN/m小计 5.93 kN/m活载：2.5 kN/m基本组合的总荷载设计值p＝5.93×1.2+2.5×1.4＝10.62 kN/m2）截面设计板水平计算跨度l n＝2.52m弯矩设计值M＝pl n2/8＝10.62×2.522/8＝8.43 kN·mh0＝100-20＝80mmαs＝M/f cm bh0＝8.43×106/13.5×1000×802＝0.098 γs＝0.945A s＝M/γs f y h0＝8.43×106/0.945×210×80＝531mm2选φ10@100mm，A s＝785mm2分布筋φ8@200，配筋详见《结施-23》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼梯板面层及抹灰
楼梯面层材料
1
楼梯面层厚度
50
容重(KN/M3)
27
板底抹灰厚度
20
容重
17
梯斜板与水平夹角= 21.34 夹角余玄值= 0.93
理石 水磨石
地板砖 水泥砂浆
楼梯间
楼梯开间B= 3000
楼梯间荷载计算
楼梯基本参数输入(单位梯斜板净宽BJ= 1300 楼梯梁TL1位置L1= 1280
楼梯进深A= 6600
楼梯斜板厚H= 140
楼梯梁TL1宽BL= 200
梁,墙宽度B2= 200 楼梯井宽B1= 200 楼梯斜板净跨度L= 3520 楼梯活荷载g(KN/M2)= 3.5
输入(单位:MM) 楼梯平台板
楼梯平台板1跨度= 1080
楼梯平台板1厚H1= 100
楼梯平台板2跨度= 1000 楼梯平台板2厚H2= 100
示计算
14.11 9.93 9.93 34.04 33.65 51.07 50.47
KN/M2 KN/M2 KN/M2 KN/M KN/M
KN KN
2022/2/23 18:01
楼梯斜板装修荷载标准值= 楼梯斜板净自重标准值= 楼梯梁自重标准值= 楼梯平台板1自重标准值= 楼梯平台板2自重标准值=
楼梯间折合面恒荷载标准值= 楼梯斜板自重标准值=
楼梯踏步高Ho= 125 楼梯踏步宽Bo= 320
2.35 5.32 3.21 4.19 4.19 5.84 7.67
KN/M2 KN/M2
KN/M KN/M2 KN/M2 KN/M2 KN/M2
楼梯梁TL1高HL= 350 楼梯梁TL2位置L2= 1200
楼梯梁TL2宽BL= 200 楼梯梁TL2高HL= 350
结果显示计算
楼梯斜板面荷载设计值= 楼梯平台板1面荷载设计值 楼梯平台板2面荷载设计值=
= 楼梯梁1线荷载设计值= 楼梯梁2线荷载设计值= 楼梯梁1支座反力设计值= 楼梯梁2支座反力设计值=
