2.5GC-6×7型锅炉给水泵
各种泵的型号的含义
1.泵的型号含义?答：例1：80Y－100×280－吸入口直径mmY－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵L－立式1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100GS－高速B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mmP－杂质泵W－污水例15：1DB-0.04/1501－缸数D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2例16：JZ-250/1.3JZ－中机座250－流量，升/时1.3－压力MPa例17：JT-1600/2.5JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16JD－大机座160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2例20：JT-2×500/16JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm21－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×43G－三螺杆R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数真空泵型号及规格的表示方法根据中华人民共和国机械行业标准JB/T7673-95的规定，国产各种真空泵是由基本型号和辅助型两部分组成，两者中间为一横线。
水泵的分类..
水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮带传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

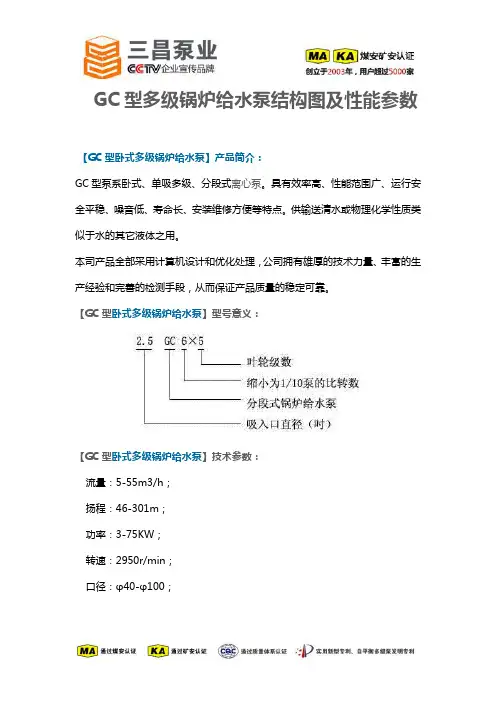

GC型多级锅炉给水泵结构图及性能参数
用备件更换。 7.轴承是用单列向心球轴承，采用钙基黄油润滑。填料起密封作用，防止空气 进入和大量液体漏出。 8.填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少 量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧， 也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时 耗费功率。填料太松，由于液体流失要降低水泵效率。 【GC 型卧式多级锅炉给水泵】性能参数： 流量 型号 (mз/h） （m） （r/min） （%） 轴功率 电机功率 1.5GC-5×2 1.5GC-5×3 1.5GC-5×4 1.5GC-5×5 1.5GC-5×6 1.5GC-5×7 1.5GC-5×8 1.5GC-5×9 2GC-5×2 2GC-5×3 6 6 6 6 6 6 6 6 10 10 46 69 92 115 138 161 184 207 64 96 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 38 38 38 38 38 38 38 38 39.6 39.6 2 3 4 5 6 7 8 9 4.4 6.6 3 4 5.5 7.5 7.5 7.5 11 11 7.5 11.0 扬程 转速 效率 功率（KW）
5 轴承甲 6 7 填料环 8 9 密封环 10 11 中段 12
13 出水段 14 15 平衡盘 16
17 轴套乙 18 拉紧螺栓 19 【GC 型卧式多级锅炉给水泵】结构说明： 1.GC 型水泵为多级分段式，1.5GC-4GC 四个型号的进出口分别在进水段和出 水段上，均垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与 否，对性能影响很大， 尤其是各个叶轮的出口与导翼进口之相对位置，每吸叶 轮的吐出口中心必须对准导翼的中心，其中稍有偏差即将使水泵的流量减少，扬 程降低，效率差，故在检修后装配时务必注意，若有偏差必须调整。 2.GC 型多级离心泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、 中段、出水段、平衡环、，衡盘、尾盖进水段、中段、出水段盖均为铸铁制成， 共同形成泵的工作室。 3.叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等， 必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。 4.轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。 轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺时针方 向旋转。 5.密封环为铸鉄制成，防止水泵中高压水漏回进水部分，分别固定在进水段与 中段之中，为易损件，磨损后可用备件更换。 6.平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。平衡 盘为耐磨铸铁制成，装在轴上，位于出 7&段与尾盖之间，平衡轴向力。轴套为 铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可 轴 20 园螺母
各种泵的型号的含义
1.泵的型号含义?答：例1：80Y－100×280－吸入口直径mmY－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100GS－高速B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mm P－杂质泵W－污水例15：1DB-0.04/150D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2 例16：JZ-250/1.3 JZ－中机座250－流量，升/时 1.3－压力MPa例17：JT-1600/2.5 JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16JD－大机座160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5 JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2 例20：JT-2×500/16 JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm2 1－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2 例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×43G－三螺杆R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数真空泵型号及规格的表示方法根据中华人民共和国机械行业标准JB/T7673-95的规定，国产各种真空泵是由基本型号和辅助型两部分组成，两者中间为一横线。
国家明令淘汰用能设备产品目录
国家明令淘汰用能设备、产品目录1. 大电网覆盖范围内，服役期满的单机容量在10万千瓦以下的常规燃煤凝汽火电机组2. 单机容量5万千瓦及以下的常规小火电机组3、4万吨/年以下的硫铁矿制酸生产装置4. 50万条/年及以下的斜交轮胎，或以天然棉帘子布为骨架的轮胎生产线5. 1万吨/年及以下的干法造粒炭黑生产装置6. 1000吨/年以下黄磷生产线7. 土法炼油8. 石墨阳极隔膜法烧碱9. 土法炼焦（含改良焦炉）10. 土烧结矿11. 热烧结矿12. 30平方米以下烧结机13. 100立方米及以下高炉14. 100～200立方米（含200立方米）高炉（不含铁合金高炉）15. 生产地条钢、钢锭或连铸坯的工频和中频感应炉16. 15吨及以下转炉（不含铁合金转炉）17. 10吨及以下电炉（不含机械铸造电炉）18. 化铁炼钢19. 15～20吨转炉（不含铁合金转炉）20. 10～20吨电炉（不含高合金钢和机械铸造电炉）21. 横列式线材轧机22. 横列式小型轧机23. 叠轧薄板轧机24. 普钢初轧机及开坯用中型轧机25. 采用烧结锅、烧结盘、简易高炉等落后方式炼铅工艺及设备26. 利用坩埚炉熔炼再生铝合金、再生铅的工艺27. 窑径2.2米及以下水泥机械化立窑生产线28. 无复膜塑编水泥包装袋生产线29. 70万平方米/年以下的中低档建筑陶瓷砖、20万件/年以下低档卫生陶瓷生产线30. 400万平方米/年及以下的纸面石膏板生产线31. 直径1.83米以下水泥粉磨设备32. 建筑卫生陶瓷土窑、倒焰窑、多孔窑、煤烧明焰隧道窑、隔焰隧道窑、匣钵装卫生陶瓷隧道窑33. 建筑陶瓷砖成型用的摩擦压砖机34. 石灰土立窑35. 陶土坩埚玻璃纤维拉丝生产工艺与装备36. 砖瓦18门以下轮窑以及立窑、无顶轮窑、马蹄窑等土窑37. 400型及以下普通挤砖机38. 手工制作墙板生产线39. 简易移动式砼砌块成型机、附着式振动成型台40. 单班1万立方米/年以下的混凝土砌块固定式成型机、单班10万平方米/年以下的混凝土铺地砖固定式成型机41. 人工浇筑、非机械成型的石膏（空心）砌块生产工艺42. 100万卷/年以下沥青纸胎油毡生产线43. 手工切割、非蒸压养护加气混凝土生产线44. 热处理铅浴炉45. JO2、JO3系列小型异步电动机46. JDO2、JDO3系列变极、多速三相异步电动机47. YB系列隔爆型三相异步电动机（机座号63－355mm,电压660伏及以下）48. CJ8系列交流接触器49. QC10、QC12、QC8系列起动器50. JR0、JR9、JR14、JR15、JR16-A、B、C、D系列热继电器51.?电动机驱动旋转直流弧焊机全系列52. GGW系列中频无心感应熔炼炉53. B型、BA型单级单吸悬臂式离心泵系列54. F型单级单吸耐腐蚀泵系列55. GC型低压锅炉给水泵56. JD型长轴深井泵57. 3W-0.9/7(环状阀)空气压缩机58. C620、CA630普通车床59. X920键槽铣床60. B665、B665A、B665-1牛头刨床61. D6165电火花成型机床62. D6185电火花成型机床63. D5540电脉冲机床64. J53-400双盘摩擦压力机、J53-630双盘摩擦压力机、J53-1000双盘摩擦压力机65. Q11-1.6×1600剪板机66. Q51汽车起重机67. TD62型固定带式输送机68. 3吨直流架线式井下矿用电机车69. A571单梁起重机70. 4146柴油机71.快速断路器：DS3-10、DS3-30、DS3-50（1000、3000、5000A）、DS10-10、DS10-20、DS10-30（1000、2000、3000A）72. BX1-135、BX2-500交流弧焊机73. AX1-500、AP-1000直流弧焊电动发电机74. SX系列箱式电阻炉75.??单相电度表：DD1、DD5、DD5-2、DD5-6、DD9、DD10、DD12、DD14、DD15、DD17、DD20、DD2876. SL7-30/10～SL7-1600/10、S7-30/10～S7-1600/10配电变压器77.?刀开关：HD6、HD3-100、HD3-200、HD3-400、HD3-600、HD3-1000、HD3-150078.??锅炉给水泵：DG270-140、DG500-140、DG375-18579.??热动力式疏水阀：S15H-16、S19-16、S19-16C、S49H-16、S49-16C、S19H-40、S49H-40、S19H-64、S49H-6480. 0.4-0.7吨/时立式水管固定炉排锅炉（双层固定炉排锅炉除外）81. 动力用往复式空气压缩机：1-10/8、1-10/7型82. 高压离心通风机：8-18系列、9-27系列83. X52、X62W 320×150升降台铣床84. J31-250机械压力机85. TD60、TD72型固定带式输送机86. 以未安装燃油量限制器（简称限油器）的单缸柴油机为动力装置的农用运输车（指生产与销售）87. E135二冲程中速柴油机（包括2、4、6缸三种机型）88. TY1100型单缸立式水冷直喷式柴油机89. 165单缸卧式蒸发水冷、预燃室柴油机90. 铸铁截止阀。
GC型锅炉给水泵转子试装的推广与应用
GC型锅炉给水泵转子试装的推广与应用作者：陈国锋来源：《中国机械》2013年第02期摘要：转子预装是装配工艺中的关键一环，它能定位轴套、叶轮、平衡盘等关键部件在轴上的具体位置，并检测转子上各部件径向和轴向的跳动，通过一定的装配工艺来保证转子与固定零部件的轴向和径向间隙，从而避免旋转部件与固定部件之间的有害摩擦，减少振动和噪音以及改善密封性能。
关键词：预装；转子；装配工艺1、引言GC型锅炉给水泵为多级分段式填料密封型离心泵，采用平衡盘、平衡水管和角接触球轴承来平衡轴向力和径向力。
叶轮和平衡盘由一左旋螺纹的前轴套和一右旋螺纹的后轴套锁紧在轴上面，由于加工工艺和公差配合等方面的因素，正常工作状态时前后轴套并不在其相应的定位位置上，如果不通过预装定位各个零部件在轴上的位置，将导致整个装配过程的失败。
2、原因分析GC型锅炉给水泵为多级分段式，其进出口均垂直向上，其扬程可根据使用需要而增减水泵级数。
水泵装配良好与否，对性能影响关系极大，尤其是各个叶轮的出口与导叶进口的相对位置，每级叶轮的吐出口中心必须对准导叶的中心，其中稍有偏差即使水泵的流量减少、扬程降低、效率差，故在检修装配时要求比较高。
传统的装配工艺是将前轴套旋转到极限位置，然后顺次安装进水段、O型圈、键、一级叶轮、一级中段、二级叶轮、二级中段、键、三级叶轮、出水段、平衡盘、O型圈、后轴套、前轴承体、前轴承、前轴承锁紧圈、前轴承端盖、后填料函、后轴承体、后轴承、后轴承锁紧圈、后轴承端盖以及平衡水管。
前轴承内圈通过前轴套端面定位并使用圆螺母锁紧，外圈由于平衡盘轴向间隙能够动态调节而处于轴向自由状态；后轴承内圈则以轴上台阶为定位，外圈与后轴承端盖之间保留相应的膨胀间隙。
但是现实中由于零部件的加工精度和公差配合等原因，采用传统的装配工艺会使前轴套过度靠前，从而挤占前轴承三分之一的安装位置，并导致联轴器安装不到位；与此同时，叶轮和平衡盘在轴上的位置也相应的往驱动端一侧移动了，导致平衡盘的键突出来顶到后轴套和O型圈，从而整个转子没有办法锁紧；轴相对固定零部件将往非驱动端移动，后轴承虽能安装到轴上相应的位置，但是轴承端面将高于轴承体端面，从而导致后轴承体无法密封。
泵类型号标示
IS的含义是: 清水泵ISGB的含义是: 搭净水泵ISW的含义是: 卧式浑水泵SG的含义是: 型浑水管道泵S.SH的含义是: 单吸泵YT的含义是: 单吸清水泵YW的含义是: 漩涡泵ZX的含义是: 自吸泵、ISG的含义是: 立式浑水泵ISR的含义是: 型双吸冷水泵IRG的含义是: 型立式热水泵IRGB的含义是: 立式便拆暖水泵ISWR的含义是: 坐式冷水泵SGR的含义是: 冷水管道泵IH的含义是: 化工泵IHG的含义是: 立式化农泵IHGB的含义是: 立式即搭化农泵SGP的含义是: 管道化工泵DF的含义是: 多级化工泵GDLP的含义是: 多级化工泵FSB的含义是: 氟塑料开金泵FB的含义是: 耐腐化泵AFB的含义是: 双级化农泵IHF的含义是: 氟塑料化工泵FY的含义是: 耐腐化化工泵FYS的含义是: 氟开金液上泵IY的含义是: 双打油泵AY的含义是: 离心机油泵YG的含义是: 坐式油泵YGB的含义是: 立式即搭暖水泵SGB的含义是: 管讲油泵ISWB的含义是: 卧式油泵WRY的含义是: 热油泵CYZ的含义是: 自吸油泵‘KCB的含义是: 齿轮油泵2CY的含义是: 单齿轮油泵2CG低温齿轮油泵多级净水泵D的含义是: 净水多级泵MD的含义是: 耐磨多级泵DC的含义是: 锅炉给水泵DG的含义是: 锅炉给水泵DL的含义是: 坐式少级泵DLR的含义是: 坐式少级暖火泵GDL的含义是: 立式少级泵TSW A的含义是: 坐式多级泵LG的含义是: 立式多级管讲泵AS.A V的含义是: 潜水排污泵WQ的含义是: 有梗塞排污泵WL的含义是: 立式排污泵WY的含义是: 液上排污泵GW的含义是: 管讲排污泵HW的含义是: 蜗壳混淌泵ZW的含义是: 从呼排污泵WG的含义是: 污水泵PW的含义是: 污水泵PWL的含义是: 立式污水泵NL的含义是: 立式泥沙泵NWL的含义是: 立式泥浆泵YPN的含义是: 坐式泥浆泵YPNL的含义是: 立式泥浆泵LXL的含义是: 卧式浆泵ZJ的含义是: 渣浆泵ZJM的含义是: 渣浆泵M.AH.HH的含义是: 渣浆泵I-1B的含义是: 螺杆淡浆泵QJ的含义是: 淡井潜水泵QS的含义是: 冲水潜水泵QY的含义是: 油沁潜水泵SZ.SK的含义是: 水环式实空泵ZKB的含义是: 实空泵SZB的含义是: 实空泵X的含义是: 真空泵CQ的含义是: 磁力驱动泵CQF的含义是: 塑料磁力驱静泵CQB的含义是: 没有锈钢磁力驱静泵ZCQ的含义是: 从呼磁力驱静泵PB的含义是: 屏蔽泵QBY的含义是: 气动气动隔膜泵DBY的含义是: 电动放料阀气动隔膜泵XBD的含义是: 长攻泵WFB的含义是: 从控自呼泵N的含义是: 寒凝泵NW的含义是: 赢水泵1. 泵的型号含义?答：例1：80Y－100×2 80－吸入口直径mm Y－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵L－立式1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mm P－杂质泵W－污水例15：1DB-0.04/1501－缸数D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2例16：JZ-250/1.3JZ－中机座250－流量，升/时1.3－压力MPa例17：JT-1600/2.5JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2例20：JT-2×500/16JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm2 1－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2 例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×4R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└────────── W：排污 Q：潜水 P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）管道离心泵型号意义ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R)│└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│││││ │└─-泵的级数│││││└────单级叶轮扬程（m）││││ └───────流量（m3/h）消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)│││└────────-热水││└─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5││││└─泵的级数│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm) CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm)││└───────进口直径(mm)│└─────────-磁力传动离心泵└───────────自吸式油泵型号意义LQRY型导热油泵例：LQRY100-65-250LQRY 100 - 65 - 250│││└叶轮名义直径(mm)││└───- 排出口直径│└──────- 吸入口直径└─────────- 本单位导热油泵代号(无水冷却热油泵)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直径螺杆泵型号意义G型单螺杆泵例：FG35-1F G 35 - 1│││└ 1-表示一级泵；2-表示二级泵││└───- 螺杆名义直径│└───-─- 单螺杆泵系列└───-─── F表示泵体和内零件材料全部为不锈钢无字母泵体为铸铁其内部零件材料为不锈钢KCB齿轮油泵例：KCB-200K CB - 200││└- 设计点流量(L/min))│└───- 齿轮泵└─────带安全阀2CY齿轮油泵例：2CY2.1/252C Y 2.1 / 300│││└- 额定压力(kgf/cm2))││└────- 设计点流量(m3/h)│└──────- 油泵└────────- 双齿轮CYZ-A自吸油泵例：80CYZ-A-32P80 C Y Z - A - 32 P││││││└- 表示不锈钢材质│││││└──- 表示扬程(m)││││└────- 改进型│││└──────- 表示自吸││└────────表示输送介质为油│└────────-─表示能满足船用要求└──────────-─表示泵吸入口径(mm)YG管道输油泵例：YG50-160(I)A(B)YG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)└──────────YG型管道油泵。
