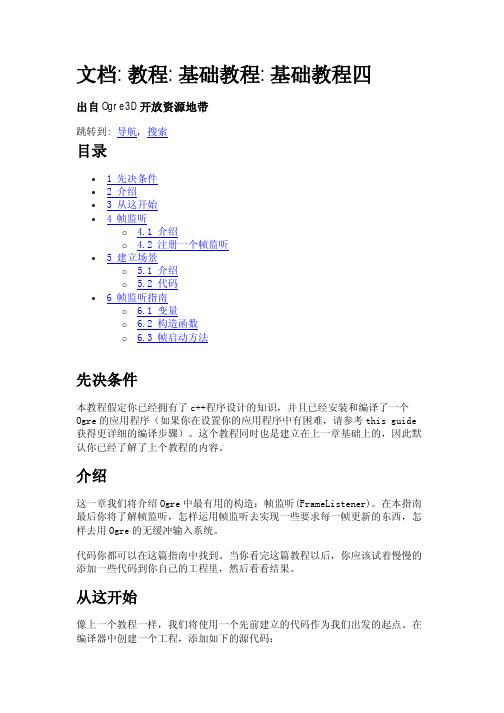

文档:教程:基础教程:基础教程四出自Ogre3D开放资源地带跳转到: 导航, 搜索目录• 1 先决条件• 2 介绍• 3 从这开始• 4 帧监听o 4.1 介绍o 4.2 注册一个帧监听• 5 建立场景o 5.1 介绍o 5.2 代码• 6 帧监听指南o 6.1 变量o 6.2 构造函数o 6.3 帧启动方法先决条件本教程假定你已经拥有了c++程序设计的知识,并且已经安装和编译了一个Ogre的应用程序(如果你在设置你的应用程序中有困难,请参考this guide 获得更详细的编译步骤)。
这个教程同时也是建立在上一章基础上的,因此默认你已经了解了上个教程的内容。
介绍这一章我们将介绍Ogre中最有用的构造:帧监听(FrameListener)。
在本指南最后你将了解帧监听,怎样运用帧监听去实现一些要求每一帧更新的东西,怎样去用Ogre的无缓冲输入系统。
代码你都可以在这篇指南中找到。
当你看完这篇教程以后,你应该试着慢慢的添加一些代码到你自己的工程里,然后看看结果。
从这开始像上一个教程一样,我们将使用一个先前建立的代码作为我们出发的起点。
在编译器中创建一个工程,添加如下的源代码:#include "ExampleApplication.h"class TutorialFrameListener : public ExampleFrameListener{public:TutorialFrameListener(RenderWindow* win, Camera* cam, SceneManager *sceneMgr): ExampleFrameListener(win, cam, false, false){}bool frameStarted(const FrameEvent &evt){return ExampleFrameListener::frameStarted(evt);}protected:bool mMouseDown; // Whether or not the left mouse button was down last frameReal mToggle; // The time left until next toggleReal mRotate; // The rotate constantReal mMove; // The movement constantSceneManager *mSceneMgr; // The current SceneManagerSceneNode *mCamNode; // The SceneNode the camera is currently attached to};class TutorialApplication : public ExampleApplication{public:TutorialApplication(){}~TutorialApplication(){}protected:void createCamera(void){}void createScene(void){}void createFrameListener(void){}};#if OGRE_PLATFORM == PLATFORM_WIN32 || OGRE_PLATFORM ==OGRE_PLATFORM_WIN32#define WIN32_LEAN_AND_MEAN#include "windows.h"INT WINAPI WinMain(HINSTANCE hInst, HINSTANCE, LPSTR strCmdLine, INT) #elseint main(int argc, char **argv)#endif{// Create application objectTutorialApplication app;try {app.go();} catch(Exception& e) {#if OGRE_PLATFORM == PLATFORM_WIN32 || OGRE_PLATFORM ==OGRE_PLATFORM_WIN32MessageBox(NULL, e.getFullDescription().c_str(), "An exception has occurred!", MB_OK | MB_ICONERROR | MB_TASKMODAL);#elsefprintf(stderr, "An exception has occurred: %s\n",e.getFullDescription().c_str());#endif}return 0;}如果你是在Windows下使用OgreSDK的,请确定添加“"[OgreSDK_DIRECTORY]\samples\include”目录到这个工程(ExampleApplication.h文件所在的位置)除了标准包含以外。
python中geometry的用法

python中geometry的用法几何是Python编程中一个非常重要的模块,它提供了许多用于处理几何形状和空间关系的函数和类。
在本篇文章中,我们将介绍Python中Geometry模块的用法,帮助您更好地理解和使用该模块。
一、导入Geometry模块在使用Geometry模块之前,需要先导入它。
您可以使用以下代码导入Geometry模块:```pythonimport geometry```这将导入Geometry模块中的所有函数和类,以便您可以在代码中使用它们。
二、创建几何对象使用Geometry模块,您可以创建各种几何对象,如点、线、多边形等。
要创建这些对象,您可以使用模块中提供的类和方法。
例如,要创建一个点对象,可以使用geometry.Point类并指定其坐标:```pythonpoint = geometry.Point(x=1, y=2)```这将创建一个坐标为(1, 2)的点对象。
类似地,可以使用geometry.Line类和geometry.Polygon类创建线对象和多边形对象。
这些类的构造函数接受适当的参数,以指定对象的属性。
三、几何运算Geometry模块提供了许多几何运算函数和操作符,用于处理几何对象。
例如,可以使用加法、减法和乘法运算符来执行几何对象的数学运算。
此外,还可以使用其他函数,如cross_product和dot_product等,来执行更复杂的几何运算。
四、几何关系Geometry模块还提供了用于检测两个几何对象之间关系的方法。
例如,可以使用是否有交、是否有重叠等函数来检查两个几何对象之间的关系。
这些函数可以确定两个对象之间的位置关系,并返回相应的布尔值。
五、应用示例下面是一个使用Geometry模块的简单示例代码,用于绘制一个简单的矩形:```pythonimport geometryimport matplotlib.pyplot as plt# 创建矩形的左上角和右下角坐标点bottom_left = geometry.Point(x=0, y=0)bottom_right = geometry.Point(x=5, y=5)# 创建矩形对象并设置其属性rectangle = geometry.Polygon(points=[bottom_left, bottom_right])# 绘制矩形并显示结果plt.figure()plt.gca().add_patch(rectangle)plt.xlim(0, 10)plt.ylim(0, 10)plt.show()```这个示例代码将创建一个位于(0, 0)和(5, 5)的矩形,并将其绘制在图形窗口中。
OGRE教程- 启程
OGRE教程 - 启程最近忙申请,耽误了讲座,对不起大家了…本来想发帖解释,但是发现最好的解释就是发布新的一期讲座. 暂时把烦心的申请之事放到一边.让我们开始写出第一个OGRE程序Hello OGREOGRE作为一个纯面向对象的3D引擎,在设计上是非常的优秀的. 具体表现在其封装性–即该引擎把烦琐的事情一一封装,留出几个简易的结构供大家调用.OGRE 官方的SDK中提供了一些Example代码, 每个example都继承与一个叫ExampleApplication的类,我在后续的讲座中同样采取这种方案.而今天的主要内容,就是讲解和实现这个 ExampleApplication类的简缩版本–官方提供的版本是多平台的,增加的复杂性.既然很少有人用其他平台(例如Apple), 我们就模仿官方代码写一个自己的类吧.首先补充一些入门知识Ogre中,最常用的几个类如下:RootCameraSceneManagerXXXFrameListener (继承与FrameListenr的类)RenderWindowSTEP1首先,我们要初始化Ogre,就需要创建一个Root实例,因为这个类提供了几乎所有的功能.以下是Root的各种构造函数,其中参数里包括了配置文件,插件文件和日志文件,当然,如果你选择默认构造函数,那么这些文件的名字都使用默认了.Root * root = new Root();Root * root = new Root(“plugins.cfg”);Root * root = new Root(“plugins.cfg”, “ogre.cfg”);Root * root = new Root(“plugins.cfg”, “ogre.cfg”, “ogre.log”);Root * root = new Root(“”, “”);plugins.cfg文件Ogre 中所谓的插件就是符合Ogre插件接口的代码模块(在Windows下面是DLL 文件,在Linux下是.so文件),比如场景管理(SceneManager)插件和渲染系统(RenderSystem)插件等。
ogre 脚本 完全说明
Ogre学习记录2008-04-21 09:16 3213人阅读评论(3) 收藏举报blend脚本border汇编网格scroll1:设计初衷它设计初衷是完全跨平台的。
抽象的接口隐藏了平台相关的细节。
它设计初衷是大幅度支持扩展的。
支持多种场景类型,独立出平台和3D接口限制。
2:基本类结构关系Roo:对象为一切的入口,它负责创建Ogre的所有基础元素,三大基础元素大致包括:场景管理器,绘制系统,资源管理器。
场景管理器:场景节点,动态对象。
资源管理器:资源组管理,资源管理渲染模块:硬件缓冲区管理,渲染系统,渲染窗口3:关键词Root::Ogre系统入口,程序一开始就应当创建,最后释放,它帮助我们获得其他元素的指针。
甚至包括StartRender()RenderSystem::渲染系统。
是对3D渲染API的一个封装。
一般来说无需手工调用,场景管理器对对其进行控制,只有在实现一些特殊需要的时候,可以获取使用。
SceneManager:负责对整个场景中内容的创建和管理。
包括静态地形场景,摄象机,动态对象,光线,材质等都归属其管理。
场景管理器根据室内室外等渲染管理进行了不同类型的优化,在创建时可以传参进行选择。
ResourceGroupManager:资源组管理器包含多种的资源管理器,例如纹理,网格Mesh 等的资源加载管理器,他们各司其职管理其所负责的资源数据对象。
和渲染系统一样,大多数情况下他们会被自动调用的进行资源加载,我们仅需要做的就是Root::getSingleton().addRessourceLocation()告诉Ogre从哪儿加载资源即可,除非个别特殊需求,我们动态的手工控制时候可以TextureManager::getSingleton()获取相应的资源管理器进行处理。
Mesh对象:就是一个具体的模型,而在一些情况下,Mesh对象仅指那些能够移动的对象,那些静态对象即不属于Mesh对象之列。
geometrydescriptor geometry 转换坐标系 -回复
geometrydescriptor geometry 转换坐标系-回复如何将Geometry对象的坐标系转换。
步骤1:理解坐标系转换的概念在进行坐标系转换之前,我们首先需要了解什么是坐标系转换。
坐标系是一种用于描述和表示地理空间位置的系统。
不同的坐标系采用不同的参考点和度量单位。
坐标系转换是将一个Geometry对象从一个坐标系转换到另一个坐标系。
这种转换通常是为了在不同的GIS应用程序之间共享地理数据,或者在不同的坐标系下进行地理空间分析。
步骤2:确定源和目标坐标系在进行坐标系转换之前,我们需要确定源Geometry对象的坐标系和目标坐标系。
源坐标系是Geometry对象当前所在的坐标系,而目标坐标系是我们希望将Geometry对象转换到的坐标系。
源和目标坐标系通常由坐标参考系统(CRS)或坐标参考标识(CRS ID)表示。
步骤3:获取源Geometry对象的CRS信息在进行坐标系转换之前,我们需要获取源Geometry对象的坐标参考系统(CRS)信息。
CRS信息通常包括坐标系的名称、坐标系的地理范围、坐标系的投影信息等。
根据不同的GIS应用程序,获取CRS信息的方法可能会有所不同。
一种常见的方法是使用Geometry对象的metadata属性来获取CRS信息。
步骤4:确定源坐标系和目标坐标系的转换关系确定源坐标系和目标坐标系的转换关系是进行坐标系转换的关键步骤。
不同的坐标系转换方法和工具可能会采用不同的转换关系。
常见的转换关系包括七参数转换、四参数转换、仿射转换等。
我们需要根据具体的坐标系转换要求来确定适合的转换关系。
步骤5:使用合适的工具进行坐标系转换根据源坐标系和目标坐标系的转换关系,我们可以选择合适的工具或库来进行坐标系转换。
常用的工具包括GDAL、Proj4、ArcGIS等。
以下是一些常见的坐标系转换工具的使用示例:- GDAL:Pythonimport gdal# 读取源Geometry对象src_geom = ogr.CreateGeometryFromWkt('POINT(10 20)')# 源坐标系和目标坐标系的CRS信息src_crs = osr.SpatialReference()src_crs.ImportFromEPSG(4326) # EPSG code for WGS84tar_crs = osr.SpatialReference()tar_crs.ImportFromEPSG(3857) # EPSG code for Web Mercator# 坐标系转换transform = osr.CoordinateTransformation(src_crs, tar_crs)src_geom.Transform(transform)# 输出转换后的Geometry对象print(src_geom.ExportToWkt())- Proj4:Pythonfrom pyproj import Proj, transform# 源坐标系和目标坐标系的proj4字符串src_crs = Proj('+proj=longlat +datum=WGS84 +no_defs')tar_crs = Proj('+proj=utm +zone=33 +datum=WGS84 +units=m +no_defs')# 源Geometry对象src_geom = shapely.geometry.Point(10, 20)# 坐标系转换x, y = transform(src_crs, tar_crs, src_geom.x, src_geom.y)# 输出转换后的Geometry对象print(shapely.geometry.Point(x, y))- ArcGIS:使用ArcPy模块提供的功能进行坐标系转换,具体代码可以根据ArcPy 的文档进行选择和调整。
Ogre中级教程7翻译版
Ogre 中级教程 7Table of contents 目录 Introduction 先决条件 Setting Up the Scene 创建场景 Creating a Texture 创建纹理 Writing Our Texture to a File 写出我们的纹理到文件 Implementing the Miniscreen 实现迷你场景 Creating a Material From Scratch翻译 byCatD从头创建一个材质Using a RenderTargetListener使用一个渲染目标监听器Render to Texture and Shaders渲染到纹理和阴影Exercises练习o o o o o o o o Easy简单Intermediate中级Difficult困难Advanced地狱(括弧笑) Conclusion总结Full Source全部代码Next下一节Introduction 先决条件This tutorial covers the basics of rendering a scene to a texture. This technique is used for a variety of effects. It is particularly useful in combination with shaders. Motion blur effects can be created in this way. 本教程涵盖了渲染纹理到一个场景,这个技术用于制作出各种效果,它在结合着色器时格外的 有用,可以用这种方法创建动态模糊效果。
The basic idea is rather simple. Instead of just sending render information strictly to our render window, we will also send the information to be rendered directly to a texture in our scene. This texture will then be used like a texture loaded from the hard drive. 基本的想法非常简单,咱在咱的场景里发送直接渲染的信息到纹理来代替咱发送严格的渲染信 息,这种结构将用起来像是使用一个已经被硬盘加载的纹理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中级教程 5From Ogre Wiki中级教程5: StaticGeometry内容[hide]∙ 1 介绍∙ 2 必要条件∙ 3 创建场景o 3.1 创建Mesho 3.2 添加静态几何体[edit]介绍很多情况,你需要在场景中添加物体,但是却根本不需要移动它们。
比如,除非你加入了物理因素,一块石头或者一棵树将永远不会被移动。
Ogre为这种情况提供了StaticGeometry类,它允许你批渲染很多物体。
这个通常要比手动在SceneNodes添加要快多了。
在这个教程里我们要涵盖StaticGeometry的基本使用方法,另外还会再提及ManualObject 的使用。
请在前一个教程中获取ManualObject的使用方法。
在这个教程中,我们将手动创建一个草地mesh,然后在我们的场景中的StaticGeometry 实例中添加许多这样的草地。
本教程的代码在这里下载。
必要条件创建一个cpp 文件,添加下面代码:#include "ExampleApplication.h"class TutorialApplication : public ExampleApplication{protected:public:TutorialApplication(){}~TutorialApplication(){}protected:MeshPtr mGrassMesh;void createGrassMesh(){}void createScene(void){createGrassMesh();mSceneMgr->setAmbientLight(ColourValue(1, 1, 1));mCamera->setPosition(150, 50, 150);mCamera->lookAt(0, 0, 0);Entity *robot = mSceneMgr->createEntity("robot", "robot.mesh");mSceneMgr->getRootSceneNode()->createChildSceneNode()->attachObject(robot);Plane plane;plane.normal = Vector3::UNIT_Y;plane.d = 0;MeshManager::getSingleton().createPlane("floor",ResourceGroupManager::DEFAULT_RESOURCE_GROUP_NAME, plane,450,450,10,10,true,1,50,50,Vector3::UNIT_Z);Entity* pPlaneEnt = mSceneMgr->createEntity("plane", "floor");pPlaneEnt->setMaterialName("Examples/GrassFloor");pPlaneEnt->setCastShadows(false);mSceneMgr->getRootSceneNode()->createChildSceneNode()->attachObject(pPlaneEnt);}};#if OGRE_PLATFORM == OGRE_PLATFORM_WIN32#define WIN32_LEAN_AND_MEAN#include "windows.h"INT WINAPI WinMain(HINSTANCE hInst, HINSTANCE, LPSTR strCmdLine, INT)#elseint main(int argc, char **argv)#endif{// Create application objectTutorialApplication app;try {app.go();} catch(Exception& e) {#if OGRE_PLATFORM == OGRE_PLATFORM_WIN32MessageBoxA(NULL, e.getFullDescription().c_str(), "An exception has occurred!", MB_OK | MB_ICONERROR | MB_TASKMODAL);#elsefprintf(stderr, "An exception has occurred: %s\n",e.getFullDescription().c_str());#endif}return 0;}在继续教程之前,确信你的代码可以编译。
你可以看到一个机器人站在一个平面上。
创建场景从ManualObject创建Mesh我们要做的第一件事是创建要渲染的草地。
创建3个交错的正方形,每个正方形都贴上草的材质,这样无论你从哪个角度看都是3D的效果。
比较简单的创建方式是创建一个方型,第2个旋转60度,然后第3个再转60度。
和上一个教程一样,我们会用ManualObject建立我们的物体,但是不同的是我们要创建的是一个Mesh而不是线列表。
首先定义一些变量。
我们要创建一个Vector3在其中定义X和Z的坐标,用它们来创建一个正方型,然后用Quaternion 来转个方向。
找到createGrassMesh函数,添加下面代码:const float width = 25;const float height = 30;ManualObject mo("GrassObject");Vector3 vec(width/2, 0, 0);Quaternion rot;rot.FromAngleAxis(Degree(60), Vector3::UNIT_Y); //绕Y轴旋转60度现在已经设定好变量了,接着需要定义ManualObject。
RenderOperation需要设定为OT_TRIANGLE_LIST,意味着在定义好顶点之后,需要创建面。
mo.begin("Examples/GrassBlades", RenderOperation::OT_TRIANGLE_LIST);for (int i = 0; i < 3; ++i){每个方形需要定义4个顶点。
每个顶点要设定texture坐标,它告诉Ogre如何使用Examples/GrassBlades material中定义的材质。
设定左上角点为(0,0),右下角点为(1,1)。
mo.position(-vec.x, height, -vec.z);mo.textureCoord(0, 0);mo.position(vec.x, height, vec.z);mo.textureCoord(1, 0);mo.position(-vec.x, 0, -vec.z);mo.textureCoord(0, 1);mo.position(vec.x, 0, vec.z);mo.textureCoord(1, 1);现在已经定义了方形的4个顶点。
上一个教程简要提到,要定义面需要创建三角形,并且面对你按逆时针旋转。
第1个方形要建2个三角形。
第一个是(0th, 3rd, 1st)顶点(按照上面定义的顺序),第二个(0th, 2nd, 3rd)。
因为每次只创建4个顶点,所以需要用offset来取得正确的开始顶点数字。
int offset = i * 4;mo.triangle(offset, offset+3, offset+1);mo.triangle(offset, offset+2, offset+3);接着需要旋转。
(旋转矩阵*矩阵)vec = rot * vec;}mo.end();现在我们定义了一个manual object, 最后要做的是将它转换为mesh。
mo.convertToMesh("GrassBladesMesh");注意如果你用这种方法创建了一个超级复杂的mesh。
你需要将它存储为文件,然后在以后读回来,以便不用每次调用程序都重新创建一次。
// 在该例子中不要添加下面代码MeshPtr ptr = mo.convertToMesh("GrassBladesMesh");MeshSerializer ser;ser.exportMesh(ptr.getPointer(), "grass.mesh");现在让我们开始创建StaticGeomety吧。
添加Static Geometry第一件事是为我们刚才建立的Mesh创建一个Entity,然后创建StaticGeometry实例。
注意:我们只为StaticGeometry 创建了一个Entity。
找到createScene方法,在最后添加下面代码:Entity *grass = mSceneMgr->createEntity("grass", "GrassBladesMesh");StaticGeometry *sg = mSceneMgr->createStaticGeometry("GrassArea"); //相当于节点const int size = 375;const int amount = 20;size变量定义了要在多大面积之内种草。
Amount变量定义了在每一行要放多少个物体。
接着要定义size和origin。
一旦创建了实例(通过调用StaticGeometry::build),我们就不能再修改origin和size了。
如果你要在一个点周围放这些物体,需要将origin的x和z值设定为size x和z数值的一半。
sg->setRegionDimensions(Vector3(size, size, size));sg->setOrigin(Vector3(-size/2, 0, -size/2));上面将该物体放在点(0,0,0)周围。
如果要在3D空间中其它点放置,用下面代码://在该例子中不要添加下面代码sg->setOrigin(Vector3(-size/2, -size/2, -size/2) + Vector3(x, y, z));注意:我们在创建mesh的时候定义过物体高度,在setRegionDimensions y数值要大于mesh的高度。
