【屏蔽泵】屏蔽泵的维护和修理 屏蔽泵维护和修理保养
屏蔽泵故障维修

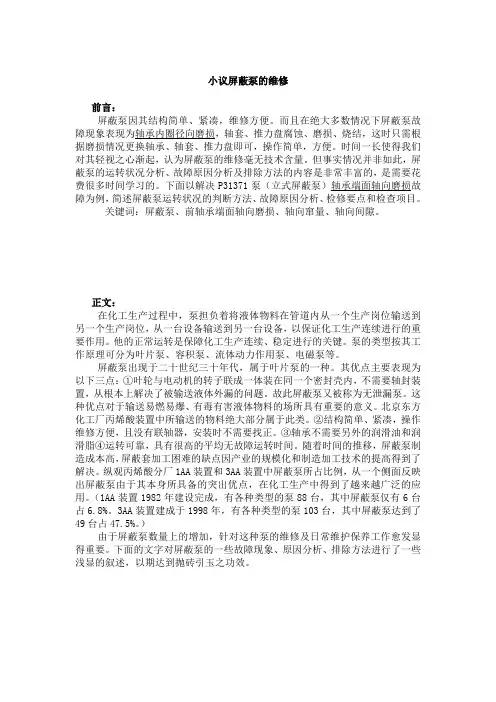

小议屏蔽泵的维修前言：屏蔽泵因其结构简单、紧凑，维修方便。
而且在绝大多数情况下屏蔽泵故障现象表现为轴承内圈径向磨损，轴套、推力盘腐蚀、磨损、烧结，这时只需根据磨损情况更换轴承、轴套、推力盘即可，操作简单，方便。
时间一长使得我们对其轻视之心渐起，认为屏蔽泵的维修毫无技术含量。
但事实情况并非如此，屏蔽泵的运转状况分析、故障原因分析及排除方法的内容是非常丰富的，是需要花费很多时间学习的。
下面以解决P31371泵（立式屏蔽泵）轴承端面轴向磨损故障为例，简述屏蔽泵运转状况的判断方法、故障原因分析、检修要点和检查项目。
关键词：屏蔽泵、前轴承端面轴向磨损、轴向窜量、轴向间隙。
正文：在化工生产过程中，泵担负着将液体物料在管道内从一个生产岗位输送到另一个生产岗位，从一台设备输送到另一台设备，以保证化工生产连续进行的重要作用。
他的正常运转是保障化工生产连续、稳定进行的关键。
泵的类型按其工作原理可分为叶片泵、容积泵、流体动力作用泵、电磁泵等。
屏蔽泵出现于二十世纪三十年代，属于叶片泵的一种。
其优点主要表现为以下三点：①叶轮与电动机的转子联成一体装在同一个密封壳内，不需要轴封装置，从根本上解决了被输送液体外漏的问题。
故此屏蔽泵又被称为无泄漏泵。
这种优点对于输送易燃易爆、有毒有害液体物料的场所具有重要的意义。
北京东方化工厂丙烯酸装置中所输送的物料绝大部分属于此类。
②结构简单、紧凑，操作维修方便，且没有联轴器，安装时不需要找正。
③轴承不需要另外的润滑油和润滑脂④运转可靠，具有很高的平均无故障运转时间。
随着时间的推移，屏蔽泵制造成本高，屏蔽套加工困难的缺点因产业的规模化和制造加工技术的提高得到了解决。
纵观丙烯酸分厂1AA装置和3AA装置中屏蔽泵所占比例，从一个侧面反映出屏蔽泵由于其本身所具备的突出优点，在化工生产中得到了越来越广泛的应用。
（1AA装置1982年建设完成，有各种类型的泵88台，其中屏蔽泵仅有6台占6.8%。
3AA装置建成于1998年，有各种类型的泵103台，其中屏蔽泵达到了49台占47.5%。
屏蔽泵常见故障原因及处理方法
屏蔽泵常见故障原因及处理方法1. 屏蔽泵简介在咱们的工业世界里，屏蔽泵就像是一位默默无闻的英雄，虽然不怎么招摇，但却是咱们工厂里不可或缺的好帮手。
它的工作原理其实很简单，就是通过电动机驱动，把液体从一个地方搬到另一个地方，避免了液体和电机的直接接触，真是个聪明的设计。
不过，英雄也会有失足的时候，屏蔽泵有时会出点小故障，搞得咱们头疼不已。
2. 常见故障及原因2.1 故障一：泵不出水首先，最让人烦心的就是泵不出水了。
这种情况就像人饿得半死，却发现冰箱空空如也。
一般来说，这可能是因为吸入管道里有气体或杂物，造成泵无法顺利抽水。
试想一下，要是你堵住了吸管，喝水肯定没戏！解决方法很简单，检查一下吸入管道，看看有没有什么小东西卡住了，清理一下就好。
2.2 故障二：泵噪音大接下来就是噪音问题。
听到屏蔽泵发出刺耳的声音，心里那个别扭啊，简直像是在听猫抓黑板。
这种情况一般是因为泵里面有气泡，或者说泵的轴承出了问题。
你要知道，轴承可不像人一样，出问题了就得赶紧修理，不然后果可不堪设想。
建议你定期给泵加油，保持它的“身体”健康。
2.3 故障三：过热再来就是泵过热了，简直是给人添堵。
就像你在大夏天外面跑步，热得都快变成烤鸭了。
过热的原因可能是泵的流量过小，导致热量无法散发。
想要解决这个问题，可以调整泵的工作参数，确保它在适宜的范围内运转。
另外，记得给泵留点空间，不要让它闷着。
3. 故障处理方法3.1 定期检查说到故障处理，定期检查是个绝对的好习惯。
就像是给你的爱车做保养一样，屏蔽泵也需要定期“体检”。
检查电缆、管道、密封圈等等，确保没有问题，能大大降低故障的发生率。
3.2 注意使用环境再者，使用环境也很重要。
如果泵的工作环境湿度过高，或者说有腐蚀性气体，都是在给屏蔽泵增加负担。
就像人要在舒适的环境里才能发挥最佳状态，泵也一样。
尽量为泵提供一个干燥、清洁的工作环境，让它轻松上阵。
3.3 培训操作人员最后，培训操作人员也是相当重要的。
屏蔽泵操作规程
屏蔽泵操作规程引言概述：屏蔽泵是一种常用的工业设备，用于输送各种液体或气体。
为了确保屏蔽泵的正常运行和安全性，操作规程是必不可少的。
本文将详细介绍屏蔽泵的操作规程，包括操作前的准备工作、操作步骤、操作注意事项、故障排除以及常见维护方法。
一、操作前的准备工作：1.1 确认屏蔽泵的工作状态：在操作屏蔽泵之前，首先要确认泵的工作状态是否正常。
检查泵的电源是否连接稳定，确认泵的阀门和管道是否处于正常开启状态。
1.2 检查液位和压力：检查液位计和压力表的读数，确保液位和压力在正常范围内。
如有异常，应及时调整或修复。
1.3 检查泵的密封性能：检查泵的密封装置是否完好，确保泵的密封性能良好。
如有泄漏或损坏，应及时更换或修复。
二、操作步骤：2.1 启动泵：按照操作面板上的启动按钮或开关，启动泵。
在启动过程中，应注意观察泵的运行状态，确保泵的启动顺利进行。
2.2 调节流量和压力：根据实际需要，通过调节阀门或控制面板上的参数，调节泵的流量和压力。
在调节过程中，应注意逐渐增加或减少流量和压力，避免突然变化引起的冲击。
2.3 监控运行状态：在泵运行过程中，应时刻监控泵的运行状态。
注意观察液位、压力、温度等参数的变化，如有异常情况应及时采取措施。
三、操作注意事项：3.1 遵循操作规程：操作屏蔽泵时，应严格按照操作规程进行操作，不得随意更改或省略任何步骤。
3.2 注意安全防护：在操作屏蔽泵时，应佩戴必要的安全防护用品，如手套、安全眼镜等，确保人身安全。
3.3 防止过载运行：避免屏蔽泵长时间过载运行，以免损坏设备。
根据泵的额定参数，合理控制流量和压力。
四、故障排除：4.1 检查电源和电路：如屏蔽泵无法启动，首先检查电源和电路是否正常连接，是否存在短路或断路等问题。
4.2 清理堵塞物：如屏蔽泵出现堵塞现象，应关闭泵，清理堵塞物，确保泵的通畅。
4.3 检修密封装置：如泵的密封装置出现泄漏，应及时检修或更换密封件，确保泵的密封性能。
屏蔽泵的日常操作与维护
屏蔽泵的日常操作与维护屏蔽泵是一种常见的工业设备，用于输送各种液体或混合物。
它通常由电机、泵浦、阀门和控制系统等部件组成。
为了确保屏蔽泵正常运行和延长其使用寿命，日常操作和维护非常重要。
以下是屏蔽泵的日常操作和维护要点。
1.日常操作：-启动前检查：在启动屏蔽泵之前，应仔细检查设备是否完好，包括电机、电缆和管道等部件。
-确定泵浦方向：检查泵浦的旋转方向是否与箭头标志一致，以确保正常运转。
-检查液位：检查泵入口的液位以确保设备能正常工作。
2.正常运行：-监控压力：确保在运行过程中，屏蔽泵的出口压力维持在正常范围内，避免超压或低压运行。
-观察温度：持续监测设备的温度，确保在正常工作范围内，避免过热或过冷。
-定期维护：根据设备的使用情况，定期对屏蔽泵进行维护和保养，以确保其正常运行。
3.维护：-清洁泵浦：定期清洗泵浦内部，移除任何杂质或积聚物。
这将有助于减少泵浦堵塞的风险，并保持其正常运行。
-检查密封件：定期检查泵的密封件，确保其完好，并随时更换磨损部件。
-润滑部件：碳化硅陶瓷处于密封装配内，润滑剂的质量直接影响泵组的使用寿命。
因此，应定期检查和更换润滑剂。
-定期检查电机：检查电机的运行情况，确保电机正常工作。
如果发现任何问题，应及时修理或更换。
4.注意事项：-避免干运行：屏蔽泵在没有液体的情况下运行将导致严重损坏。
因此，在启动泵浦之前，必须确保有足够的液体。
-定期校准：定期校准泵浦的流量和压力测量设备，以确保准确性。
-做好保护措施：在操作和维护屏蔽泵时，必须戴上个人防护装备，比如手套和护目镜等，以确保人身安全。
总结起来，屏蔽泵的日常操作和维护对于保证设备的正常运行和延长使用寿命非常重要。
通过定期检查、清洁和维护，可以减少故障和损坏的风险，提高工作效率。
在操作过程中，还要遵循安全规范，并定期校准和保护设备。
这些措施将帮助您最大化屏蔽泵的性能和寿命。
屏蔽泵的日常保养和维护
屏蔽泵的日常保养和维护1屏蔽泵的结构与原理屏蔽泵的工作原理与普通离心泵相同,区别在于驱动电机。
屏蔽泵的电机完全封闭在第二层隔离套或屏蔽套内,防泄漏主要依靠内部的防腐蚀屏蔽套。
屏蔽套采用密封焊接,保证定子绕组和转子铁芯不浸入工作液体。
屏蔽泵不用加油润滑,其轴承是靠自身工作液循环润滑,这就决定了中心轴为空心轴,以便于润滑工作液的回流。
2屏蔽泵的检查保养2.1日常检查①出口压力表指针有无异常; ②电流值是否过载、是否异常; ③有无异常声音和振动; ④注意轴承监视指针是否在红色指示带范围内; ⑤泵各部件的温度; ⑥有无液体泄漏。
2.2轴承监视器轴承监视器主要用来监测屏蔽套的腐蚀和轴承的磨损情况,监视器的指针指示红色区域,表明监视器触头破裂,监视器内高压氩气泄漏,这种情况是轴承过度磨损造成,需要更换监视器、轴套、推力板、轴承及偏心螺母;如果在监视器指针指示红区后仍长时间运行,势必造成叶轮磨损或因定子屏蔽套与转子屏蔽套的磨损致使电机烧坏。
2.3轴承轴承在超过磨损界限后,便会引起转子屏蔽套和定子屏蔽套的接触,造成定子屏蔽套的破损,所以要密切注意运转中轴承的点检。
在运转中泵若发生振动、有异常声音,应拆开泵,检查轴承,如果发现轴承和轴套的磨损量超过0.3～0.5ｍｍ,则要视实际磨损情况进行更换。
从实际运行情况看,一般轴承的磨损主要是径向,但也不可忽视轴向磨损,检查轴向磨损主要是轴承和推力板。
即使泵运行很顺利,也要做定时检查,定时检查要拆开泵,主要检查轴承的磨损情况。
对使用国产轴承的屏蔽泵定时检查的周期为3个月,使用进口轴承的屏蔽泵的检查周期为6个月。
3屏蔽泵维护的要点①应定时对泵进行全面检查,尤其注意监视器,发现异常立即停机处理。
②屏蔽泵是靠自身环流润滑,绝对不可以截流运转,也绝对不能逆运转1ｍｉｎ以上。
③节流孔板安装在泵体出口与管法兰之间,是一个通孔小于出口管的不锈钢板。
因为屏蔽泵是靠自身循环润滑,如果没有节流孔板的节流作用,回流液体的压力就很低。
屏蔽泵使用,维护,注意事项
屏蔽泵操作注意事项和操作方法1 ：用途和形式屏蔽电泵是屏蔽电机和泵组合的密封整体，具有无泄漏的独特优点，用来输送易燃、易爆、腐蚀性、剧毒、易挥发和贵重等液体。
基本型是屏蔽电泵中最基本的型式，用途最广。
在基本型的基础上，根据输送液体的物理化学性质和使用条件不同，设计制造了逆向循环型N型、高温分离型G型、自吸型Z型和泥浆密封型V型等。
2：使用要求：2．1严禁无液运转。
2.2 轴承监测器指示黄色区域时，应分解电泵检查轴承，指示红色区域必须停车更换轴承。
2.3 在保护装置动作的情况下，没有查清动作原因并彻底排除故障之前，不允许继续运转。
此时应检查三相电阻的不平衡和绝缘电阻。
2.4 彻底清除装置内的铁锈及固体异物。
为确保清洁的介质进入泵内，建议在泵入口处安装过滤器。
2.5 试运转应在泵内完全充满工作液后进行。
2.6 带冷却水的电泵，必须按规定的冷却水流量接通冷却水，然后开车运转。
2.7 运转中，如发生异常声音或振动等，必须立即停车，查清原因，排除故障。
2.8不得逆向持续运转。
2.9 断流运转不应超过30秒。
2.10不得在引起汽蚀的状态下运转。
2.11 电泵的正常工作状态，必须是铭牌规定的性能参数范围，否则影响电泵的轴向推力。
2.12 在分解检查泵时，也应检查循环管路有无异常情况。
2.13 规格型号不符，不得使用。
2.14 运转前，应充分排气。
2.15 输送液中不得有固体杂质。
2.16 小于最小流量时，应增设旁通管线，否则不应运转。
3：液体流动方式输送的液体一部分从泵的排出口→循环管→RB端盖→后侧轴承与后侧轴套之间的间隙→定子屏蔽套与转子屏蔽套之间的气隙→前侧轴承与前侧轴套之间的间隙→叶轮的平衡孔→叶轮吸入口。
循环液，对于轴承的润滑冷却以及电动机的冷却起着非常重要的作用。
因此，在循环液中如果有泥浆杂质或流量不足时，就会导致发生故障。
4：泵的运转注意事项：4．1开始动转前，必须往泵内充注液体，必须充满并排气。
屏蔽泵的日常操作与维护
屏蔽泵的日常操作与维护屏蔽泵是一种用途广泛的工业设备，常被用于输送各种液体，如水、油、化学品等。
为了确保屏蔽泵的正常运行和延长其使用寿命，以下是屏蔽泵的日常操作与维护的一些建议。
一、日常操作：1.启动前检查：在启动屏蔽泵之前，应该仔细检查设备的外观，确保没有异物。
还需检查泵的连接和管道的紧密性，确保无泄漏现象。
这样可以确保泵的正常运行。
2.启动与停止：在启动屏蔽泵之前，应该先打开进水阀门，并调整好泵的出口阀门。
然后可以打开电源，启动泵。
在停止泵之前，应该先关闭出口阀门，然后再关闭电源。
这样可以避免因为突然停止而对泵造成损坏。
3.压力控制：屏蔽泵的压力应该在一定范围内，过高或过低的压力都会影响泵的正常运行。
因此，应该根据具体情况调整进出口阀门的开度，以保持适当的压力。
4.温度监测：屏蔽泵的工作温度应该在允许范围内。
因此，应该定期检查泵的温度，一旦发现异常，应该及时采取措施。
例如，可以增加或减少冷却介质的流量，或检查冷却设备是否正常工作。
5.噪音监测：如果屏蔽泵产生异常噪音，可能意味着设备存在问题。
因此，应该注意泵的噪音，并定期进行检查，以确定是否需要进行维修或更换零部件。
二、日常维护：1.清洗泵体：定期清洗屏蔽泵的泵体，以防止泵内积累杂物。
可以使用软刷子或高压水枪进行清洗，并确保泵体完全干燥，以防止生锈。
2.更换密封件：屏蔽泵的密封件容易磨损，应定期检查并及时更换。
同时，应注意密封件的安装，确保其完全贴合，并使用适当的润滑剂。
3.检查轴承：屏蔽泵的轴承是关键部件，因此应该定期检查并进行润滑。
当发现轴承存在松动、磨损或异常噪音时，应及时更换或修理。
5.更换滤网：屏蔽泵的滤网容易堵塞，应定期清洗或更换。
这样可以保证泵的正常运行，并防止泵被杂物堵塞。
总结起来，屏蔽泵的日常操作与维护是确保其正常运行和延长使用寿命的重要环节。
通过定期检查和维护，可以及时发现问题并采取相应的措施，避免设备损坏和故障。
希望以上建议对屏蔽泵的操作和维护有所帮助。
屏蔽泵的维修方法
屏蔽泵的维修方法屏蔽泵是一种常见的工业设备，主要用于输送各种介质，如水、油、化学品等。
然而，在长时间使用后，屏蔽泵可能会出现故障或损坏，需要进行维修。
本文将详细介绍屏蔽泵的常见故障及相应的维修方法，以帮助人们更好地了解和解决相关问题。
一、屏蔽泵的常见故障及原因1. 泵转子不转或转速异常原因可能包括：1.1 电机故障，如电源故障、电机损坏等；1.2 输送介质堵塞，如泵内存在杂物、沉积物等；1.3 相关部件磨损、断裂或损坏。
2. 泵漏液或泵体出现渗漏原因可能包括：2.1 泵密封失效，如密封圈老化、磨损等；2.2 泵轴磨损或破损；2.3 泵体裂缝或焊接不牢等。
3. 泵声异常原因可能包括：3.1 泵内进气或排气不畅；3.2 泵叶片损坏或失效；3.3 泵轴与轴套摩擦不平衡。
1. 泵转子不转或转速异常的维修方法1.1 检查电机：确认电源是否正常，检查电机是否损坏，如损坏则更换电机。
1.2 清理输送介质：将泵体拆开，清理泵内的杂物和沉积物。
1.3 检修相关部件：检查泵内的关键部件，如轴承、轴套、联轴器等，如果发现磨损、断裂或损坏，及时更换。
2. 泵漏液或泵体出现渗漏的维修方法2.1 更换密封圈：将泵体拆卸，清理原有密封圈，更换新的密封圈，并确保正确安装。
2.2 修复泵轴：对于磨损或破损的泵轴，可以进行修复或更换。
2.3 修补泵体：对于泵体裂缝或焊接不牢的情况，可以采用填充材料进行修补，或更换新的泵体。
3. 泵声异常的维修方法3.1 检查进排气口：检查进排气口是否存在堵塞现象，清理相关部件。
3.2 更换叶片：如果发现泵叶片损坏或失效，需要及时更换。
3.3 平衡泵轴与轴套：将泵体拆开，检查泵轴与轴套之间的摩擦情况，进行调整或更换。
屏蔽泵的维修方法主要包括修复电机故障、清理输送介质、更换关键部件、更换密封圈、修复泵轴、修补泵体、检查进排气口、更换叶片、平衡泵轴与轴套等。
在维修过程中，需要仔细分析故障原因，采取相应的维修措施，确保屏蔽泵的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【屏蔽泵】屏蔽泵的维护和修理屏蔽泵维护
和修理保养
屏蔽泵是由屏蔽电动机和泵构成一体的无泄漏泵，紧要由泵体、叶轮、定子、转子、前后轴承及推力盘等零部件构成。
屏蔽泵确定无泄漏，在泵内负压情况下，外界气体不会被吸入，特别适用于真空系统运行；同时它适用于高压、高熔点、高处与低处温介质。
屏蔽泵结构紧凑，体积小，重量轻；无冷却风扇、噪声较低，使用范围广。
一、屏蔽泵试车环节
1、清除泵内阀门、管路及其附属件内的异物。
2、电泵以1.1倍的设计压力进行气密性试验或水压试验，检查无泄漏合格标准。
3、冷却水以0.4MPa进行试验，检查有无裂纹以及泄漏现象。
4、依据电气和接线盒里的符号正确接线，接线端子根部必需用绝缘管固定。
5、清除泵座及四周的一切工具和杂物。
6、检查各紧固部位的螺栓是否紧固。
7、检查循环管线、冷却系统管路是否畅通
二、屏蔽泵开车启动的工作要求
1、启动屏蔽泵，当出口压力表读数达到额定扬程的1.2倍时，渐渐打开出口阀门。
2、测定排气压力和吸入压力，TRG表指示值、压力和电流是否正常，运转声音和振动是否达到要求。
逆循环管路流量和旁通管路流量是否畅通，达到要求。
3、排出压力过小时，泵为逆运转。
4、TRG表指示为红色区域（过量程）表示屏蔽泵在逆运转，重新接线。
在绿色区域为0.3以下指示时为正常运转。
5、检查泵内有无混入异物产生的异常声音和振动等。
6、确定屏蔽泵运转正常后，再设定出口阀门开度和旁通阀门的开度。
7、记录泵的工艺流量、旁通流量和逆循环流量。
记录电泵的
三、屏蔽泵启动后需求检查的指标、数据
l、检查泵入口压力、泵出口压力、压差。
2、检查屏蔽泵TRG表指示值是否在允许值范围内。
3、检查电压、电流，是否达到铭牌的额定标准。
4、检查有无异常声音、振动。
5、检查紧固部件有无松动、泄漏。
6、检查循环管及冷却系统管路是否畅通。
7、检查密封部位有无跑、冒、滴、漏现象。
四、屏蔽泵日常维护的标准
1、检查电泵有无异常振动。
2、检查屏蔽泵TRG表的指示是否在允许范围内。
3、检查液体循环管路及冷却系统管路是否畅通，是否达到设计
要求。
4、按时检查压力、流量和各部位的温度是否正常，并做好记录。
5、常常检查紧固部位的螺栓有无松动现象及松动后所产生的振动。
6、检查各密封部位有无跑、冒、滴、漏情况。
7、做到设备标牌清楚，四周环境清洁，设备表面无灰尘、油垢、杂物。
五、屏蔽泵在什么情况应紧急停车
1、当屏蔽泵入口断液时。
2、当TRG表指示针在红区时。
3、当屏蔽泵内有异常响声时。
4、当屏蔽泵猛烈振动时。
5、当屏蔽泵冷却水套温度过高或断液时。
6、当电动机过热时。
六、屏蔽泵检修安全注意事项
1、检修前，将泵内介质排净，关闭进出口管路上的阀门或关闭循环管路、冷却系统上的阀门或加堵盲板与工艺系统隔绝。
2、认真细致地做好管路清洗工作，经分析检验设备管道处理合格后，办理设备检修手续。
3、切断电源，挂上“禁动牌”或“有人检修”字样的标牌后，方可检修。
4、检修工具及拆卸、清洗更换的零件，要在规定的地方按次序摆放整齐，做到文明检修。
屏蔽泵的测试
屏蔽泵紧要用在我们工业生产领域的机械设备使用过程中，现在生活水平的提高，我们对于屏蔽泵的使用比较的普遍，下面我们简单了解一下我们的屏蔽泵正常使用的测试：
1、屏蔽泵启动前需要关闭部分阀门，如排气阀，出口阀，排残夜阀门。
2、开始启动开关，应观测仪表盘指示是否正常，如出口压力表指示，电机温度等。
还有要注意听屏蔽泵的运转声音是否正常，如显现大的噪声，应立刻关闭停止其运转，正常的运转还要确保其转向正确。
3、运行30秒后，可以关闭按钮，然后关闭回流阀。
开始启动运行
屏蔽泵经过点启动，确认运转正常后。
渐渐加大出口阀门的打开力度。
监测屏蔽泵的各项工作参数是否稳定正常。
确定其工作在一段时间内稳定正常，才能离开现场。
