工程之星操作步骤

南方灵锐s86工程之星3.0简易操作

南方灵锐s86工程之星3.0简易操作(总24页)本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March工程之星3.0操作（重要提示——自架基站的注意：新版本采用了参数和测量点库联动的方式，因此基站第二次开机如果是自动启动或单点坐标启动都需要新建工程，切记！——用已知WGS84坐标启动除外，CORS除外）一、程序安装Psion手簿7527版工程之星3.0程序文件为EGStar.exe文件，此文件放在手簿的“我的设备\Flash Disk\EGStar\”目录下即可，运行一次桌面上自动生成快捷方式二、蓝牙连接(7527老版蓝牙设置还按老方法)蓝牙硬件默认是启用的（开始—设置—控制面板—电源—内建设备—启用蓝牙打勾）手簿蓝牙联接GPS主机首次需要先进行蓝牙配对打开蓝牙界面有3种方法：1、开始—设置—控制面板—蓝牙2、任务栏右下角蓝牙符号（蓝牙硬件必需是启用状态）3、工程之星—端口配置—蓝牙按钮“已配对”里面如果有配对的其它蓝牙可以选择后“移除”，同时配对主机最多为9台，端口为COM0-COM8。

选择“设备”—“扫描”，如果GPS主机开机就会在Name列出现主机号选择要配对的主机“配对”（如果弹出加密提示不要输入密码），选择打勾“Serial Port”，端口一般选择COM7（没有占用的端口都可以选择）配对成功显示如上图。

蓝牙配对后，GPS在动态模式（基准站/移动站）下运行工程之星自动启用连接，如中间断开可点“配置”—“端口设置”选择相应的端口和波特率“确定”即可重新连接三、配置（此项为工程默认，正常不需调整）电台通道调整：解算精度水平(默认为high,有效预防飞点，可不调整)及差分格式调整(对应基站差分格式，天宝主板为自适应，不需调整)：坐标系、存储、显示、截止角、天线高调整（新建工程时可选）：四、新建工程（打开工程）工程之星3.0是以工程形式来管理作业的，每建一个工程自动生成一个工程总目录，存在我的设备\flash disk\EGJobs\下，不用的工程可以直接删除目录。

工程之星使用步骤

一、基准站部分１．架好脚架于未知点上，则大致整平即可。

２．接好电源线和发射天线电缆。

注意电源的正负极正确（红正黑负）。

３．打开主机和电台，主机开始自动初始化和搜索卫星，当卫星数和卫星质量达到要求后（大约１分钟），主机上的STA指示灯开始每秒闪动，同时电台上的TX指示灯开始每秒钟闪１次。

这表明基准站差分信号开始发射，整个基准站部分开始正常工作。

注意：为了让主机能搜索到多数量卫星和高质量卫星，基准站一般应选在周围视野开阔，避免在截止高度角15度以内有大型建筑物；为了让基准站差分信号能传播的更远，基准站一般应选在地势较高的位置。

二、移动站部分1，双击手簿屏幕下方蓝牙图标，点击“扫描设备”，当搜索完设备后，双击所要连接的设备点击“OK。

此时蓝牙端口已经配好。

二，仪器连接1，蓝牙配好后，双击“桌面工程帽图标”打开软件，点击“配置”下“端口设置”，选择与刚才配置的蓝牙号相同的端口号，点击确定。

2，电台设置，点击“配置”下“电台设置”，选择和基准站电台通道相同的数字，点击“切换”，再点击确定。

１．将移动站主机接在碳纤对中杆上，并将接收天线接在主机顶部（如果需要可将手簿用托架架在对中杆的适合位置）。

２．打开主机，主机开始自动初始化和搜索卫星，当达到一定的条件后，主机上的DATA指示灯开始快闪（必须在基准站正常发射差分信号的前提下），RX指示灯开始每秒钟闪１次。

表明已经收到基准站差分信号。

这时就可以正常工作了。

３．打开手簿，启动工程之星软件。

快速双击EGStar图标，如下图：４．启动软件后，进入如下面的界面中单击“工程—>新建工程” 如在弹出的对话框中输入工程名称(一般以当天的时间及项目名称命名,如20100526兰陵东路)输入完毕后点击右下角的“确定”点击“确定” 后，弹出下面的界面，在“坐标系统” 中点击“编辑”在出现的坐标系统列表中再点击“增加”出现下面的界面“参数系统名”输入测区名称选择当地坐标系，一般为Beijing54 或者 Xian80 坐标系再修改当地的中央子午线（临沂大多的中央子午线大多为118）输入完毕后点击OK ，再点击确定。

工程之星3简要操作说明(电台模式)

工程之星3简要操作说明(电台模式)工程之星3.0简要操作手册一、蓝牙设置打开“蓝牙设备管理器（在屏幕右下角任务栏下有蓝牙图标）”，在“蓝牙设备”选项卡中点击“扫描设备”，搜索列表中将列出周围的蓝牙设备。

如下图所示：双击设备节点，将搜索该设备提供的蓝牙服务，如下图所示：双击服务节点，将连接该服务，双击“串口服务”，选择串口号后点确定。

在“串口管理”选项卡中将列出所有正在使用的蓝牙虚拟串口。

如下图所示：完成虚拟串口的建立后，其他应用程序可使用该串口与蓝牙设备进行数据通讯。

二、工程之星操作在蓝牙设置好后直接打开工程之星，会自动连接。

若连接不成功，会提示“打开端口失败，请重新连接”，这时点击“配置”下的“端口设置”把端口设置正确，波特率115200.，点击确定，即可连接，同时自动读取主机的基本信息。

此时可以看到移动站的一些基本信息，不对时需要更改，比如电台通道或网络配置等，下面就更改电台通道和配置网络加以说明：电台设置（使用电台时用）点击“配置→电台设置”，进入下图：从切换通道号的下拉框选中要切换的通道后点击“切换”，几秒中后当“当前通道号”出现要切换的通道号时，表示切换成功，否则出现“连接超时”提示。

出现“连接超时”提示时再重复以上操作即可。

设好电台通道后，在主界面中的指示信号强弱的天线前方将出现通道号。

1、新建工程单击工程，出现下图所示的工程子菜单界面：单击新建工程，出现新建作业的界面，如下图所示：首先在工程名称里面输入所要建立工程的名称，新建的工程将保存在默认的作业路径“\ 我的设备\EGJobs\”里面，然后单击“确定”。

2.坐标系统设置配置—坐标系统：坐标系统下有下拉选项框，可以在选项框中选择合适的坐标系统，也可以点击下边的“浏览”按钮，查看所选的坐标系统的各种参数。

如果没有合适所建工程的坐标系统，可以新建或编辑坐标系统，单击“编辑”按钮，出现如下图所示：单击“增加”或者“编辑”按钮出现下图所示界面输入参考系统名，在椭球名称后面的下拉选项框中选择工程所用的椭球系统，输入中央子午线等投影参数。

南方灵锐s86工程之星30简易操作

工程之星3.0操作（重要提示——自架基站的注意：新版本采用了参数和测量点库联动的方式，因此基站第二次开机如果是自动启动或单点坐标启动都需要新建工程，切记！——用已知WGS84坐标启动除外，CORS除外）一、程序安装Psion手簿7527版工程之星3.0程序文件为EGStar.exe文件，此文件放在手簿的“我的设备\Flash Disk\EGStar\”目录下即可，运行一次桌面上自动生成快捷方式二、蓝牙连接(7527老版蓝牙设置还按老方法)蓝牙硬件默认是启用的（开始—设置—控制面板—电源—内建设备—启用蓝牙打勾）手簿蓝牙联接GPS主机首次需要先进行蓝牙配对打开蓝牙界面有3种方法：1、开始—设置—控制面板—蓝牙2、任务栏右下角蓝牙符号（蓝牙硬件必需是启用状态）3、工程之星—端口配置—蓝牙按钮“已配对”里面如果有配对的其它蓝牙可以选择后“移除”，同时配对主机最多为9台，端口为COM0-COM8。

选择“设备”—“扫描”，如果GPS主机开机就会在Name列出现主机号选择要配对的主机“配对”（如果弹出加密提示不要输入密码），选择打勾“Serial Port”，端口一般选择COM7（没有占用的端口都可以选择）配对成功显示如上图。

蓝牙配对后，GPS在动态模式（基准站/移动站）下运行工程之星自动启用连接，如中间断开可点“配置”—“端口设置”选择相应的端口和波特率“确定”即可重新连接三、配置（此项为工程默认，正常不需调整）电台通道调整：解算精度水平(默认为high,有效预防飞点，可不调整)及差分格式调整(对应基站差分格式，天宝主板为自适应，不需调整)：坐标系、存储、显示、截止角、天线高调整（新建工程时可选）：四、新建工程（打开工程）工程之星3.0是以工程形式来管理作业的，每建一个工程自动生成一个工程总目录，存在我的设备\flash disk\EGJobs\下，不用的工程可以直接删除目录。

工程目录下重要文件说明（文件名和工程名一致）：*.eg（工程）、*.rtk（wgs84大地坐标）、*.dat（地方坐标）有的坐标系直接选择，没有的编辑增加需要的坐标系有参数时可以直接输入并选选择使用参数，一般情况下“四参数”“七参数”“高程参数”等都需要计算才能得出且可自动启用，故新建工程时默认即可。

工程之星3.0操作流程

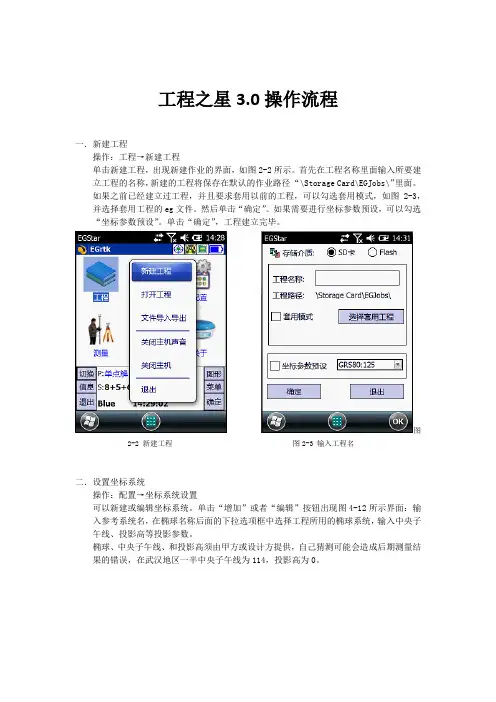

工程之星3.0操作流程一．新建工程操作：工程→新建工程单击新建工程，出现新建作业的界面，如图2-2所示。

首先在工程名称里面输入所要建立工程的名称，新建的工程将保存在默认的作业路径“\Storage Card\EGJobs\”里面。

如果之前已经建立过工程，并且要求套用以前的工程，可以勾选套用模式，如图2-3，并选择套用工程的eg文件。

然后单击“确定”。

如果需要进行坐标参数预设，可以勾选“坐标参数预设”。

单击“确定”，工程建立完毕。

图2-2 新建工程图2-3 输入工程名二．设置坐标系统操作：配置→坐标系统设置可以新建或编辑坐标系统。

单击“增加”或者“编辑”按钮出现图4-12所示界面：输入参考系统名，在椭球名称后面的下拉选项框中选择工程所用的椭球系统，输入中央子午线、投影高等投影参数。

椭球、中央子午线、和投影高须由甲方或设计方提供，自己猜测可能会造成后期测量结果的错误，在武汉地区一半中央子午线为114，投影高为0。

4-11 坐标系统选择编辑图4-12 坐标系统编辑三．采集控制点原始坐标操作：测量→点测量→平滑点击会出现另外5个菜单。

保存按钮，对当前点进行储存，和按"A"键存储一样的效果。

偏移存储。

平滑存储，设置平滑存储次数。

查看已测量的点。

选项按钮，修改屏幕缩放方式，有自动和手动两种方式。

图5-15 点测量点击平滑存储，设置平滑存储次数。

图5-19 平滑存储设置图5-20 平滑存储要采集至少两个控制点，这两个点的连线最好跨越测区，距离最好在1~2公里四．求转换参数（四参数）操作：输入→求转换参数在软件中的四参数指的是在投影设置下选定的椭球内GPS坐标系和施工测量坐标系之间的转换参数。

需要特别注意的是参与计算的控制点原则上至少要用两个或两个以上的点，控制点等级的高低和点位分布直接决定了四参数的控制范围。

经验上四参数理想的控制范围一般都在20-30平方公里以内。

操作：输入→求转换参数，如下图3-41。

一、工程之星操作步骤一、架设基准站，把GPS切换到基准站工作模式(设置工作模式及指示灯在后文有详细介绍)，用多功能电缆线把电瓶和GPS、发射电台链接起来,将发射天线和电台链接起来，并选择合适的电台通道。

（在连接电源的时候，先把两个接线头分别连接到GPS和电台上，再把夹子夹到电瓶上，开机）二、用蓝牙将手簿与移动站链接起来：双击手簿屏幕下方黑色的“小铁塔”图标，在弹出的窗口（如果接收机不是移动站工作模式则需要切换工作模式）中点击搜索，等大约十秒以后手簿会把GPS的机身号搜索出来，双击要绑定的机身号，然后在弹出的菜单中双击ASYNC,若在弹出的菜单中活动选项前有个“√”，点击右上角的OK退出界面；若没有的话则单击活动选项，菜单会自动消失，并且在COM栏下边会出现com7字样，点击右上角的OK 退出。

三、运行工程之星软件：双击桌面工程之星2.0图标；（注：如果桌面没有软件图标，按以下路径可以找到:我的设备/Flash disk/SET UP）四、新建工程：点击工程菜单下的新建工程。

在弹出的窗口中给工程文件取名，点击右上角的ok，再选择相应的坐标系，点击下一步输入中央子午线的经度点击确定。

（注：①其他参数不要轻易修改!②创建工程的方式默认为向导;若选择套用方式创建工程，需要选择相应的工程文件，其扩展名为*.ini，并点击“确定”。

套用方式的优点：不需要选择相应的坐标系和输入中央子午线的经度，并且可以把转换参数一起套用进来）五、求转换参数：首先测量已知点的GPS原始坐标：等移动站的解状态为固定的时候，到两个或两个以上的已知点测量，测量的时候注意修改点名、天线高和天线高类型。

测量完成后依次单击设置→求转换参数→增加，在弹出的对话框中输入一个已知点的点名和已知坐标，点击右上角的ok，在弹出的界面单击从坐标管理库选点，点击导入，在弹出的窗口中选择开始时测量的GPS原始坐标文件（其扩展名为*.rtk）并点击确定，在弹出的窗口点击右上角的OK，导入GPS原始坐标。

工程之星操作步骤

一、工程之星操作步骤一、架设基准站，把GPS切换到基准站工作模式(设置工作模式及指示灯在后文有详细介绍)，用多功能电缆线把电瓶和GPS、发射电台链接起来,将发射天线和电台链接起来，并选择合适的电台通道。

（在连接电源的时候，先把两个接线头分别连接到GPS和电台上，再把夹子夹到电瓶上，开机）二、用蓝牙将手簿与移动站链接起来：双击手簿屏幕下方黑色的“小铁塔”图标，在弹出的窗口（如果接收机不是移动站工作模式则需要切换工作模式）中点击搜索，等大约十秒以后手簿会把GPS的机身号搜索出来，双击要绑定的机身号，然后在弹出的菜单中双击ASYNC,若在弹出的菜单中活动选项前有个“√”，点击右上角的OK退出界面；若没有的话则单击活动选项，菜单会自动消失，并且在COM栏下边会出现com7字样，点击右上角的OK 退出。

三、运行工程之星软件：双击桌面工程之星2.0图标；（注：如果桌面没有软件图标，按以下路径可以找到:我的设备/Flash disk/SET UP）四、新建工程：点击工程菜单下的新建工程。

在弹出的窗口中给工程文件取名，点击右上角的ok，再选择相应的坐标系，点击下一步输入中央子午线的经度点击确定。

（注：①其他参数不要轻易修改!②创建工程的方式默认为向导;若选择套用方式创建工程，需要选择相应的工程文件，其扩展名为*.ini，并点击“确定”。

套用方式的优点：不需要选择相应的坐标系和输入中央子午线的经度，并且可以把转换参数一起套用进来）五、求转换参数：首先测量已知点的GPS原始坐标：等移动站的解状态为固定的时候，到两个或两个以上的已知点测量，测量的时候注意修改点名、天线高和天线高类型。

测量完成后依次单击设置→求转换参数→增加，在弹出的对话框中输入一个已知点的点名和已知坐标，点击右上角的ok，在弹出的界面单击从坐标管理库选点，点击导入，在弹出的窗口中选择开始时测量的GPS原始坐标文件（其扩展名为*.rtk）并点击确定，在弹出的窗口点击右上角的OK，导入GPS原始坐标。

S730手簿(工程之星2.8)简单操作步骤

（工程之星2.8）简单操作步骤架好基站后移动站能收到固定解以后：●第一步：新建工程：（2010）-ok-椭球系名称选择（xian80）—中央子午线（120）其他不用改—下一步—下一步-确定●第二步：设置-其他设置-移动站天线高-杆高2米●第三步：求转换参数，：去这几个控制点分别采集控制点的原始坐标，这些点会自动保存到坐标管理库中去。

然后求取参数：设置-求转换参数-增加-输入一个已知点A的坐标，ok-选择第一项（从坐标管理库中选点）--导入-找到2010.RTK文件然后导进去，然后选中你这个已知点A的原始坐标（就是你刚在外面采集的,最好名为a，方便查找），确定-ok然后依次输入这几个点的已知坐标（xian80）和原始坐标（wgs84），保存成（2010.cot）后点击应用。

查看精度：在求转换参数后看水平精度和高程精度，或是查看四参数旋转角和比例接近1●第四步：校正：如果基站搬站了或是移动位置了，需要进行校正，文件→新建文件→给要新建的文件起一个名字（123）→确定。

工具→校正向导→选择基站架设的位置→下一步→输入已知点的坐标/天线高（2米）气泡居中后→点击校正→确定。

当你完成以上操作时，你就可以进行正常的测量了，操作方法：按一下字母A即为采集坐标点，双击B则是查看坐标点。

●第五步：文件转换：转换倒入 CASS该转换是将今天测量的数据转换成CASS认可的数据格式，以便我们展点用；操作方法：文件→文件输出→点击源文件（该文件是你今天干活起的名字，例如：今天起的名字叫做123）你选中123→确定→点击目标文件（该文件是你今天要倒入到CASS的文件名，）→123cass→确定→点击转换→OK。

●第六步：数据传输将数据线和电脑连接→稍等一会电脑会弹出一个对话框，此时你选择“否”，然后下一步；此时会在弹出另一个对话框→点击浏览→FLASH DISK →JOBS→进入你今天作业的工程→（或者选择你今天在工程下面新建的文件）→DATA→选择123cass，将他拖出来即可！！！七：放线：⒈点放样：此功能是用来放样点坐标用的。
