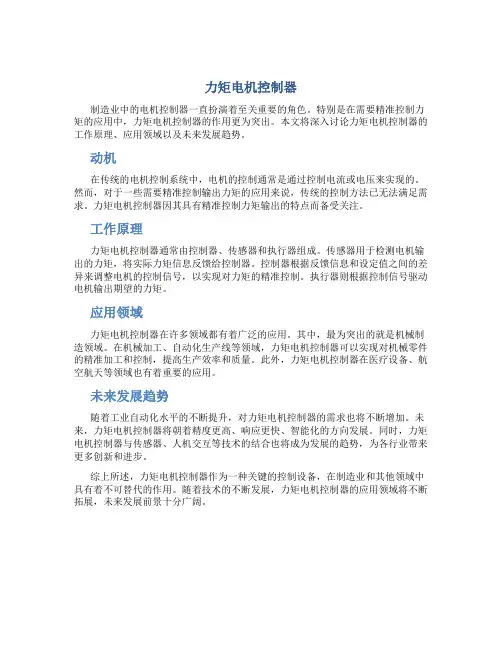

力矩电机控制器
力矩电机控制器
制造业中的电机控制器一直扮演着至关重要的角色。
特别是在需要精准控制力矩的应用中，力矩电机控制器的作用更为突出。
本文将深入讨论力矩电机控制器的工作原理、应用领域以及未来发展趋势。
动机
在传统的电机控制系统中，电机的控制通常是通过控制电流或电压来实现的。
然而，对于一些需要精准控制输出力矩的应用来说，传统的控制方法已无法满足需求。
力矩电机控制器因其具有精准控制力矩输出的特点而备受关注。
工作原理
力矩电机控制器通常由控制器、传感器和执行器组成。
传感器用于检测电机输出的力矩，将实际力矩信息反馈给控制器。
控制器根据反馈信息和设定值之间的差异来调整电机的控制信号，以实现对力矩的精准控制。
执行器则根据控制信号驱动电机输出期望的力矩。
应用领域
力矩电机控制器在许多领域都有着广泛的应用。
其中，最为突出的就是机械制造领域。
在机械加工、自动化生产线等领域，力矩电机控制器可以实现对机械零件的精准加工和控制，提高生产效率和质量。
此外，力矩电机控制器在医疗设备、航空航天等领域也有着重要的应用。
未来发展趋势
随着工业自动化水平的不断提升，对力矩电机控制器的需求也将不断增加。
未来，力矩电机控制器将朝着精度更高、响应更快、智能化的方向发展。
同时，力矩电机控制器与传感器、人机交互等技术的结合也将成为发展的趋势，为各行业带来更多创新和进步。
综上所述，力矩电机控制器作为一种关键的控制设备，在制造业和其他领域中具有着不可替代的作用。
随着技术的不断发展，力矩电机控制器的应用领域将不断拓展，未来发展前景十分广阔。
交流力矩电机控制器的电路原理与检修
交流力矩电机控制器的电路原理与检修交流力矩电机控制器的电路原理与检修一、交流力矩电动机性能简述力矩电动机，又分为交流力矩电动机和直流力矩电动机，在电路结构上与一般的交、直流电动机相类似，但在性能上有所不同。
本文以交流力矩电机控制器的原理和检修内容为重点。
交流力矩电动机转子的电阻比变通交流电动机的转子电阻大，其机械特性比较软。
对力矩电机的使用所注重的技术参数主要是额定堵转电压、额定堵转电流和额定堵转电流下的堵转时间等。
力矩电动机是一种具有软机械特性和宽调速范围的特种电机，允许较大的转差率，电机轴不是像变通电机一样以恒功率输出动力而是近似以恒定力矩输出动力。
当负载增加时，电机转速能随之降低，而输出力矩增加；力矩电动机的堵转电流小，能承受一定时间的堵转运行。
配以晶闸管控制装置，可进行调压调速，调整范围达1：4；力矩电动机适用于纺织、电线电缆、金属加工、造纸、橡胶塑料以及印刷机械等工业领域，其机械特性特别适用于卷绕、开卷、堵转和调速等工艺流程。
早期对力矩电动机的调速和出力控制，是采用大功率三相自耦变压器，来调节力矩电机的电源电压，电力电子技术相对成熟后，逐步过渡到采用晶闸管调速（调压）电路和变频器调速（调频），实施对力矩电动机的调速控制。
交流力矩电动机的晶闸管调速控制器，与一般的三相晶闸管调压电路（主电路结构和控制电路）是相同的，只不过驱动负载有所不同而已。
有的设备在控制环节引入电流或电压负反馈闭环控制，改善了起动和运行性能，也提高了机械特性硬度。
2 、一款最简单的力矩电动机控制器_此主题相关图片如下，点击图片看大图：图1 HDY-2型力矩电机控制器这是一款适用于额定堵转电流12A以下小功率三相力矩电动机的控制器电路，整机电路安装于一个小型机壳内，机器留有6个接线端子，三个为电源进线端子，三个为电机接线端子。
主电路采用双向晶闸管BT139（三端塑封元件），工作电流16A，耐压600V，触发电流≤50mA。
交流力矩电机控制器的电路原理与检修
交流力矩电机控制器的电路原理与检修一、电路原理1.电源电路：电源电路主要是为控制器提供电源。
一般情况下，电源电路包括变压器、整流器和滤波器。
变压器将输入电压调整到合适的工作范围内，整流器将交流电转换为直流电，滤波器则用于过滤电源中的杂散信号，保证控制器正常工作。
2.传感器电路：传感器电路用于检测电动机的运行状态，将信号传递给控制电路。
常见的传感器包括电压传感器、电流传感器和速度传感器。
电压传感器用于检测电机的电压，电流传感器用于检测电机的电流，速度传感器用于检测电机的转速。
传感器将检测到的信号转换为电压信号，并传递给控制电路进行处理。
3.控制电路：控制电路主要是接收传感器电路传递过来的信号，并根据信号调节电机的电压、频率和相位。
控制电路包括比较器、计数器和逻辑控制器等。
比较器用于比较传感器信号和预设值，计数器用于计算电机的转速，逻辑控制器用于根据计数器的数值决定调节电压、频率和相位的方式。
4.驱动电路：驱动电路用于控制电机的转速和转矩。
驱动电路一般包括功率放大器和电机接口电路。
功率放大器将控制信号放大到合适的电平，电机接口电路将放大器的输出信号传递给电机，从而实现对电机的控制。
二、检修方法1.检查电源电路：检查电源电路的连接是否正常，变压器是否工作正常，整流器和滤波器是否损坏。
如果发现问题，应及时更换故障部件。
2.检查传感器电路：检查传感器电路的连接是否正常，传感器是否工作正常。
可以使用万用表或示波器对传感器输出的信号进行测量，并与预设值进行对比，判断传感器是否工作正常。
3.检查控制电路：检查控制电路的电路连接是否正常，比较器和计数器是否工作正常。
可以使用示波器对控制电路的输出信号进行测量，并与预设值进行对比，判断控制电路是否工作正常。
4.检查驱动电路：检查驱动电路的连接是否正常，功率放大器和电机接口电路是否工作正常。
可以使用示波器对驱动电路的输出信号进行测量，并与预设值进行对比，判断驱动电路是否工作正常。

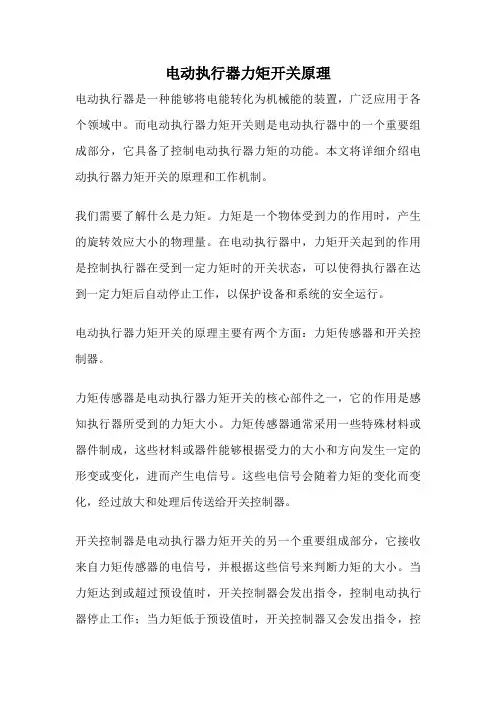

电动执行器力矩开关原理
电动执行器力矩开关原理电动执行器是一种能够将电能转化为机械能的装置，广泛应用于各个领域中。
而电动执行器力矩开关则是电动执行器中的一个重要组成部分，它具备了控制电动执行器力矩的功能。
本文将详细介绍电动执行器力矩开关的原理和工作机制。
我们需要了解什么是力矩。
力矩是一个物体受到力的作用时，产生的旋转效应大小的物理量。
在电动执行器中，力矩开关起到的作用是控制执行器在受到一定力矩时的开关状态，可以使得执行器在达到一定力矩后自动停止工作，以保护设备和系统的安全运行。
电动执行器力矩开关的原理主要有两个方面：力矩传感器和开关控制器。
力矩传感器是电动执行器力矩开关的核心部件之一，它的作用是感知执行器所受到的力矩大小。
力矩传感器通常采用一些特殊材料或器件制成，这些材料或器件能够根据受力的大小和方向发生一定的形变或变化，进而产生电信号。
这些电信号会随着力矩的变化而变化，经过放大和处理后传送给开关控制器。
开关控制器是电动执行器力矩开关的另一个重要组成部分，它接收来自力矩传感器的电信号，并根据这些信号来判断力矩的大小。
当力矩达到或超过预设值时，开关控制器会发出指令，控制电动执行器停止工作；当力矩低于预设值时，开关控制器又会发出指令，控制电动执行器重新开始工作。
开关控制器的设计通常会根据实际需求来确定力矩的预设值，以满足不同应用场景的要求。
总结一下，电动执行器力矩开关的工作原理可以归纳为以下几个步骤：首先，力矩传感器感知执行器所受到的力矩大小，并将其转化为电信号；然后，这些电信号经过放大和处理后传送给开关控制器；最后，开关控制器根据接收到的信号判断力矩的大小，并控制电动执行器的工作状态。
电动执行器力矩开关的应用非常广泛，特别是在一些需要对力矩进行精确控制的场合中。
比如，工业生产中的自动化装置、机械设备和生产线等，都需要对执行器的力矩进行控制，以保证设备的正常运行和生产效率的提高。
此外，电动执行器力矩开关也被广泛应用于一些安全保护装置中，例如防止电机超载、防止机械设备损坏等。

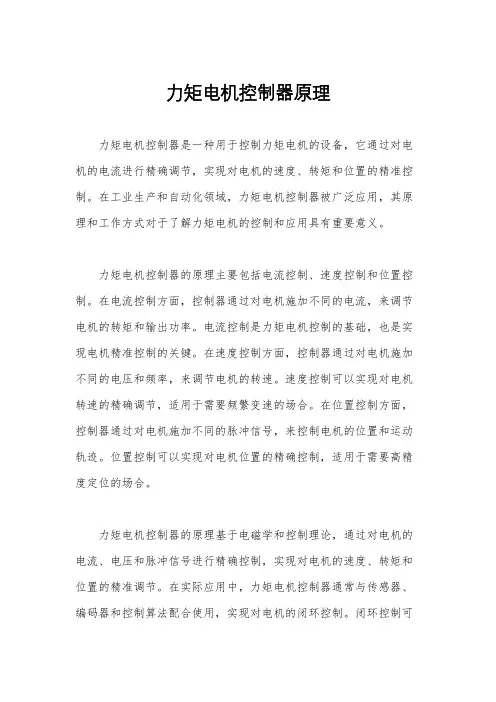

力矩电机控制器原理
力矩电机控制器原理力矩电机控制器是一种用于控制力矩电机的设备，它通过对电机的电流进行精确调节，实现对电机的速度、转矩和位置的精准控制。
在工业生产和自动化领域，力矩电机控制器被广泛应用，其原理和工作方式对于了解力矩电机的控制和应用具有重要意义。
力矩电机控制器的原理主要包括电流控制、速度控制和位置控制。
在电流控制方面，控制器通过对电机施加不同的电流，来调节电机的转矩和输出功率。
电流控制是力矩电机控制的基础，也是实现电机精准控制的关键。
在速度控制方面，控制器通过对电机施加不同的电压和频率，来调节电机的转速。
速度控制可以实现对电机转速的精确调节，适用于需要频繁变速的场合。
在位置控制方面，控制器通过对电机施加不同的脉冲信号，来控制电机的位置和运动轨迹。
位置控制可以实现对电机位置的精确控制，适用于需要高精度定位的场合。
力矩电机控制器的原理基于电磁学和控制理论，通过对电机的电流、电压和脉冲信号进行精确控制，实现对电机的速度、转矩和位置的精准调节。
在实际应用中，力矩电机控制器通常与传感器、编码器和控制算法配合使用，实现对电机的闭环控制。
闭环控制可以实时反馈电机的状态信息，对电机进行更精准的控制，提高系统的稳定性和响应速度。
力矩电机控制器的原理对于理解力矩电机的控制和应用具有重要意义。
掌握力矩电机控制器的原理，可以帮助工程师和技术人员更好地设计和应用力矩电机控制系统，提高系统的性能和可靠性。
同时，了解力矩电机控制器的原理，也有助于对电机控制技术的深入理解，为相关领域的研究和应用提供理论支持。
总之，力矩电机控制器是一种重要的电机控制设备，其原理包括电流控制、速度控制和位置控制。
掌握力矩电机控制器的原理，对于理解电机控制技术和应用具有重要意义，有助于提高系统的性能和可靠性，推动相关领域的发展和进步。

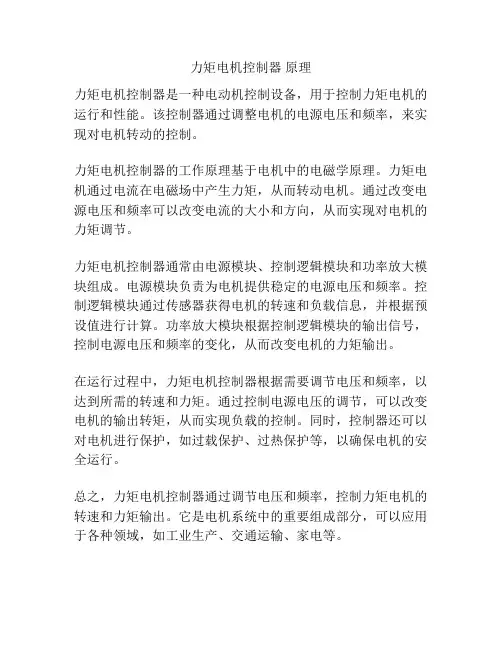

力矩电机控制器 原理
力矩电机控制器原理
力矩电机控制器是一种电动机控制设备，用于控制力矩电机的运行和性能。
该控制器通过调整电机的电源电压和频率，来实现对电机转动的控制。
力矩电机控制器的工作原理基于电机中的电磁学原理。
力矩电机通过电流在电磁场中产生力矩，从而转动电机。
通过改变电源电压和频率可以改变电流的大小和方向，从而实现对电机的力矩调节。
力矩电机控制器通常由电源模块、控制逻辑模块和功率放大模块组成。
电源模块负责为电机提供稳定的电源电压和频率。
控制逻辑模块通过传感器获得电机的转速和负载信息，并根据预设值进行计算。
功率放大模块根据控制逻辑模块的输出信号，控制电源电压和频率的变化，从而改变电机的力矩输出。
在运行过程中，力矩电机控制器根据需要调节电压和频率，以达到所需的转速和力矩。
通过控制电源电压的调节，可以改变电机的输出转矩，从而实现负载的控制。
同时，控制器还可以对电机进行保护，如过载保护、过热保护等，以确保电机的安全运行。
总之，力矩电机控制器通过调节电压和频率，控制力矩电机的转速和力矩输出。
它是电机系统中的重要组成部分，可以应用于各种领域，如工业生产、交通运输、家电等。
三相力矩电机控制器原理
三相力矩电机控制器原理
三相力矩电机控制器，主要用于将三相交流电压转变成直流电压的电子设备，是工业控制中的核心部件，广泛应用于电力、冶金、化工、石油等各个行业。
一般用于各种工业自动化的控制系统中。
三相力矩电机控制器由交流接触器和电动机两部分组成。
电动机是一个磁场中的旋转磁极，由一套机械系统驱动，在其中产生旋转磁场，其速度与磁极对数有关。
在电动机中，交流接触器可在两种情况下工作：当负载转矩很小时（如轻负载），电动机处于空载状态；当负载转矩很大时（如重负载），电动机处于负载状态。
交流接触器的一个重要特性是它可以在两种情况下均能保持额定转矩；同时，它也可以在一个工作周期内自动地改变其吸合电压和释放电压。
在实际使用中，这种特性主要是通过改变其工作周期的长短来实现的。
在电动机启动过程中，一般采用低速挡工作以减少电流冲击，以减小电动机的温升；当电动机处于低速运行时（如轻负载），一般采用高速挡工作以提高其功率因数。
—— 1 —1 —。
力矩电机控制器工作原理
力矩电机控制器工作原理首先，了解力矩电机的工作原理对于理解力矩电机控制器的工作原理至关重要。
力矩电机是一种基于电磁原理的电机，它的根本原理是通过电流激励电磁线圈，在电磁力的作用下产生转矩。
转矩的大小与电磁线圈内部的磁场强度成正比。
在力矩电机中，转子是由永磁体或电磁线圈组成的，配以感应线圈作为定子，电流通过感应线圈后产生磁场，与转子磁场相互作用，从而产生力矩。
首先是信号生成部分。
在力矩电机控制器中，通常会使用传感器来检测力矩电机的转矩、速度和位置等参数。
常见的传感器包括编码器和霍尔传感器。
编码器通过检测转矩电机转子位置的变化，确定转子的角度和速度。
而霍尔传感器则通过检测磁场的变化，确定转子的位置和速度。
通过传感器测量得到的参数可以反馈给控制器，作为控制信号的输入。
控制器接收到这些参数之后，可以根据设定的控制算法进行处理，并产生相应的控制信号。
其次是信号驱动部分。
信号驱动部分主要由功率放大器和电源组成。
功率放大器负责将控制信号放大，并转换为适合驱动力矩电机的电流和电压输出。
电源则提供所需的电能，保证力矩电机正常运行。
在力矩电机控制器中，常见的驱动方式有电压控制和电流控制两种。
电压控制方式是通过控制输出电压的大小和方向来实现对力矩电机的控制。
电流控制方式则是通过控制输出电流的大小和方向来实现对力矩电机的控制。
具体采用哪种控制方式，需要根据实际应用场景来确定。
力矩电机控制器的工作过程可以简单描述为：首先，传感器检测力矩电机的转矩、速度和位置等参数，并将其反馈给控制器。
其次，控制器根据设定的控制算法处理这些参数，并产生相应的控制信号。
接着，控制信号经过功率放大器放大，并转换为适合驱动力矩电机的电流和电压输出。
最后，力矩电机接收到这些电流和电压，并根据其大小和方向产生相应的转矩，实现精确的控制。
总结起来，力矩电机控制器通过信号生成和信号驱动两部分的工作，实现对力矩电机的精确控制。
通过控制电流和电压的大小和方向，可以实现对转矩电机的转矩、速度和位置等参数的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
力矩电机控制器工作原理:
力矩电机控制器Y LJ-K-3-F系列是在原YKT-3，LTS系列力矩电机控制器的基础上改制的一种新型的电子调压（开、闭环）控制装置，主要特点是在线速度变化后，张力仍能保持在所允许的范围内，适用于卷绕产品时的张力基本保持不变，电机性能与卷绕性能协调匹配，因此能代替传统复杂的设备系统，可大大节省投资。
是机电一体化力矩电机的理想配套装置。
控制器采用可控硅对电机无级调速、电压调节平稳，起动性能好、体积小、重量轻、效率高、解决传统设备维护困难的缺点，延长使用寿命。
本控制器有开环、闭环控制两种模式。
开环控制有系统简单、调整方便等优点，闭环控制是指系统中由检测传感器，如张力传感器、速度传感器、电流传感器、位移传感器、温度传感器、流量传感器等，将所需控制的物理量转换成电压讯号反馈到控制器中，控制器通过调压方式对这些物理量实现闭环控制。
控制器采用GB3797-89及Q/JBHZ2-99标准。
主要技术数据
1、额定电压：三相380V±10%；频率： 50Hz或60Hz。
2、输出电压范围：电压从70V到365V。
3、输出最大电流：6、8A、12、22、32、50、80A。
4、输出电压三相偏差：±3%。
5、转矩调节比：10﹕1。
使用条件
1、环境温度：-5℃~+40℃，温度变化率应不大于5℃/h。
2、相对湿度：在40℃时，不超过50%；在20℃以下时，不超过90%，相对湿度的变化率不超过5%/h，且无凝露现象。
3、安装使用地点的海拔高度不超过1000m。
4、控制器在使用环境中，不得有过量的尘埃和足以使电气元器件金属腐蚀的气体。
5、控制器工作时，外部振动频率≦150Hz，振动加速度不得超过5m/s2。
6、交流输入电源
a、电压持续波动范围±10%；短暂波动不超过-10%~+15%；
b、频率波动不超过±2%,频率的变化速度不超过±1%/S ;
c、三相电源的不平衡度不大于2%；
d、波形畸变不超过5%。
工作原理与电路特性：
控制器主要电路采用三相全波Y联接，可任意选择所需要的负载形式，即为三角形或星形（星形负载中线不必联接）；与其他类型电路相比这样的电路优点是输出谐波分量低，使电机内部损耗小于任何一种其他类型的电路，则电路效率高，并对邻近通讯电路干扰小，是控制器各种形式主电路中最为理想的一种。
控制器采用进口的双向晶闸管，改变流过电机交流电流的导通角，从而使电机的工作电压从70V~365V连续可调，以适应不同的工作情况；控制电路中采用宽脉冲及光电耦合管来触发主晶闸管，采用自动跟踪控制方法，用三相网路相位同步控制，保证三相输出自动平衡，并通过输出反馈控制，能有效地防止电机在运行过程调压失控；其次对电机起动、关机均采取了控制措施。
因此产品性能优良，具有抗干扰能力强，起动性能好，平稳，无电流冲击，运行稳定，可靠等优点。
本控制器除具有同类型控制器特点之外，还有以下独具的特点。
1. 控制器有二种工作模式选择：即调压工作模式、反馈控制模式。
调压工作模式：工作电压从70V~365V连续可调。
反馈控制模式：可进行恒张力反馈或速度反馈控制，视反馈信号性质的不同。
2. 缺相保护功能：当输入三相电源电压缺相时，控制器能自动中断输出，以避免因缺相电机长时间堵转时，电机与控制器中的主晶闸管烧坏。
3. 过热保护功能：当控制器与电机配套不当而过载，或工作环境温度超标及其他因素造成主晶闸管过热超过限值时，控制器能自动中断输出。
4. 在电路结构上有下面的特点。
使本控制器工作更为可靠稳定。
三相电压与电流的平衡这是控制器重要的性能指标，本控制器采用三相电压自动同步移相控制方法，以及对电路与参数一次精心设计来保证输出三相电压与电流的自动平衡，无需通过电位器在控制器调试时进行调整，一般控制需通过多只电位器来调试，三相电压电流的输出平衡。
用途：本产品适用于冶金、印刷、石油化工、纺织、塑料、电线电缆、造纸、锅炉、起重、机床、通用机械等行业中的卷绕设备，卷绕直径从开始阶段到最后阶段逐渐增大的整个过程中张力和线速度的变化保持在允许的范围内。
=======================================================。
