桥梁单梁（板）静载试验分析一、序言随着近年来公路建设的发展，各种桥梁的建设也日渐增加，而因造价、工期、施工难度等各种因素的影响，大部分桥梁预制、吊装的组合梁（板）桥，而在架设梁（板）前对单梁（板）及在成桥后对全桥做静载试验检测设计是否安全、施工质量是否满足规及设计要求的重要手段，在此，本文仅对架设前单梁（板）静载试验的程序及主要的注意事项作一简单分析，并以《省市洛界公路王三庄桥20M先法预应力钢铰线低高度箱梁静载试验报告》为例，并援以一些其它桥梁的单梁静载试验加以比照。
示例中的桥梁为低高度预应力组合简支箱梁，采用先法钢绞线，跨径20M，计算跨径19.5M，设计梁高95CM，每片梁宽244CM，主梁间用现浇湿接缝连系。
二、试验前的理论分析在试验前应按照设计图纸对桥梁进行结构分析，以便确定试验方法、荷载大小、测点布置等。
（一）各梁（板）横向分布系数的计算首先，应依照设计图纸计算出各主梁（板）的截面几荷特征值如面积、截面抗弯（抗扭）惯矩、主梁每延米抗扭惯矩，中性轴位置等。
（采用毛截面或换算截面均可，依据以往经验，由二者计算出的横向分布系数的差异很小，可不予考虑。
）..然后，根据梁（板）间的组合情况选用横向分布系数的计算方法，如示例中的桥梁可采用G－M法、刚性横梁法或二者同时采用，取用最不利的情况，而如果是空心板桥则应采用铰接板法。
在横向分布系数得出后，综合考虑预制梁的情况（中、边梁的预制宽度，截面几何特征值等），取用最大的横向分布系数，留待下一步分析时采用。
（二）、计算二期恒载＋活荷载的各项力由于试验时，预制梁已成形且钢束拉完毕，即一期恒载已加载完成，所以计算的各项力应是二期恒载＋活载形成的，其中包括主梁（板）间的湿接缝（铰缝）、桥面系、活载、冲击荷载、温度力、混凝土收缩徐变等，且各项荷载间应进行荷载组合，选取最不利组合计算其控制截面的弯矩、剪力等各项力，但此力值为全桥建成后主梁（板）全截面承受的二期恒载＋活载力值，而在某些情况下，预制梁比成桥时的截面尺寸要小（如示例中的主梁间有湿接缝），截面几何特征值也要小一些，因此，应将力值按照各相关公式中预制梁与成桥后主梁全截面的截面几何特征值的关系进行修正，然后取用修正值做试验的基础数据。

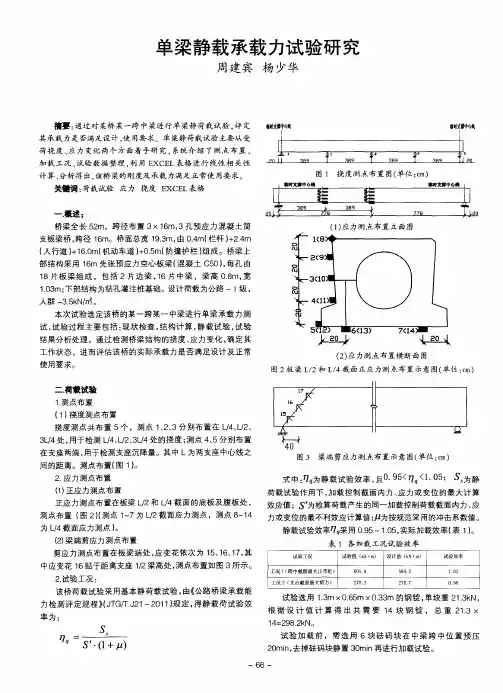

单梁静载承载力试验研究
间的距离。测点布置（ 图１ ） 。 ２ ． 应 力 Fra bibliotek 点 布 置
（ １ ） 正应 力测点布置 正应力测点 布置在板梁 Ｌ ／ ２和 Ｌ ／ ４截面 的底 板及腹板 处 ， 测点布置 （ 图 ２） （ 测点 １ ～ ７为 Ｌ ／ ２截面应力测点 ，测点 ８ ￣ １ ４ 为Ｌ ／ ４截面应力测点 ） 。
（ ２ ） 梁端剪应力测点布置 剪应力测点布置 在板梁端处 ， 应 变花依次 为 １ ５ 、 １ ６ 、 １ ７ ， 其 中应 变花 １ ６贴于距离支座 １ ／ ２梁高处 ， 测点布置如图 ３所示 。 ２ ． 试验 工况 ： 该桥荷载试验 采用基本静 荷载试验 ， 由《 公路 桥梁承载 能 力检测 评定规 程》 （ Ｊ Ｔ Ｇ ／ Ｔ Ｊ ２ １ —２ ０ １ １ ） 规定， 得 静载荷 试验 效
单梁静载承载 力试验研究
周 建 宾 杨 少华
摘要 ： 通过对 某桥 某一跨 中梁进行单 梁静 荷栽试验 ， 评定
其承载力是否满足设计 、 使 用要 求 。单 梁 静 荷 载 试 验 主 要 从 受
赣 时 竞 孽 中 心 藏
荷挠度 、 应力 变化 两个方 面着手研 究 ， 系统介 绍 了测 点布 置 、
一 ．
桥 梁全长 ５ ２ ｍ，跨 径布置 ３ Ｘ １ ６ ｍ， ３孔预 应力 混凝 土简
支板梁桥 ， 跨径 １ ６ ｍ。桥面 总宽 １ ９ ． ３ ｍ， 由０ ． ４ ｍ（ 栏杆 ） ＋ ２ ． ４ ｍ
（ 人行道 ） ＋ １ ６ ． ０ ｍ（ 机动 车道 ） ＋ ０ ． ５ ｍ（ 防撞护 栏 ） 组成。桥梁 上
本 次试验选定该 桥的某一跨 某一 中梁进 行单梁 承载力 测 试， 试验过 程主要包 括 ： 现状检 查 。 结构计 算 ， 静载 试验 ， 试 验 结果分析处理 。通过检 测桥梁结构 的挠度 、 应力 变化 ， 确定 其 工作状态 ，进而评估该 桥的实 际承载 力是 否满 足设计及 正常
单梁荷载试验方案
单梁荷载试验检测方案1.工程概况1.1桥梁概况全线共设置大桥489.5m/1座，中桥386.26m/7座，小桥76.08m/3座，具体设置详见下表。
桥梁设置一览表1.2桥梁主要技术指标（1）公路等级：二级公路；（2）设计时速：60km/h；（3）设计荷载：公路-Ⅰ级；（4）地震动峰值加速度：依据《中国地震动参数区划图》GB18306-2015，线路所在的商南县富水镇、城关镇地震动峰值加速度为0.10g，基本地震动加速度反应谱特征周期为0.35s，对应的地震设防烈度为7度；过风楼镇地震动峰值加速度为0.05g，基本地震动加速度反应谱特征周期为0.35s，对应的地震设防烈度为6度；（5）设计洪水频率：大中桥为1/100，小桥、涵洞为1/50；（6）其他指标按《公路工程技术标准》（JTGB01-2014）的规定执行。
1.3桥梁主要材料（1）预应力混凝土预制空心板及小箱梁为C50混凝土，墩台盖梁、墩身、桥台耳背墙、牛腿、肋板，承台及桩基础、搭板、护栏均为C30混凝土。
垫石采用C40小石子混凝土，挡块混凝土标号同盖梁。
U型桥台上侧墙为C30混凝土，下侧墙、台身、基础为C25片石混凝土。
（2）空心板桥面铺装采用9cm厚沥青混凝土+防水层+10cm厚C50混凝土现浇层。
（3）小箱梁桥面铺装采用9cm厚沥青混凝土+防水层+8cm厚C40混凝土现浇层。
（4）钢绞线：低松弛高强度预应力钢绞线应符合GB/T5224-2014的规定。
单根钢绞线直径φs=15.2mm，钢绞线面积A＝140mm2，钢绞线标准强度f PK=1860MPa，弹性模量E p=1.95×105MPa。
（5）普通钢筋：采用HPB300级和HRB400级钢筋。
采用新的国家标准：HPB300钢筋，应符合《钢筋混凝土用热轧光圆钢筋》GB1499.1—2008的规定；HRB400钢筋应符合《GB1499.2—2007》的规定。
2.静载试验2.1静载试验的目的通过静载试验确定梁板承载能力是否满足设计荷载要求。
单梁试验方案(吊梁)
目录1工程概述 (1)2试验目的 (2)3检测依据 (2)4试验内容 (2)5试验实施 (2)5.1 试验荷载确定原则 (3)5.2 加载方法 (3)5.3 量测方法 (4)5.4 控制截面及测点布置 (4)5.5 静载试验规则 (6)6荷载效率及加载分级 (7)6.1.1 控制内力的计算 (7)6.1.2 试验荷载的加载分级和静力试验荷载效率 (8)7静载试验控制值 (8)8人员分工 (9)9安全生产保护措施 (9)10质量保证方案 (9)中山东部快线25m预制小箱梁单梁静载试验方案1工程概述榄横路高架桥位于中山市南朗镇，属于中山东部快线25m预制小箱梁单梁静载试验方案，桥梁分左右两幅，桥梁起点桩号左幅ZK50+022.500（右幅K50+038.600）,终点桩号左幅ZK55+323.379（右幅K55+323.000），路线全长5.301km（以左幅计）。
该桥上部构造主要采用预应力混凝土预制小箱梁和预应力连续箱梁，除左幅第一联、第十四联、第五十六联，右幅第一联、第十四联、第五十六联为预应力连续箱梁，其余各联均为预应力混凝土预制小箱梁。
本次单梁静力荷载试验对象主要为预应力混凝土预制小箱梁，上部结构（预应力混凝土预制小箱梁）主要桥跨组合包括：(2×25) m、(3×25) m、(4×25) m、(2×30) m、(3×30) m、(4×30) m、(3×23) m等。
单幅桥梁标准全宽13.50 m，横向布置为：0.50 m(防撞护栏)+12.50 m(车行道)+0.50 m(防撞护栏)，横桥向布置4片，梁距3.27 m，湿接缝为0.67 m。
标准箱梁跨中梁高1.40 m，顶板宽3.045 m（边梁）/ 2.60 m（中梁），顶板厚0.18 m，底板宽1.00 m，腹板厚0.18 m。
标准截面上部预制主梁采用C50混凝土，湿接缝及现浇连续接头采用C50混凝土。
单梁静载试验方案
目 录一、工程概况 (1)1．主要技术指标 (1)2．材料规格 (1)二、试验目的及依据 (1)1．梁（板）静载试验目的 (1)2．试验技术标准及依据 (2)三、梁（板）静载试验 (2)1．试验仪器 (2)2．测试项目 (2)3．测点布置 (3)4．加载方式 (3)5．理论计算 (8)6．试验前准备 (11)7．试验中止的条件 (11)8．注意事项 (11)9．试验结果分析评定 (12)一、工程概况德兴至上饶高速公路位于江西省东北部，路线总体上是由北向南走向，起点位于德兴市花桥镇小目源，终于上饶市信州区沙溪镇白石地村东南侧，主线全长61.222km。
采用双向四车道标准建设，设计速度为80公里/小时，整体式路基宽度为21.5米，分离式路基宽度为11.25米，沥青混凝土路面，连接线按二级公里标准建设。
江西省德兴至上饶高速公路梁桥的上部构造基本采用先简支后结构连续的后张法预应力箱梁与先简支后结构连续的后张法预应力T梁，梁间横向通过湿接缝联结。
1.主要技术指标1.1设计荷栽：公路—Ⅰ级；1.2环境类别：Ⅰ类；II类；1.3设计安全等级：一级；1.4桥面宽度：见图；1.5桥面横坡均为2%；1.6跨径：箱梁（25米），T梁（30米、40米）。
2.材料规格2.1桥面铺装：4cm厚改性沥青混凝土抗滑表层+ 6cm中粒式改性沥青混凝土+多组分环氧沥青层+10cm C50混凝土。
2.2混凝土标号：C50碎石砼；封锚及铰接缝均采用C50碎石砼，预应力砼孔道灌浆采用C50水泥浆。
2.3钢筋及钢绞线：符合GB/T 5224—2003规定；预应力钢绞线抗拉强度标准值为=1.95×105MPa。
1860MPa，弹性模量EP二、试验目的及依据1.梁（板）静载试验目的静载试验是对梁(板)结构工作状态进行直接测试的一种鉴定手段，在试验荷载作用下，通过测试梁(板)结构的静应变、静挠度，藉以判断梁(板)结构的工作状态和受力性能，积累科学技术资料，为设计提供可靠试验资料。
桥梁单梁静载试验及承载能力评定
行 、相互 校核 。
（１）试 验梁 的选 择 首先 ，应根据前一步计算结果 ，综合 比较 中、边 梁 （板 ）的内力及换算截面几何特征值 ，初步确定试 验 的主 梁 （板 ）的类 别 。 其 次 ，应 着 眼 于成桥 后 运 营 的安 全 ，会 同业 主 、 设 计 、监 理 、施工 有 关 方面 ，依 据 施 工情 况 及有 关 资 料 ，选用 施工 质量 最差 ，成桥后 最不 安全 的梁 （板 ）做 为试 验 梁 （板 ）。 （２）试 验方 案 依据 前面 理论分 析 中得 出的预 制梁 （板 ）的控制 内力值 ，综合考虑试验现场的实际情况及施工单位 的实际配合能力，本着安全、经济 、高效 的原则 ，选用 试验 中的加载（卸载 ）方案、测点布置 、试验步骤 、试 验 临时支 座设 置 、试 验器 材 的选 用 。
养 护，洒 水 车应 匀 速 行驶 ，不 准 急 停 、Байду номын сангаас 头 ，要 确保 洒 到基 层表 面 的每个部 位 。
５ 质量 检测 结果
经过 对 现场取 样 检测 ，冷再 生 底基 层 路段 成 型 良好，芯样完整 、密实 、光滑，各项指标均满足设计和 规 范要求 ，见 表 ２。
６ 工程 造价对 比（见表 ３）
静 载试 验检测 是判 断桥 梁是 否安全 、施 工质 量是 否
（１）各梁（板 ）横 向分布系数的计算 ；
压不够 。 碾 压过 程 中 ，保持 混合 料表 面润湿 ，如 表 面干
燥 ，可 洒水 湿润后 进行 碾压 ，但不 得洒 大量水 。 ４．６ 养生 碾压 成型并 检测合 格 后进行 不少 于 ７天 的洒水
３ 《公路 工程集料试验）ＪＴＧＥ４２—２００５ （收稿 日期 ：２０１２．１．１０）
桥梁梁(板)静载试验方法
桥梁单梁（板）静载试验分析一、序言随着近年来公路建设的发展，各种桥梁的建设也日渐增加，而因造价、工期、施工难度等各种因素的影响，大部分桥梁预制、吊装的组合梁（板）桥，而在架设梁（板）前对单梁（板）及在成桥后对全桥做静载试验检测设计是否安全、施工质量是否满足规范及设计要求的重要手段，在此，本文仅对架设前单梁（板）静载试验的程序及主要的注意事项作一简单分析，并以《河南省平顶山市洛界公路王三庄桥20M先张法预应力钢铰线低高度箱梁静载试验报告》为例，并援以一些其它桥梁的单梁静载试验加以比照。
示例中的桥梁为低高度预应力组合简支箱梁，采用先张法钢绞线，跨径20M，计算跨径19.5M，设计梁高95CM，每片梁宽244CM，主梁间用现浇湿接缝连系。
二、试验前的理论分析在试验前应按照设计图纸对桥梁进行结构分析，以便确定试验方法、荷载大小、测点布置等。
（一）各梁（板）横向分布系数的计算首先，应依照设计图纸计算出各主梁（板）的截面几荷特征值如面积、截面抗弯（抗扭）惯矩、主梁每延米抗扭惯矩，中性轴位置等。
（采用毛截面或换算截面均可，依据以往经验，由二者计算出的横向分布系数的差异很小，可不予考虑。
）然后，根据梁（板）间的组合情况选用横向分布系数的计算方法，如示例中的桥梁可采用G－M法、刚性横梁法或二者同时采用，取用最不利的情况，而如果是空心板桥则应采用铰接板法。
在横向分布系数得出后，综合考虑预制梁的情况（中、边梁的预制宽度，截面几何特征值等），取用最大的横向分布系数，留待下一步分析时采用。
（二）、计算二期恒载＋活荷载的各项内力由于试验时，预制梁已成形且钢束张拉完毕，即一期恒载已加载完成，所以计算的各项内力应是二期恒载＋活载形成的，其中包括主梁（板）间的湿接缝（铰缝）、桥面系、活载、冲击荷载、温度力、混凝土收缩徐变等，且各项荷载间应进行荷载组合，选取最不利组合计算其控制截面的弯矩、剪力等各项内力，但此内力值为全桥建成后主梁（板）全截面承受的二期恒载＋活载内力值，而在某些情况下，预制梁比成桥时的截面尺寸要小（如示例中的主梁间有湿接缝），截面几何特征值也要小一些，因此，应将内力值按照各相关公式中预制梁与成桥后主梁全截面的截面几何特征值的关系进行修正，然后取用修正值做试验的基础数据。
