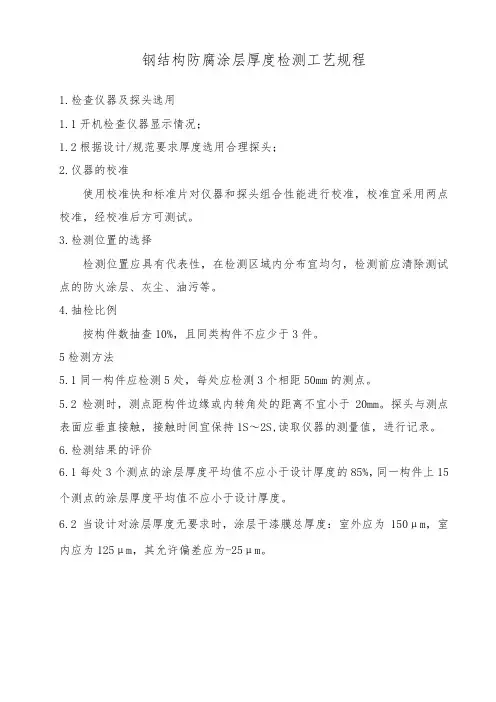

钢结构防腐涂层厚度检测工艺规程
钢结构防腐涂层厚度检测工艺规程
钢结构防腐涂层厚度检测工艺规程
1.检查仪器及探头选用
1.1开机检查仪器显示情况；
1.2根据设计/规范要求厚度选用合理探头；
2.仪器的校准
使用校准快和标准片对仪器和探头组合性能进行校准，校准宜采用两点校准，经校准后方可测试。
3.检测位置的选择
检测位置应具有代表性，在检测区域内分布宜均匀，检测前应清除测试点的防火涂层、灰尘、油污等。
4.抽检比例
按构件数抽查10%，且同类构件不应少于3件。
5检测方法
5.1同一构件应检测5处，每处应检测3个相距50mm的测点。
5.2检测时，测点距构件边缘或内转角处的距离不宜小于20mm。
探头与测点表面应垂直接触，接触时间宜保持1S～2S,读取仪器的测量值，进行记录。
6.检测结果的评价
6.1每处3个测点的涂层厚度平均值不应小于设计厚度的85%，同一构件上15个测点的涂层厚度平均值不应小于设计厚度。
6.2当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为150μm，室内应为125μm，其允许偏差应为-25μm。
钢结构防腐检测作业指导书
文件编号：作业指导书（钢结构检测）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院有限公司（江苏省交通工程质量检测中心）目录一、防腐涂层厚度检测（ZY02-1303-2006）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告二、保护电位检测（ZY02-1307-2006 ）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告三、自然腐蚀电位检测（ZY02-1306-2006 ）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告四、钢材厚度检测（ZY02-1308-2006）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告五、表面粗糙度检测（ZY02-1309-2006）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告六、涂膜附着力检测（ZY02-1310-2006）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告一、防腐涂层厚度检测（ZY02-1303-2006）1.开展项目防腐涂层厚度试验2.主标准、配套设备及主要技术指标2.2主要技术指标2.2.1检查数量：按构件数抽查10%，且同类构件不应少于3件；2.2.2检验方法：用涂层厚度测定仪检查。
钢结构防腐涂装技术规程
钢结构防腐涂装技术规程钢结构防腐涂装技术规程是为了保护钢结构免受腐蚀和环境损害而制定的一套标准和规范。
这些规程包括了涂装材料的选择、表面处理、涂装工艺，以及质量控制等方面的内容。
首先，在钢结构防腐涂装技术规程中，涂装材料的选择是至关重要的。
涂料的种类和性能会直接影响到涂层的防腐性能和使用寿命。
一般来说，常用的涂料包括底漆、中间涂层和面漆。
底漆用于提供良好的附着力和防锈性能，中间涂层用于增强涂层的厚度和耐候性，面漆则用于提供美观和耐久性。
其次，表面处理是钢结构防腐涂装中一个重要的步骤。
在涂装前，钢结构表面需要进行除锈和清洁处理，以确保涂料能够牢固地附着在钢材表面。
常用的表面处理方法包括机械除锈、喷砂除锈和化学除锈等。
这些方法可以去除表面的氧化层、锈蚀物和污垢，为后续的涂装工序提供良好的基础。
涂装工艺也是钢结构防腐涂装技术规程中的重点内容之一。
涂装工艺包括了底漆、中间涂层和面漆的施工顺序、涂布方式、厚度控制等方面的要求。
在涂装过程中，需要确保涂料均匀地涂布在钢结构表面，并且达到规定的厚度要求。
同时，还需注意控制涂装环境的温度和湿度，以确保涂料能够正确地干燥和固化。
质量控制是钢结构防腐涂装技术规程中一个重要的方面。
涂装过程中需要进行严格的质量检查，确保涂料的质量符合规定的标准和要求。
这包括对涂料的外观、附着力、耐候性等方面进行测试和评估。
同时，还需要对施工工艺和质量进行监督和检查，以确保涂装质量的稳定性和一致性。
总而言之，钢结构防腐涂装技术规程是为了保护钢结构免受腐蚀和环境损害而制定的一套标准和规范。
它涵盖了涂料选择、表面处理、涂装工艺和质量控制等方面的要求，以确保涂装质量的准确无误。
钢结构涂层厚度检测
作业指导书批准人：颁布日期：实施日期：审核：编写：目录1适用范围 (3)2检测目的 (3)3应用标准 (3)4仪器设备 (3)5收集资料 (3)6现场检测 (4)7检测过程中注意事项 (4)8检测报告 (5)钢结构涂层厚度1适用范围本作业指导书适用于钢结构的防腐涂料（油漆类）涂装和防火涂料涂装工程的检测。
2检测目的钢结构涂层厚度3应用标准GB/T 50344-2004《建筑结构检测技术标准》GB 50205-2001《钢结构工程施工质量验收规范》CECS24《钢结构防火涂料应用技术规程》4仪器设备涂层厚度测定仪，测针，钢尺5收集资料现场检测前，需要收集以下资料：(1)工程名称及设计、施工、监理和建设单位名称；(2)结构或构件名称、外形尺寸、数量；(3)相关设计图纸、施工记录；(4)检测原因。
6现场检测不同类型涂料的涂层厚度，分别采用下列方法检测：(1).漆膜厚度，用漆膜测厚仪检测，抽检构件的数量不应少于GB/T 50344-2004《建筑结构检测技术标准》表3.3.13中A类检测样本的最小容量，也不应少于3件；每件测5处，每处的数值为3个相距50mm的测点干漆膜厚度的平均值。
（2）.对薄型防火涂料涂层厚度，采用涂层厚度测定仪检测，检测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定，按同类构件数抽查10%，且均不应少于3件。
（3）.对厚型防火涂料涂层厚度，采用测针和钢尺检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。
涂层的厚度值和偏差值应按GB 50205-2001《钢结构工程施工质量验收规范》的规定进行评定。
7检测过程中注意事项7. 1操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
7.2检测人员在检测过程中要注意安全，戴好安全帽。
尤其在检测等较高位置的结构或构件时，必须保证爬梯等辅助工具的稳固安全。
7.3检测过程要做到文明施测。
8检测报告报告包括以下内容：1 委托单位2 建筑工程概况3 设计单位、施工单位及监理单位名称4 检测项目、检测方法及依据标准5 抽样方案及数量6 检测日期，报告日期7 检测项目的主要分类检测数据和汇总结果；检测结果、检测结论；8 主检、审核和批准人员的签名。
建筑钢结构防腐蚀技术规程,jgj_t251-2011
建筑钢结构防腐蚀技术规程,jgj_t251-2011建筑钢结构防腐蚀技术规程（JGJ/T251-2011）建筑钢结构作为重要的基础设施和建筑元素之一，承担着支撑和保护建筑物的重要任务。
然而，钢结构在使用过程中常常面临着腐蚀和损坏的威胁，这不仅会影响其使用寿命，还可能导致结构的失稳和塌陷。
为了保障建筑的安全可靠性，JGJ/T251-2011《建筑钢结构防腐蚀技术规程》应运而生。
本规程旨在规范建筑钢结构防腐蚀的技术要求和施工要点，为建筑行业提供科学的指导，确保建筑钢结构能够在恶劣环境下长期稳定运行。
下面将从材料选用、表面处理、涂层施工、质量控制等几个方面简要介绍JGJ/T251-2011中的相关内容。
一、材料选用在钢结构防腐蚀中，材料的选择至关重要。
规程要求选择合适的涂层材料，并明确了涂层的基本要求，如耐腐蚀性、附着力、耐候性等。
此外，规程还对溶剂型涂料、无溶剂型涂料、热熔型涂料等不同类型的涂料进行了具体的要求，以满足不同工况下的防腐蚀需求。
二、表面处理表面处理是钢结构防腐蚀的重要环节之一。
规程明确了表面处理的方法和要求，包括除锈、洗净等步骤。
钢结构的表面应充分除锈，达到规定的表面处理等级，以确保涂层能够牢固地附着在钢结构上，并起到有效的防腐蚀作用。
三、涂层施工规程对涂层施工的要求非常详细。
从准备工作、施工工艺到涂层厚度的控制，规程都进行了明确的规定。
施工过程中应注意环境温度、湿度等因素的影响，确保施工质量和涂层的使用寿命。
此外，规程还对涂层的检验和验收提出了具体要求，为工程质量的控制提供了依据。
四、质量控制建筑钢结构防腐蚀的质量控制是保障工程质量的重要一环。
规程要求进行质量检测，并明确了检测内容和方法。
标准化的检测手段能够有效地发现涂层质量问题，并及时进行修补或更换，以保证钢结构的防腐性能和使用寿命。
JGJ/T251-2011《建筑钢结构防腐蚀技术规程》的实施，对于加强钢结构防腐工作、提高建筑物的整体质量至关重要。
钢结构防腐涂装作业质量检查和验收标准
钢结构防腐涂装作业质量检查和验收标准1、涂料进场前的验收钢结构防腐涂料、稀释剂和固化剂等材料的品种、规格、性能等应符合国家产品标准和设计要求。
应全数检查产品出厂合格证、中文标志及检验报告等。
当有特殊要求时，应对涂料进行取样复试，对同一生产厂家的产品随机取样，取样数目应大于√n/2 （n—交货产品数量桶数）。
也可下表规定取样数抽取；取样时，应同时取两份，每份0.25kg，其中一份做检验，另一份密封储存备查，检验的主要性能包括：外观和透明度、颜色、细度、粘度、固体含量等项目。
2、涂装前构件的检查涂装前表面除锈应符合设计要求和国家现行有关标准的规定。
处理后钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等，当设计无要求时，钢材表面应符合下表要求。
检查数量按构件数检查10%，同类构件不少于3件。
检查方法用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》规定的图片对照观察检查。
各种底漆或防锈漆要求最低的除锈等级3、涂装过程中的检查(1)、用湿膜厚度计，测湿膜厚度，以控制干膜厚度和漆膜质量。
(2)、每道漆都不允许有咬底、剥落、漏涂和气泡等缺陷。
4、涂装后的检查验收(1)、漆膜外观应均匀、平整、丰满和有光泽；颜色应符合设计要求；不允许有咬底、裂纹、剥落、针孔等缺陷。
(2)、涂料、涂装遍数、涂层厚度应符合设计要求。
当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外为150μm，室内为125μm，其允许偏差为－25μm。
每道涂层漆膜厚度的允许偏差为－5μm。
检查数量为按构件数抽查10%，且同类构件不应少于3件。
检查方法是用干漆膜测厚仪检查，每个构件检测5处，每处的数据为3个相距50mm测定涂层干漆膜厚度的平均值。
(3)、当钢结构处于有腐蚀介质环境或外露且设计有要求时、应进行涂层附着力测试，再检测处范围内，当涂层完整程度达到70%时，涂层附着力达到合格质量标准的要求。
检查数量按构件数抽查1%，且不应少于3件，每件测3处。
钢结构防腐涂层厚度检测工艺规程
钢结构防腐涂层厚度检
测工艺规程
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
钢结构防腐涂层厚度检测工艺规程
1.检查仪器及探头选用
开机检查仪器显示情况；
根据设计/规范要求厚度选用合理探头；
2.仪器的校准
使用校准快和标准片对仪器和探头组合性能进行校准，校准宜采用两点校准，经校准后方可测试。
3.检测位置的选择
检测位置应具有代表性，在检测区域内分布宜均匀，检测前应清除测试点的防火涂层、灰尘、油污等。
4.抽检比例
按构件数抽查10%，且同类构件不应少于3件。
5检测方法
同一构件应检测5处，每处应检测3个相距50mm的测点。
检测时，测点距构件边缘或内转角处的距离不宜小于20mm。
探头与测点表面应垂直接触，接触时间宜保持1S～2S,读取仪器的测量值，进行记录。
6.检测结果的评价
每处3个测点的涂层厚度平均值不应小于设计厚度的85%，同一构件上15个测点的涂层厚度平均值不应小于设计厚度。
当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为150μm，室内应为125μm，其允许偏差应为-25μm。
钢结构防腐涂层厚度检测标准
钢结构防腐涂层厚度检测标准对于钢结构防腐涂层，测量其厚度是确保它们性能和保护作用的重要组成部分。
由于防腐涂层是保护金属表面的特殊材料，其厚度检测是保证机械及其他设备正常运行的重要技术指标。
实践中，钢结构防腐涂层的厚度测量分为定量测量和定性评价。
定量测量：对于定量测量，通常采用物理、化学或物理化学方法。
定性评价：定性评价通常采用焊缝直线测量法，以及温度、物理试验等方法。
物理方法常用的仪器有粗糙度仪、电磁厚度仪、放电高度仪、潜伏式涂层测定仪、穿透放电仪等；化学方法常用的仪器有分光光度计和色谱仪等；物理化学方法常用的有 Gamma 射线测量仪、ITK-防腐蚀涂层测定仪，它们可以同时定量分析目标物质含量。
定量值和定性值是根据不同设备和条件确定的，具体要求参见技术标准、施工手册等。
一般而言，涂层应选择正确厚度，其厚度未必就越厚越好。
为了保证质量，厚度过大也是不理想的。
钢结构防腐涂层的视觉检测方法是在检测钢结构防腐涂层厚度时十分有用的方法，它可以检测出成膜表层的厚度、质量以及表观外观。
在每毫米涂层厚度的基础上，形成的表观几何图形必须相容，而且涂层厚度的不同有明显的视觉区别，可以使用视觉检测方法获取涂层厚度。
电子同位素厚度测量是使用电子同位素技术，结合相关测量应用模块，对不同种类、不同程度的涂层厚度进行快速准确测量的方法，可即时检测钢结构涂层的厚度，是真空电镀后钢结构表面涂层厚度的重要技术数据。
3) 钢结构防腐涂层检测标准——X射线焊接检测法：X射线焊接检测方法是使用X射线技术，结合X射线检测器，对钢结构表面涂层进行定量分析与定性分析，了解金属表面涂层厚度，以确定涂层厚度及涂层是否处于健康状态的一种检测方法。
所以，实践中应根据现场的实际情况按照相关技术规范，选择合适的涂层厚度测量方法，严格执行检测工作，确保涂层质量，从而对钢结构材料的运行性能起到保护作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构防腐涂层厚度检测工艺
规程(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
1.检查仪器及探头选用
1.1开机检查仪器显示情况；
1.2根据设计/规范要求厚度选用合理探头；
2.仪器的校准
使用校准快和标准片对仪器和探头组合性能进行校准，校准宜采用两点校准，经校准后方可测试。
3.检测位置的选择
检测位置应具有代表性，在检测区域内分布宜均匀，检测前应清除测试点的防火涂层、灰尘、油污等。
4.抽检比例
按构件数抽查10%，且同类构件不应少于3件。
5检测方法
5.1同一构件应检测5处，每处应检测3个相距50mm的测点。
5.2检测时，测点距构件边缘或内转角处的距离不宜小于20mm。
探头与测点表面应垂直接触，接触时间宜保持1S～2S,读取仪器的测量值，进行记录。
6.检测结果的评价
6.1每处3个测点的涂层厚度平均值不应小于设计厚度的85%，同一构件上15个测点的涂层厚度平均值不应小于设计厚度。
6.2当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为150μm，室
内应为125μm，其允许偏差应为-25μm。
