差动保护计算器

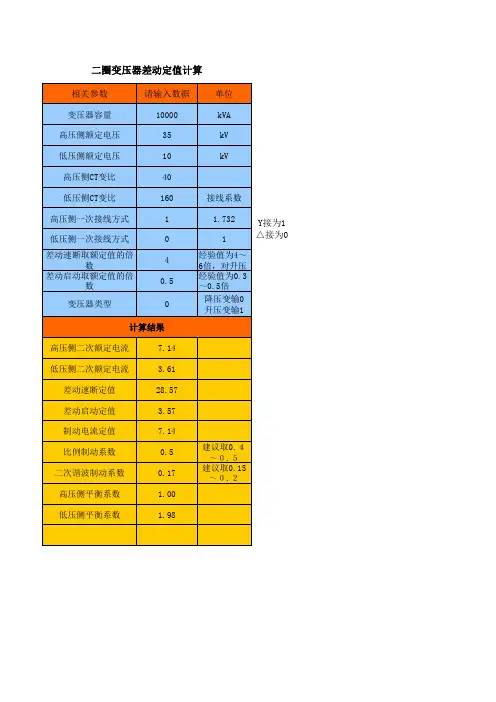

变压器差动定值计算工具-zjc
相关参数
变压器容量 高压侧额定电压 低压侧额定电压 高压侧CT变比 低压侧CT变比 高压侧一次接线方式 低压侧一次接线方式 差动速断取额定值的倍 数 差动启动取额定值的倍 数 变压器类型 计算结果 高压侧二次额定电流 低压侧二次额定电流 差动速断定值 差动启动定值 制动电流定值 比例制动系数 二次谐波制动系数 高压侧平衡系数 低压侧平衡系数 7.14 3.61 28.57 3.57 7.14 0.5 0.17 1.00 1.98 建议取0.４ ～０.５ 建议取0.15 ～０.２
请输入数据
10000 35 10 40 160 1 0 4 0.5 0
单位
kVA kV kV
接线系数 1.732 1
Y接为1 △接为0
经验值为4～6倍，对升压变一般取4～6，降压变取6～8， 经验值为0.3～0.5倍 降压变输0 升压变输1
，大容量变压器取值
差动保护练习题

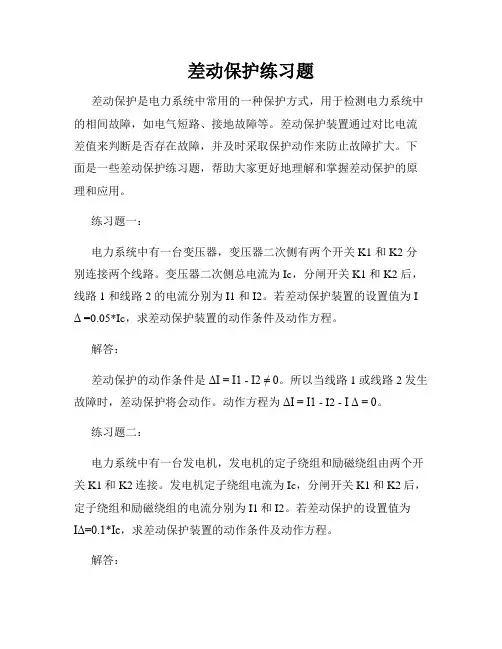

差动保护练习题差动保护是电力系统中常用的一种保护方式，用于检测电力系统中的相间故障，如电气短路、接地故障等。
差动保护装置通过对比电流差值来判断是否存在故障，并及时采取保护动作来防止故障扩大。
下面是一些差动保护练习题，帮助大家更好地理解和掌握差动保护的原理和应用。
练习题一：电力系统中有一台变压器，变压器二次侧有两个开关 K1 和 K2 分别连接两个线路。
变压器二次侧总电流为 Ic，分闸开关 K1 和 K2 后，线路 1 和线路 2 的电流分别为 I1 和 I2。
若差动保护装置的设置值为 I Δ =0.05*Ic，求差动保护装置的动作条件及动作方程。
解答：差动保护的动作条件是ΔI = I1 - I2 ≠ 0。
所以当线路 1 或线路 2 发生故障时，差动保护将会动作。
动作方程为ΔI = I1 - I2 - I Δ = 0。
练习题二：电力系统中有一台发电机，发电机的定子绕组和励磁绕组由两个开关K1和K2连接。
发电机定子绕组电流为Ic，分闸开关K1和K2后，定子绕组和励磁绕组的电流分别为I1和I2。
若差动保护的设置值为IΔ=0.1*Ic，求差动保护装置的动作条件及动作方程。
解答：差动保护的动作条件是ΔI=I1-I2≠0。
因此，当发电机定子绕组或励磁绕组发生故障时，差动保护将会动作。
动作方程为ΔI=I1-I2-IΔ=0。
练习题三：电力系统中有一台变压器，变压器的一次侧和二次侧都有差动保护装置。
当变压器二次侧发生短路故障时，差动保护装置将会动作。
现在已知变压器的一次侧电流为Ip，二次侧电流为Is，差动保护装置的设置值为IΔ=0.05*Is，求动作条件及动作方程。
解答：差动保护的动作条件是ΔI = Ip - Is ≠ 0。
所以当变压器二次侧发生故障时，差动保护将会动作。
动作方程为ΔI=Ip-Is-IΔ=0。
练习题四：电力系统中有两台变压器，变压器一次侧和变压器二次侧都有差动保护装置。
当变压器一次侧或二次侧发生短路故障时，差动保护装置将会动作。
CSD-213系列光纤纵联差动保护测控装置说明书(0SF .451.093)_V1.01新
5 CSD-213A 光纤纵联差动线路保护测控装置 ............................. 13
5.1
装置简介 ................................................................................................................................. 13
2.5
安全性能 .................................................................................................................................... 3
2.6
热性能（过载能力） ................................................................................................................ 4
2.9
装置主要技术参数 .................................................................................................................... 4
3 装置硬件 ...........................................................6
CSD-213 系列光纤纵联差动保护测控装置 说明书
CSD-213 系列光纤纵联差动保护测控装置
技术说明书
编
制：戴晨翔
差动保护电流计算
差动保护电流计算SANY GROUP system office room 【SANYUA16H-SANYHUASANYUA8Q8-N S R600R F差动保护试验一、差动保护是由于变压器内部故障引起的不平衡电流故障。
采集变压器两侧电流三相保护电流，计算各侧经相角转换后的电流，各侧电流转换原则为：1、各侧角度由Y向△转换，如Y/△-11接线方式的变压器，经各侧经相角转换后的电流。
对于高压侧Y侧转换后的电流为：IA=Ia-Ic，IB=Ib-Ia，IC=Ic-Ib。
低压侧△侧转换后的电流为：IA=Ia，IB=Ib，IC=Ic。
对于变压器各侧额定电流计算方法为2、对于变比系数转换，乔、中、低电流以高压侧基准，分别乘以高压侧与相应侧变比校正系数，KBHQ，KBHM，KBHL。
二、差动保护功能一般分为三个区域，以下图为例，分别是制动区，比率差动动作区，差动速断动作区。
1、差动速断功能：Ir1适用下列公式（1）：只要大于Icdqd 就保护动作。
2、比率差动功能：大于Ir1，小于Ir2适用于下列公式（2）：在这个区域要满足线性Kb1。
大于Ir2适用于下列公式（3）：在这个区域要满足线性Kb2。
3、制动功能。
高压侧调整系数1.140400110=⨯=⨯=MVA AKv Sn CT U中压侧调整系数44.140150035=⨯=⨯=MVA AKv Sn CT U低压侧调整系数428.140400001033=⨯⨯=⨯⨯=MVAAKv Sn CT U 2、额定电流计算：3、设点计算加入电流：（Icdsd 、Icdqd 、Ir1、Ir2、Kb1、Kb2为已知数） 1）、Ir1至Ir2点之间的动作电流：Icdqd Ir Ir Kb Id +-⨯=)1(1…………………………………………①2''Il Ih Ir +=……………………………………………………………② ''Il Ih Id +=…………………………………………………………③Ieh IhIh ='……………………………………………………………④ IelIlIl ='………………………………………………………………⑤ 由以上公式可得出Ieh IdIr Ih ⨯+=)2(……………………………………………………⑥Iel IdIr Il ⨯-=)2(……………………………………………………⑦式中Ir 、Ieh 、Iel 、Icdqd 、Ir1为已知数或设定数，可算出Ieh 、Iel 。
北京四方CSC326系列差动保护实验参数计算说明
1、基本原理说明以三圈变为例，则动作电流和制动电流的计算公式如下：.'.'.'lm h dz I I I I ++=∑-=-=11.max .21N i i zd I I I其中，dz I 为动作电流（及差流），zd I 为制动电流。
'hI 和'm I 是高压侧和中压侧经过相位校正和幅值补偿之后的电流，'l I 为低压侧经幅值补偿之后的电流。
N 为主变侧数，.maxI 为所有侧中最大的相电流，∑-=11.N i i I 为其他侧的（除最大相电流侧）同相电流之和。
CSC326的校正方式是在Y 侧校正，Δ侧不校正。
以变压器接线方式为Y 0/Y 0/∆－12－11为例，校正公式如下：3/)('B A A I I I •••-=3/)('C B B I I I •••-=3/)('A C C I I I •••-=式中，A I •、B I •、C I •为Y 侧TA 二次电流，A I •'、B I •'、C I •'为Y 侧校正后的各相电流。
2、平衡系数的计算由于相位校正的原因，用试验仪在高压侧某相（例如A 相）加入单相电流，从上述公式可以看出来，经校正后会在A 、C 两相出现大小相等，相位相反的电流，电流大小为所加电流大小的3/1。
即3'HAHA I I ••=，3'HAHC I I ••-=。
对于中压侧，按上述步骤加入单相电流，经相位校正后的电流，除了存在3/1的差异外，还有中压侧平衡系数的因素。
中压侧平衡系数的计算公式为：TAHTAMnH nM TAH TAM nM n nH n TAM nM TAH nH nM nH phM n n U U n n U S U S n I n I I I K ⋅=⋅===111111223/3/// 意即在中压侧某相加入单相电流A I •，经校正后的电流大小为3*'phMMA MA K I I ••=，3*'phMMA MC K I I ••-= 对于低压侧，不需要相位校正，但存在平衡系数的因素，低压侧平衡系数的计算公式为：TAHTALnH nL TAH TAL nL n nH n TAL nL TAH nH nL nH phL n n U U n n U S U S n I n I I I K ⋅=⋅===111111223/3/// 意即在低压侧某相加入单相电流A I •，经幅值补偿之后的电流大小为phL LA LA K I I*'••=。
电气计算EXCEL表格：变压器差动保护试验公式详解
变压器容量6.3MVA Y/△-11一次侧电压(UAB)110kV 二次侧电压(Uab)10kV一次侧电流值(IA )33.07A 二次侧电流值(Ia)363.73A 一次侧CT变比50二次侧CT变比800一次侧CT电流(IA')0.661A TAP1高压侧基准值二次侧CT电流(Ia')0.455A TAP2低压侧基准值比率制动启动值0.23门槛值高压侧CT电流0.263A 低压侧CT电流0.105A计算方法：绕组1=比率制动差动保护启动值*H侧电流基准值*1.732绕组2=比率制动差动保护启动值*L侧电流基准值比率斜率0.40制动系数选取试验点 Ires1.00制动电流Iop0.40差动电流IH'1.20IL'0.80高压侧CT电流(IA)1.375A 低压侧CT电流(Ia)0.364A 与IA反相补偿电流(Ic)0.546A 与IA同相计算方法：差动电流：Ih-IL=0.4，制动电流：绕组1=制动元件动作电流启动值* H侧电流基绕组2=制动元件动作电流启动值* L侧电流基补偿电流=绕组1制动元件动作电流启动值* L 差动速断试验差动速断值7.00Iop.max 高压侧CT电流8.018A比率制动折线1百分比试验差动保护整定保护起动门槛值试验变压器差动保护计算模型额定运行情况低压侧CT电流 3.183A计算方法：绕组1=差动速断值*H侧电流基准值*1.732绕组2=差动速断值*L侧电流基准值备注：I'H,I'L均为变压器运行时的标幺值，且相差180度。
技术培训CSD213光纤差动保护测控装置介绍.doc
培训日期：2019年2月
课时：5课时
培训人：周虹
培训地点：电**主控室
应到人数：24
实到人数：
培训项目：CSD光纤差动保护测控装置介绍
主要培训内容：
1.CSD-213系列光纤纵联差动保护测控装置介绍
1.1装置运行
CSD-213系列装置面板上共有8个LED指示灯，四个方向键、QUIT键、SET键以及复归按钮。
a)检查保护屏后的操作电源开关、保护装置电源开关、PT二次电压开关均在合位，装置面板上的运行工作绿灯亮；
b)保护压板投入情况及当前定值区应与定值单规定一致；
c)装置面板上的断路器位置灯与断路器实际位置一致；
d)显示屏显示正常画面，无告警呼唤信息；
e)指示灯显示正常状态，无告警呼唤指示；
f)检查装置的日历时钟，应该与GPS时钟保持一致。
保护动作灯亮，液晶屏上有保护动作时间及何保护动作内容，值班员要将保护动作情况立即汇报班、值长并做好记录，复归装置上的动作信号。
1.5 装置的保护功能
a) 分相电流差动保护、CT断线告警及闭锁差动保护、CT饱和检测、长期差流告警；
b)三段式过流保护；
c)三段式零序过流保护；
d)过负荷保护；
e)
培训
时间
姓名
培训
时间
姓名
培训
时间
姓名
培训
时间
姓名
培训
时间
姓名
e)按下“SET”键进入主菜单后，屏幕会显示8个菜单名称，“运行工况”、“定值设置”、
“报告查询”、“装置设置”、“打印操作”、 “测试操作”、“装置信息”、“压板操作”；其中“测试操作”和“装置设置”值班员不得进入进行设置。
变压器差动保护计算要领
变压器比率制动纵差保护整定计算步骤及要领1.计算制动电流启动值正常运行中变压器负荷电流通常在额定电流I e 以下，不平衡I bp 电流很小，无需比率制动，差动动作电流I cd 为恒定，不随制动电流的增大而增大。
所以制动电流启动值：I Zd qd =（0.8～1.0）I e /n L式中：n L －电流互感器变比制动电流启动值也就是一折线的拐点电流值。
2.计算差动保护启动电流值差动保护启动电流(门槛值)现场一般取：I cd qd =（0.4～0.7）I e /n L 如果有条件，最好在现场实测变压器的不平衡电流I bph ,作为差动启动电流整定计算的依据。
3.计算差动保护速断电流值差动速断电流值：I cd sd =（6～8）I e /n L4.计算比率制动系数比率制动系数K zd 与变压器外部三相最大短路电流、制动电流启动值相关，与差动电流启动值、速断值相关。
计算比率制动系数：K zd ＝e I .max )3(I e I 23.0.max )3(I 5.40--外外5.计算制动电流 制动电流：I Zd ＝(I cd sd - I cd qd )/ K zd ＋I Zd qd举 例一、已知参数：主变容量＝10000KVA ；额定电压＝35/10.5KV ；计算变压器一次侧额定电流=35310000⨯=165（A ）； 一次侧CT 变比=300/5、CT 二次额定电流=60165=2.75（A ） 主变阻抗电压百分比=7.33%通过短路电流计算已知主变外部三相最大短路电流=2095（A ）二、计算定值1.计算制动电流启动定值：I Zd qd =1.0I e /n L =60165＝2.75（A ）2.计算差动启动电流定值：I cd qd =0.7I 2e =0.7×2.75=1.925 取I cd qd =2.03.计算差动速断电流定值：I cd sd =8I e /n L =601658⨯= 22（A ）4. 计算比率制动系数：K zd ＝e max )3(e.max )3(I .I I 23.0I 5.40--外外 =165209516523.02095I 5.40-⨯-⨯ =0.468 取K zd ＝0.55.计算制动电流：I Zd =(I cd sd - I cd qd )/ K zd ＋I Zd qd=（22-2）/0.5＋2.75=42.75A 取I Zd =43A说明：本计算公式中的代表符号与说明书不一致，在使用时应注意。
