M12以太网连接器选型

M12现场接线连接器4芯B-Code

B-Code
KYF12J4ZT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4ZT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4ZT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4ZT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4WT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4WT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4WT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4WT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding

千兆万兆M12以太网X-code型连接器8PIN传输速度10Gbps

使用行业关键词：5G智能装备；铁路网络模块；千兆万兆网口连接器科迎法co-fly M12X型连接器是一种符合IEC61076-2-109的千兆以太网的插塞式连接器。

最高传输速率可达到10GB/s。

该连接器能达到较高的机械性能和电子强度，因此非常适用于恶劣的工业环境。

在插入状态下，也适用于IP67的防护。

出色的360°屏蔽确保了高效的电磁兼容干扰和安全可靠的连接，以便达到无故障的数据传输。

PNO用户组织已将X型编码M12插塞式连接器正式编入其布线手册。

单端/182********双端预制带线现场装配型连接器M12X型连接器可提供各种连接器和不同长度的浇注电缆。

目前产品主要分为两种，一种是两端都带电缆连接器的，另一种是一端是连接器，另一端是RJ45接头。

目前主要用于设备集成的各种面板安装的法兰座和嵌入件，组装式和面板式的M12X 型连接器。

面板后安装面板前安装现代铁路网络的重中之重在于速度和可靠性，科迎法co-fly适用于现场装配的一系列全面的M12铁路连接器。

M12母端连接器采用易于使用的预装配结构，带有全屏蔽壳体，可提供全方位的EMI/RFI屏蔽。

M12铁路X编码连接器系列采用全金属壳体IP67密封型设计，可提供全方位电缆屏蔽端接，有助于确保实现最佳数据传输速度。

经加工的镀金压接端子和独特的无扭矩绝缘套管压接系统有助于在连接器的使用寿命期间提供不间断的服务。

使用X型编码M12连接器，在千兆范围内（Cat.6A最高达500MHz带宽）的数据传输率可达到被认可的M12连接参数。

该连接器能达到较高的机械和电子强度，因此非常适用于恶劣的工业环境。

在插入状态下，也适用于IP67的防污防潮。

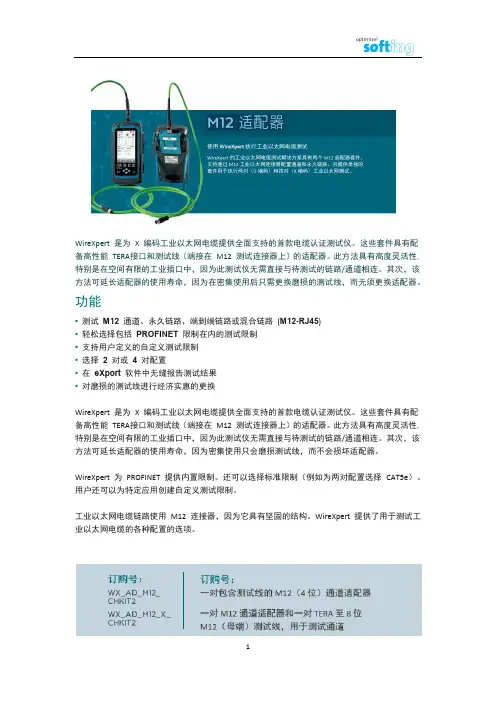

M12 适配器

1
WireXpert 是为 X 编码工业以太网电缆提供全面支持的首款电缆认证测试仪。

这些套件具有配备高性能 TERA 接口和测试线（端接在 M12 测试连接器上）的适配器。

此方法具有高度灵活性,特别是在空间有限的工业插口中，因为此测试仪无需直接与待测试的链路/通道相连。

其次，该方法可延长适配器的使用寿命，因为在密集使用后只需更换磨损的测试线，而无须更换适配器。

功能
• 测试 M12 通道、永久链路、端到端链路或混合链路 (M12-RJ45)
• 轻松选择包括 PROFINET 限制在内的测试限制
• 支持用户定义的自定义测试限制
• 选择 2 对或 4 对配置
• 在 eXport 软件中无缝报告测试结果
• 对磨损的测试线进行经济实惠的更换
WireXpert 是为 X 编码工业以太网电缆提供全面支持的首款电缆认证测试仪。

这些套件具有配备高性能 TERA 接口和测试线（端接在 M12 测试连接器上）的适配器。

此方法具有高度灵活性,特别是在空间有限的工业插口中，因为此测试仪无需直接与待测试的链路/通道相连。

其次，该方法可延长适配器的使用寿命，因为密集使用只会磨损测试线，而不会损坏适配器。

WireXpert 为 PROFINET 提供内置限制。

还可以选择标准限制（例如为两对配置选择 CAT5e ）。

用户还可以为特定应用创建自定义测试限制。

工业以太网电缆链路使用 M12 连接器，因为它具有坚固的结构。

WireXpert 提供了用于测试工业以太网电缆的各种配置的选项。

m型连接器标准

M型连接器是一种小型机械连接器，常用于电子设备中的信号传输应用，特别适用于高密度布线和要求空间紧凑的设备。

M型连接器有许多不同的版本和规格，包括M5、M8、M12和M23等不同的尺寸，每种尺寸都有特定的连接方式和插头形状。

例如，M5连接器通常用于传感器和执行器的连接，而M12连接器则常用于自动化和工业应用中。

M型连接器通常采用螺纹连接，可提供坚固和可靠的连接。

它们通常具有防护等级，以保护连接器内部免受尘埃、水和其他对设备有害的物质的影响。

M型连接器具有以下特点：
1.小型化：它比传统连接器更小巧，可以在空间有限的应用中使用，如机器视觉、工业自动化和机器人等领域。

2.防护等级高：一般具有IP67或更高的防护等级，可以在恶劣的环境中使用，如湿度、灰尘和振动等。

3.可靠性高：具有良好的抗干扰能力和耐久性，可以提供可靠的连接，并保持一定的传输质量。

4.安装方便：安装方式灵活，可以针对不同的应用需要进行安装，如PCB安装、线缆直插和面板安装等。

5.传输速率快：支持高速数据传输，可以满足高速数据传输的要求。

总的来说，M型连接器是一种高可靠性、高防护等级、小型化的机械连接器，适用于各种需要高密度布线和空间紧凑的电子设备中。

M12现场接线连接器12芯A-Code

M12 现场接线连接器 12 芯 A-Code
KYF12流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12ZT-NC(4-6).Q √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J12ZT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12ZT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J12WT-NC(4-6).Q √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12WT-NC(4-6).Q √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J12WT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12WT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding

M12连接器

M12连接器如今被推荐于几乎所有的现场总线规格，并且根据IEC61076-2-101/104标准遵照IP67保护级别，在传统上用作连接自动化技术中的传感器和制动器。

1.使用环境条件工作温度:-25℃～85℃防水等级：IP67污染等级：32：产品结构描述2.1接线方式：需带线注塑（也可现场自接电缆，螺丝压紧式或焊接式，根据客户要求生产）2.2最大入线直径：Φ8.0mm或更大（根据客户要求生产）2.3连接类型：螺纹M12*1旋紧2.4接触件材料：铜合金2.5密封材料：丁晴橡胶2.6夹具本体材料：PVC/PA662.7螺圈材料:铜合金3：测试3.1额定电压：60V(测量电压125V,250V)3.2额定电流：4A（2－5芯）、2A（6－12芯）3.3冲击电压:：2500V3.4绝缘电阻：绝缘电阻≥500MΩ3.5接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻：≤8mΩ3.6防水性能：常温常压下，防水连接器公母插合并装好螺母，按IP防护等级试验，连接器内部无渗水现象。

防护等级：IP673.7机械寿命：大于500周期3.8互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。

M12连接器产品型号：1.M12产品3芯，4芯，5芯，8芯，12芯不带线1.1、针型不带线KYF12J3-ZT-NC(4-6/6-8)KYF12J3-WT-NC(4-6/6-8)KYF12J4-ZT-NC(4-6/6-8)KYF12J4-WT-NC(4-6/6-8)KYF12J5-ZT-NC(4-6/6-8)KYF12J5-WT-NC(4-6/6-8)KYF12J8-ZT-NC(4-6/6-8)KYF12J8-WT-NC(4-6/6-8)KYF12J12-ZT-NC(4-6/6-8)KYF12J12-WT-NC(4-6/6-8)1.2.、孔型不带线KYF12K3-ZT-NC(4-6/6-8)KYF12K3-WT-NC(4-6/6-8)KYF12K4-ZT-NC(4-6/6-8)KYF12K4-WT-NC(4-6/6-8)KYF12K5-ZT-NC(4-6/6-8)KYF12K5-WT-NC(4-6/6-8)KYF12K8-ZT-NC(4-6/6-8)KYF12K8-WT-NC(4-6/6-8)KYF12K12-ZT-NC(4-6/6-8)KYF12K12-WT-NC(4-6/6-8)2.M12产品3芯，4芯，5芯，8芯，12芯不带线，全金属屏蔽型2.1、针型不带线KYF12J3-ZT-NC(4-6/6-8).PB KYF12J3-WT-NC(4-6/6-8).PBKYF12J4-ZT-NC(4-6/6-8).PB KYF12J4-WT-NC(4-6/6-8).PBKYF12J5-ZT-NC(4-6/6-8).PB KYF12J5-WT-NC(4-6/6-8).PBKYF12J8-ZT-NC(4-6/6-8).PB KYF12J8-WT-NC(4-6/6-8).PBKYF12J12-ZT-NC(4-6/6-8).PB KYF12J12-WT-NC(4-6/6-8).PB2.2.、孔型不带线KYF12K3-ZT-NC(4-6/6-8).PB KYF12K3-WT-NC(4-6/6-8).PBKYF12K4-ZT-NC(4-6/6-8).PB KYF12K4-WT-NC(4-6/6-8).PBKYF12K5-ZT-NC(4-6/6-8).PB KYF12K5-WT-NC(4-6/6-8).PBKYF12K8-ZT-NC(4-6/6-8).PB KYF12K8-WT-NC(4-6/6-8).PBKYF12K12-ZT-NC(4-6/6-8).PB KYF12K12-WT-NC(4-6/6-8).PB3.M12产品3芯，4芯，5芯，8芯，12芯带线2米(线缆有PUR或PVC) KYF12J3-ZT-L2M KYF12J3-WT-L2MKYF12J4-ZT-L2M KYF12J4-WT-L2MKYF12J5-ZT-L2M KYF12J5-WT-L2MKYF12J8-ZT-L2M KYF12J8-WT-L2MKYF12J12-ZT-L2M KYF12J12-WT-L2M4.M12产品3芯，4芯，5芯，8芯，12芯带线5米(线缆有PUR或PVC)KYF12J3-ZT-L5M KYF12J3-WT-L5MKYF12J4-ZT-L5M KYF12J4-WT-L5MKYF12J5-ZT-L5M KYF12J5-WT-L5MKYF12J8-ZT-L5M KYF12J8-WT-L5MKYF12J12-ZT-L5M KYF12J12-WT-L5M5.M12产品3芯，4芯，5芯，8芯，12芯带线10米(线缆有PUR或PVC)KYF12J3-ZT-L10M KYF12J3-WT-L10MKYF12J4-ZT-L10M KYF12J4-WT-L10MKYF12J5-ZT-L10M KYF12J5-WT-L10MKYF12J8-ZT-L10M KYF12J8-WT-L10MKYF12J12-ZT-L10M KYF12J12-WT-L10MIP67防水连接器M12规格参数：防水插头M12：3芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：4芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：5芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：8芯，额定电流：2A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：12芯，额定电流：2A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU。

连接器选型流程!连接器选型中必须考虑的14个注意点

连接器选型流程！连接器选型中必须考虑的14个注意点
连接器是几乎任何电子项目中的常见零件。

了解连接器的选型过程以及选型过程中的注意事项在设计过程中就显得非常重要。

连接器选型流程
您肯定不希望在项目接近尾声时才发现需要增加内容并调整项目以适应此改动，这样会导致时间和费用成本增加。

为了避免这种情况，选择连接器的流程一定要慎重。

连接器的选型流程大体上需要以下的过程：
1、机构工程师确认连接器的机械特性（耐温耐湿耐腐蚀）
2、硬件工程师计算连接器过电流的能力
3、确认多连接器是否可以防呆，防止选择不同连接器选择同一个型号
4、硬件确认信号和电源从不同的连接器上走，是否会出现某个连接器悬空模块内部芯片损坏的情况
5、确定公头引脚排列的顺序
6、经软件转化后确定母头的排列顺序
7、转换完成后，仔细核对电路板与线束连接是否正确
（资料来源：https://zhuanlan.zhihu/p/32629100）
以上流程中，应特别注意的地方：
1、在设计过程中要注意做插针的顺序的时候定义顺序要一致。

（双排的插针更容易出错，因为有循环计数和上下计数两种不同的方式，建议大家建库的时候要特别小心）
2、创建完成后，硬件工程师必须要同建库的工程师一起确认。

3、特别是某些形状和图纸上需要仔细确认（普通对接插口，则较为容易分析顺序）
4、如果不是普通的对接插口，需要注意的是：视图一定要确认，是从上往下看，还是从下往上看。

在同时提供两张视图的情况下，做线束的工程师会仔细关注母头，做印刷电路板的工程师会关注公头，因为同时有两张，因此不容易出错。

对于其他情况，如果采用公。

M12以太网连接器 8PIN X型直式插座连接器

M12以太网连接器8PIN X型直式插座连接器详细介绍M12连接器X-coding千兆以太网插头，X编码线端插头，M12圆形连接器X型以太网插头，X-coding全金属以太网M12工业连接器，千兆以太网接口X-coding圆形型M12连接器，X键位M12圆形连接器X-coding连接器千兆以太网插头，X编码接插件广泛应用于工业自动化、轨道交通、船舶及新能源等领域，产品种类涵盖：成型带线式、组装式、面板式等结构，机械防呆接口有A、B、D、X等类型、防护等级可达IP67、IP68、IP69K，有屏蔽结构可选。

X-coding连接器千兆以太网插头，X编码接插件产品型号：X-coding2米型号：X-KYF12J8ZT-L2MX-coding5米型号：X-KYF12J8ZT-L5MX-coding10米型号：X-KYF12J8ZT-L10MX-coding不带线金属插头型号：X-KYF12J8ZT-NC.PBM12以太网连接器8PIN X型直式插座X-coding连接器千兆以太网插头，X编码接插件是一种符合IEC61076-2-109的千兆以太网的插塞式连接器。

高传输速率可达到10GB/s。
