ProE中的复制几何的用法
ProE中的复制几何的用法
早就知道ProE里可以在不同的零件之间复制特征，自己一直没有试过。
昨天尝试了一下，原来如此的好用。
最简单的用法就是直接用复制，粘贴。
也就是在一个零件里面选中要复制的特征，然后按键盘上的ctrl+c进行复制，然后激活另一个零件（ctrl+A），直接按键盘上的ctrl+V完成粘贴。
另一个方法是使用发布几何与复制几何。
复制几何：在装配件中，激活想要复制几何的零件，然后点“插入-共享数据--复制几何”，然后你可以在其它零件中复制曲线，曲面等供激活的零件所用。
发布几何：在某个零件中，点“插入-共享数据-发布几何”，选取曲线，曲面等发布，然后在组件中，激活想要插入发布几何的零件，然后点“插入-共享数据-发布几何”，打到发布几何的零件选取该发布几何，DONE。
当然不进入装配体也可以在零件之间进行复制几何。
比如打开一个零件，然后选择发布几何，选中这个零件上需要复制的曲线、曲面，完成后保存。
然后打开另一个零件，使用复制几何将刚才发布的特征放进来。
下面举个例子。
有一个零件（四周为不规则面的斜面），如图1所示，现在需要在图2所示零件的一个平面上挖一个与零件1配合的坑。
图1 零件1
图2 零件2
方法就是把零件1的曲面进行发布几何，然后在零件2里面复制几何，将零件1的曲面与零件2的上表面, 再实体化切除。
先在零件1里面使用上表面中心使用三个平面相交的方法创建一个坐标系，作为对齐的坐标系，如图3。
图3
然后选中零件1的所有曲面进行发布几何，如图4。
图4
然后打开零件2，在上表面中心创建坐标系如图5。
图5
然后复制几何，如图6。
使用自己创建的两个坐标系来对齐，选择零件1里面发布的曲面作为发布几何。
图6
最后进行实体化切除，如图7。
图7。
proe发布复制继承几何图解
我对其理解如下：（解释得不是很全面，但希望能帮到大家）
数据来自文件是导入其他格式的文件的数据！比如：igs，set ，vda，stp，stl，pdf等等的一些其他格式文件！（注：一般抄数方面利用得比较多）
小平面是stl格式
复制几何是复制其他模型中的发布几何！当然可以不发布几何，但可以复制的几何特征不多。
复制几何可以复制的包括：实体，曲面，面组，线，点，基准平面。
（必须在发布几何的前提下）等等
发布几何即是出版几何，对一些有必要的几何发布(一般都是在复制几何之前使用的)。
即：需要从其他模型中复制几何时就需要先发布原模型的几何！包括：实体，曲面，面组，线，基准平面。
等等
继承几何是从其他模型中继承过来。
继承的模型有原模型的所有几何特征。
即把原模型完整无缺的复制过来，（包括实体，曲面，面组，线，基准平面，点，层，等等），但继承模型不会有原模型的步骤，当需要修改时就必须修改原模型然后再进行再生一次！也可以对其改变坐标系和组装。
等等！当然在继承过来之后也可以进一步的处理。
此主题相关图片如下：15.jpg。
07ProENGINEER Wildfire 2.0实用教程-特征的复制
图7.3 复制孔特征
图7.4 【参考】菜单
第7章
特征的复制
复制特征
(a)
主参照平面
(b) 两个次参照平面 图7.5 新参照面
(c) 复制结果
1.8
步骤6：系统弹出【组元素】对话框，如图7.6所示。在【组元素】对话框 内，系统列出了完成复制操作所需要重新定义的3个元素：可变尺寸、参照 以及再生动作。由于当前正在定义“可变尺寸”元素，因此系统在图形窗口 内 显示了可以变化的孔特征尺寸，如图7.7所示。我们可以选择改变孔的定型和 定位尺寸，也就是孔的直径和两个线性定位尺寸，此时复制出与原特征相似 的孔特征，大小和定位均已改变；也可以选择不改变这些尺寸，这时复制出 与原特征相同的特征，只不过其定位由于选择了新的参照而改变了其空间位 置。
图7.9 相同参照的复制
1.11
第7章
特征的复制
复制特征
从复制以后得到的结果(对比图7.9和7.3)可以看出，新的孔特征与原孔 特征位于一个平面上，说明它们的主参照是相同的，次参照还是图7.3中的 “TOP”基准平面和“RIGHT”基准平面。由于在步骤4中修改了孔径和另外 两个次参照的偏移尺寸，所以孔的大小和位置也随之发生了变化。
1.4
第7章
特征的复制
复制特征
【不同版本】：从当前模型的不同版本中选择要复制特征。 3．指定原特征与复制特征之间的尺寸关系 【独立】：复制特征的尺寸与原特征的尺寸相互独立，没用从属关系。即 原特征的尺寸发生了变化，新特征的尺寸不会受到影响。 【从属】：复制特征的尺寸与原特征的尺寸之间存在关联。即原特征的尺 寸发生了变化，新特征的尺寸也会随之改变。该选项只涉及截面和尺寸， 所有其他参照和属性都不是从属的。
一、复制特征菜单命令
ProeCreo如何引用其它零件的特征（发布几何和复制几何）？
ProeCreo如何引用其它零件的特征（发布几何和复制几何）？有时候我们需要将中性零件上的某个特征应用到新的零件上，如果这个特征非常复杂，绘制起来会非常费时费力，我们有没有什么好的方法来解决这个问题呢？下面小编简单介绍一种简单的方法。
方法：以下图的一个中性零件为例，在零件的上表面有一个吹气口，我们如何引用这个零件上的吹气口特征呢？1.首先我们点击“插入”-“共享数据”-“发布几何”，如下图所示。
此时弹出如下图所示的窗口。
按住Ctrl键依次选择下图所示的曲面，点击勾号完成。
此时我们会在模型树上看到一个“出版几何”的特征，如下图所示。
2.新建一个零件，通过拉伸创建出一个长方体。
3.点击“插入”-“共享数据”-“复制几何”，如下图所示。
点击控制面板上的“打开”按钮，如下图所示，找到我们的中性零件。
此时弹出如下图所示的窗口，勾选“坐标系”，点击确定。
依次选择下图中的两个坐标系，外部模型为中性零件，局部模型为当前的零件。
点击“参照”，在发布几何栏中选择之前发布的几何，如下图所示。
点击确定，即可将发布的几何引用到新的零件上了。
4.选择上一步引用的曲面，通过选择性粘贴命令将其进行移动，注意勾选“隐藏原始几何”。
5.选择曲面的边，点击“编辑”-“延伸”，点击“将曲面延伸到参照平面”，选择模型的顶部平面。
6.延伸曲面到顶部平面。
7.延伸曲面到顶部平面。
8.延伸曲面到顶部平面。
9.延伸曲面到顶部平面。
10.延伸曲面到顶部平面。
延伸后的曲面如下图所示。
11.选择上一步的曲面，点击“实体化”，如下图所示。
点击勾号完成。
12.倒圆角。
这样我们就完成了新零件引用老零件的特征。
这种方法特别适用于一些复杂特征的引用。
想学习Proe/Creo实用技巧吗？。
PROE中的一些小技巧
PROE中的一些小资料（）1，质量零件编辑-设置-质量属性-设置密度-生成报告（必须的）--再生模型这样在工具-参数能得到零件的质量。
组件，编辑-设置-质量属性-生成报告（必须的）再生模型这样在工具-参数能得到装配件的质量。
2 装配骨架A，建立装配骨架时最好选用“面”，不要选用实体。
这样可以选用“面组”进行“发布几何”（插入-数据共享-发布几何）。
发布几何以后生成的是“出版几何”。
B，建立元件或子组件，先建立元件，然后激活，（不进入），插入—数据共享-复制几何，选择要复制的’出版几何“然后复制。
Ok。
然后进入新建立的元件进行修改。
装配骨架，可以固定装配的位置，可以隐藏，不影响装配图。
同时也可以采用坐标装配的方法。
3 坐标装配时坐标系的反算。
（２００９０６２６）A，装配好子组件（元件）与骨架关系（非坐标系），由一个子组件与骨架关系为省缺(即此组件与骨架的坐标ＲＥＦ重合)，其他子组件安装在这个组件上。
B，反算相对坐标系１）工具－组件设置－参照控制－选择“在子组件内部”２）激活骨架建立坐标系ｃｓｎ，参考坐标系为子组件（元件）的ＲＥＦ，ｘ，ｙz相对位置为０，０，０。
３）激活骨架编辑ｃｓｎ选则参考坐标系为骨架的ｒｅｆ。
保存。
此时，ｃｓｎ空间位置没有变化。
４）激活整个组件，编辑子组件的编辑定义，修改装配关系为坐标系装配。
（删除原装配关系。
选择坐标系，分别选择ｃｓｎ和子组件ｒｅｆ。
完成ｏｋ.４，二维图中插入绘图符号插入――绘图符号――自调色板。
选择要用到的绘图符号，可一次多选，ｏｋ，修改。
５，质量后面修改为小数点为１位。
&mdl.generic.weight:6[.1]6，二维剖视图（20090629）6.1 板类材料在做剖面的时候，在proe中会有剖面线，这与机械制图中是有较大差别的。
所以“取消板类剖面线”采用特殊方法，a 双击剖面线，修改剖面线，上下元件—选中要排除剖面线的零件，排除。
要用的时候可以恢复。
ProENGINEER Wildfire 5.0复制与阵列
8.2 新参照方式复制
使用【复制特征】菜单中的【新参照】命令，可 以复制不同零件模型的特征，或同一零件模型 的不同版本的模型特征。使用“新参照”方式 进行特征复制时，需重新选择特征的放置面与 参考面，以确定复制特征的放置平面。图8-2 【参考】菜单
在选择复制特征的参考面时，要使用如图8-2所示 的【参考】菜单。
复制与阵列

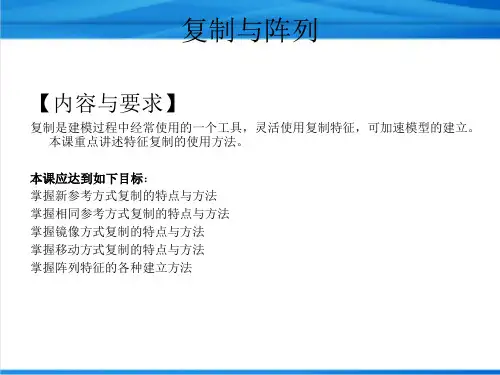

【内容与要求】
复制是建模过程中经常使用的一个工具，灵活使用复制特征，可加速模型的建立。 本课重点讲述特征复制的使用方法。
本课应达到如下目标： 掌握新参考方式复制的特点与方法 掌握相同参考方式复制的特点与方法 掌握镜像方式复制的特点与方法 掌握移动方式复制的特点与方法 掌握阵列特征的各种建立方法
新参照：使用新的放置面与参考面来复制特征。
相同参考：使用与原模型相同的放置面与参考面来复制特征。
镜像：利用镜像的方式进行特征复制。
移动：以“平移”或“旋转”这两种方式复制特征。平移或旋 转的方向可由平面的法线方向或由实体的边、轴的方向来定 义。
确定特征放置的方式后，就要选择复制的对象。 Pro/ENGINEER Wildfire提供以下选择方式： 选取：在当前模型中选择要进行复制的特征。 所有特征：复制当前模型中的所有特征。 不同模型：复制不同零件模型中的特征。 不同版本：复制同一个零件不同版本模型的特征。 自继承：从继承特征中复制特征。
放比例。 完成上述操作，单击鼠标中键完成特征的复制。
8.4 镜像方式复制
使用镜像方式，可对模型的若干特征进行镜像复制。该命令常用于建立对称特征 的模型。
8.5 移动方式复制
使用【复制特征】菜单中的【移动】命令，可以以【平移】 或【旋转】两种方式复制特征。在使用移动方式复制特 征时，会使用如图8-17所示的菜单，以定义平移或旋转 的参照。
proe 复制、镜像、阵列 命令使用的详细讲解 PPT
镜像复制
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
1.5 镜像复制
复制、镜像、阵列
• 提示：在Pro/ENGINEER Wildfire 3.0版本中，也可以使用命令 ，快 速完成对所选对象的镜像复制。具体操作如下：
• （1）选择要镜像复制的对象，单击按钮
①用此面替代原始特征草绘平面
③以 TOP 面替代原始特征的 FRONT 标注尺寸参考面
复制、镜像、阵列
1.3新参考复制：模型树 • 新特征自动添加到组 • 与原始特征类型相同 • 可对此特征编辑和重定义
原始特征 复制出来的特征
复制、镜像、阵列
1.4 相同参考复制
• 特点：复制特征的参照不能改变 • 方法与步骤：
和注释元素细节”单选项 – 单击“放置”“编辑”，指定草绘平面、参照，修改草图
原始特征
特征副本
复制、镜像、阵列
对副本应用移动/旋转变换 • 通过平移、旋转方式创建原始特征的副本，步骤：
– 选中图元，单击“编辑”→“复制” – 单击“编辑”→“选择性粘贴”，选择“对副本应用移动/旋转变
换” 选项，出现移动操控面板
使用“一般”模式建立阵列特征最灵活，几乎没有什么条件限制，可形成复 杂的阵列特征。
复制、镜像、阵列 特征阵列的形式
• 尺寸阵列：驱动尺寸控制阵列 • 方向阵列：指定阵列方向来创建阵列 • 轴阵列：围绕轴线旋转创建阵列 • 表阵列：使用表驱动阵列 • 参照阵列：参照另一阵列形成新阵列 • 填充阵列：填充区域形成阵列
– 特征副本的移动 – 特征副本的旋转 – 新参照复制
复制、镜像、阵列
1.7.1 特征粘贴方法与步骤
Proe5.0曲面设计基本命令
曲面设计基本命令Copy_Extend_Offset_Merge_Rotate_Transformations_ Thicken_Solidify复制、延伸、偏移、合并、旋转、平移、加厚、实体化复制和粘贴一起用，可以捕获曲面。
延伸一条线可以扩大曲面偏移曲面可以扩大实体曲面合并(Intersect)中相交选项可以通过箭头改变方向获得需要曲面，连接(Join)选项可以连接曲面。
旋转和平移是重新定位曲面加厚给曲面添加厚度实体化将封闭曲面变成实体任务 1. 在零件模型中复制和粘贴曲面。
Copy1. 在模型树中，选取“拉伸 3”(Extrude 3)。
2. 查询选取整个顶部曲面。
3. 在主工具栏中单击“复制”(Copy) 。
4. 在主工具栏中单击“粘贴”(Paste) 。
5. 在操控板中选取“选项”(Options)选项卡。
o如有必要，可选取“按原样复制所有曲面”(Copy all surfaces as is)。
6. 单击“完成特征”(Complete Feature) 。
7. 右键单击并选取“隐藏”(Hide)以隐藏“复制 1”(Copy 1)。
8. 在模型树中，选取“拉伸 3”(Extrude 3)。
9. 查询选取整个顶部曲面。
10. 单击“编辑”(Edit) > “复制”(Copy)。
11. 单击“编辑”(Edit) > “粘贴”(Paste)。
12. 按住 CTRL 键选取中心矩形来将其排除。
13. 单击“完成特征”(Complete Feature) 。
14. 右键单击并选取“隐藏”(Hide)以隐藏“复制 2”(Copy 2)。
15. 在模型树中，选取“拉伸 3”(Extrude 3)。
16. 查询选取整个顶部曲面。
17. 按 CTRL + C 复制。
18. 按 CTRL + V 粘贴。
19. 选取“选项”(Options)选项卡。
o选取“排除曲面并填充孔”(Exclude surfaces and Fill holes)。
ProE使用规范
Pro/Engineer使用规范1．范围本规范规定了Pro/Engineer软件的使用规范。
本标规范适用于挖掘机研究所使用Pro/Engineer（未安装产品数据管理软件）进行的设计开发和信息技术交流。
2．Pro/E使用规范●Pro/E软件的环境配置所有机器软件安装到D:\ptc\proewildfire2.0。
将config.pro、config.win、pro.dtl、format.dtl和table.pnt文件复制到d:\ptc\proewildfirl2.0\text\目录下。
config.pro文件是Pro/E的标准环境配置文件，用于应用Pro/E进行产品设计时对环境变量进行规范化设置。
因此一般用户不要随意修改，若有需要，可以在其它合适的位置增加新的config.pro文件，以满足个性化的需要。
config.win文件是Pro/E的标准客户化操作界面配置文件，用于应用Pro/E进行产品设计时对操作界面进行规范化设置，该文件的存在位置和优先级别与config.pro文件相同。
但如果存在多个config.win文件，可能会出现重复的图标菜单和自定义下拉菜单，这时只要在Pro/E中重定义一下操作界面，并保存到一个合适的位置，删除其余的config.win 文件即可。
pro.dtl文件是Pro/E的标准绘图配置文件，用于应用Pro/E进行绘图设计时对环境变量进行规范化设置，以符合本公司企业标准和国家相关标准的规定。
Format.dtl文件定义图框的中国标准设定。
Table.pnt文件控制打印输出时笔的颜色及粗细。
●用户文件设置将user文件夹完整复制到d:\ptc\目录下。
具体使用及权限如下：\ptc\user\formats——用户定义的图框，现有文件不可修改，需增加时，必须通过管理员统一增加，个人不得随意增加。
目前共有8种企业自定图框：Foton_asm_A1——A1装配图Foton_asm_A2——A2装配图Foton_asm_A3——A3装配图Foton_asm_A4——A4装配图Foton_part_A1——A1零件图Foton_part_A2——A2零件图Foton_part_A3——A3零件图Foton_part_A4——A4零件图\ptc\user\GB_foton——国标件库,设计人员可以调用，如国标库中未找到所需标准件，需增加时，必须通过管理员统一增加，个人不得随意增加。
proe发布几何&复制几何区别
Pro/E野火中的共享数据功能，主要是针对当前模型，建立与其他模型或文件间的数据关系。
在野火4.0中，共享数据包含5个子功能：自文件；发布几何；复制几何；合并/继承；收缩包络1，自文件：这是在当前模型中，加入其他数据格式（一般是中间格式）的几何。
在Pro/E中，可以直接打开其他数据文件，但在一般企业中，三维模型数据读入通常还是使用该功能因为先建立模型，再读入数据，这样模型可以使用企业通用模板，使单位制、精度、参数等与企业保持一致。
对于一个设计大型产品的企业来讲，这是必要的。
不使用模板，后期与其他人员交流数据时会出现很多问题，手工增加模板内容是个累人的工作。
如果你是自己装个Pro/E玩一玩，没关系，如果是在企业中或者想设计一个交付给其他人的模型，则建议你安装完软件后，必须进行软件配置，至少包括配置文件CONFIG.PRO，指定缺省装配、零件的模板。
对于三维模型，一般读取的格式包括：IGES、STEP（1，2代国际标准图形数据交换格式，几家CAD都支持）、NEU（PTC自己的中间格式）、X_T（抛物线？垃圾翻译，是指UG、SOLIDWORKS等的内核PARASOLID格式）；UG、CATIA直接数据文件需要特殊的安装和设置，而且还需要本机有可用的相应软件，有些麻烦，还不一定转换好。
对于二维图纸，就是ACAD的了，这个一般不需要自文件读入，直接打开就可以了，没有什么模板的问题还有IBL，是直接读取满足格式要求的规则点坐标而直接生成样条曲线，PTS是读取文件生成点，不过这两个功能都可以在曲线和点特征中实现，一般没必要在这里操作。
2，发布几何发布几何是将当前模型本身的几何、基准打包，供其他模型整体参照使用。
一般发布几何主要用于上游骨架模型中。
复杂产品设计一般需要分工合作，这样就有总体设计人员和详细设计人员。
总体人员在骨架模型中建立总体设计条件，并针对不同部件建立对应的发布几何。
这样就由总体人员控制下游设计人员接收哪些设计条件。
proe发布几何
ProE数据来自文件复制几何发布几何继承的区别1.输入特征：输入特征是通过数据共享功能从外部文件输入风何的。
文件输入之后，会转成PRO/E软件能够识别的几何，成为一个特征。
2.发布几何：发布几何工具可将零件中的内何收集起来，成为一个特征。
该特征可用作其他零件的共享特征，用户只需进行一次选择既可将发布几何中集合作为单个图元复制到其他零件。
这使得将想同的内何参照复制到其他模型时更加容易，并可以有效地控制参照的使用。
3.复制几何：这个好理解了，前面有发布的，后面就有用的。
复制几何工具允许用户在设计零件的过程中，从另一个零件选取报需的内何参照，复制到零件中来，以帮助完美零件的设计。
3.合并/继承特征：跟复制几何有点相似，都是从零件中得到几何。
但合并/继承特征不能指定复制几何，它会将另一个零件中的所有几何复制过来。
在创建特征时有合并和继承两种方式。
4.收缩包络：跟复制几何有点相似，但收缩包络只能从另一个零件中复制选定的曲面集的基准，它代表着模型的外部形状。
发布几何是在你要准备给其它零件提供参考的模型里进行的，使用发布几何的意义在于你可以在原始模型中把需要提供给别的零件的参考进行预先打包，实际上发布几何创建的是一个参考指向的集合。
要真正使用发布几何，你必须在另外一个零件中使用复制几何来把前面发布出来的几何集合复制过来，当然这样的复制过程只需要直接选择前面的发布几何特征就可以，不需要再一个个去选择不同的参考。
使用发布几何的好处在于用户可以在原始模型中就知道哪些参考会别其它参考使用，修改的时候就可以注意，否则如果是直接使用复制几何的方法而不经过发布几何的话，用户就不知道有哪些零件使用了哪些参考，给修改带来了不利。
新用户一般习惯直接使用复制几何，但这是一个不好的习惯，建议都采用发布几何结合复制几何的方式进行参考的使用请大家解释一下插入下面的数据来自文件复制几何发布几何继承的区别我对其理解如下：（解释得不是很全面，但希望能帮到大家）数据来自文件是导入其他格式的文件的数据！比如：igs，set ，vda，stp，stl，pdf等等的一些其他格式文件！（注：一般抄数方面利用得比较多）小平面是stl格式复制几何是复制其他模型中的发布几何！当然可以不发布几何，但可以复制的几何特征不多。
