ProE中的复制几何的用法
ProE中的复制几何的用法
早就知道ProE里可以在不同的零件之间复制特征，自己一直没有试过。
昨天尝试了一下，原来如此的好用。
最简单的用法就是直接用复制，粘贴。
也就是在一个零件里面选中要复制的特征，然后按键盘上的ctrl+c进行复制，然后激活另一个零件（ctrl+A），直接按键盘上的ctrl+V完成粘贴。
另一个方法是使用发布几何与复制几何。
复制几何：在装配件中，激活想要复制几何的零件，然后点“插入-共享数据--复制几何”，然后你可以在其它零件中复制曲线，曲面等供激活的零件所用。
发布几何：在某个零件中，点“插入-共享数据-发布几何”，选取曲线，曲面等发布，然后在组件中，激活想要插入发布几何的零件，然后点“插入-共享数据-发布几何”，打到发布几何的零件选取该发布几何，DONE。
当然不进入装配体也可以在零件之间进行复制几何。
比如打开一个零件，然后选择发布几何，选中这个零件上需要复制的曲线、曲面，完成后保存。
然后打开另一个零件，使用复制几何将刚才发布的特征放进来。
下面举个例子。
有一个零件（四周为不规则面的斜面），如图1所示，现在需要在图2所示零件的一个平面上挖一个与零件1配合的坑。
图1 零件1
图2 零件2
方法就是把零件1的曲面进行发布几何，然后在零件2里面复制几何，将零件1的曲面与零件2的上表面, 再实体化切除。
先在零件1里面使用上表面中心使用三个平面相交的方法创建一个坐标系，作为对齐的坐标系，如图3。
图3
然后选中零件1的所有曲面进行发布几何，如图4。
图4
然后打开零件2，在上表面中心创建坐标系如图5。
图5
然后复制几何，如图6。
使用自己创建的两个坐标系来对齐，选择零件1里面发布的曲面作为发布几何。
图6
最后进行实体化切除，如图7。
图7。
ProE中的复制几何的用法
ProE中的复制几何的用法早就知道ProE里可以在不同的零件之间复制特征，自己一直没有试过。
昨天尝试了一下，原来如此的好用。
最简单的用法就是直接用复制，粘贴。
也就是在一个零件里面选中要复制的特征，然后按键盘上的ctrl+c进行复制，然后激活另一个零件（ctrl+A），直接按键盘上的ctrl+V完成粘贴。
另一个方法是使用发布几何与复制几何。
复制几何：在装配件中，激活想要复制几何的零件，然后点“插入-共享数据--复制几何”，然后你可以在其它零件中复制曲线，曲面等供激活的零件所用。
发布几何：在某个零件中，点“插入-共享数据-发布几何”，选取曲线，曲面等发布，然后在组件中，激活想要插入发布几何的零件，然后点“插入-共享数据-发布几何”，打到发布几何的零件选取该发布几何，DONE。
当然不进入装配体也可以在零件之间进行复制几何。
比如打开一个零件，然后选择发布几何，选中这个零件上需要复制的曲线、曲面，完成后保存。
然后打开另一个零件，使用复制几何将刚才发布的特征放进来。
下面举个例子。
有一个零件（四周为不规则面的斜面），如图1所示，现在需要在图2所示零件的一个平面上挖一个与零件1配合的坑。
图1 零件1图2 零件2方法就是把零件1的曲面进行发布几何，然后在零件2里面复制几何，将零件1的曲面与零件2的上表面, 再实体化切除。
先在零件1里面使用上表面中心使用三个平面相交的方法创建一个坐标系，作为对齐的坐标系，如图3。
图3然后选中零件1的所有曲面进行发布几何，如图4。
图4然后打开零件2，在上表面中心创建坐标系如图5。
图5然后复制几何，如图6。
使用自己创建的两个坐标系来对齐，选择零件1里面发布的曲面作为发布几何。
图6最后进行实体化切除，如图7。
图7。
proe发布复制继承几何图解
我对其理解如下：（解释得不是很全面，但希望能帮到大家）
数据来自文件是导入其他格式的文件的数据！比如：igs，set ，vda，stp，stl，pdf等等的一些其他格式文件！（注：一般抄数方面利用得比较多）
小平面是stl格式
复制几何是复制其他模型中的发布几何！当然可以不发布几何，但可以复制的几何特征不多。
复制几何可以复制的包括：实体，曲面，面组，线，点，基准平面。
（必须在发布几何的前提下）等等
发布几何即是出版几何，对一些有必要的几何发布(一般都是在复制几何之前使用的)。
即：需要从其他模型中复制几何时就需要先发布原模型的几何！包括：实体，曲面，面组，线，基准平面。
等等
继承几何是从其他模型中继承过来。
继承的模型有原模型的所有几何特征。
即把原模型完整无缺的复制过来，（包括实体，曲面，面组，线，基准平面，点，层，等等），但继承模型不会有原模型的步骤，当需要修改时就必须修改原模型然后再进行再生一次！也可以对其改变坐标系和组装。
等等！当然在继承过来之后也可以进一步的处理。
此主题相关图片如下：15.jpg。
ProeCreo如何引用其它零件的特征（发布几何和复制几何）？
ProeCreo如何引用其它零件的特征（发布几何和复制几何）？有时候我们需要将中性零件上的某个特征应用到新的零件上，如果这个特征非常复杂，绘制起来会非常费时费力，我们有没有什么好的方法来解决这个问题呢？下面小编简单介绍一种简单的方法。
方法：以下图的一个中性零件为例，在零件的上表面有一个吹气口，我们如何引用这个零件上的吹气口特征呢？1.首先我们点击“插入”-“共享数据”-“发布几何”，如下图所示。
此时弹出如下图所示的窗口。
按住Ctrl键依次选择下图所示的曲面，点击勾号完成。
此时我们会在模型树上看到一个“出版几何”的特征，如下图所示。
2.新建一个零件，通过拉伸创建出一个长方体。
3.点击“插入”-“共享数据”-“复制几何”，如下图所示。
点击控制面板上的“打开”按钮，如下图所示，找到我们的中性零件。
此时弹出如下图所示的窗口，勾选“坐标系”，点击确定。
依次选择下图中的两个坐标系，外部模型为中性零件，局部模型为当前的零件。
点击“参照”，在发布几何栏中选择之前发布的几何，如下图所示。
点击确定，即可将发布的几何引用到新的零件上了。
4.选择上一步引用的曲面，通过选择性粘贴命令将其进行移动，注意勾选“隐藏原始几何”。
5.选择曲面的边，点击“编辑”-“延伸”，点击“将曲面延伸到参照平面”，选择模型的顶部平面。
6.延伸曲面到顶部平面。
7.延伸曲面到顶部平面。
8.延伸曲面到顶部平面。
9.延伸曲面到顶部平面。
10.延伸曲面到顶部平面。
延伸后的曲面如下图所示。
11.选择上一步的曲面，点击“实体化”，如下图所示。
点击勾号完成。
12.倒圆角。
这样我们就完成了新零件引用老零件的特征。
这种方法特别适用于一些复杂特征的引用。
想学习Proe/Creo实用技巧吗？。
PROE中的一些小技巧
PROE中的一些小资料（）1，质量零件编辑-设置-质量属性-设置密度-生成报告（必须的）--再生模型这样在工具-参数能得到零件的质量。
组件，编辑-设置-质量属性-生成报告（必须的）再生模型这样在工具-参数能得到装配件的质量。
2 装配骨架A，建立装配骨架时最好选用“面”，不要选用实体。
这样可以选用“面组”进行“发布几何”（插入-数据共享-发布几何）。
发布几何以后生成的是“出版几何”。
B，建立元件或子组件，先建立元件，然后激活，（不进入），插入—数据共享-复制几何，选择要复制的’出版几何“然后复制。
Ok。
然后进入新建立的元件进行修改。
装配骨架，可以固定装配的位置，可以隐藏，不影响装配图。
同时也可以采用坐标装配的方法。
3 坐标装配时坐标系的反算。
（２００９０６２６）A，装配好子组件（元件）与骨架关系（非坐标系），由一个子组件与骨架关系为省缺(即此组件与骨架的坐标ＲＥＦ重合)，其他子组件安装在这个组件上。
B，反算相对坐标系１）工具－组件设置－参照控制－选择“在子组件内部”２）激活骨架建立坐标系ｃｓｎ，参考坐标系为子组件（元件）的ＲＥＦ，ｘ，ｙz相对位置为０，０，０。
３）激活骨架编辑ｃｓｎ选则参考坐标系为骨架的ｒｅｆ。
保存。
此时，ｃｓｎ空间位置没有变化。
４）激活整个组件，编辑子组件的编辑定义，修改装配关系为坐标系装配。
（删除原装配关系。
选择坐标系，分别选择ｃｓｎ和子组件ｒｅｆ。
完成ｏｋ.４，二维图中插入绘图符号插入――绘图符号――自调色板。
选择要用到的绘图符号，可一次多选，ｏｋ，修改。
５，质量后面修改为小数点为１位。
&mdl.generic.weight:6[.1]6，二维剖视图（20090629）6.1 板类材料在做剖面的时候，在proe中会有剖面线，这与机械制图中是有较大差别的。
所以“取消板类剖面线”采用特殊方法，a 双击剖面线，修改剖面线，上下元件—选中要排除剖面线的零件，排除。
要用的时候可以恢复。

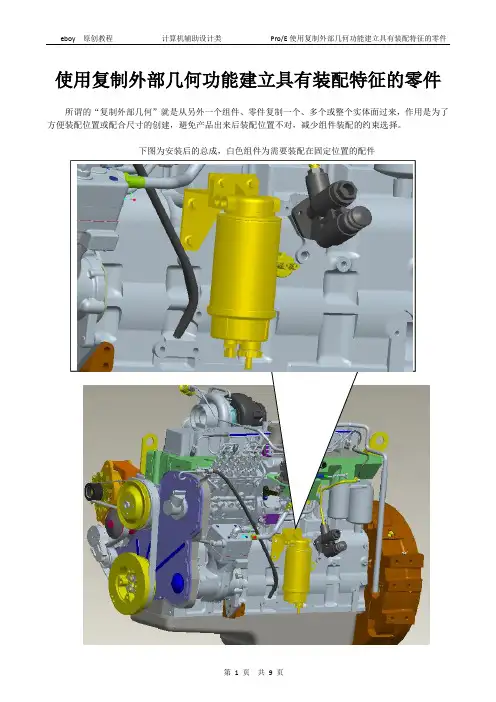

使用复制外部几何功能建立具有装配特征的零件
使用复制外部几何功能建立具有装配特征的零件所谓的“复制外部几何”就是从另外一个组件、零件复制一个、多个或整个实体面过来，作用是为了方便装配位置或配合尺寸的创建，避免产品出来后装配位置不对，减少组件装配的约束选择。
下图为安装后的总成，白色组件为需要装配在固定位置的配件使用“复制外部几何”的方法，只需要建立零件或次组件时先复制出该安装面、安装孔，之后在组件或零件中按照复制的曲面、孔基准来装配或建立零件，建好后在组件中直接默认安装就自动约束到对应的位置。
优点有：装配时无需多次拾取约束项目，单独打开这个组件或零件也不会提示失效，改了对应的其他零件能保证该组件、零件的位置不动。
下面我以上图为例，演示一下在组件下的具体使用方法。
操作步骤：1.新建组件52003.asm，“插入——共享数据——复制几何2.将“仅发布几何”的选项按钮去掉3.选择“将参照设置为外部”按钮4.点“打开”图标浏览到要配合的那个零件或组件（这里以装配到总成6ctaa_hmfo.asm为例）5.选择后会提示6ctaa_hmfo.asm与本组件52003.asm的放置关系，点缺省或坐标系即可。
这里我们直接点缺省安装，然后点“确定”按钮。
6.确定放置之后，会关闭放置对话框，回到组件后点“参照”按钮展开参照选择面板。
7.这里我们按照选取曲面为例来操作，点“曲面集”下的“选取项目”打开总成6ctaa_hmfo.asm模型窗口，然后选择对应要装配处的曲面，下图标示位置。
8.此时点选需要复制的曲面，在点击了“曲面集”情况下只能选中曲面，多选按住“ctrl”键。
9.选完后按鼠标中键完成操作，并自动返回组件52003.asm窗口，结束操作。
10.若还要添加其他的参照，可对特征进行充定义，可按同样的方法添加曲线，参照等。
（1）在组件52003.asm窗口直接右键点复制的特征，选择重定义。
（2）也可以在模型树中显示特征后重定义，在组件下编辑的话，默认不显示组件特征（如上图），需先设置模型树显示特征，点模型树上方的“设置”—“树过滤器”—勾选“特征”。
ProENGINEER Wildfire 5.0复制与阵列
8.2 新参照方式复制
使用【复制特征】菜单中的【新参照】命令，可 以复制不同零件模型的特征，或同一零件模型 的不同版本的模型特征。使用“新参照”方式 进行特征复制时，需重新选择特征的放置面与 参考面，以确定复制特征的放置平面。图8-2 【参考】菜单
在选择复制特征的参考面时，要使用如图8-2所示 的【参考】菜单。
复制与阵列
【内容与要求】
复制是建模过程中经常使用的一个工具，灵活使用复制特征，可加速模型的建立。 本课重点讲述特征复制的使用方法。
本课应达到如下目标： 掌握新参考方式复制的特点与方法 掌握相同参考方式复制的特点与方法 掌握镜像方式复制的特点与方法 掌握移动方式复制的特点与方法 掌握阵列特征的各种建立方法
新参照：使用新的放置面与参考面来复制特征。
相同参考：使用与原模型相同的放置面与参考面来复制特征。
镜像：利用镜像的方式进行特征复制。
移动：以“平移”或“旋转”这两种方式复制特征。平移或旋 转的方向可由平面的法线方向或由实体的边、轴的方向来定 义。
确定特征放置的方式后，就要选择复制的对象。 Pro/ENGINEER Wildfire提供以下选择方式： 选取：在当前模型中选择要进行复制的特征。 所有特征：复制当前模型中的所有特征。 不同模型：复制不同零件模型中的特征。 不同版本：复制同一个零件不同版本模型的特征。 自继承：从继承特征中复制特征。
放比例。 完成上述操作，单击鼠标中键完成特征的复制。
8.4 镜像方式复制
使用镜像方式，可对模型的若干特征进行镜像复制。该命令常用于建立对称特征 的模型。
8.5 移动方式复制
使用【复制特征】菜单中的【移动】命令，可以以【平移】 或【旋转】两种方式复制特征。在使用移动方式复制特 征时，会使用如图8-17所示的菜单，以定义平移或旋转 的参照。
proe5.0复制几何
1、绘制如图所示实体，坐标系PRT-CSYS-DEF，以坐标轴顶点为起点，拉伸50×50×50，旋转切除φ=10,180°，命名prt0008。
2、新建零件prt0009，同样拉伸50×50×50，以坐标轴顶点为起点画。
3、拉伸之后，插入/共享数据/复制几何，单击打开文件夹图标，或在参照下点击。
找到所需文件（prt0008）打开。
4、缺省，确定。
注：因所选坐标系相同，因此缺省与坐标系产生的结果相同。
5、系统默认选择“仅限发布几何”，单击该按钮，取消选择。
6、在窗口右上角出现所选的实体，参照下的选项也随之发生变化。
此时，预览和√都不可用。
7、在prt0008中选取要复制的几何特征，此时，预览和√被激活，选择完毕后，√。
8、结果如图。
可作为其他特征的参照，使两零件无差配合。
******************根据坐标系放置：
1、prt0008同上。
2、新建prt0009后，新建基准坐标系，自动命名为CS0。
3、假使新建坐标系沿x轴偏移50，确定。
4、放置这一步骤中，选中坐标系按钮，并分别指定坐标系。
5、外部模型坐标系：右上角PRT-CSYS-DEF。
局部模型坐标系：新文件中，CS0。
6、选好后，确定。
7、效果如图。
复制几何随所选坐标系相应偏移。
Proe几何图元编辑
几何图元编辑一、编辑工具介绍1、选择几何图元工具栏最上方的选择工具选择工具主要有3种用途：选择、修改线条以及修改移动尺寸。
单击“编辑”—“选取”命令可以看到选择几何图元的菜单选项。
●依次（系统默认）：每次选择一个几何图元，如同时按下Shift，则可多选。
●链：选择一个几何图元即选择所有与之首尾相接的几何图元。
●所有几何：选择所有几何元素（不包括标注的尺寸、约束以及栅格）●全部：选择所有项目。
2、镜像几何图元用于生成一个与已知图元关于指定中心线对称的图元。
3、移动几何图元先利用选择工具选定图元，拖动鼠标左键可以移动图元。
4、缩放和旋转几何图元主要用于调整几何线条的形状。
5、复制几何图元当需要生成一个或多个与现有的几何图元相同的图元时，可以采用复制的方法来实现，以提高效率。
复制功能与旋转缩放功能非常相似、惟一不同之处在于复制功能保留了复制前的线条。
二、修剪几何图元修剪工具用来对线条进行剪切、延长及分割处理。
修剪几何图元包括以下几种方式：动态修剪：系统可以自动判断出被交截的线条而进行修剪。
当鼠标移动到线条之上时，被交截的经条会以高亮显示，单击左键即可将线条修剪掉。
●相交：相交可以使两条曲线延长至某点相交，或从相交点进行修剪；●分割：即“打断”，可以用此功能将线条打断。
将鼠标移动到需打断的线条之上，再单击左键即可。
三、定义几何约束约束——就是几何限制条件，用于定义截面图元和其他图元的关系。
例如，水平、竖直、平行、垂直及相切等。
约束定义后，其约束符与会出现在被约束的图元旁边。
按钮：使直线或者两点的连线处于铅垂状态按钮：使直线或者两点的连线处于水平状态按钮：使两图元正交按钮：使两图元正切按钮：将点放在线中间。
按钮：创建相同点、图元上的点或共线约束。
按钮：使两点或顶点关于中心线对称。
按钮：创建等长、等半径或者相同曲率的约束。
按钮：使两线平行。
四、标注草绘几何图元在Pro/e中，草图尺寸是自动标注的，此时系统自动标注出的尺寸被称为弱尺寸，显示为淡灰色。
proe 复制、镜像、阵列 命令使用的详细讲解 PPT
镜像复制
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
1.5 镜像复制
复制、镜像、阵列
• 提示：在Pro/ENGINEER Wildfire 3.0版本中，也可以使用命令 ，快 速完成对所选对象的镜像复制。具体操作如下：
• （1）选择要镜像复制的对象，单击按钮
①用此面替代原始特征草绘平面
③以 TOP 面替代原始特征的 FRONT 标注尺寸参考面
复制、镜像、阵列
1.3新参考复制：模型树 • 新特征自动添加到组 • 与原始特征类型相同 • 可对此特征编辑和重定义
原始特征 复制出来的特征
复制、镜像、阵列
1.4 相同参考复制
• 特点：复制特征的参照不能改变 • 方法与步骤：
和注释元素细节”单选项 – 单击“放置”“编辑”，指定草绘平面、参照，修改草图
原始特征
特征副本
复制、镜像、阵列
对副本应用移动/旋转变换 • 通过平移、旋转方式创建原始特征的副本，步骤：
– 选中图元，单击“编辑”→“复制” – 单击“编辑”→“选择性粘贴”，选择“对副本应用移动/旋转变
换” 选项，出现移动操控面板
使用“一般”模式建立阵列特征最灵活，几乎没有什么条件限制，可形成复 杂的阵列特征。
复制、镜像、阵列 特征阵列的形式
• 尺寸阵列：驱动尺寸控制阵列 • 方向阵列：指定阵列方向来创建阵列 • 轴阵列：围绕轴线旋转创建阵列 • 表阵列：使用表驱动阵列 • 参照阵列：参照另一阵列形成新阵列 • 填充阵列：填充区域形成阵列
– 特征副本的移动 – 特征副本的旋转 – 新参照复制
复制、镜像、阵列
1.7.1 特征粘贴方法与步骤
creo复制几何注意事项
creo复制几何注意事项Creo是一款功能强大的三维建模软件，它可以帮助用户进行几何复制操作。
在使用Creo进行几何复制时，需要注意以下几个方面。
一、选择正确的复制模式Creo提供了多种几何复制模式，包括阵列、镜像、模式等。
在进行几何复制时，需要根据具体的需求选择合适的复制模式。
例如，如果需要复制一个几何体形成一个阵列，可以选择阵列模式；如果需要将一个几何体以轴为对称进行复制，可以选择镜像模式。
二、确定复制的数量和位置在进行几何复制时，需要确定复制的数量和位置。
可以通过输入具体的数值来确定复制的数量，也可以通过拖动鼠标来精确地确定复制的位置。
在确定复制的位置时，可以使用约束功能来保持复制体与原体之间的几何关系。
三、注意复制体之间的关联在进行几何复制时，需要注意复制体之间的关联。
如果复制体与原体之间存在关联关系，那么在进行几何修正操作时，所有相关的复制体都会发生相应的变化。
因此，在进行几何复制操作之前，需要对原体和复制体之间的关联关系进行仔细的分析和规划。
四、检查复制结果的几何正确性在进行几何复制操作之后，需要仔细检查复制结果的几何正确性。
可以使用Creo提供的测量工具对复制体进行测量，确保其几何尺寸和位置与预期一致。
如果发现复制结果有误，可以对复制体进行进一步的调整和修正。
五、避免几何复制过程中的错误在进行几何复制操作时，需要注意避免一些常见的错误。
例如，选择错误的复制模式、输入错误的数值、忽视复制体之间的关联关系等都可能导致复制结果不正确。
因此，在进行几何复制操作之前，需要仔细阅读Creo的操作指南，并确保了解每个操作的含义和影响。
六、合理利用Creo的辅助功能在进行几何复制操作时，可以合理利用Creo提供的辅助功能，提高工作效率。
例如，可以使用Creo的草图工具创建几何体，然后对其进行复制；可以使用Creo的装配功能将复制体组装在一起，形成复杂的装配结构。
合理利用这些辅助功能，可以提高几何复制操作的效率和准确性。
