桩承台基础梁基础技术交底
桥梁工程钻孔桩、承台基础施工技术交底
省道302任家坪至禹里段地震灾后重建工程第6合同段（桩号：K10+00011+800）桥梁工程钻孔桩、承台基础施工技术交底交底单位：六标项目部接受单位：桥梁队桥梁工程钻孔桩、承台基础施工技术交底工程名称K10+307磨房沟大桥；K10+682.46磨房沟小桥；K11+622吹风岭桥交底项目钻孔桩、承台基础施工技术交底交底日期省道302任家坪至禹里段地震灾后重建工程第6合同段项目部施工的K10+307磨房沟大桥；K10+682.46磨房沟小桥；K11+622吹风岭桥设计为钻孔桩、其中K10+307磨房沟大桥3、4、5号墩为群桩、桩顶为承台基础。
现对钻孔桩、承台基础计划、施工、质量、安全、环境保护与文明施工做如下交底，请你队参照执行。
一、计划交底根据各桥开工日期的不同，钻孔桩、承台基础计划2010年10月1日开工，计划2011年2月2日结束。
二、钻孔桩施工交底根据现场地质等实际情况，采用冲击钻成孔，采用膨润土泥浆护壁。
旱地施工采用一般方式施工；水上施工采用围堰筑岛做为施工平台。
水下砼采用直升导管法灌筑。
工艺流程详见下页图。
㈠、施工前准备一般场地施工首先平整场地，用推土机推平并碾压密实。
对钻孔桩位进行精确定位测量，并设置护桩。
㈡、钻孔1、埋设护筒护筒用6的钢板制作，其内径大于钻头直径500，选用2..3m和2.5m。
护筒的埋设深度1.5～2.1m 并埋入较坚实的地层不小于1.5m；筒顶应高出施工水位或地下水位1.5～2.1m，并高出施工地面0.3m。
护筒埋设用加压和锤击的方法进行，严格用垂线控制垂直度，用十字轴线控制护筒中心位置，护筒中心与桩位中心的偏差不得大于50，保证钻机沿着桩位垂直方向顺利工作。
护筒内存储泥浆后，使其泥浆顶面高程高出地下水位，保护桩孔顶部土层不致因钻杆反复上下升降、机身振动而导致坍孔。
2、泥浆制备与泥浆池的安放采用泥浆池造浆方式进行护壁。
针对本桥钻孔长度在细砂、淤泥质黏土、粉质粘土、粘土、中砂、细圆砾土地层地层中所占比例比较大的情况以与为防止孔壁坍塌等意外事故的发生，钻孔施工过程中拟采用膨润土泥浆。
承台施工技术交底
承台施工技术交底一、交底范围三工区管段内所有大桥、特大桥承台施工（深基坑、需做专项技术交底的除外）二、施工交底1、总体施工工艺根据设计要求、地质等条件，采用明挖法放坡开挖承台基坑，地质条件差的地段采用支护开挖；基坑做好排水措施，绑扎承台钢筋、安装加固模板、溜槽（汽车泵）法入模，分层浇筑、振捣密实。
一个承台一次浇筑成型。
承台施工工艺流程图如下图1。
2、施工准备①现场根据设计院交桩及经理部组织复测（经监理单位审批）的成果对承台控制桩位进行测量、放样。
②确定土质情况、地下水位情况、基坑工作面宽度、基坑底临时排水沟等情况，确定开挖线、开挖方式、深度等。
③墩位处钻孔桩全部施工完成，并且最后一根桩基础成桩后7天。
3、施工工艺及控制交底（1）测量放样承台基坑开挖前使用全站仪及该桥控制网进行承台角点放样。
并确定基坑开挖线，使用自动安平水准仪测量确定承台顶面标高，确定开挖深度。
（2）基坑开挖①按照测量放样的承台角点、开挖深度进行放坡开挖；根据开挖土层情况，边坡按1:0.5-1:1进行放坡。
桥台承台基坑边坡高度较高，开挖深度较大时，宜设置人工台阶，宽度不小于0.5m。
②承台基底或边坡如有渗水，应在基坑中设置排水沟和集水井，并安装潜水泵抽水使渗水迅速排除基坑。
③基坑的开挖，应严格按照技术交底进行开挖，不得超挖、欠挖，超挖部分不得采用原状土进行回填。
④基坑宜采取挖掘机进行开挖，技术人员控制开挖底面的标高，应以高于设计垫层底标高0.2-0.3m，作为人工清理、整平。
（3）凿除桩头、桩基检测①承台基坑土方开挖完成后，底层0.2米的预留土由人工清除，确保底层土层不被扰动；同时人工开挖四周临时排水沟，在一角挖深约1.0m的集水井，并将潜水泵准备到位，当集水井中集水较多时，及时抽出。
②技术人员在桩头上进行标高测量，在现场桩体上或预留的钢筋上用红油漆坐上标记，准备采用空压机、破碎锤、人工配合进行凿除桩头作业。
③按设计标高凿除桩头后，现场查看桩头混凝土质量，是否露出新鲜的混凝土面，若仍存在浮浆，将继续下凿。
承台施工技术交底
• 一、设计要求 • • • • （一）桩头处理 桩顶标高控制到伸入承台10cm。 （二）钢筋加工及安装 1、承台钢筋均采用HRB335钢筋，底层钢筋布置Φ16钢筋 网片，钢筋间距为12.5cm。顶面及侧面均不设钢筋网片。 • 2、钢筋保护层底部厚度为13cm。 • （三）模板安拆 • 1、拆除非承重模板时，待混凝土强度达到2.5MPa以上；
• 10、混凝土泵车输送管接头应严密，运送前应以水泥浆润
滑内壁。 • 11、砼运送工作宜连续进行，如有间歇应经常使砼泵转动， 以防输送管堵塞，时间过长时，应将管内砼排出并冲洗干 净。
• 12、泵送时，应使料斗内经常保持约2/3的砼，以防管路
吸入空气，导致堵塞。 • 13、 从高处直接倾卸时，其自由倾落高度一般不宜超过
用风镐对桩头进行破除施工。
• 5、当用风镐凿除到设计桩顶标高以上20cm时，停止风镐 作业，由人工进行凿除至伸入承台设计桩顶位置，并对桩 顶进行修平，以免风镐作业振动过大对桩顶砼造成破坏， 保证凿除后桩顶平整且无松动混凝土块。
• 6、凿渣由人工配合吊车清理出坑底，用自卸汽车运到弃
土场废弃。
• 7、桩顶处理完毕，根据要求要对每根桩基进行第三方检 测。 • （1）对需要小应变动测的桩，桩顶需要用磨光机进行打 磨，保证磨光点平整光滑，探头贴置点沿桩顶半径的2/3 处成正三角形布设，磨光点成直径不小于7cm圆形状，敲 击面磨光点布置在桩中心。 • （2）对超声波检测的桩基，用清水将声测管灌满，然后
钢楞紧固；安装模板应自下而上逐节进行，对每节模板必
须经过严格检查，认真校正，支承牢固，方可安装上节模 板，以免积累偏差影响工程质量；内外钢楞上好后，将内
拉条按设计要求就位，同时在模板内设置顶撑，固定模板
桩承台、基础梁基础钢筋技术交底
使用项目部采购的经过检验合格的钢材,使用时向材料员领用。
2、铁丝
采用20～22号镀锌铁丝或绑扎钢筋专用火烧丝，铁丝不应有锈蚀和过硬情况，铁丝切断长度要满足使用要求。
3、其他
水泥砂浆垫块，50mm见方，厚度同保护层。
（二）、机械准备
1、主要机械：调直机、切断机、弯曲机、接触对焊机、直螺纹滚丝机等。
二、操作工艺：
工艺流程：
钢筋绑扎工艺：核对钢筋半成品→钢筋绑扎→预埋管线→绑好砂浆垫块
1、钢筋绑扎：
A.核对成型钢筋：钢筋绑扎前，应先按设计图纸核对加工的半成品钢筋。对其规格、形状、型号、品种经过检验，然后挂牌堆放好。
B.钢筋绑扎：钢筋应按顺序绑扎，绑扎安装好承台钢筋后，一般情况下先长轴后短轴，由一端向另一端依次进行。操作时按图纸要求划线、铺铁、穿箍、绑扎，最后成型。
2、主要工具：
钢丝刷、工作台、卡盘、钢筋板子、各种起拱板子、小撬杠、骨架绑扎架、各种钢筋钩、粉笔、墨斗、、夹完成，并按设计标高、尺寸挖完土，而且办完桩基施工验收记录。
2、桩填芯混凝土先浇筑，桩芯钢筋严格按照10G409图集和施工规范施工。
3、应将槽底虚土、杂物等垃圾清除干净。
C.预埋管线及铁活：预留孔洞位置应正确；桩芯伸入承台的钢筋、承台梁上的柱子，应按图纸绑好，绑扎应牢固，应采用十字扣绑扎或焊牢，其标高、位置、搭接锚固长度等尺寸应准确，不得遗漏和移位。
D.受力钢筋搭接接头位置应正确。其接头应相互错开，上铁在跨中，下铁应尽量在支座处；每个搭接接头的长度范围内，搭接钢筋面积不应超过该长度范围内钢筋总面积的1/4。所有受力钢筋和箍筋交接处全绑扎，不得跳扣。
技术质量交底记录
施 工 单 位
工 程 名 称
唐山唐景建筑科技有限公司建设5000套建筑起重设备项目

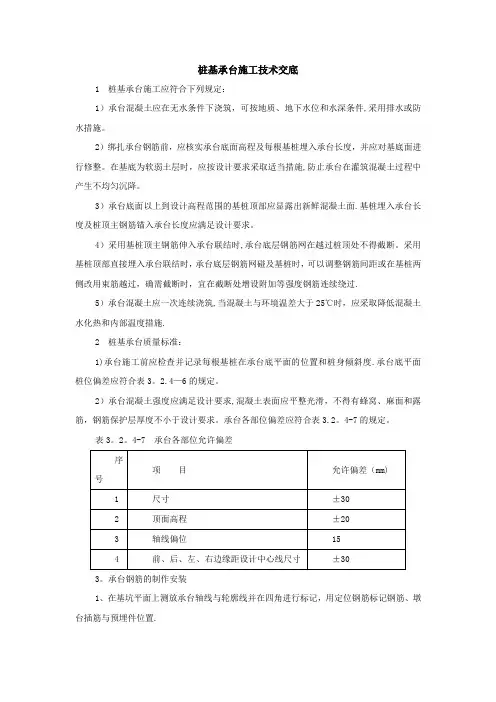

桩基承台施工技术交底
桩基承台施工技术交底1 桩基承台施工应符合下列规定：1）承台混凝土应在无水条件下浇筑，可按地质、地下水位和水深条件,采用排水或防水措施。
2）绑扎承台钢筋前，应核实承台底面高程及每根基桩埋入承台长度，并应对基底面进行修整。
在基底为软弱土层时，应按设计要求采取适当措施,防止承台在灌筑混凝土过程中产生不均匀沉降。
3）承台底面以上到设计高程范围的基桩顶部应显露出新鲜混凝土面.基桩埋入承台长度及桩顶主钢筋锚入承台长度应满足设计要求。
4）采用基桩顶主钢筋伸入承台联结时,承台底层钢筋网在越过桩顶处不得截断。
采用基桩顶部直接埋入承台联结时，承台底层钢筋网碰及基桩时，可以调整钢筋间距或在基桩两侧改用束筋越过，确需截断时，宜在截断处增设附加等强度钢筋连续绕过.5）承台混凝土应一次连续浇筑,当混凝土与环境温差大于25℃时，应采取降低混凝土水化热和内部温度措施.2 桩基承台质量标准：1)承台施工前应检查并记录每根基桩在承台底平面的位置和桩身倾斜度.承台底平面桩位偏差应符合表3。
2.4—6的规定。
2）承台混凝土强度应满足设计要求,混凝土表面应平整光滑，不得有蜂窝、麻面和露筋，钢筋保护层厚度不小于设计要求。
承台各部位偏差应符合表3.2。
4-7的规定。
表3。
2。
4-7 承台各部位允许偏差3。
承台钢筋的制作安装1、在基坑平面上测放承台轴线与轮廓线并在四角进行标记，用定位钢筋标记钢筋、墩台插筋与预埋件位置.2、使用焊条的等级应与钢筋的等级相一致。
Ⅱ级钢筋的焊接要使用T502焊条但绝不可使用T422焊条，以免降低焊接处钢筋抗拉强度。
3、钢筋绑扎工艺:核对钢筋半成品→钢筋绑扎→预埋件→绑好混凝土垫块。
4、核对成型钢筋：钢筋绑扎前，应先按设计图纸加工的半成品钢筋进行核对。
对其规格、形状、型号、品种经过检验后挂牌合理堆放。
5、钢筋绑扎：钢筋应按顺序绑扎，一般情况下,先长轴后短轴，由一端向另一端依次进行.操作时按图纸要求划线、铺铁、穿箍、绑扎，最后成型.6、预埋钢筋:预留孔洞位置应准确;桩身伸入承台的钢筋、承台上墩身的预埋钢筋、接地钢筋应按图纸绑扎好,绑扎应牢固(应采用十字扣绑扎或焊牢，其标高、位置、搭接锚固长度等尺寸应准确，不得遗漏和移位。

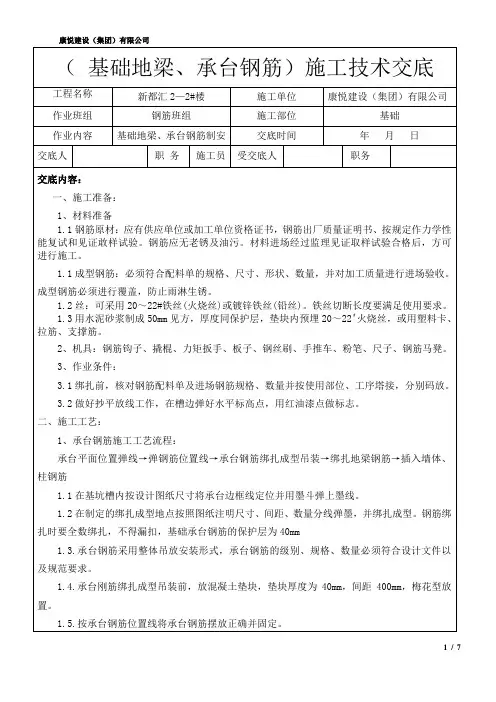

基础地梁承台钢筋施工技术交底
3、作业条件：
3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接，分别码放。
3.2做好抄平放线工作，在槽边弹好水平标高点，用红油漆点做标志。
二、施工工艺：
1、承台钢筋施工工艺流程：
承台平面位置弹线→弹钢筋位置线→承台钢筋绑扎成型吊装→绑扎地梁钢筋→插入墙体、柱钢筋
6）、在任何情况下，纵向受拉钢筋绑扎搭接接头的搭接长度均不得小于300mm。
6、钢筋工程的检查与验收
由于钢筋工程是结构施工中最关键一道工序，且施工周期长、技术规范要求严格、劳动强度大，因此要控制好钢筋工程的质量，就必须抓好施工过程质量控制管理工作，钢筋工长和项目质检员密切配合，坚持边绑扎，边检查，随时发现问题，及时纠正、落实，严格落实“三检制度”。以工序质量赢得工程质量。
A、主控项目
1.带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。
2.钢筋的规格、形状、尺寸、数量锚固长度、接头设置必须正确，严格按相关规范及设计文件执行。
B、一般项目
1．缺扣、松扣的数量不得超过绑扣数的10%，且不应集中。
2.弯钩的朝向正确。绑扎接头、搭接长度正确。
3.箍筋的间距数量应符合图纸要求，弯钩角度为135°，弯钩平直长度为10d或75mm最大值。
4）、受力钢筋的接头宜设置在受力较小处，在同一根钢筋上宜少设钢筋接头。钢筋的接头，不应设置在梁端、柱端的箍筋加密范围，当无法避开时应采用满足等强度要求的高质量机械连接接头，且钢筋接头面积百分率不应超过50%。
5）、同一构件中相邻纵向受力钢筋的绑扎搭接接头的位置相互错开。钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度。
桩承台基础安全技术交底模板
一、交底对象本次安全技术交底对象为参与桩承台基础施工的所有人员，包括施工管理人员、技术人员、施工人员、监理人员等。
二、交底目的为确保桩承台基础施工过程中的安全，降低事故发生概率，提高施工质量，特进行安全技术交底。
三、交底内容1. 施工前的安全检查（1）对施工人员进行安全教育，使其了解桩承台基础施工过程中的安全风险和注意事项。
（2）对施工现场进行全面检查，确保施工设备、材料、环境符合安全要求。
（3）检查施工图纸、施工方案、安全技术措施等是否齐全、合规。
2. 施工过程中的安全措施（1）桩基施工：1）桩基施工前，应对桩位进行复测，确保桩位准确。
2）桩基施工过程中，应严格按照施工方案进行，确保桩基质量。
3）桩基施工结束后，应及时进行验收，确保桩基质量符合设计要求。
（2）承台施工：1）承台施工前，应对承台钢筋、模板、混凝土等进行检查，确保材料质量符合要求。
2）承台施工过程中，应严格按照施工方案进行，确保承台质量。
3）承台施工结束后，应及时进行验收，确保承台质量符合设计要求。
（3）施工人员安全：1）施工人员应佩戴安全帽、安全带等个人防护用品。
2）施工人员应遵守施工现场安全规定，不得酒后作业、疲劳作业。
3）施工人员应熟悉施工设备操作规程，不得违规操作。
4）施工现场应设置警示标志，确保施工人员安全。
3. 施工事故处理（1）发生安全事故时，应立即停止施工，报告上级部门。
（2）对事故现场进行保护，不得擅自移动、破坏事故现场。
（3）按照事故处理程序，查明事故原因，采取相应措施。
四、交底要求1. 施工人员应认真学习安全技术交底内容，掌握施工过程中的安全风险和注意事项。
2. 施工人员应严格遵守安全操作规程，确保施工安全。
3. 施工管理人员应加强对施工现场的巡查，及时发现并解决安全隐患。
4. 监理人员应严格按照监理规程进行监理，确保施工质量。
五、交底时间本次安全技术交底时间为：____年____月____日。
六、交底人交底人：____（姓名）七、备注1. 本安全技术交底内容仅供参考，具体施工过程中应根据实际情况进行调整。
(承台、地梁土方开挖1)技术交底
3.3夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要
安装照明设施，在危险地段应设置明显标志。
三、操作工艺
为了避免机械开挖时强烈扰动原土层，对地梁、承台土方采用人工开挖为主，
机械开挖为辅的方式。
1、土方开挖工艺流程：
测量放线→分层开挖→排降水→修整槽边→ 清底整平
2、必须严格按照施工人员的定位、标高及放坡要求进行挖土。
施工项目部位
承台、基础梁土方开挖
承接施工单位
或 班 组
挖土清槽班
五、质量标准
本工程土方开挖应符合土方开挖工程质量检验标准，具体见下表：
项
序
项目
允许偏差或允许值（mm）
检验方法
柱基、基坑、基槽
主
控
项
目
1
标高
-50
水准仪
2
长度、宽度
（由设计中心线向两边量）
+200
-50
经纬仪、
用钢尺量
3
边坡
设计要求
观察或用
深度≤1米的不放坡，每边留600mm的工作面，其余按1：0.5放坡。
3、土方开挖
3.1承台、地梁开挖，应先进行测量定位，抄平放线，定出开挖尺寸，按放
线分块（段）分层开挖。
3.2相邻基坑开挖时，应遵循先深后浅或同时进行的施工程序。
3.3机械开挖应由深而浅，基底及边坡应预留一层200～300mm厚土层用人
接受交底人：
（签名） 年 月 日
交底人：
（签名） 年 月 日
上海市建设局监制
施工技术质量交底记录
施工单位：上海绿地建设（集团）有限公司 编号：LD-01-02
工程名称
迅达(电梯)中国区总部—研发中心及制造中心项目一期工程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4)模板安装允许偏差见表1-1。
表1-1??承台模板安装允许偏差
序号
项目
允许偏差(mm)
1
轴线位置
15
2
表面平整度
5
3
高程±204Fra bibliotek内侧宽度
±10
5
相邻两模板表面高低差
2
五、成品保护
1、模板要有存放场地,场地要平整夯实。模板平放时,要有木方垫架。立放时,要搭设分类模板架,模板触地处要垫木方,以保证模板不扭曲不变形。不可乱堆乱放或在组拼的模板上堆放分散模板和配件。
根据轴线用墨斗在垫层上弹出承台、地梁支模的控制线，并做好标高控制点，以控制承台、梁板标高。
按承台、地梁尺寸将木夹板载好。
3、承台、地梁模板支法安装顺序：复核轴线底标高及轴线位置→支承台、地梁底模→绑扎钢筋→支承台、地梁侧模→复核承台、地梁模尺寸及位置→与相邻承台、地梁连接固定。
1、承台、梁侧可用支撑模板的木方支撑，同时用一部分木方斜撑，斜撑要牢固。
桩承台基础梁基础技术交底
技术质量交底记录
建 设 单 位
陕西建工第三建设集团有限公司
工 程 名 称
渭南中学建设项目
交 底 日 期
交 底 地 点
施工现场
交 底 部 位
基础模板
交底内容：
基础模板支设
一、材料选用
1、模板的选用：本工程承台、基础梁模板采用18mm木夹板，模板支撑体系采用木方支撑。
2、支模方法支模前的准备工作：
模板及支架必须安置于符合设计的可靠基底上。制作简单、安装方便，便于拆卸和多次使用；
模板安装要稳固牢靠，接缝严密不得漏浆。模板与混凝土的接触面应平整光滑，必须清理干净并涂刷隔离剂。浇注混凝土前，模板内的积水及杂物应清理干净。并在模板上标示出承台的顶面标高位置。
模板工程经监理工程师检查合格后方可进行下道工序施工。
2、拆除模板时,不得用大锤、撬棍硬砸猛撬,以免混凝土的外形和内部受到损伤。
六、应注意的质量问题
1)轴线位移:承台和承台梁应严格控制放线尺寸,确定每根梁的边线位置.
技术负责人
交底人
被交底人
2、模板工程作业组织,应遵循支模与拆模统由一个作业班组执行作业。其好处是,支模就考虑拆模的方便与安全,拆模时,人员熟知情况,易找拆模关键点位,对拆模进度、安全、模板及配件的保护都有利。,
四、质量标准
1)模板及支架必须具有足够的强度、刚度及稳定性;其支承部分应有足够的支承面积。
2)模板的接缝不应大于?mm。
2、支设梁模板前，应按尺寸先梁侧模板加工好，必须将梁底模两侧清理干净，以便梁底模，侧模紧整齐，减少修补的工作量。
二、模板施工注意事项
1、承台模板制安
模板及支架应具有足够的强度、刚度和稳定性；能承受所浇筑混凝土的重力、侧压力及施工荷载；保证结构尺寸的正确，并应符合设计要求。
承台模板采用18MM厚胶合板,承台模板支撑方式为外加固，支撑点放置在基坑和支护模板内侧。
2、施工措施
、混凝土浇筑前认真复核模板位置，模板垂直度和承台、梁标高，准备检查预埋件、预留洞位置及尺寸是否准确无误，模板支撑是否牢靠，接缝是否严密。
、柱、基础梁接头处是模板施工的靠。难点，处理不好将严重影响混凝土外观质量。
、混凝土浇筑前，应清除模板内部的垃圾。
、混凝土浇筑前安排木工看模，出现问题及时处理。
2、安全和技术措施
1、在模板安装前必须涂刷脱模剂，以方便拆模及增加模板周转次数，提高砼的表观质量。
2、拆除模板，须经技术人员核实，确认混凝土已达到规定强度后，方可拆除。
3、拆模时注意不得硬砸，以免损伤砼。
4、支模用的木楞要求摆放均匀，模板的拼缝、搭接要严密，不得露棱露角，小孔必须塞严。
三、模板拆除
1、拆除模板一般应采用长撬杠，严禁操作人员站在正拆除的模板上。侧模拆除:在混凝土强度能保证其表面及棱角不因拆除模板而受损,方可拆除。
