项目一 认识直流电路
直流电路详解

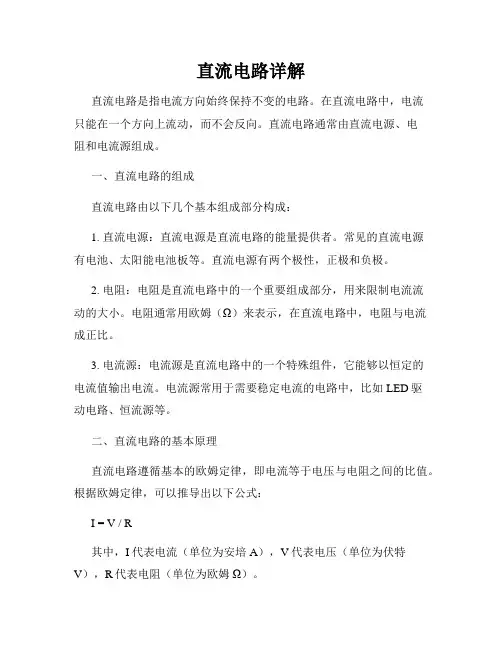

直流电路详解直流电路是指电流方向始终保持不变的电路。
在直流电路中，电流只能在一个方向上流动，而不会反向。
直流电路通常由直流电源、电阻和电流源组成。
一、直流电路的组成直流电路由以下几个基本组成部分构成：1. 直流电源：直流电源是直流电路的能量提供者。
常见的直流电源有电池、太阳能电池板等。
直流电源有两个极性，正极和负极。
2. 电阻：电阻是直流电路中的一个重要组成部分，用来限制电流流动的大小。
电阻通常用欧姆（Ω）来表示，在直流电路中，电阻与电流成正比。
3. 电流源：电流源是直流电路中的一个特殊组件，它能够以恒定的电流值输出电流。
电流源常用于需要稳定电流的电路中，比如LED驱动电路、恒流源等。
二、直流电路的基本原理直流电路遵循基本的欧姆定律，即电流等于电压与电阻之间的比值。
根据欧姆定律，可以推导出以下公式：I = V / R其中，I代表电流（单位为安培A），V代表电压（单位为伏特V），R代表电阻（单位为欧姆Ω）。
根据以上公式，可以观察到以下几个规律：1. 当电压V增大时，电流I也会增大，而电阻R不变。
2. 当电阻R增大时，电流I会减小，而电压V不变。
3. 当电流I增大时，电压V也会增大，而电阻R不变。
三、直流电路的连接方式直流电路可以通过不同的连接方式来实现不同的功能。
以下介绍几种常见的连接方式：1. 串联电路：串联电路是将多个电阻连接在一起，形成电流依次通过的电路。
在串联电路中，电流保持不变，而总电压等于各个电阻之间电压之和。
2. 并联电路：并联电路是将多个电阻并联在一起，形成电流同时流过的电路。
在并联电路中，电压保持不变，而总电流等于各个电阻之间电流之和。
3. 混合连接：混合连接是将串联和并联电路结合使用，来实现更复杂的电路功能。
四、直流电路的应用直流电路广泛应用于各个领域，以下列举几个常见的应用场景：1. 电子设备：直流电路被广泛应用于各种电子设备中，比如手机、电脑等。
直流电路可以提供稳定的电流和电压，保证设备正常工作。
认识直流电路课件
三极管
总结词
三极管是直流电路中常用的元件，用于 放大信号和控制电流。
VS
详细描述
三极管是一种半导体元件，其作用是放大 信号和控制电流。在直流电路中，三极管 可以用来放大信号、开关电路和组成各种 逻辑功能等。三极管的类型有很多种，如 NPN三极管、PNP三极管和场效应管等 ，每种类型的三极管都有其特定的应用场 景。
电容器
总结词
电容器是直流电路中常用的元件，用于储存电荷。
详细描述
电容器是一种储能元件，其作用是储存电荷。在直流电路中，电容器可以用来 平滑电流、过滤噪声和稳定电压等。电容器的容量通常由其电极面积和间距决 定，常见的电容器有电解电容、陶瓷电容和薄膜电容等。
电感器
总结词
电感器是直流电路中常用的元件，用于储存磁场能量。
基尔霍夫定律是电路分析中的重要定律，它 包括基尔霍夫电流定律和基尔霍夫电压定律， 用于解决复杂电路问题。
基尔霍夫电流定律指出，在任意一个封闭的 电路中，流入节点的电流总和等于流出节点 的电流总和。基尔霍夫电压定律指出，在任 意一个封闭的电路中，沿着闭合回路的电压 降总和等于零。这两个定律是解决复杂电路 问题的基础。
详细描述
电感器是一种储能元件，其作用是储存磁场能量。在直流电路中，电感器可以用来滤波、隔离和延迟电流等。电 感器的电感量通常由其线圈匝数、直径和磁芯材料决定，常见的电感器有空心线圈电感、磁芯电感和铁芯电感等。
二极管
总结词
二极管是直流电路中常用的元件，用于单向导电。
详细描述
二极管是一种半导体元件，其作用是单向导电。在直流电路中，二极管可以用来整流、开关和保护电 路等。二极管的类型有很多种，如硅二极管、锗二极管和肖特基二极管等，每种类型的二极管都有其 特定的应用场景。
实验一直流电路的认识实验
实验一 直流电路的认识实验一、实验目的与要求1、熟悉实验室电源配置等概况。
2、练习使用晶体管直流稳压电源。
3、练习使用直流电流表和电压表。
4、练习使用万用表的直流电流档和电压档。
5、通过电位的测量，进一步明确电位、电压的概念及其相互关 系。
二、仪器及设备1、晶体管直流稳压电源 APS3003S—3D 1 台2、1.5V 干电池 1 节3、直流电压表 C43 型（0～7.5V） 1 只4、直流毫安表 C43 型(0～100mA) 1 只5、 万用表 DT—99228B 1 只6、线绕电阻或碳膜电阻(15Ω,15W) 2 只7、单刀开关 1 只三、实验材料导线若干四、实验内容及方法1、练习使用晶体管直流稳压电源（1）熟悉稳压电源面板上各开关、旋钮的位置，了解其使用方 法。
（2）将万用表的有关转换开关置于测直流电压的适当挡位上， 红色测试棒的插头插入万用表“+”插孔，黑色测试棒的插头插入“-” 插孔或标有“*”号的公共插孔。
（3）将直流稳压电源的电源插头插入市电 220V 插座，合上电源 开关。
接通工作电源后，面板上的指示灯应亮。
（4）由小到大分别将稳压电源输出电压的“粗调旋钮”转至各 挡，然后再将输出电压的“细调旋钮”从最小位置顺时针转至最大位 置。
用装好测试棒的万用表直流电压挡测量直流稳压电源的输出电压 “粗调旋钮”置于不同挡位时，输出电压的调整范围。
万用表直流电 压挡指示值记入表 1-1 中。
表 1-1 “粗调旋钮”挡位输出电压调整范围2、直流无分支电路电流、电压和电位的测量（1）直流电压表接上测试棒后选择合适的量限，测量一节干电 池的开路电压 U S2，所得测量结果记入表 1-2 中。
表 1-2 测量数据 计算值 参考点 项目 A j B j C j U S1 U S2 I U AB U BC U CA仪表量限A 仪表指示值仪表量限B 仪表指示 值（2）使用直流电压表，调稳压电源的输出电压 U S1 为 3.00V。
什么是直流电路
什么是直流电路直流电路是一种电路，其中电子流沿着一个方向流动，而不会发生方向的逆转。
在直流电路中，电流的正负极不会交替变化，而是始终保持一个方向。
这种电路广泛应用于各种设备和系统中，包括电池、太阳能电池组、直流电动机等。
直流电路由多个元件组成，包括电源、电阻、电感和电容等。
其中，电源提供电力，电阻用于控制电流的大小，电感用于储存电能，电容用于储存电荷。
这些元件通过导线连接在一起，形成一个闭合回路，电流便可以在回路中流动。
在直流电路中，电源可以是一个电池或者一个直流发电机。
电池是一种将化学能转化为电能的设备，它产生的电流具有确定的方向。
直流发电机则利用电磁感应原理将机械能转化为电能，同样产生带有确定方向的电流。
电阻在直流电路中起到控制电流的作用。
根据欧姆定律，电阻与电流之间存在线性关系，电阻越大，电流越小。
电阻通常使用电阻器表示，它可以是一个固定值或者根据需要可调的可变电阻。
电感是一种储存电能的元件。
它由导线或线圈组成，当电流通过导线或线圈时，会产生磁场。
该磁场储存在电感中，当电流断开或变化时，磁场会产生感应电动势。
电感可以用于限制电流的变化速率，起到过滤噪声的作用。
电容是储存电荷的元件，由两个电极和介质组成。
当电容器充电时，正极积累正电荷，负极积累负电荷，形成一个电场。
电容器可以储存电能，并可以在需要时释放电能。
在直流电路中，电流的大小由电压和电阻决定。
根据欧姆定律，电流等于电压与电阻之间的比值。
具体计算公式为I = V/R，其中I代表电流，V代表电压，R代表电阻。
在实际应用中，直流电路广泛用于各种电子设备中。
例如，在计算机中，直流电路用于供电和信号传输。
在通信系统中，直流电路用于传输信号和供电。
在家庭中，直流电路用于供电和照明。
总之，直流电路是一种电子流沿着一个方向流动的电路。
它由电源、电阻、电感和电容等组成，并通过导线连接在一起形成闭合回路。
直流电路广泛应用于各种设备和系统中，具有重要的实际意义。
什么是直流电路？
什么是直流电路？直流电路是指电流方向保持不变的电路。
相对于交流电路，直流电路特点明确，使用范围广泛。
要深入了解直流电路，首先需要了解其基本原理、组成和特性。
本文将简要介绍直流电路的基本概念，以及其在现代社会中的应用。
一、直流电路的基本概念1. 电流方向恒定直流电路中，电流的方向恒定不变。
电荷从正极流向负极，形成一个闭合的电流回路。
这种特性使得直流电路在许多应用场景中具有独特的优势。
2. 电压稳定性高直流电路中的电压保持稳定，不像交流电路那样会频繁变化。
这使得直流电路在需要稳定电压供应的设备中得到广泛应用，如计算机、手机等电子设备。
二、直流电路的组成1. 直流电源直流电路的基础是直流电源，它可以是电池、蓄电池、发电机等。
直流电源会提供稳定的直流电压或电流，为直流电路提供动力。
2. 导线和元器件直流电路中，导线起着将电流从电源传送到各个元器件的作用。
导线的电阻对于电路的性能和效率至关重要。
元器件是指在电路中起着特定功能的组件，如电阻、电容、二极管等。
三、直流电路的特性1. 稳定性直流电路的稳定性较高，电流和电压变化较小。
这种稳定性使得直流电路在精密仪器和各种电子设备中得到广泛应用，不会出现意外故障。
2. 能量转换高效直流电路能够较高效地将电能转换为其他形式的能量，如热能或机械能。
这使得直流电路在能量转换和控制中有着广泛的应用，如电动机、电炉等。
3. 安全性由于直流电路的电流方向恒定，电击伤害的风险相对较低。
这也是为什么在家庭和工业用途中，直流电路比交流电路更为安全的原因之一。
四、直流电路的应用1. 计算机技术在计算机技术中，直流电路广泛应用于电源供应和电路控制。
直流电源为计算机提供稳定可靠的电能，而直流电路则起着控制和传输信号的作用。
2. 电动汽车直流电路是电动汽车中的关键部分。
电动汽车的电池组提供高电压的直流电，通过直流电路将能量转化为机械能，驱动汽车前进。
3. 太阳能发电系统太阳能发电系统是一种典型的直流电路应用。
直流电路及应用讲解
直流电路及应用讲解
直流电路是一个电流方向始终保持不变的电路，其中的电流只能单向流动。
在直流电路中，电流的方向是由正极向负极流动的，该电路中的电压也是始终保持不变的。
直流电路的基本元件包括电源、电阻、电容和电感等。
其中，电源提供了电流的能量，电阻会阻碍电流的流动，电容可以储存电荷能量，而电感则可以储存电流能量。
直流电路在电子技术中有许多应用。
以下是其中几个典型的应用：
1. 电子设备供电：直流电路广泛应用在各类电子设备中，如计算机、手机、电视等。
这些设备中电源提供直流电流，而其他电子元件通过直流电路进行工作。
2. 充电器：充电器是将交流电转换为直流电，并通过直流电路给电池充电的设备。
充电器中的直流电路可以对电池进行充电，以提供能量供电。
3. 蓄电池系统：直流电路常用于储能系统中，如蓄电池系统。
这些系统通过直流电路将电能储存起来，以便在需要时提供电力供应。
4. 太阳能电池板：太阳能电池板将太阳能转换为直流电能，以供给家庭或工业设备使用。
直流电路在太阳能电池板中起到了关键的作用。
5. 直流电机：直流电路广泛应用于直流电机中，例如用于驱动机械设备或电动车辆中的直流电机。
直流电路向电机提供驱动电流，使其转动。
6. 通信设备：直流电路也用于各种通信设备中，如电话、无线电等。
直流电路为这些设备提供了电源，以及传输和控制信号的功能。
直流电路的应用非常广泛，几乎涵盖了电子技术的方方面面。
它在家庭、工业、交通、通讯等各个领域都有重要作用。
直流电路的稳定性和可靠性使其成为电子设备的理想选择，并促进了电子技术的不断发展和创新。
直流电路
直流电路直流电路是指电流方向始终保持不变的电路系统。
在直流电路中，电荷沿着一个方向流动，从正极到负极。
直流电路是电子学中最基本的电路之一，也是我们日常生活中广泛应用的电路系统之一。
直流电路主要由电源、电阻和导线组成。
电源提供了电流的动力，可以是电池、发电机或其他直流电源设备。
导线用于连接电源和电阻，从而形成一个完整的电路路径。
而电阻则是用来限制电流流动的元件，它可以是电阻器、灯泡、电动机或其他电器设备。
在直流电路中，电流的大小和方向受到欧姆定律的控制。
欧姆定律是电学基本定律之一，它描述了电流、电压和电阻之间的关系。
根据欧姆定律，电流（I）等于电压（V）除以电阻（R）：I=V/R。
这意味着在一个直流电路中，如果电压保持不变，电阻的增加会导致电流的减小；反之，如果电阻保持不变，电压的增加会导致电流的增加。
为了更好地理解直流电路，我们可以以一个简单的示例来说明。
假设我们要给一个电灯提供电流以使其正常发光。
首先，我们需要一个电源，比如一节电池。
然后，我们需要一根导线将电池与电灯连接起来。
最后，我们还需要一个合适的电阻来限制电流的大小，以避免电灯过热或发生其他故障。
一旦电路连接好，电流就会从电池的正极流向电灯的负极，使其发光。
除了电阻，直流电路中还有其他元件，比如电容器和电感器。
电容器主要用于储存电荷，当电压施加到电容器上时，它会吸收电荷并储存在其中，然后在电压消失时释放电荷。
电感器则主要用于产生磁场，当电流通过电感器时，它会产生一个磁场，当电流改变时，这个磁场也会改变。
直流电路在我们的日常生活中有许多应用。
比如，家庭中的电路系统就是直流电路。
它们将电能从电源输送到各个电器设备中，以供我们使用。
汽车也是一个典型的直流电路系统，电池提供了动力，电流通过电线供应给各个电器设备。
此外，直流电路还被广泛应用于电子设备、通信系统、工业自动化等领域。
总结一下，直流电路是指电流方向始终保持不变的电路系统，它由电源、电阻和导线组成。
直流电路的认识实训报告
一、实训背景直流电路，作为电路学中的基础部分，是电气工程、电子技术等领域不可或缺的知识点。
为了更好地理解和掌握直流电路的基本原理和特性，我们开展了直流电路的认识实训。
本次实训旨在通过理论学习和实际操作，加深对直流电路概念、元件特性以及电路分析方法的理解。
二、实训目的1. 理解直流电路的基本概念和组成部分。
2. 掌握直流电源、电阻、电容、电感等基本元件的特性及其在电路中的作用。
3. 学会使用万用表等测量工具，对直流电路进行测量和分析。
4. 培养动手实践能力，提高电路设计和分析能力。
三、实训内容1. 直流电源直流电源是直流电路的核心，本次实训主要介绍了直流电源的种类、特性和使用方法。
我们学习了干电池、蓄电池、直流稳压电源等直流电源的工作原理和特性，并通过实验了解了不同直流电源在电路中的应用。
2. 电阻电阻是直流电路中最常见的元件之一，它主要起到限制电流、分配电压的作用。
实训中，我们学习了电阻的规格、参数以及电阻的串联、并联等连接方式。
通过实验，我们掌握了如何使用万用表测量电阻的阻值，并了解了电阻在电路中的作用。
3. 电容电容是直流电路中用于储存电荷的元件，它在电路中起到滤波、耦合、隔直等作用。
实训中，我们学习了电容的种类、参数以及电容的串联、并联等连接方式。
通过实验，我们掌握了如何使用万用表测量电容的容量，并了解了电容在电路中的作用。
4. 电感电感是直流电路中用于储存磁能的元件，它在电路中起到滤波、隔离、稳定等作用。
实训中，我们学习了电感的种类、参数以及电感的串联、并联等连接方式。
通过实验，我们掌握了如何使用万用表测量电感的电感值，并了解了电感在电路中的作用。
5. 电路分析方法实训中，我们学习了基尔霍夫电压定律和基尔霍夫电流定律，掌握了如何使用这些定律分析直流电路。
通过实验，我们学会了如何根据电路图绘制等效电路，并使用欧姆定律、基尔霍夫定律等公式计算电路中的电压、电流和功率。
四、实训过程1. 理论学习在实训开始前，我们首先对直流电路的基本概念、元件特性和分析方法进行了系统学习。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电工基础与技能》学习
工作页
班级：姓名：同组人员：
学习项目：项目一认识直流电路学习时间：
学习目标：
知识目标：
1．了解电路的基本组成。
2．会识读基本的电气符号和简单的电路图。
1．理解电路中电流、电压、电位的概念。
2．理解电路中电动势、电能、电功率的概念。
技能目标：
会连接简单直流电路。
会用电压表、电流表测量直流电压和直流电流。
学习难点：
电压、电流的参考方向与实际方向的关系。
一、知识准备
1.什么是直流电？
7.怎么使用电流表测直流电流？
二、电路分析与计算
1.如下图所示电路，分析计算和测量灯泡的电流、电压、电功率。
三、实验验证
1.仿真演示
2.实验验证
W
五、巩固练习
电工基础习题集第一章。
