通风机安装施工方案
通风机安装施工方案
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：通风机安装施工方案# 通风机安装施工方案## 一、引言本文档旨在提供通风机安装施工方案的详细说明。
通风机的安装对于建筑物的通风和空气质量至关重要，因此在施工过程中必须遵循严格的操作规程和安全准则。
## 二、施工前准备在正式进行通风机的安装施工前，需要进行以下准备工作：1. 设计方案确认：确认通风系统的设计方案是否与建筑物实际情况相符，包括通风机的类型、数量和安装位置等。
2. 材料准备：根据设计方案确定通风机所需的材料，如支架、管道、连接件等，并进行采购和储备。
3. 工具准备：准备好通风机安装所需的工具，如螺丝刀、扳手、电钻等，并确保工具的完好无损。
4. 安全措施：制定安全措施和施工计划，包括施工过程中的人员防护、周围环境的保护等。
## 三、施工步骤下面将详细介绍通风机安装施工的步骤：### 1. 确定安装位置根据设计方案确定通风机的安装位置，并使用测量工具进行准确测量，标记好安装位置的中心点。
### 2. 安装支架根据通风机的尺寸和重量，选择适当的支架进行安装。
使用螺丝刀和扳手固定支架，确保其牢固稳定。
### 3. 安装通风机将通风机放置在支架上，并使用螺丝刀和扳手进行固定。
在安装过程中，需要确保通风机与支架和周围设备之间的间距符合设计要求。
### 4. 连接管道根据通风系统的设计要求，连接通风机与管道。
使用适当的连接件和密封材料，确保管道连接紧密且不漏气。
### 5. 电气连接根据通风机的电气要求，进行电气连接。
在进行电气连接之前，需要确保通风机的电源与建筑物的电源系统相匹配，并进行必要的安全检查。
### 6. 安全检查在通风机安装完成后，进行安全检查。
检查通风机和管道的安装是否牢固，电气连接是否正确，以及是否存在安全隐患。
如发现问题，及时进行修复和调整。
### 7. 调试和验收通风机安装完成后，进行调试和验收。
轴流通风机施工方案
轴流通风机施工方案一、项目背景随着工业化进程的推进，轴流通风机在工业生产中的应用日益广泛。
轴流通风机作为重要的通风设备，能够有效地降低温度、改善空气质量，保证工作场所的安全生产环境。
本文旨在针对轴流通风机的施工方案进行详细介绍。
二、施工准备2.1 施工前的准备工作在施工前，需要准备齐全必要的材料、设备和人力资源。
具体的准备工作包括：- 购置轴流通风机以及相关的配件； - 准备施工图纸和设计方案； - 确定施工人员的数量和分工； - 采购施工所需的材料和工具。
2.2 施工场地准备在施工场地准备阶段，需要按照设计方案进行场地布局和准备工作，包括： -清理施工场地，确保场地清洁、平整； - 搭建必要的安全防护设施，包括安全围栏、警示标识等； - 确保施工所需的电力、水源等基本设施可供使用。
三、施工步骤3.1 安装轴流通风机设备根据设计方案和施工图纸，进行轴流通风机的安装。
具体步骤如下： 1. 按照设备安装位置进行定位，标记好安装位置，并确保其垂直度和水平度； 2. 进行底座的安装固定； 3. 将轴流通风机的主体设备安装在底座上，并根据要求进行固定； 4. 安装风口和风叶，确保其与轴流通风机主体设备连接紧密； 5. 进行电气线路的连接，确保轴流通风机正常工作。
3.2 联通管道和配套设备安装轴流通风机后，需要完成管道和配套设备的联通工作，包括：- 安装风管，确保风管与轴流通风机的连接牢固、密封良好； - 安装调节阀、消声器等辅助设备，确保其位置合理、功能正常； - 进行电气线路的连接和调试，确保轴流通风机与其他设备正常配合运行。
3.3 进行测试和调试在完成施工任务后，需要进行测试和调试工作，确保轴流通风机的安装质量和运行效果，包括： - 进行轴流通风机的静态测试，检测其工作状态和性能是否符合要求； - 进行轴流通风机的动态测试，模拟实际工作情况，检测其运行稳定性和噪音情况； - 如发现问题，需要及时排除故障并重新进行测试和调试。
通风机安装施工方案及技术措施
通风机安装施工方案及技术措施在各类建筑物和工业场所中，通风机的安装对于保障室内空气质量，维持舒适的工作环境至关重要。
本文将详细介绍通风机安装的施工方案和技术措施，以确保安装过程顺利进行并达到预期效果。
一、施工前准备在进行通风机安装之前，首先需要对施工现场进行彻底的勘察和准备工作。
施工人员应仔细查阅施工图纸，确认通风机的具体位置和安装要求。
必须清除施工区域内的障碍物和杂物，确保施工区域干净整洁，为通风机安装提供充分的空间和操作条件。
二、通风机安装方案1.选择合适的通风机型号：根据建筑物或工业场所的实际需求，选择适合的通风机型号和规格。
通风机的风量和静压损失需要与使用场所的面积和空间高度相匹配，以确保通风效果达到预期。
2.确定安装位置：在施工现场上根据设计要求确定通风机的安装位置，并标记出固定孔口。
通风机应安装在离墙面或天花板一定距离并且需考虑到通风口与设备之间的安全间距。
3.固定安装支架：根据通风机型号和安装位置，安装适当的支架或吊架。
确保支架固定可靠，能够承受通风机的重量和振动。
4.连接管道和电源：根据通风机设计要求安装连接管道，确保管道畅通。
同时，确保电源线路的布置合理，并遵循相关电气标准和要求。
5.检查调试：通风机安装完成后，进行全面的检查和调试。
确认通风机运转正常，风量齐全，无异常噪音和震动。
三、技术措施1.安全保障：在通风机安装过程中，施工人员需严格遵守安全操作规程，佩戴好安全防护装备，确保施工过程安全可靠。
2.质量控制：施工人员应严格按照设计要求和施工规范进行操作，确保通风机安装质量符合标准，能够正常运行。
3.协调配合：施工中各个工种之间需要密切协调配合，确保通风机安装工作有序进行，避免出现问题和延误。
4.清理整理：施工结束后，应及时清理施工现场，将产生的垃圾和废料分类处理，保持环境整洁。
通过以上施工方案和技术措施的实施，可以确保通风机安装工作顺利进行，达到预期效果。
通风机在使用过程中，也需要定期检查和维护，确保通风效果持续稳定。

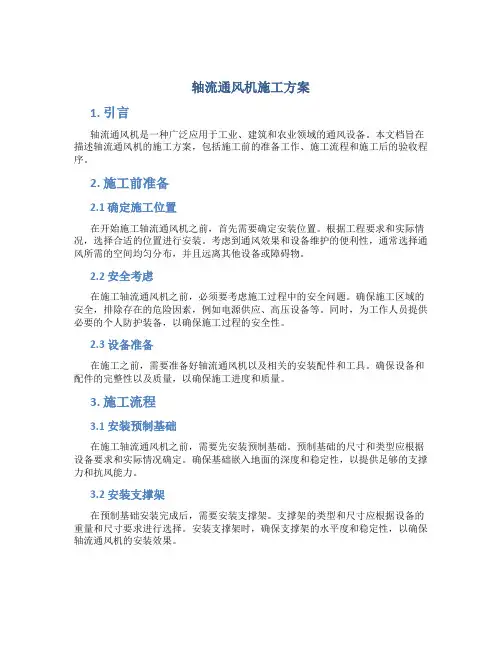

轴流通风机施工方案
轴流通风机施工方案1. 引言轴流通风机是一种广泛应用于工业、建筑和农业领域的通风设备。
本文档旨在描述轴流通风机的施工方案，包括施工前的准备工作、施工流程和施工后的验收程序。
2. 施工前准备2.1 确定施工位置在开始施工轴流通风机之前，首先需要确定安装位置。
根据工程要求和实际情况，选择合适的位置进行安装。
考虑到通风效果和设备维护的便利性，通常选择通风所需的空间均匀分布，并且远离其他设备或障碍物。
2.2 安全考虑在施工轴流通风机之前，必须要考虑施工过程中的安全问题。
确保施工区域的安全，排除存在的危险因素，例如电源供应、高压设备等。
同时，为工作人员提供必要的个人防护装备，以确保施工过程的安全性。
2.3 设备准备在施工之前，需要准备好轴流通风机以及相关的安装配件和工具。
确保设备和配件的完整性以及质量，以确保施工进度和质量。
3. 施工流程3.1 安装预制基础在施工轴流通风机之前，需要先安装预制基础。
预制基础的尺寸和类型应根据设备要求和实际情况确定。
确保基础嵌入地面的深度和稳定性，以提供足够的支撑力和抗风能力。
3.2 安装支撑架在预制基础安装完成后，需要安装支撑架。
支撑架的类型和尺寸应根据设备的重量和尺寸要求进行选择。
安装支撑架时，确保支撑架的水平度和稳定性，以确保轴流通风机的安装效果。
3.3 安装轴流通风机在支撑架安装完成后，可以开始安装轴流通风机。
根据设备和安装要求，将轴流通风机固定在支撑架上。
安装过程中要注意轴流通风机的水平度和垂直度，以确保其正常工作。
3.4 连接电力和控制系统在轴流通风机安装完成后，需要将其连接到电源和控制系统。
根据设备和系统要求，正确连接电线和控制线。
在此过程中，要确保电力和控制系统的安全性和可靠性。
3.5 调试和测试安装完成后，需要进行轴流通风机的调试和测试。
通过电源接通和控制实验，确保轴流通风机正常运转。
测试过程中要注意观察噪音和振动等异常情况，以及风力的强弱。
4. 施工后验收4.1 验收标准在施工完成后，需要进行施工后的验收。
通风机安装施工方案
通风机安装施工方案通风机是一种能够为室内提供新鲜空气，并将室内污浊空气排出室外的设备。
在许多场所，如公共卫生间、厨房、车间等，都需要安装通风机来保持室内空气的流通和清新。
下面是一个通风机安装施工方案，详细描述了通风机的安装步骤和注意事项。
一、准备工作1. 施工前，清理现场，保持施工区域整洁，并将施工区域划出。
2. 查看施工区域的平面图，并根据设计要求和实际情况，确定通风机的位置和安装高度。
二、安装过程1. 在预定位置上，用激光水平仪或水平尺确定通风机的安装位置。
2. 使用电钻和螺丝批在安装位置上打孔，然后使用膨胀螺栓将通风机固定在墙面或天花板上。
3. 将通风机的进风管和出风管连接好，并确保连接紧密且没有漏风的现象。
4. 将通风机的电源线连接到电源插座或电源开关上，并确认电源线安全可靠。
5. 安装完成后，使用电动工具对通风机进行测试，确保通风机能正常工作。
三、注意事项1. 在安装通风机时，要确保通风机与周围环境保持一定的距离，以免影响通风效果。
2. 安装通风机时，要注意安全操作，使用合适的工具和设备，并严格遵守相关安全操作规程。
3. 在安装通风机之前，要仔细检查通风机的质量和性能，并确认通风机符合国家标准和建筑规范。
4. 在安装通风机时，要注意通风机的排气方向，确保室内的污浊空气能够顺利排出室外，避免二次污染。
5. 在通风机安装完成后，要对通风机进行调试，确保通风机的工作正常，且没有异常噪音或振动。
通过以上通风机安装施工方案，可以确保通风机的安装过程安全可靠，工作效果良好。
同时，要注意定期对通风机进行检查和维护，保证通风机的长期稳定运行。
通风机安装施工方案及技术措施
通风机安装施工方案及技术措施1 范围本工艺标准适用于风压低于3kPa（≈300mmH2O）范围内的中低压离心式或轴流式通风机，以及同等原理的各类型风机。
2 施工准备2.1 材料及主要机具：2.1.1 通风、空调的风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。
2.1.2 风机开箱检查，皮带轮，皮带，电机滑轨及地脚螺栓是否齐备，符合设计要求。
有无缺损等情况。
2.1.3 风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。
2.1.4 地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注。
2.1.5 倒链、滑轮、绳索、撬棍、活动扳手，铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等。
2.2 作业条件：2.2.1 施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。
2.2.2 风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。
3 操作工艺3.1 工艺流程：基础验收→开箱检查→搬运→清洗→安装、找平、找正→试运转、检查验收3.2 基础验收3.2.1 风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。
3.2.2 风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。
3.3 通风机开箱检查应符合下列规定：3.3.1 按设备装箱清单，核对叶轮、机壳和其它部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。
3.3.2 叶轮旋转方向应符合设备技术文件的规定。
3.3.3 进、出风口应有盖板严密遮盖。
检查各切削加工面，机壳的防锈情况和转子是否发生变形或锈蚀、碰损等。
3.3.4 风机设备搬运应配合起重工专人指挥使用的工具及绳索必须符合安全要求。
3.5 设备清洗：3.5.1 风机设备安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，装配后使其转动，调节灵活。
风机安装施工方案
风机安装施工方案批准：审核：编制：目录.1.工程概况 (3)2.编制依据 (3)3.施工准备 (3)4设备验收 (4)5.材料验收 (5)6.基础验收 (5)7.除尘风机安装 (6)8.现场质量保证管理体系 (13)9.劳动力安排 (14)10. 施工措施用料 (15)11.质量监控措施 (15)12.安全技术措施 (16)1 工程概况风机为地下料仓除尘风机（型号：Y4-73-14No.22F）。
风机类型为离心风机，主要由机壳、叶轮、进风口、进风箱、进口调节门、转动组、联轴器等组成，驱动由主电机传动风机主轴旋转。
主电机与风机之间用液力耦合器调节风机转速。
质量目标：保证分部工程交验合格率为100%，杜绝重大工程质量事故发生。
工程质量标准“省优”。
2 编制依据《机械设备安装工程施工及验收通用规范》GB50231—98《压缩机、风机、泵安装工程施工及验收规范》GB50275—98 3 施工准备3.1.技术准备3.1.1.参加本系统施工人员应认真学习有关的规范、规程和设计图纸。
3.1.2进行图纸的自审和会审工作，对施工人员进行技术安全交底的工作。
3.2材料及主要机具：3..2.1风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。
4 设备验收设备的开箱验收应有业主和设备承包商参加，开箱验收时应注意以下几点：4.1开箱前检查设备型号和箱号，防止开错。
4.2开箱前尽量将设备搬运至安装地点附近，减少开箱后的托运工作。
4.3开箱一般应从顶板开始，在拆开顶板查明情况后，再采取适当的方法拆除其它箱板。
4.4开箱时应用起钉器或撬杠，如有铁皮箍的，应先拆掉，不得用锤乱砸乱拆。
4.5精密的零件、部件和附件，必须入库保存。
4.6设备检查时应注意：4.6.1、设备的规格、型号应与图纸相符。
4.6.2、认真检查设备外观和保护包装情况，如有缺陷、损坏或锈蚀应记录在册。
4.6.3、按装箱清单清点零、部件等，出厂合格证和其它技术文件是否齐全，作好记录。
吉首某某隧道通风机安装施工方案
吉首某某隧道通风机安装施工方案一、前言吉首某某隧道作为重要交通道路，通风系统的安装对隧道的安全运行至关重要。
本文旨在介绍吉首某某隧道通风机安装的施工方案，确保通风系统的高效运行和隧道的安全通行。
二、施工准备在进行通风机安装之前，需要做好施工准备工作。
包括但不限于：- 材料准备：准备所需的通风机设备、安装工具等。
- 人员组织：分工合作，确保每个工种的施工人员有序配合。
- 安全措施: 制定安全施工计划，确保施工过程中各项安全措施到位。
三、通风机安装施工流程1. 隧道测量与准备工作在进行通风机安装前，需要对隧道进行详细的测量，确定通风机的位置和布置方式。
确保通风机的安装位置符合通风系统设计规范。
2. 通风机吊装根据安装设计要求，使用起重设备将通风机吊装到相应位置。
确保吊装过程中安全可靠，并根据设计要求进行调整。
3. 通风机连接与固定将通风机与通风系统管道进行连接，并进行固定。
确保连接处密封良好，防止风量损失。
4. 通风机电气连接接通通风机电路，进行电气连接测试。
确保通风机电气系统正常运行。
5. 通风机系统调试对通风机系统进行调试，测试通风机的运行状态和效果。
调整通风机的工作参数，使其达到设计要求。
四、施工验收及后续维护通风机安装完成后，进行施工验收，确保安装质量符合标准要求。
对通风机系统进行试运行，检测运行效果。
在通风机系统正常运行后，建立定期检查及维护制度，确保通风系统长期有效运行。
五、结语吉首某某隧道通风机安装施工方案的制定和实施，对于隧道的安全运行起着至关重要的作用。
只有确保通风系统的高效运行，才能有效保障隧道的安全通行。
愿本文介绍的施工方案能为吉首某某隧道的通风系统安装提供一定的参考和指导，确保隧道的畅通无阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北沪蓉西高速公路20标
米汤山、漆树槽隧道通风机安装施工方案
1 工程概况
米汤山、漆树槽隧道通风采用专用可逆流射流风机，近期共设计16台，其中米汤山隧道8台，漆树槽隧道8台。
远期共设计18台，其中米汤山隧道10台，漆树槽隧道8台。
风机主要技术参数如下：风机型号：112J；风机长度：本体长度1.286米，进出口各加2D 销声器后长度 5.59米;口径 1.12米,加销声器后 1.32米.转速:1470rev/min；电机功率：30KW；出口风量：30.5m3/s。
2 施工准备
2.1 材料及主要机具
（1）风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。
（2）风机开箱检查，配件符合设计要求，有无缺损等情况。
（3）风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。
2.2投入施工主要机具
序号设备名称规格型号数量进场日期技术状况
1 简易操作平台
2 2008-4-10 良好
2 发电机55KW 2 2008-4-10 良好
3 装载机ZL40 2 2008-4-10 良好
4 电动葫芦2T 4 2008-4-10 良好
5 电焊机 2 2008-4-10 良好
6 升降机 1 2008-4-10 良好
3 安装操作工艺
3.1 工艺流程：
支座安装、验收→开箱检查→搬运→清洗→安装、找平、找正→试运转、检查验收
3.2支座安装
（1）风机支座根据设计要求，由风机生产厂家统一生产，安装时必须在厂家技术指导专家在场才能安装。
（2）风机支座与隧道预埋的钢板采用双面焊接，要求采用满焊，焊缝饱满，平滑、无裂缝，不能出现未溶合、夹渣、未填满弧坑、焊瘤等外观缺陷。
（3）风机支座与预埋钢板焊接好后需采用1cm的钢板进行邦焊加强，支座每侧增加3块钢板，并与预埋钢板、支座满焊连接。
（4）支座安全好后，焊缝、预埋钢板、支座涂刷防锈油漆和防水涂料，确保支座不锈蚀。
并按设计要求进行静载试验。
3.3 支座验收
（1）风机安装前应根据设计图纸对设备支座进行全面检查，是否符合尺寸要求。
（2）风机安装前，应对预埋在隧道衬砌内风机悬挂件作加载试验，加载荷载应为风机总重量的15倍，试验合格后，方可安装射流
风机，否则应作加固定处理以保证安全。
3.4 通风机开箱检查应符合下列规定：
（1）按设备装箱清单，核对叶轮、机壳和其它部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。
（2）叶轮旋转方向应符合设备技术文件的规定。
（3）进、出风口应有盖板严密遮盖。
检查各切削加工面，机壳的防锈情况和转子是否发生变形或锈蚀、碰损等。
（4）风机设备搬运应配合起重工专人指挥使用的工具及绳索必须符合安全要求。
3.5 风机安装
（1）风机设备安装就位前，按设计图纸并依据隧道的轴线、边线线及标高线确定安装基准线。
（2）风机安装，搬运和吊装应遵照厂家要求，搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上。
（3）通风机的机轴必须保持水平度，风机与电动机用联轴节连接时，两轴中心线应在同一直线上。
（4）通风机附属的自控设备和观测仪器。
仪表安装，应按设备技术文件规定执行。
（5）支座螺栓必须拧紧，并有防松装置；垫铁放置位置必须正确，接触紧密，每组不超过三块。
（6）整体安装的通风机、搬运和吊装时。
与机壳边接触的绳索，在棱角处应垫好柔软的材料，防止磨损机壳及绳索被切断。
（7）风机搬动时，不应将风机直接放在地上滚动或移动。
（8）风机试运转：经过全面检查手动盘车，供应电源相序正确后方可送电试运转，运转前必须加上适度的润滑油；并检查各项安全措施；叶轮旋转方向必须正确；在额定转速下试运转时间不得少于2h。
运转后，再检查风机减震基础有无移位和损坏现象，做好记录。
4、风机安装注意事项
（1）风机产生与转速相符的振动。
应检查叶轮重量是否对称，或叶片上是否有附着物；双进通风机应检查两侧过气量是否相等。
如不等，可调节挡板，使两侧进气口负压相等。
（2）通风机和电动机整体振动。
应检查支座螺栓是否松动，机座是否紧固；与通风机相连的风管是否加支撑固定；柔性短管是否过紧。
（3）风机支座，焊接后应保证支座的平整，若有扭曲，校正好后方能安装。
（4）风机减震器所承受压力不均。
应适当调整减震器的位置，或检查减震器的底板是否同支座固定。
5、安全保证措施
5.1、风机支座安装焊接应严格遵照电焊工操作规程进行施焊，焊工应具备特中作业证书方可上岗操作。
5.2、在焊接过程中必须确保易然、易爆物品远离焊接施工工作
面，更换场地移动把线时应切断电源，并不得手持把线爬梯登高。
5.3、通风机安装支座必须保障通风机高速转后，稳定牢固，否则要将支座加固处理。
5.4、加强个人防护，高空作业需要严格遵照高空作业操作规程进行操作，系好安全带，带好安全帽，保管好易掉物品，不能将配件、连接件、工具等零星材料散放在操作平台上，应放在专用的工具箱或工具袋内。
5.5、风机吊装时应统一指挥，专人值班，吊装区下方严禁站人，确保吊装安全。
中铁十一局集团四公司/浙江省隧道工程公司
沪蓉西第二十合同段项目经理部
2008年6月4日。
