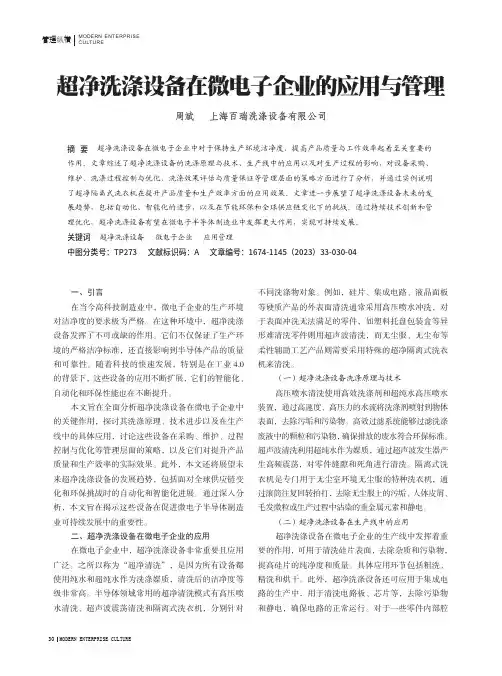

超净洗涤设备在微电子企业的应用与管理
超净洗涤设备在微电子企业的应用与管理周斌 上海百瑞洗涤设备有限公司摘 要 超净洗涤设备在微电子企业中对于保持生产环境洁净度、提高产品质量与工作效率起着至关重要的作用。
文章综述了超净洗涤设备的洗涤原理与技术、生产线中的应用以及对生产过程的影响，对设备采购、维护、洗涤过程控制与优化、洗涤效果评估与质量保证等管理层面的策略方面进行了分析，并通过实例说明了超净隔离式洗衣机在提升产品质量和生产效率方面的应用效果。
文章进一步展望了超净洗涤设备未来的发展趋势，包括自动化、智能化的进步，以及在节能环保和全球供应链变化下的挑战。
通过持续技术创新和管理优化，超净洗涤设备有望在微电子半导体制造业中发挥更大作用，实现可持续发展。
关键词 超净洗涤设备 微电子企业 应用管理中图分类号：TP273 文献标识码：A 文章编号：1674-1145（2023）33-030-04一、引言在当今高科技制造业中，微电子企业的生产环境对洁净度的要求极为严格。
在这种环境中，超净洗涤设备发挥了不可或缺的作用。
它们不仅保证了生产环境的严格洁净标准，还直接影响到半导体产品的质量和可靠性。
随着科技的快速发展，特别是在工业4.0的背景下，这些设备的应用不断扩展，它们的智能化、自动化和环保性能也在不断提升。
本文旨在全面分析超净洗涤设备在微电子企业中的关键作用，探讨其洗涤原理、技术进步以及在生产线中的具体应用，讨论这些设备在采购、维护、过程控制与优化等管理层面的策略，以及它们对提升产品质量和生产效率的实际效果。
此外，本文还将展望未来超净洗涤设备的发展趋势，包括面对全球供应链变化和环保挑战时的自动化和智能化进展。
通过深入分析，本文旨在揭示这些设备在促进微电子半导体制造业可持续发展中的重要性。
二、超净洗涤设备在微电子企业的应用在微电子企业中，超净洗涤设备非常重要且应用广泛。
之所以称为“超净清洗”，是因为所有设备都使用纯水和超纯水作为洗涤媒质，清洗后的洁净度等级非常高。
高纯水设备的本质介绍分析资料下载
高纯水设备的本质介绍分析资料下载一、高纯水设备(EDI)概述：EDI高纯水设备作为制取超纯水的设备，作为反渗透设备后的二次除盐设备，可以制取出高达10-18.2MΩ.CM。
因此广泛用于微电子工业，半导体工业，发电工业，制药行业和实验室。
也可以作为制药蒸馏水、食物和饮料生产用水、发电厂的锅炉的补给水，以及其它应用高纯水。
该技术资料由莱特莱德长沙高纯水设备厂家提供二、高纯水设备的本质及原理连续电除盐(EDI，Electro deionization或CDI，continuous electrode ionization),是利用混和离子交换树脂吸附给水中的阴阳离子，同时这些被吸附的离子又在直流电压的作用下，分别透过阴阳离子交换膜而被除去的过程。
这一过程离子交换树脂是电连续再生的，因此不需要使用酸和碱对之再生。
这一新技术可以替代传统的离子交换装置，生产出高达18M-CM的超纯水。
又可以比较清晰地描述如下：EDI是利用阴、阳离子膜，采用对称堆放的形式，在阴、阳离子膜中间夹着阴、阳离子树脂，分别在直流电压的作用下，进行阴、阳离子交换。
而同时在电压梯度的作用下，水会发生电解产生大量H+和OH-，这些H+和OH-对离子膜中间的阴、阳离子不断地进行了再生。
由于EDI不停进行交换——再生，使得纯水度越来越高，所以，轻而易举的产生了高纯度的高纯水。
三、EDI高纯水设备的组成部分1、采用美国进口Electropure XL-400模块5块;2、美国Hanna电阻率、电导率在线监侧仪表一组;3、电源控制系统：主要电器元件为施乃得、欧姆龙及国产优质器件，采用PLC控制，电动球阀、施乃得电器元件;四、EDI高纯水设备性能优势：1、可连续，稳定地生产高品质纯水，无需因树脂再生而停机;2、无污染物排放，既环保又省去了废液处理的投资;3、设备结构紧凑，占地面积小，节省空间，同时还具有节能优点;4、出厂完成装置调试，现场工作量小，上岗培训容易;5、日常保养，操作简单，劳动强度低。
EDI超纯水设备介绍
EDI超纯水设备介绍超纯水设备（Electron Demineralized Water)是一种用来生产超纯水的设备。
超纯水是一种仅含有水分子的物质，不含任何溶解固体、气体和细菌等物质。
它通常应用于高纯化实验室、制药工业、化工工业和电子工业等领域。
本文将介绍EDI超纯水设备的原理、应用和优势。
1.原理：EDI是电渗析（Electrodeionization）的简称，通过电场作用实现溶液的离子交换和电泳迁移，从而达到水中杂质的去除。
EDI超纯水设备主要由阴极、阳极和离子交换膜组成。
水通过离子交换膜，阳离子和阴离子被分离，经过电场作用，离子迁移到对应的离子交换膜上。
经过多个单元的交替排列，阳离子和阴离子逐渐被去除，生成纯净水和浓缩液。
2.设备结构：EDI超纯水设备通常由水预处理系统、EDI单元和后处理系统三部分组成。
水预处理系统主要用来去除水中的颗粒物、有机物和化学物质等，以保护EDI单元的性能和寿命。
EDI单元是核心部件，其结构由离子交换膜、阴极、阳极、导电液和电源等组成。
后处理系统用于进一步提升水的纯度，如深度去离子、凝聚和过滤等。
3.应用：-高纯化实验室：在实验室中，高纯水被用于溶解、稀释、浸泡和反应等操作，以确保实验结果的准确性。
-制药工业：在药物制造和生产过程中，超纯水被用于注射液、灌装和洗涤等，以确保药品的安全和纯度。
-化工工业：在化工生产过程中，超纯水常用于合成、冷却、洗涤和稀释等，以防止水中杂质对产品和设备的损害。
-电子工业：在电子元器件制造和芯片生产过程中，超纯水被用于清洁、泡水和刻蚀等，以确保产品的质量和可靠性。
4.优势：-操作简单：EDI设备没有酸碱再生过程，不需要使用酸碱药剂，操作更加简便和安全。
-节能环保：EDI设备不需要热能和大量水作为再生用水，节约能源和水资源。
-稳定性高：EDI设备采用电场作用实现离子去除，稳定性较高，不易受水质波动影响。
-产品纯度高：EDI设备可以将水中的溶解固体去除至极低水平，生产出高纯度的超纯水。

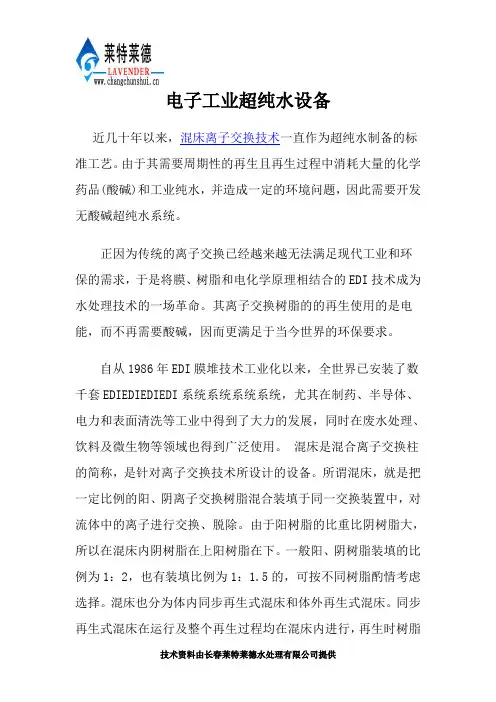

电子工业超纯水设备
电子工业超纯水设备
近几十年以来，混床离子交换技术一直作为超纯水制备的标准工艺。
由于其需要周期性的再生且再生过程中消耗大量的化学药品(酸碱)和工业纯水，并造成一定的环境问题，因此需要开发无酸碱超纯水系统。
正因为传统的离子交换已经越来越无法满足现代工业和环保的需求，于是将膜、树脂和电化学原理相结合的EDI技术成为水处理技术的一场革命。
其离子交换树脂的的再生使用的是电能，而不再需要酸碱，因而更满足于当今世界的环保要求。
自从1986年EDI膜堆技术工业化以来，全世界已安装了数千套EDIEDIEDIEDI系统系统系统系统，尤其在制药、半导体、电力和表面清洗等工业中得到了大力的发展，同时在废水处理、饮料及微生物等领域也得到广泛使用。
混床是混合离子交换柱的简称，是针对离子交换技术所设计的设备。
所谓混床，就是把一定比例的阳、阴离子交换树脂混合装填于同一交换装置中，对流体中的离子进行交换、脱除。
由于阳树脂的比重比阴树脂大，所以在混床内阴树脂在上阳树脂在下。
一般阳、阴树脂装填的比例为1：2，也有装填比例为1：1.5的，可按不同树脂酌情考虑选择。
混床也分为体内同步再生式混床和体外再生式混床。
同步再生式混床在运行及整个再生过程均在混床内进行，再生时树脂
不移出设备以外，且阳、阴树脂同时再生，因此所需附属设备少，操作简便。
混床处理工艺的设备包括混合离子交换器和体外再生设备。
其中体外再生设备主要包括树脂分离器、阴(阳)树脂再生器、树脂贮存塔、混杂树脂塔和酸碱再生设备。
国内混床处理工艺主要特点体现在树脂分离再生工艺上。
树脂的分离再生工艺有三种。

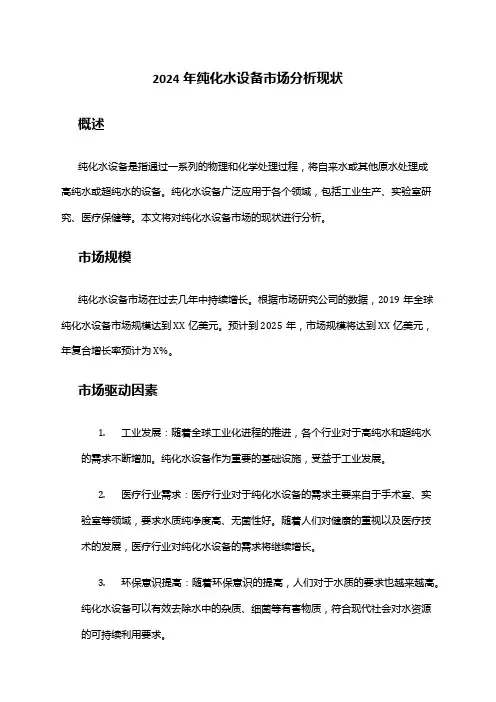

2024年纯化水设备市场分析现状
2024年纯化水设备市场分析现状概述纯化水设备是指通过一系列的物理和化学处理过程，将自来水或其他原水处理成高纯水或超纯水的设备。
纯化水设备广泛应用于各个领域，包括工业生产、实验室研究、医疗保健等。
本文将对纯化水设备市场的现状进行分析。
市场规模纯化水设备市场在过去几年中持续增长。
根据市场研究公司的数据，2019年全球纯化水设备市场规模达到XX亿美元。
预计到2025年，市场规模将达到XX亿美元，年复合增长率预计为X%。
市场驱动因素1.工业发展：随着全球工业化进程的推进，各个行业对于高纯水和超纯水的需求不断增加。
纯化水设备作为重要的基础设施，受益于工业发展。
2.医疗行业需求：医疗行业对于纯化水设备的需求主要来自于手术室、实验室等领域，要求水质纯净度高、无菌性好。
随着人们对健康的重视以及医疗技术的发展，医疗行业对纯化水设备的需求将继续增长。
3.环保意识提高：随着环保意识的提高，人们对于水质的要求也越来越高。
纯化水设备可以有效去除水中的杂质、细菌等有害物质，符合现代社会对水资源的可持续利用要求。
市场竞争格局目前，纯化水设备市场竞争格局较为分散。
市场上涉及到纯化水设备的厂商众多，其中包括国际知名企业和国内领先企业。
国际品牌以其技术优势和品牌优势在市场上占据一定份额，同时国内企业通过技术创新和市场拓展不断提升自身竞争力。
市场发展趋势1.技术升级：随着科学技术的发展，纯化水设备的技术也在不断升级。
例如，膜分离技术、电离交换技术等新技术的应用逐渐广泛，为纯化水设备的改进和提升提供了新的机会。
2.智能化发展：随着人工智能和物联网技术的蓬勃发展，智能纯化水设备的需求逐渐增加。
智能化设备能够实现远程监测、自动化控制等功能，提高设备的运行效率和稳定性。
3.个性化需求增加：不同行业对纯化水的需求有所差异，一些特殊领域的用户更加看重设备的定制化能力。
市场上的纯化水设备企业需要不断创新，提供定制化解决方案满足用户需求。
市场挑战1.技术门槛较高：纯化水设备需要应对各种水质情况，要求设备具备高效、稳定的处理能力。
电子工业超纯水设备新工艺
电子工业超纯水设备新工艺反渗透技术是目前电子工业超纯水设备中最先进的处理工艺同时也是处理效果最理想的处理工艺已经到达广泛应用。
反渗透（简称RO）是膜分离技术的一种。
其原理是：用足够的压力使溶液中的溶剂（通常指水）通过反渗透膜分离出水，因它的运行与自然界的正常渗透过程相反，故称反渗透（或称逆渗透）。
随着膜技术的发展，膜性能不断提高，反渗透技术将发展成为进行分离、分级、提纯和富集的化工分离新技术。
反渗透技术的主要特点：能耗低、结构紧凑、操作简单、易维修、自动化程度高、不污染环境。
反渗透技术广泛应用于给水处理、城市自来水的净化、制取电力、电子、医药、医疗和食品等行业的纯水及超纯水、注射用水和食用纯水的制备；海水和苦咸水的淡化；制取饮用水等。
反渗透系统由其预处理及反渗透装置和后处理三部分组成。
反渗透系统的核心是反渗透装置，预处理是反渗透装置能否长期稳定运行的前提，后处理用以满足不同处理对象的最终产水水质指标。
反渗透（膜分离）法超纯水制造技术: 反渗透是用足够的压力使溶液中的溶剂(一般常指水)通过反渗透膜(一种半透膜)而分离出来，方向与渗透方向相反，可使用大于渗透压的反渗透法进行分离、提纯和浓缩溶液。
反渗透膜的主要分离对象是溶液中的离子范围。
反渗透法分离过程有如下优点：①不需加热、没有相变；②能耗少；过程连续稳定；③设备体积小、操作简单，适应性强；④对环境不产生污染。
反渗透纯水系统根据不同的源水水质采用不同的工艺。
一般自来水经一级反渗透系统处理后，产水电导率＜10-20μS/cm，经二级反渗透系统后产水电导率＜5μS/cm甚至更低，在反渗透系统后辅以离子交换设备或EDI设备可以制备超纯水，使电阻率高达18兆欧姆.厘米。
反渗透膜老化或受污染后，产水质量会下降. 反渗透超纯水设备: 反渗透水处理设备（膜分离）技术的应用使反渗透超纯水设备从传统的阳离子交换器、脱碳、阴离子交换器、复合离子交换器得到了一次进步。
近年来开始在国外推广应用的EDI（电去离子）技术，则是超纯水制造技术的一次革命，从此进入了一个无需再生化学品，而能生产出高达18MΩ•CM的超纯水，用于半导体、集成电路等行业。
纯水、超纯水、中水回用工程业绩
【纯水、超纯水、中水回用工程业绩】一、引言在当今社会，水资源的保护和合理利用已经成为全球性的关注点。
随着工业和城市化的发展，水资源的净化和再利用变得更加迫切。
纯水、超纯水和中水回用工程业绩作为一种重要的水资源利用方式，已经在工业生产和日常生活中发挥着越来越重要的作用。
本文将从深度和广度的角度探讨这一主题，并进一步评估其在不同领域中的应用和潜在发展。
二、纯水的意义和应用1. 纯水的定义纯水是指经过多重净化处理，去除了杂质和离子的水，通常具有极低的电导率和极高的纯净度。
纯水的生产工艺通常采用反渗透、离子交换等技术，目的是得到纯度高、化学稳定的水。
2. 纯水在工业生产中的应用纯水在电子、光伏、医药等高科技产业中具有广泛的应用。
在电子行业，纯水作为清洗电路板、半导体生产工艺的重要原料；在医药行业，纯水用于制药生产和实验室分析。
3. 纯水技术在环境保护中的作用纯水技术在环境保护领域也发挥着重要的作用。
纯水可以用于废水处理、工业废水回用等环保工程，有助于提高水资源的再利用率和减少对自然水体的污染。
三、超纯水的特点和发展1. 超纯水的生产工艺超纯水是在纯水基础上进一步提纯而成，通常采用深度过滤、电去离子、紫外辐照等技术。
超纯水的电导率极低，微生物和有机物含量接近于零。
2. 超纯水在半导体和光伏行业的应用超纯水是半导体和光伏产业的关键原料之一，用于清洗芯片、太阳能电池片等高精密电子元件。
超纯水的纯度和稳定性对产品的质量和性能有着直接影响。
3. 超纯水技术在洁净室环境中的作用超纯水技术也在洁净室环境中发挥着关键作用。
洁净室是半导体、医药等领域对空气质量要求极高的场所，供水系统的纯净度对保证洁净室内空气质量至关重要。
四、中水回用工程的意义和前景1. 中水回用工程的定义和范围中水回用工程是指将生活污水、工业废水等通过处理，达到再次利用标准的工程技术。
中水回用工程涉及的范围广泛，包括城市污水处理厂、工业园区、生态农业等领域。
2024年超纯水市场规模分析
2024年超纯水市场规模分析引言在当今社会，超纯水（ultrapure water）作为一种高纯度的水资源越来越广泛地应用于各个领域，如医药、电子、化工等。
超纯水通过去除水中杂质的方式，使水的纯度达到极高的程度，因而被广泛用于实验室研究、制药工业、电子芯片制造等重要领域。
本文将通过对超纯水市场规模的分析，探讨该市场的发展趋势及相关因素。
2024年超纯水市场规模分析市场规模概述超纯水市场是一个具有巨大潜力的行业，其规模呈现出较为稳定的增长趋势。
随着高科技产业的迅速发展和对高纯度水资源需求的增加，超纯水市场逐渐壮大。
根据市场研究数据显示，超纯水市场年复合增长率为X%，市场规模达到X亿美元，预计未来几年将保持稳定增长。
市场驱动因素超纯水市场的增长离不开以下几个关键因素：1.高科技产业的快速发展：随着科技的进步，各个领域对高纯度水资源的需求不断增加。
尤其是在电子产业中，超纯水是电子芯片制造过程中不可或缺的原材料。
2.医药行业的发展：医药行业的不断发展也推动了超纯水市场的增长。
超纯水在药物研发、制造和生产过程中起着重要作用，因此医药行业的繁荣直接促进了超纯水市场的发展。
3.环保意识的增强：随着环保意识的不断提高，越来越多的企业和个人开始重视水资源的保护和利用。
超纯水作为一种环保资源，被广泛应用于各个行业，推动了市场的扩大。
市场分析超纯水市场不仅在全球范围内有着广泛的应用，而且在地区的市场规模上也有所区别。
按照应用领域的分类，超纯水市场可以分为电子行业、医药行业、化工行业等几个主要市场。
其中，电子行业是最大的市场，占据了超纯水市场总规模的X%。
在地区市场中，亚太地区是超纯水市场增长最快的地区之一，主要得益于亚洲经济的高速发展和对高科技产业的投资增加。
欧美市场也有不错的增长，但增速相对较慢。
市场前景展望超纯水市场作为一个高速增长的行业，在未来几年内将持续保持稳定的增长态势。
以下是未来市场的一些可预见的趋势：1.技术创新：随着科技的进步，超纯水制备技术将不断更新和改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超纯水设备应用于高端电子工业分析
超纯水指的是不含杂质的H2O。
从学术角度讲，纯水又名高纯水，是指化学纯度极高的水，其主要应用在生物、化学化工、冶金、宇航、电力等领域，但其对水质纯度要求相当高，所以一般应用最高端的电子工业。
1、超纯水设备
反渗透是一种物理现象，当两种含有不同浓度盐类的水，如用一张半渗透性的薄膜分开就会发现，含盐量少的一边的水分会透过膜渗到含盐量高的水中，而所含的盐分并不渗透，这样，逐渐把两边的含盐浓度融和到均等为止。
这个过程称为自然渗透。
反渗透就是一种在压力驱动下，借助于半透膜的选择截留作用将溶液中的溶质与溶剂分开的分离方法。
反渗透超纯水设备是将原水经过石英砂过滤器、颗粒活性碳过滤器、精密过滤器等,再通过泵加压,利用孔径为
1/10000μm(相当于大肠杆菌大小的1/6000,病毒的1/300)的反渗透膜(RO膜),使较高浓度的水变为低浓度水,同时将工业污染物、重金属、细菌、病毒等大量混入水中的杂质全部隔离，从而达到饮用规定的理化指标及卫生标准,产出至清至纯的水,是人
体及时补充优质水份的最佳选择.由于RO反渗透技术生产的水
纯净度是目前人类掌握的一切制水技术中最高的,洁净度几乎达
到100%,所以人们称这种产水机器为反渗透纯净水机。
反渗透设备应用膜分离技术，能有效地去除水中的带电离子、无机物、胶体微粒、细菌及有机物质等。
是高纯水制备、苦咸水脱盐和废水处理工艺中的最佳设备。
2、系统组成
一般包括预处理系统、反渗透装置、后处理系统、清洗系统和电气控制系统等。
预处理系统一般包括原水泵、加药装置、石英砂过滤器、活性炭过滤器、精密过滤器等。
其主要作用是降低原水的污染指数和余氯等其他杂质，达到反渗透的进水要求。
预处理系统的设备配置应该根据原水的具体情况而定。
反渗透装置主要包括多级高压泵、反渗透膜元件、膜壳(压
力容器)、支架等组成。
其主要作用是去除水中的杂质，使产水
水质满足使用要求。
后处理系统是在反渗透不能满足出水要求的情况下增加的
配置。
主要包括阴床、阳床、混床、杀菌、超滤、EDI等其中的
一种或者多种设备。
后处理系统能把反渗透的出水水质更好的提高，使之满足使用要求。
清洗系统主要有清洗水箱、清洗水泵、精密过滤器组成。
当反渗透系统受到污染出水指标不能满足要求时，需要对反渗透进行清洗使之恢复功效。
电气控制系统是用来控制整个反渗透系统正常运行的。
包括仪表盘、控制盘、各种电器保护、电气控制柜等。
3﹑超纯水设包含的主要配件
纯水设备主在包含：主机，软化器，水箱，原水增压，石英砂过滤器，活性炭过滤器，保安过滤器，RO主机，纯水箱
1).原水箱，功用：贮存系统原水，对进水起调节作用，也对进水中的杂质起一定的沉淀作用;
2).砂滤器，功用：初步去除水中泥沙、杂质、悬浮物以及其它微粒等降低水的浊度;
3).碳滤器，功用：利用碳的吸附原理吸附水中异色、异味、余氯等;
4).保安过滤器，功用：防止大颗粒杂质进入反渗透膜，造成对膜的损坏，保护反渗透膜;
5).反渗透主机，功用：主要是通过反渗透过滤，达到生产纯水之目的;
6).纯水箱，功用：储存反渗透产水，为用水点提供水源;
4﹑超纯水设备应用范围:
1.电子、工业、医药、食品等工业中纯水、超纯水的制备。
2.轻纺、化工行业工艺用水/化工循环水、化工产品制造等净化与制备用水。
3.食品饮料工业用水、饮用纯净水、饮料、啤酒、白酒、保健品等用水的净化与制备用水。
4.电力行业锅炉补给水、火力发电锅炉、厂矿中低压锅炉动力系统等企业高压锅炉补给水的预脱盐处理。
5.苦咸水和海水的脱盐淡化。
6.纯净水装置作为高纯水生产的一级除盐设备。
7.电子工业用水，集成电路、硅晶片、显示管等电子元器件冲洗水。
8.其它工艺用水，汽车、家电涂装、镀膜玻璃、化装品、精细化学品等用超纯水。
9.电镀行业用水，清洗工件用水，槽液用水。
