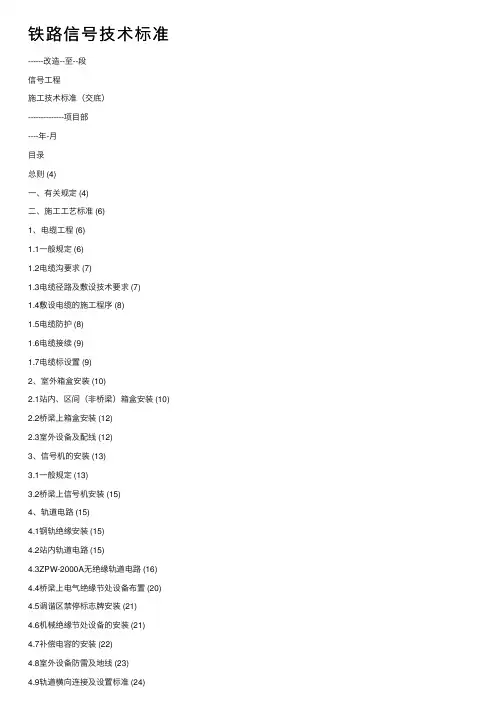

铁路信号技术标准
------改造--至--段信号工程施工技术标准（交底）--------------项目部----年-月目录总则 (4)一、有关规定 (4)二、施工工艺标准 (6)1、电缆工程 (6)1.1一般规定 (6)1.2电缆沟要求 (7)1.3电缆径路及敷设技术要求 (7)1.4敷设电缆的施工程序 (8)1.5电缆防护 (8)1.6电缆接续 (9)1.7电缆标设置 (9)2、室外箱盒安装 (10)2.1站内、区间（非桥梁）箱盒安装 (10)2.2桥梁上箱盒安装 (12)2.3室外设备及配线 (12)3、信号机的安装 (13)3.1一般规定 (13)3.2桥梁上信号机安装 (15)4、轨道电路 (15)4.1钢轨绝缘安装 (15)4.2站内轨道电路 (15)4.3ZPW-2000A无绝缘轨道电路 (16)4.4桥梁上电气绝缘节处设备布置 (20)4.5调谐区禁停标志牌安装 (21)4.6机械绝缘节处设备的安装 (21)4.7补偿电容的安装 (22)4.8室外设备防雷及地线 (23)4.9轨道横向连接及设置标准 (24)5、安装装置 (24)5.1ZD型电动转辙装置安装 (25)5.2电液转辙装置安装 (25)6、防雷、接地、油漆、硬面化 (25)6.1设备防雷、接地 (25)6.2综合地网设置 (26)6.3信号楼接地母线设置方案 (27)6.4防雷其他要求 (27)6.5信号机设备油漆 (28)6.6设备硬面化 (28)6.7信号设备名称书写 (28)7、室内工程工艺要求 (29)7.1一般规定 (29)7.2机柜安装 (29)7.3电源屏安装 (30)7.4室内布线 (30)7.5电缆引入 (31)------改造--至--(不含)段信号工程由----------------------------项目部施工。
为保证工程质量，施工中严格按《施工规范》、《技规》、《维规》、《验标》的要求进行施工总则：1、根据铁道部《信号维护规则》业务管理第5.4.3条规定：所有器材必须经过维修单位测试合格方可上道安装使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HHDWG/XH-06-2013
怀化电务段施工标准体系
施工工艺标准
车站与区间信号
Q/GZT-HHD01SG-2012
广州铁路（集团）公司怀化电务段
目录
第一章信号电缆施工
第一节电缆型号及测试
第二节电缆敷设
第三节电缆防护
第四节电缆屏蔽连接
第五节电缆配线
第二章室外设备安装
第一节地面固定信号及标志牌
第二节道岔
第三节轨道电路
第四节计轴设备
第五节配线
第三章室内设备安装
第一节组合架、分线盘、走线架、组合柜、移频柜、综合柜及计算机联锁接口架
第二节控制台、人解盘及显示设备
第三节计算机联锁设备
第四节电源屏（含电源开关箱、防雷开关箱）
第五节配线
第四章系统防雷
第一节既有信号楼施工
第二节新建信号建筑物避雷带与法拉第屏蔽笼施工
第三节室内接地汇集线及等电位连接
第四节浪涌保护器
第五节轨旁设备接地及电缆屏蔽接地施工要求
第六节信号楼信号设备接地示意图
第七节贯通地线
第五章微机监测与TDCS施工工艺
第六章ZPW-2000轨道电路
第一节轨道电路分割及长度计算标准
第二节电气绝缘节设备安装
第三节机械绝缘节设备安装
第四节ZPW-2000钢轨引接线规格、型号及安装标
第五节平交道口、桥梁处设备的安装
第六节补偿电容的安装
第七节禁停标志牌的安装
第八节信号机安装
第九节防雷地线
第十节电化复线区段横向连接线设置原则
第十一节电缆补偿方法
第七章信号设备标识工艺标准图
第八章(沪昆线)室外设备安装与地面硬化工艺标准图
第一章信号电缆
第一节电缆型号及测试
一、电缆型号
(一)信号电缆型号
1. 信号电缆的导电芯线应采用标称直径为1.0mm的软铜线，其允许工作电压不得低于工频500V或直流1000V。
2. 集中联锁和自动闭塞区间的信号电缆，应采用综合护套、铝护套和数字信号电缆。
有特殊要求的设备，如计轴设备、应答器等设备应采用专用数字信号电缆。
(1)信号电缆按护套类型包括塑料护套（PTY03、PTY23等）、综合护套（PTYA23、PTYA22）、铝护套（PTYL23、PTYL22）信号电缆，电缆规格用电缆芯数表示分为：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61。
(2)铁路数字信号电缆分为塑料护套（SPTYW03或SPTYW23）、综合护套（SPTYWA23）、铝护套（SPTYWL23）、内屏蔽（SPTYWP03或SPTYWP23、SPTY-WPA23、SPTYWPL23）数字电缆。
(二) 信号电缆使用范围
1. 集中联锁和自动闭塞区间的信号电缆，应采用综合护套、铝护套、数字信号电缆。
2. 电化区段主干信号电缆应采用铝护套信号电缆，电化区段与非电化区段连接的站（场）联电缆应采用铝护套信号电缆。
3. ZPW-2000系列自动闭塞轨道区段以及2000系列的站内电码化设备采用铁路数字信号电缆，计轴设备、应答器使用专用数字信号电缆，其它设备应采用综合护套或铝护套信号电缆等非数字信号电缆。
4.ZPW-2000系列采用的铁路内屏蔽数字信号电缆，应遵循以下使用原则：
(1)两个频率相同的发送与接收不能采用同一根电缆。
(2)两个频率相同发送（接收）不能设置在同一屏蔽四线组内。
(3) 电缆中有两个及其以上的相同频率的发送或接收时，该电缆需采用内屏蔽电缆。
(4)电缆中各发送、各接收频率均不相同时，可采用非内屏蔽电缆，但线对必须按4线组对角线成对使用。
(5)内屏蔽电缆有2对以上的备用芯线时，必须有一个完整的内屏蔽4芯组。
5.轨道电路发送、接收电缆应成对使用。
