路线纵横断面测量实习
横断面测量实习报告
竭诚为您提供优质文档/双击可除横断面测量实习报告篇一：纵横断面测量及土石方计算实习报告兰州交通大学工程测量实习报告班级：学号：姓名：指导老师：一、测量实习内容、目的和要求[实习内容]1根据指定地形，通过实地测量，绘制断面图。
2根据指定地形（假设房屋地基），通过实地测量，计算该地形（挖方填方）土石方量。
[目的和要求]1根据测量成果绘制横，纵断面图。
计算土石方量2纵向150m范围内每10m一个测点（地形变化大的区域增设测点）3横向以线路中线为基础左右各延伸20m一个测点（地形变化大的区域增设测点）4房屋地基纵向轴线以测量断面纵向轴线为主（20x15）边坡设计为（1:0.3）[仪器和工具]1全站仪2棱镜3钢卷尺[主要步骤]1假设已知点坐标A（50,50,1600）b(50，50.254,1600)2设站A点后视b点定向（假设坐标系成立）3根据题目要求将棱镜立在各测点上红外测量，记录测点坐标（对于地形变化交大通视条件不好的区域通过转点方式增设控制点）4导出数据，制成表格5根据测量成果绘制图形[教师评语、成绩]三、纵断面图五、横断面图篇二：工程测量实习报告实习报告书题目：系（院）：专业：班级：姓名：学号：工程测量学实习测绘工程张全齐41143420XX520XX年01月15日实习报告评阅书学生姓名：张全齐班级：学号：41143420XX5实践教学环节名称：工程测量实习教学时间：20XX-1-20～20XX-3-22综合成绩：目录0引言................................................................41实习名称...........................................................42实习目的...........................................................43实习安排...........................................................44实习地点...........................................................45实习任务...........................................................46范围及组织情况. (5)6.1实习范围················································· (5)6.2组织情况 (5)6.3注意事项..........................................................57测区概况...........................................................58施测方案及过程. (5)8.1带状地形图的测绘及图形输出 (5)8.2线路中线设计 (6)8.3利用全站仪现场放样中线 (6)8.4根据中线进行纵横断面测量··········································78.4.1纵断面测量················································· (7)8.4.2横断面测量 (7)8.5绘制纵横断面图 (7)8.6土方量计算·························································99实习体会···························································1010实习日记··························································100引言工程测量学是研究各种工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科，是测绘科学与技术的二级学科，也是一门技术性、应用性很强的学科。

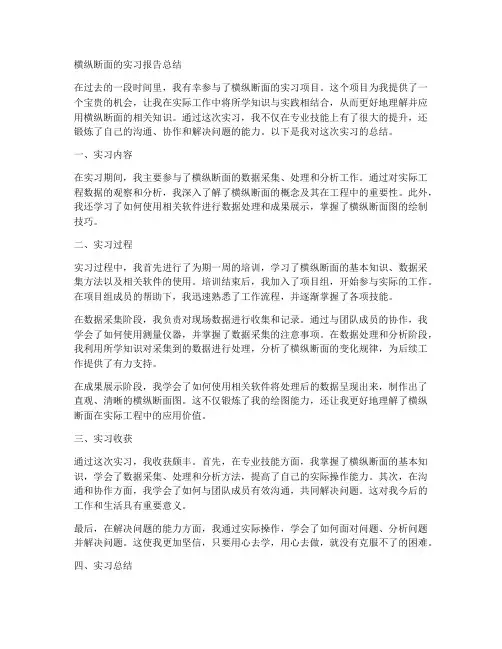

横纵断面的实习报告总结
横纵断面的实习报告总结在过去的一段时间里，我有幸参与了横纵断面的实习项目。
这个项目为我提供了一个宝贵的机会，让我在实际工作中将所学知识与实践相结合，从而更好地理解并应用横纵断面的相关知识。
通过这次实习，我不仅在专业技能上有了很大的提升，还锻炼了自己的沟通、协作和解决问题的能力。
以下是我对这次实习的总结。
一、实习内容在实习期间，我主要参与了横纵断面的数据采集、处理和分析工作。
通过对实际工程数据的观察和分析，我深入了解了横纵断面的概念及其在工程中的重要性。
此外，我还学习了如何使用相关软件进行数据处理和成果展示，掌握了横纵断面图的绘制技巧。
二、实习过程实习过程中，我首先进行了为期一周的培训，学习了横纵断面的基本知识、数据采集方法以及相关软件的使用。
培训结束后，我加入了项目组，开始参与实际的工作。
在项目组成员的帮助下，我迅速熟悉了工作流程，并逐渐掌握了各项技能。
在数据采集阶段，我负责对现场数据进行收集和记录。
通过与团队成员的协作，我学会了如何使用测量仪器，并掌握了数据采集的注意事项。
在数据处理和分析阶段，我利用所学知识对采集到的数据进行处理，分析了横纵断面的变化规律，为后续工作提供了有力支持。
在成果展示阶段，我学会了如何使用相关软件将处理后的数据呈现出来，制作出了直观、清晰的横纵断面图。
这不仅锻炼了我的绘图能力，还让我更好地理解了横纵断面在实际工程中的应用价值。
三、实习收获通过这次实习，我收获颇丰。
首先，在专业技能方面，我掌握了横纵断面的基本知识，学会了数据采集、处理和分析方法，提高了自己的实际操作能力。
其次，在沟通和协作方面，我学会了如何与团队成员有效沟通，共同解决问题。
这对我今后的工作和生活具有重要意义。
最后，在解决问题的能力方面，我通过实际操作，学会了如何面对问题、分析问题并解决问题。
这使我更加坚信，只要用心去学，用心去做，就没有克服不了的困难。
四、实习总结回顾这次实习，我深刻体会到了实践是检验真理的唯一标准。

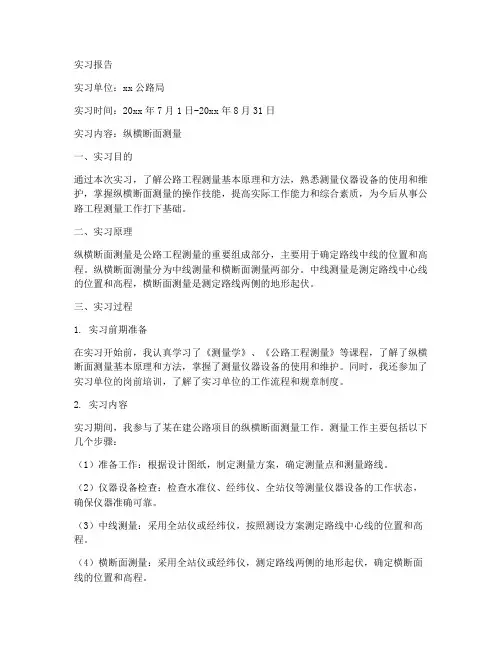

纵横断面实习报告
实习报告实习单位：xx公路局实习时间：20xx年7月1日-20xx年8月31日实习内容：纵横断面测量一、实习目的通过本次实习，了解公路工程测量基本原理和方法，熟悉测量仪器设备的使用和维护，掌握纵横断面测量的操作技能，提高实际工作能力和综合素质，为今后从事公路工程测量工作打下基础。
二、实习原理纵横断面测量是公路工程测量的重要组成部分，主要用于确定路线中线的位置和高程。
纵横断面测量分为中线测量和横断面测量两部分。
中线测量是测定路线中心线的位置和高程，横断面测量是测定路线两侧的地形起伏。
三、实习过程1. 实习前期准备在实习开始前，我认真学习了《测量学》、《公路工程测量》等课程，了解了纵横断面测量基本原理和方法，掌握了测量仪器设备的使用和维护。
同时，我还参加了实习单位的岗前培训，了解了实习单位的工作流程和规章制度。
2. 实习内容实习期间，我参与了某在建公路项目的纵横断面测量工作。
测量工作主要包括以下几个步骤：（1）准备工作：根据设计图纸，制定测量方案，确定测量点和测量路线。
（2）仪器设备检查：检查水准仪、经纬仪、全站仪等测量仪器设备的工作状态，确保仪器准确可靠。
（3）中线测量：采用全站仪或经纬仪，按照测设方案测定路线中心线的位置和高程。
（4）横断面测量：采用全站仪或经纬仪，测定路线两侧的地形起伏，确定横断面线的位置和高程。
（5）数据处理：将测量数据整理、计算，生成纵横断面图。
3. 实习成果通过实习，我完成了某在建公路项目的纵横断面测量工作，共测量中线里程约10公里，横断面约5公里。
测量数据准确可靠，为公路工程设计提供了有力保障。
四、实习收获通过本次实习，我收获了以下几点：1. 掌握了纵横断面测量基本原理和方法，熟悉了测量仪器设备的使用和维护。
2. 提高了实际工作能力和综合素质，学会了如何与他人协作，提高了沟通表达能力。
3. 认识到了测量工作在公路工程中的重要性，增强了责任感和使命感。
4. 培养了良好的职业道德和敬业精神，为今后从事公路工程测量工作打下了基础。
道路横纵断面实习报告
道路横纵断面实习报告一、实习目的本次实习的主要目的是让学生通过实地观察和测量，了解道路横纵断面的概念、意义和测量方法，掌握道路横纵断面的绘制技巧，以及熟悉道路工程的基本流程。
通过实习，提高学生的实践能力，培养学生的观察力、思考力和创新能力，为后续课程学习和毕业后从事道路工程设计、施工和管理等工作打下坚实的基础。
二、实习时间XX年XX月XX日至XX年XX月XX日三、实习地点某在建道路工程现场四、实习内容1. 道路横断面测量（1）使用全站仪进行道路中线测量，确定道路中心线的准确位置。
（2）采用水准仪和水准尺测量道路横断面的标高，获取道路横断面的高程数据。
（3）在道路横断面上测量地面线、路肩线、车道线等要素的标高，并记录相关数据。
2. 道路纵断面测量（1）使用全站仪进行道路纵断面测量，确定道路纵断面的准确位置。
（2）采用水准仪和水准尺测量道路纵断面的标高，获取道路纵断面的高程数据。
（3）在道路纵断面上测量地面线、路肩线、车道线等要素的标高，并记录相关数据。
3. 道路横纵断面数据处理（1）将测量得到的道路横纵断面数据进行整理、分析，计算道路坡度、曲线半径等设计参数。
（2）利用计算机软件绘制道路横纵断面图，反映道路的地形、地貌、线路走向等信息。
（3）根据道路横纵断面图，分析道路设计的合理性，提出改进意见和建议。
五、实习心得通过本次实习，我对道路横纵断面的概念、意义和测量方法有了更深入的了解。
在实习过程中，我学会了使用全站仪、水准仪等测量仪器，掌握了道路横纵断面测量的基本技能。
同时，通过实际操作，我熟悉了道路工程的基本流程，提高了自己的实践能力。
在数据处理环节，我学会了如何利用计算机软件绘制道路横纵断面图，并分析道路设计的合理性。
这为我后续的课程学习和毕业后从事道路工程设计、施工和管理等工作奠定了基础。
此外，实习过程中，我还培养了自己的团队合作意识和沟通能力。
与同学们一起完成实习任务，使我深刻体会到团队合作的重要性。

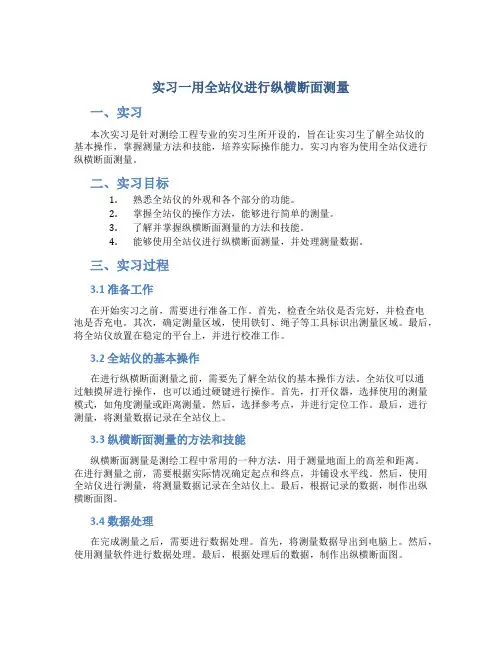

实习一用全站仪进行纵横断面测量
实习一用全站仪进行纵横断面测量一、实习本次实习是针对测绘工程专业的实习生所开设的，旨在让实习生了解全站仪的基本操作，掌握测量方法和技能，培养实际操作能力。
实习内容为使用全站仪进行纵横断面测量。
二、实习目标1.熟悉全站仪的外观和各个部分的功能。
2.掌握全站仪的操作方法，能够进行简单的测量。
3.了解并掌握纵横断面测量的方法和技能。
4.能够使用全站仪进行纵横断面测量，并处理测量数据。
三、实习过程3.1 准备工作在开始实习之前，需要进行准备工作。
首先，检查全站仪是否完好，并检查电池是否充电。
其次，确定测量区域，使用铁钉、绳子等工具标识出测量区域。
最后，将全站仪放置在稳定的平台上，并进行校准工作。
3.2 全站仪的基本操作在进行纵横断面测量之前，需要先了解全站仪的基本操作方法。
全站仪可以通过触摸屏进行操作，也可以通过硬键进行操作。
首先，打开仪器，选择使用的测量模式，如角度测量或距离测量。
然后，选择参考点，并进行定位工作。
最后，进行测量，将测量数据记录在全站仪上。
3.3 纵横断面测量的方法和技能纵横断面测量是测绘工程中常用的一种方法，用于测量地面上的高差和距离。
在进行测量之前，需要根据实际情况确定起点和终点，并铺设水平线。
然后，使用全站仪进行测量，将测量数据记录在全站仪上。
最后，根据记录的数据，制作出纵横断面图。
3.4 数据处理在完成测量之后，需要进行数据处理。
首先，将测量数据导出到电脑上。
然后，使用测量软件进行数据处理。
最后，根据处理后的数据，制作出纵横断面图。
四、注意事项1.在进行测量之前，需要进行校准工作，确保测量结果准确。
2.在进行测量之前，需要确定测量区域，将其标识出来。
3.在进行测量时，需要注意安全，不要站在车辆、机器设备等物体上。
4.在进行数据处理时，需要严格按照测量软件的要求进行操作，避免出现错误。
五、全站仪是测绘工程中常用的一种仪器，掌握全站仪的基本操作方法，能够进行简单的测量。
在进行纵横断面测量时，需要根据实际情况进行测量，并进行数据处理，制作出纵横断面图。
道路纵断面测量实习报告
道路纵断面测量实习报告一、实习目的与任务本次实习的主要目的是让学生掌握道路纵断面测量的基本原理和方法，学会使用水准仪、经纬仪等测量仪器，并能够熟练地进行实际操作。
通过实习，要求学生能够独立完成道路纵断面的测量工作，并能够对测量数据进行处理和分析。
实习任务包括：1. 熟悉并掌握道路纵断面测量的基本原理和方法。
2. 学习并掌握水准仪、经纬仪等测量仪器的使用方法。
3. 进行道路纵断面测量，包括控制点测量和高程测量。
4. 对测量数据进行处理和分析，绘制道路纵断面图。
二、实习内容与过程1. 实习前的准备：学习了道路纵断面测量的基本原理和方法，了解了测量仪器的基本结构和操作方法。
2. 实习过程：（1）控制点测量：使用水准仪和经纬仪，进行了控制点的设立和测量，确定了测量的基准点和高程控制点。
（2）高程测量：沿着道路走向，使用水准仪进行了高程测量，测定了道路各个点的高程值。
（3）数据处理：将测量得到的高程数据进行处理和分析，计算出了道路的纵断面线。
（4）绘制道路纵断面图：根据处理后的数据，绘制了道路纵断面图，反映了道路的高程变化情况。
三、实习成果与总结通过本次实习，我掌握了道路纵断面测量的基本原理和方法，学会了使用水准仪、经纬仪等测量仪器，并能够熟练地进行实际操作。
通过对测量数据的处理和分析，我能够独立完成道路纵断面的测量工作，并能够绘制出道路纵断面图。
通过本次实习，我认识到测量工作的重要性，了解了测量工作的精密性和准确性，提高了自己的专业素养。
同时，我也学会了与团队成员合作，共同完成测量任务，提高了自己的团队合作能力。
总之，本次实习是一次非常宝贵的实践机会，让我在理论学习的基础上，提高了自己的实际操作能力，对我今后的学习和工作都有着重要的意义。
横纵断面测量实习报告
横纵断面测量实习报告一、实习目的与任务本次实习的主要目的是让我们掌握横纵断面测量的基本原理和方法，熟悉相关测量仪器的操作和应用，提高我们的实际动手能力和解决实际问题的能力。
实习任务包括：1. 学习并掌握横纵断面测量的基本原理和方法；2. 学会使用水准仪、经纬仪、全站仪等测量仪器；3. 进行实际的横纵断面测量，并处理相关数据；4. 编写实习报告。
二、实习内容与过程1. 横纵断面测量原理学习：在实习前期，我们首先学习了横纵断面测量的基本原理。
横断面测量是指在道路、渠道等线性工程沿线的垂直方向上，测定地面高程的变化情况，以了解地形起伏；纵断面测量是指在同一工程沿线垂直方向上，测定地面高程的变化情况，以了解地形走势。
2. 仪器操作与使用：在实习过程中，我们学习了水准仪、经纬仪、全站仪等测量仪器的操作方法。
水准仪主要用于测定两点间的高差，经纬仪主要用于测定角度，全站仪则集成了水准仪和经纬仪的功能，可以同时测定高差和角度。
3. 实际测量：在老师的指导下，我们分组进行了实际的横纵断面测量。
首先，我们进行了地形观察，确定测量区域的地形特点；然后，我们在测量区域设置测站，使用水准仪和经纬仪测定各测站的高程和角度；最后，我们使用全站仪进行测量，并记录相关数据。
4. 数据处理：测量结束后，我们使用测量软件对数据进行了处理，计算出各测站的高程和地形变化情况。
通过数据处理，我们更加直观地了解了地形的起伏和走势。
三、实习收获与体会通过本次实习，我们掌握了横纵断面测量的基本原理和方法，学会了使用相关测量仪器，提高了实际动手能力和解决实际问题的能力。
同时，我们还学会了如何处理测量数据，更好地了解了地形的起伏和走势。
此外，实习过程中我们也深刻体会到了团队合作的重要性。
在实际测量过程中，我们需要互相配合，确保测量数据的准确性和可靠性。
同时，我们也培养了自己的责任感和严谨的科学态度，为今后的工作打下了坚实的基础。
四、实习报告总结本次横纵断面测量实习让我们受益匪浅，不仅掌握了测量基本原理和方法，还提高了实际操作能力和解决实际问题的能力。
纵横断面测量实习
纵横断面测量实习第一篇：纵横断面测量实习(一)横断面测量:水准仪皮尺法横断面测量是测定各中桩垂直于中线方向的地面起伏情况横断面测量应先确定横断面的方向，后在此方向上测定地面坡度变化点或特征点的水平距离（l）和高差（h）。
横断面测量的宽度由路基宽度和地形情况确定，一般应在公路中线两侧各测15～50m。
步骤：确定方向，测定变坡点水平距离，测定变坡点间高差。
水准仪可安置在能看清横断面方向的任意点上，以中桩地面高程为后视，在横断面方向的变化点上立尺为前视，高差=后视-前视，用皮尺量出各变坡点至中桩的水平距离。
适用于横断面方向比较平坦地区，测量精度较高。
如：左3.2m,高差0.8m,记为：左9.6m,高差-1.2m, 记为：1.2 9.6(二)纵断面测量纵断面测量分级平测量和中平测量两步进行:第二篇：道路纵横断面测量,详细教学道路纵横断面测量，详细教学一、纵断面图的测绘1.水准点的布设（基平测量）（1）一般在道路沿线每隔1～2km设置一永久性水准点，作为全线高程的主要控制点，中间每隔300～500m设置一临时性水准点，作为纵断面水准测量分别附合和施工时引测高程的依据。
（2）水准点应布设在便于引点，便于长期保存，且在施工范围以外的稳定建（构）筑物上。
（3）水准点的高程可用附和（或闭合）水准路线自高一级水准点，按四等水准测量的精度和要求进行引测。
2.纵断面水准测量（1）（中平测量）纵断面测量通常以相邻两水准点为一测段，从一个水准点出发，逐点测量各中桩的高程，再附和到另一水准点上，进行校核。
实际测量中，可采用中间点法。
由于转点起传递高程的作用，故转点上读数应读至毫米，中间点读数只是为了计算本点的高程，读数至厘米即可。
图形：水准仪中平测量高差闭合差的限差为：具体步骤见下：如图所示，水准仪置于1站，后视水准点BMl，前视转点TP1，将观测结果分别记入表中“后视”和“前视”栏内；然后观测BM1且与TP1间的各个中桩，将后视点BM1上的水准尺依次立于0+000，+050，…，+120等各中桩地面上，将读数分别记入表中视栏内。
