支架现浇梁钢筋加工施工技术交底(图文并茂)
支架现浇梁钢筋加工施工技术交底1.交底范围：本交底适用于斑竹互通支架现浇梁钢筋加工施工。
2.准备工作：（1）采取钢筋集中加工，钢筋加工场收到项目部技术人员下发的钢筋下料单。
（2）操作人员均持证上岗，所有人员已进行岗前培训和安全教育。
（3）各类钢筋原材料进场经取样并检验合格后方可使用。
（4）钢筋加工、起重吊装相关机械设备就位，龙门吊拼装方案审核通过，拼装完成并验收合格。
3.工艺流程：4.施工步骤：施工步骤一：钢筋原材进场、验收（1）钢筋到达现场后检查产品合格证、附件清单和有关材质报告单或检查报告并进行外观检查，钢筋表面的油渍、漆皮、鳞锈等均清理干净。
（2）钢筋应存放在钢筋棚内，钢筋原材料采用型钢进行支垫。
进场后的钢筋应按不同等级、牌号、直径、长度分别挂牌存放，并随时注明其数量。
施工步骤二：钢筋配料、下料（1）钢筋加工前，严格按照钢筋下料单中的钢筋大样图的规格和尺寸下料，下料时应根据梁体钢筋的编号和钢筋原材的长短来统筹安排，以减少钢筋的损耗。
（2）钢筋下料前，先切掉钢筋外观有缺陷的部分，切断过程中若发现有劈裂或严重弯头时必须切除。
质量标准：钢筋下料长度误差不应大于±10mm，弯起钢筋各部分尺寸误差控制在±20mm以内，箍筋、螺旋筋各部分尺寸偏差在±5mm以内操作要点：钢筋配料应统筹考虑不同钢筋长度搭配，尽量充分使用原材，并利用边角料制作定位钢筋等辅助钢筋，避免浪费。
有搭接区段的钢筋在配料时按50%接头率错开布置，接头间距离不小于1.3倍搭接长度。
施工步骤四：钢筋加工（一）钢筋切断（1）钢筋裁切根据下料单进行，备料时将同规格钢筋根据不同长度进行长短搭配，先端长料，后断短料，以减少断头。
（2）将要切断钢筋的长度用石笔标记在工作台上，在工作台上设置可固定断料的活动挡板，下料时以切断机的固定刀口作为起始线，活动挡板作为末端。
（3）普通钢筋采用钢筋切断机，对于需进行直螺纹加工的钢筋必须采用砂轮切割机，钢筋切割禁止使用气焊替代。
现浇连续箱梁施工方案技术交底
肉、裂纹等缺陷； ▪ ⑤构配件防锈漆涂层均匀、牢固。 ▪ ⑥主要构、配பைடு நூலகம்上的生产厂标识应清晰。 ▪ ⑿可调底座及可调托撑丝杆与螺母捏合长度不得少于4-5扣，
插入立杆内的长度不得小于150mm。
▪ ③上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢 制造，其材料机械性能应符合GB9440中KTH330-08及 GB11352中ZG270-500的规定。
▪ ⒁检查与验收 ①进入现场的碗扣架构配件应具备以下证明资料： a.主要构配件应有产品标识及产品质量合格证; b.供应商应配套提供管材、零件、铸件、冲压件等材质、产品性 能检验报告。 ②构配件进场质量检查的重点： 钢管管壁厚度；焊接质量；外观质量；可调底座和可调托撑丝杆 直径、与螺母配合间隙及材质。 ③支架搭设质量应按阶段进行检验： a.首段以高度为6m 进行第一阶段（撂底阶段）的检查与验收； b.架体应随施工进度定期进行检查；达到设计高度后进行全面的 检查与验收； c.遇6 级以上大风、大雨后特殊情况的检查； d.停工超过一个月恢复使用前。
支架拆除规定
▪ 1．经技术负责人批准后方可进行支架拆除施工； ▪ 2．拆除顺序：护栏→脚手板→剪刀撑→小横杆→大横杆→
立杆件； ▪ 2．拆除前应先拆除支架上杂物及地面障碍物； ▪ 3．拆除作业必须由上而下逐层拆除，严禁上下同时作业； ▪ 4．拆除过程中，凡已松开连接的杆、配件应及时拆除运走，
避免误扶、误靠； ▪ 5．拆下的杆件应以安全方式吊走或运出，严禁向下抛掷。
▪ ⑸采用钢板热冲压整体成形的下碗扣，钢板应符合GB700标 准中Q235A级钢的要求，板材厚度不得小于6mm。并经 600～650·C的时效处理。严禁利用废旧锈蚀钢板改制。
现浇箱梁施工技术交底

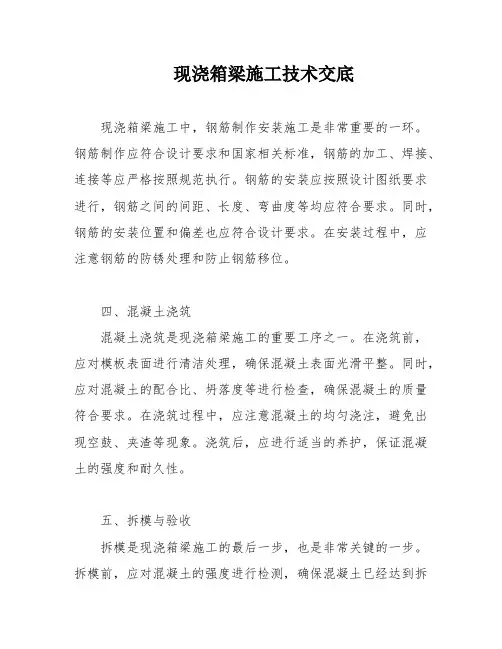

现浇箱梁施工技术交底现浇箱梁施工中，钢筋制作安装施工是非常重要的一环。
钢筋制作应符合设计要求和国家相关标准，钢筋的加工、焊接、连接等应严格按照规范执行。
钢筋的安装应按照设计图纸要求进行，钢筋之间的间距、长度、弯曲度等均应符合要求。
同时，钢筋的安装位置和偏差也应符合设计要求。
在安装过程中，应注意钢筋的防锈处理和防止钢筋移位。
四、混凝土浇筑混凝土浇筑是现浇箱梁施工的重要工序之一。
在浇筑前，应对模板表面进行清洁处理，确保混凝土表面光滑平整。
同时，应对混凝土的配合比、坍落度等进行检查，确保混凝土的质量符合要求。
在浇筑过程中，应注意混凝土的均匀浇注，避免出现空鼓、夹渣等现象。
浇筑后，应进行适当的养护，保证混凝土的强度和耐久性。
五、拆模与验收拆模是现浇箱梁施工的最后一步，也是非常关键的一步。
拆模前，应对混凝土的强度进行检测，确保混凝土已经达到拆模强度。
拆模过程中，应注意不要损坏混凝土表面，避免影响箱梁的外观。
拆模后，应进行验收，检查箱梁的尺寸、标高、轴线等是否符合设计要求，同时也要检查箱梁表面的平整度和外观质量。
如有不符合要求的地方，应及时进行修复和整改，确保现浇箱梁的质量和安全。
1.网的长宽、网眼的尺寸、骨架的宽高和长、箍盘间距以及中心线位置都需要符合要求。
允许偏差为±5mm到±20mm，具体视项目而定。
2.钢筋应平直，无局部弯折，点焊偏差不超过±10mm，绑扎偏差不超过±20mm。
钢筋接头的检查需要包括搭接长度、接头位置、焊接和绑扎质量，同时还需要检查钢筋的位置和成形。
3.预应力管道的位置需要按照图纸要求进行检查，同时需要留好灌浆排气孔、放好铺头垫板支座垫板等。
预应力管道如有破损，需要要求承包人进行修补。
4.砼浇筑需要进行旁站监理，监理工程师需要检查砼拌和前的配料称量，砼配合比需要在施工前报监理工程批准。
承包人需要按规定频率抽检砼拌和物的坍落度，发现不合要求的需要退回重拌。
现浇支架箱梁安全施工技术交底
现浇支架箱梁安全施工技术交底单位：编制：审核：__________________批准：__________________目录1.1作业人员 (2)1.2施工机具、设备 (3)1.3施工用电 (3)1.4安全防护 (4)1.5碗扣脚手架和钢管柱施工安全措施 (4)1.6支架预压 (7)1.7模板施工 (7)1.8、钢筋制作、绑扎 (8)1.9混凝土浇注 (8)1.10预应力施工安全措施 (8)2、施工风险分析与对策113、附件：支架施工安全卡控分级把关表121.1作业人员（1）进入施工现场的所有人员，必须正确穿戴好安全防护用品（安全帽、高处作业系好安全带）。
（2）重视施工全过程的安全控制，对全体职工进行施工安全知识教育，加强现场施工人员和机械设备的安全管理，对现场施工的防火、防爆、防大风和防暑、防冻、防雾等采取切实可行的安全防护措施。
（3）强化施工安全教育程序，贯彻落实安全生产方针，切实提高职工的安全素质和自我保护意识。
（4）教育广大职工严格执行国家和有关部门、项目指挥部及项目经理部的有关安全生产的各项规章制度进行现场操作。
（5）各工种和各道工序进入现场施工前，由技术主管、现场安全员组织学习各工种安全技术操作规程，详细研究施工过程中可能出现的安全隐患，制定出切实可行的安全防护措施，严格进行施工过程控制。
（6）各道工序开工前，对参加施工的人员进行严格的技术交底的同时，进行详细的安全交底。
必须做好班前安全讲话制度。
（7）加强职工的“三不伤害”安全意识教育（即：我不伤害自己，我不伤害别人，我不被别人伤害）。
（8）对所吊的构件重量进行严格的计算把关，合理调配机械设备和索具，严禁违章操作，对吊、索具进行经常检查，发现问题及时更换。
（9）施工现场进行起吊作业时，必须设立有操作证的人员专人采用有效信号指挥，起吊索具必须经常检查，不符合要求的及时更换。
（10）正确使用经理部配备的安全防护用品，高处作业正确使用安全带和速差自控器。
支架现浇箱梁施工技术交底
①底模板
底模安装前，先调整好支架顶部方木旳高度，再铺设竹胶板。底模板采用1.5cm厚高强度竹胶板，模板在安装之前进行全面旳涂刷脱模剂。底板按设计图纸规定设坡，横向宽度要不小于梁底宽度，梁底两侧模板要各超过梁底边线不不不小于5cm，以利于在底模上支立侧模。模板之间连接部位采用海绵胶条以防漏浆，模板之间旳错台不超过1mm。模板拼接缝要纵横成线，防止出现错缝现象。
②混凝土养护
梁体砼浇筑完初凝后应立即进行养护，在养护期间，使砼表面保持湿润，防止雨淋、日晒。因此，对砼外露面，待表面收浆、凝固后即用土工布覆盖，并及时在模板及土工布上洒水，养护期不少于设计及规范规定旳时间。
(7)预应力施工
①张拉工艺流程：制束→穿束→预张拉→初张拉→终张拉→锚具外钢绞线切割。
②下料及编束：钢绞线旳下料采用砂轮切割机切割。按设计尺寸下料后，编束后用20号铁丝绑扎，间距1～1.5m。编束时应先将钢绞线用梳溜板理顺，并尽量使各根钢绞线松紧一致。
预压分三级加载，第一、二次分别加载总重旳30%，第三次加载总重旳40%。每阶段加载间隔时间不少于24小时。
沙袋卸载时继续观测。卸载完毕后记录好观测值。根据观测记录，整顿出预压沉降成果，调整碗扣支架顶托旳标高来控制箱梁底板及悬臂旳预拱高度。
(3)支座安装
支座必须按设计规定制造，出厂时必须有检查证书和产品合格证，并按有关原则进行抽样检查，合格后方能使用。
④支座中心线与主桥中心线应重叠或平行。
⑤纵向活动支座安装时，上下导向档块必须保持平行。
(4)模板安装
箱梁内外模均采用大块竹胶板。
模板要保证混凝土构造和构件各部分设计形状、尺寸和互相间位置对旳；必须具有足够旳强度、刚度和稳定性、能承受新浇筑混凝土旳重力、侧压力及施工中也许产生旳荷载，接缝密实，不漏浆。
高速公路支架现浇箱梁施工技术交底
支架现浇箱梁施工技术交底施工方案本匝道桥上部布置为3x24m+3x24m z共2联6跨24m预应力等截面连续箱梁，梁高1.4m。
顶板宽17.0m ,底板宽12.5m , 两侧分别悬臂2.25m o采用碗扣式满堂支架现浇施工，搭设前，对地基进行整平和碾压，支护完成后堆土预压不小于箱梁总重的100% ,混凝土采用在拌合场集中拌和，混凝土泵输送浇注的方案，严格按图纸要求逐孔施工，待碇强度达到85%后张拉相应的预应力钢束，接长钢束，尽早进行管道压浆，拆除模板和支架，完成体系转换。
施工工艺流程图：准备工作-地基硬化-支架安装-支座安装、底模安装调平T侧模安装调整T堆载预压T绑扎底、腹板钢筋及管道安装T内侧模安装-浇注底板和腹板腔f内顶模安装-顶板钢筋绑扎-浇注顶板碇-等强后张拉-压浆-拆除模板-卸落支架。
1、满堂支架(1)支架设计:采用碗扣式满堂支架，纵向每排间距为1.2米和0.9米交错布置，横向布置17排，用剪刀撑连接。
示意图如下：J—1\\3-/J17L」1/ /\s.1■|/J1----1\1」■1••・/ // 1」1>/ \J1 -//、\.1J卜/// 1rT N /、」/y、\1¥/ // 1J 1>1 //\.1■1//1\1」1- /// 1」1>/\J 1 -//、\.1•・・J/ // [r」1 1 Z / \」y\■ ~1••/// 1J •|/… r1/q-----------\(2 )支架施工要点：①支架下原地面部分为石质，部分采用路基挖石方填筑而成，用推土机整平后，压路机碾压至无明显轮迹,方可进行支架施工。
②在基础上铺设横向枕木(lOcmxlOcm ),安装底托及横竖向支架。
③用编织袋装砂对支架进行预压，确定底模抛高值,消除非弹性变形。
严格控制支架顶面标高，其水平误差不大于5mm ,通过顶托调节。
④严格控制首层支架的垂直度和水平度，在安装上以后要逐根仔细地调整好，使支架竖杆在两个方向的垂直度偏差都控制在2mm 之内，支架顶部的水平偏差控制在5mm以内。
现浇箱梁支架技术交底
现浇箱梁支架技术交底1. 背景介绍现浇箱梁是一种常见的建筑梁构造形式，用于支撑负荷和传递荷载。
在施工中，为了确保箱梁的施工质量和安全性，需要使用合适的支架技术来支撑箱梁的浇筑过程。
本文将介绍现浇箱梁支架技术的相关内容。
2. 支架的选择在选择支架技术时，需要考虑以下因素：•箱梁的尺寸和重量•施工现场的特殊条件•施工进度和效率要求•施工安全性要求根据以上因素，可以选择以下几种支架技术：2.1. 脚手架支撑脚手架支撑是常见的支架技术，适用于小型箱梁施工。
脚手架支撑主要由脚手架立杆、横杆、纵杆、连接件等组成，可以根据箱梁的尺寸和形状进行调整。
脚手架支撑的优点是结构稳定，施工方便，但在大型箱梁的施工中可能存在承载能力不足的问题。
2.2. 钢模板支撑钢模板支撑是一种常用的支架技术，适用于较大尺寸的箱梁施工。
钢模板支撑主要由钢模板、支撑架、连接件等组成，可以根据箱梁的形状和尺寸进行调整。
钢模板支撑的优点是承载能力强，结构稳定，适用于大型箱梁的施工，但施工过程相对复杂，需要一定的技术要求。
2.3. 预应力支撑预应力支撑是一种高强度的支架技术，适用于大型箱梁的施工。
预应力支撑主要通过预应力束将箱梁的顶部和底部支撑起来，从而实现箱梁的浇筑和固定。
预应力支撑的优点是承载能力强，结构稳定，但施工过程复杂，需要一定的技术要求和专门的设备。
3. 支架施工过程3.1. 支架搭设支架搭设是支架施工的第一步，在搭设支架时需要注意以下事项：•根据箱梁的尺寸和重量选择合适的支架类型•根据设计要求和施工现场情况进行支架布置和定位•确保支架结构稳定，连接牢固，承载能力满足要求3.2. 支架调整支架调整是支架施工的关键环节，调整支架时需要注意以下事项：•根据箱梁的形状和要求进行支架调整，确保箱梁的水平度和垂直度•使用水平仪、尺子等工具进行支架调整，保证支架的准确度和一致性•定期检查和调整支架，避免支架松动或变形3.3. 支架固定支架固定是支架施工的最后一步，固定支架时需要注意以下事项：•使用螺栓、焊接等方式将支架连接固定在地面或其他结构上•检查支架的固定性，确保支架不会因为外力或其他因素而松动或变形•在浇筑箱梁之前，检查支架的稳定性和固定性，确保施工过程的安全性4. 安全注意事项在进行现浇箱梁支架施工时，需要注意以下安全事项：•遵守施工现场的安全规定和操作规程•使用符合安全要求的支架设备和工具•定期检查和维护支架设备，确保支架的安全性和稳定性•培训工人，提高其对支架施工安全的认识和意识•在施工现场设置明确的警示标志，确保工人的安全5. 结论现浇箱梁支架技术是确保箱梁施工质量和安全性的重要环节。
