-扩展ACL实验报告
ACL实验配置的实验报告
ACL实验配置的实验报告ACL实验配置的实验报告一、引言网络安全是当今互联网时代的重要议题之一。
为了保护网络资源的安全性，许多组织和个人采取了访问控制列表（Access Control List，简称ACL）的配置方法。
本文将介绍ACL实验配置的实验报告，探讨ACL在网络安全中的应用和效果。
二、实验目的本次实验旨在通过配置ACL来控制网络流量，实现对特定IP地址或端口的访问控制。
通过实验，我们将了解ACL的基本原理和配置方法，并评估ACL在网络安全中的实际效果。
三、实验环境本次实验使用了一台具备路由器功能的设备，该设备支持ACL功能。
我们将在该设备上进行ACL配置和测试。
四、实验步骤1. 配置ACL规则我们首先登录到设备的管理界面，进入ACL配置页面。
根据实验要求，我们配置了两条ACL规则：- 允许特定IP地址的访问：我们设置了一条允许来自IP地址为192.168.1.100的主机访问的规则。
- 阻止特定端口的访问：我们设置了一条阻止访问端口号为80的规则，以模拟对HTTP协议的限制。
2. 应用ACL规则配置完ACL规则后，我们将其应用到设备的出口接口上。
这样，所有经过该接口的流量都将受到ACL规则的限制。
3. 测试ACL效果为了验证ACL的效果，我们进行了以下测试：- 尝试从IP地址为192.168.1.100的主机访问设备，结果显示访问成功，符合我们的预期。
- 尝试从其他IP地址访问设备，结果显示访问被拒绝，ACL规则起到了限制作用。
- 尝试访问设备的80端口，结果显示访问被拒绝，ACL规则成功限制了对HTTP协议的访问。
五、实验结果与分析通过实验，我们成功配置了ACL规则，并验证了ACL在网络安全中的实际效果。
ACL能够限制特定IP地址或端口的访问，从而提高网络资源的安全性。
通过合理配置ACL规则，可以防止未经授权的访问和攻击，保护网络的机密性和完整性。
六、实验总结ACL在网络安全中起到了重要的作用。
acl配置实验报告
acl配置实验报告ACL配置实验报告一、实验目的本实验旨在通过配置ACL（Access Control List）来实现对网络设备的访问控制，保护网络安全，限制非授权用户的访问权限，提高网络设备的安全性。
二、实验环境本次实验使用了一台路由器和多台主机，通过配置ACL来限制主机对路由器的访问权限。
三、实验步骤1. 首先，登录路由器，进入配置模式。
2. 创建ACL，并定义访问控制列表的规则。
可以通过指定源IP地址、目的IP地址、协议类型、端口等条件来限制访问。
3. 将ACL应用到路由器的接口上，实现对该接口的访问控制。
4. 测试ACL的效果，尝试从不同的主机访问路由器，验证ACL是否生效。
四、实验结果经过配置ACL后，我们成功限制了某些主机对路由器的访问权限，只允许特定的主机进行访问。
ACL的规则生效，非授权主机无法访问路由器，有效保护了网络设备的安全。
五、实验总结通过本次实验，我们深入了解了ACL的配置和应用，学会了如何通过ACL来实现对网络设备的访问控制。
ACL是网络安全的重要手段之一，能够有效保护网络设备的安全，限制非授权用户的访问权限，提高网络的安全性。
六、实验感想ACL的配置虽然需要一定的技术和经验，但是通过实验的学习和实践，我们对ACL有了更深入的理解，掌握了ACL的配置方法和应用技巧。
在今后的网络管理和安全工作中，我们将能够更好地应用ACL来保护网络设备的安全，提高网络的安全性。
七、展望ACL作为网络安全的重要手段，将在未来的网络管理和安全工作中发挥越来越重要的作用。
我们将继续深入学习ACL的相关知识，不断提升自己的技术水平，为网络安全做出更大的贡献。
通过本次实验，我们对ACL的配置和应用有了更深入的了解，相信在今后的学习和工作中，我们将能够更好地应用ACL来保护网络设备的安全，提高网络的安全性。
ACL配置实验报告至此完毕。
实验二十八配置扩展IPACL教师用
提高网络可靠性：通过配 置扩展IPAC L，可以确保 关键业务的网络流量得到 优先处理，提高网络的可 靠性。
简化网络管理：扩展 I PA C L 可 以 实 现 自 动 化 配 置和管理，减少手动干预， 提高网络管理的效率。
方便网络管理
配置扩展IPACL可以方 便网络管理员对网络进 行管理和控制，提高网 络的安全性和稳定性。
选择扩展IP ACL并点击启用
按照需求配置规则并保存设置
确保IP地址范围正确
配置前先确定IP地址范围，避 免误操作
确认IP地址是否符合业务需求 和网络规划
避免IP地址冲突，及时更新IP 地址表
测试配置后的IP地址范围是否 正常
配 置 前 先 检 查 I PA C L 是 否 已 存 在
避免重复创建IPACL
实验体会与建议
实验过程中遇到的问题和解决方法 实验结果与预期的差异及原因分析 对实验原理和操作流程的深入理解 对实验中使用的工具和资源的改进建议
感谢您的观看
添加标题
添加标题
添加标题
添加标题
定 期 检 查 I PA C L 配 置 是 否 符 合 企 业 网络策略，保证网络正常运行
定 期 检 查 I PA C L 配 置 是 否 及 时 更 新 ， 以应对网络威胁的变化
提高网络安全
防止未经授权的访 问
限制不必要的网络 流量
增强数据保护和隐 私
提升网络性能和稳 定性
通过配置扩展IPACL，可 以更加灵活地控制网络 流量，优化网络性能， 提高网络的可用性和可 靠性。
配置扩展IPACL可以帮助 网络管理员更好地保护 网络免受恶意攻击和未 经授权的访问，确保网 络安全。
配置扩展IPACL可以简 化网络管理流程，减少 网络管理员的工作量， 提高工作效率。
ACL配置实验报告
南京信息工程大学实验（实习）报告实验（实习）名称ACL的配置实验（实习）日期得分指导教师刘生计算机专业计科年级 09 班次 03 姓名童忠恺学号 200923089161.实验目的（1）了解路由器的ACL配置与使用过程，会运用标准、扩展ACL建立基于路由器的防火墙，保护网络边界。
（2）了解路由器的NA T配置与使用过程，会运用NA T保护网络边界。
2.实验内容2.1 ACL配置（1）实验资源、工具和准备工作。
Catalyst2620路由器2台，Windows 2000客户机2台，Windows 2000 Server IIS服务器2台，集线器或交换机2台。
制作好的UTP网络连接（双端均有RJ-45头）平行线若干条、交叉线（一端568A，另一端568B）1条。
网络连接和子网地址分配可参考图8.39。
图8.39 ACL拓扑图（2）实验内容。
设置图8.39中各台路由器名称、IP地址、路由协议（可自选），保存配置文件；设置WWW服务器的IP地址；设置客户机的IP地址；分别对两台路由器设置扩展访问控制列表，调试网络，使子网1的客户机只能访问子网2的Web服务80端口，使子网2的客户机只能访问子网1的Web服务80端口。
3.实验步骤按照图8.39给出的拓扑结构进行绘制，进行网络互连的配置。
①配置路由器名称、IP地址、路由协议（可自选），保存配置文件。
②设置WWW服务器的IP地址。
设置客户机的IP地址。
③设置路由器扩展访问控制列表，调试网络。
使子网1的客户机只能访问子网2的Web服务80端口，使子网2的客户机只能访问子网1的Web服务80端口。
④写出各路由器的配置过程和配置命令。
按照图8.38给出的拓扑结构进行绘制，进行网络互连的配置。
参考8.5.7节内容。
写出各路由器的配置过程和配置命令。
4. 实验结果 4.1 ACL 配置 （1）拓扑结构图（2）各路由器的配置过程和配置命令Switch1>en Switch1#conf tSwitch1(config)#int fa0/3Switch1(config-if)#switchport mode trunk Switch1(config-if)#exit Switch1(config)#exit Switch1#wrBuilding configuration... [OK]Switch1#conf tSwitch1(config)#int fa0/2Switch1(config-if)#switchport mode access Switch1(config-if)#exit Switch1(config)#exit Switch1#wrBuilding configuration... [OK]Switch1#conf tSwitch1(config)#int fa0/1Switch1(config-if)#switchport mode access Switch1(config-if)#exit Switch1(config)#exit Switch1#wrBuilding configuration... [OK]Router>enableRouter#configure terminal Router(config)#hostname R1R1(config)#interface fa0/0 R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#no shutdown R1(config-if)#exitR1(config)#interface se2/0 R1(config-if)#ip address 192.168.3.1 255.255.255.252 R1(config-if)# R1(config-if)#exitR1(config)#interface Serial2/0 R1(config-if)#clock rate 64000 R1(config-if)#no shutdown R1(config-if)# R1(config-if)#exitR1(config)#interface Serial2/0 R1(config-if)#exit R1(config)#rounter rip R1(config)#router ripR1(config-router)#network 192.168.3.0 R1(config-router)#exit R1(config)#exit R1#wrBuilding configuration... [OK] R1#R1#configure terminal R1(config)#R1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#exitR1(config)#exitR1#wrBuilding configuration...[OK]R1#ping 192.168.2.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 3/22/32 msR1#Router>enableRouter#configure terminalRouter(config)#hostname R2R2(config)#int fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#int se2/0R2(config-if)#ip address 192.168.3.2 255.255.255.252R2(config-if)#R2(config-if)#exitR2(config)#interface Serial2/0R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config-if)#R2(config-if)#exitR2(config)#router ripR2(config-router)#network 192.168.3.0R2(config-router)#exitR2(config)#exitR2#wrBuilding configuration...[OK]R2#R2#configure terminalR2(config)#interface Serial2/0R2(config-if)#R2(config-if)#exit R2(config)#interface Serial2/0R2(config-if)#exitR2(config)#exitR2#ping 192.168.1.1R2#conf tR2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#exitR2(config)#exitR2#wrBuilding configuration...[OK]R2#ping 192.168.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 16/28/32 msSwitch>Switch>enableSwitch#configure terminalSwitch(config)#hostname Switch2Switch2(config)#int fa0/1Switch2(config-if)#switchport mode trunkSwitch2(config-if)#exitSwitch2(config)#exitSwitch2#wrBuilding configuration...[OK]Switch2#conf tSwitch2(config)#int fa0/2Switch2(config-if)#switchport mode access Switch2(config-if)#exitSwitch2(config)#int fa0/3Switch2(config-if)#switchport mode access Switch2(config-if)#exitSwitch2(config)#exitSwitch2#wrBuilding configuration...[OK]Switch2#R1(config)#access-list 101 permit tcp any host 192.168.2.3 eq wwwR1(config)#access-list 101 permit tcp any any R1(config)#access-list 101 deny ip any anyR1(config)#int se2/0 R1(config-if)#ip access-group 101 out R1(config-if)#end5.实验总结。
-扩展ACL实验报告
班级：计13本2学号：**********姓名：刘飞
实验名称扩展访问控制列表的配置
实验类型
验证型
实验日期
2016-3-17
实验地点
2S—417
实验时间（星期节次）
星期四 3、4节
指导教师
叶培顺
成绩
一、实验目的及要求：（教师填写）
1.进一步理解访问控制列表的作用及工作过程
2.掌握扩展访问控制列表的配置
拒绝所有从网络192.168.1.0来的FTP数据包到达网络
五实验总结：
本次实验需要配置的设备较多，所以配置比较费时间。在配置扩展ACL时，出现问题，在和同学讨论后解决了。本次实验总体完成的较好。
3.掌握命名访问控制列表的配置
.搭建实验环境，连接网络拓扑图
2.路由器基本配置，包括路由器命名以及各接口配置等
3.RIP路由协议配置
4.扩展ACL配置
三、实验环境：（包括拓扑图与实验设备型号）
实验设备：
路由器：2811
交换机：2960-24
主机：PC-PT
服务器：DNS FTP HTTP
拓扑图
四、实验步骤（包括：配置命令与运行结果截图）
1.配置各主机IP地址与默认网关（注意不同网段主机IP）
2.启用路由器各接口并配置局域网接口与广域网接口地址(注意区分DTE与DCE)
3.配置RIP路由协议，使得网络连通
4.配置服务器
配置主机：
5.配置扩展ACL
6.配置扩展ACL
lab2-扩展acl

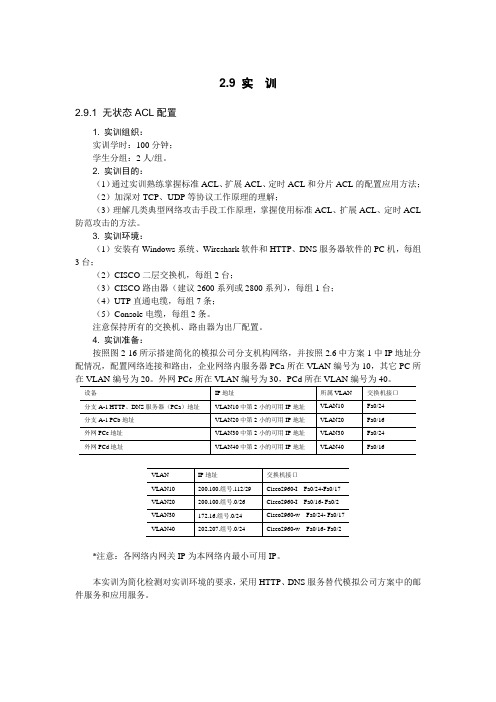

2.9 实训2.9.1 无状态ACL配置1. 实训组织：实训学时：100分钟；学生分组：2人/组。
2. 实训目的：（1）通过实训熟练掌握标准ACL、扩展ACL、定时ACL和分片ACL的配置应用方法；（2）加深对TCP、UDP等协议工作原理的理解；（3）理解几类典型网络攻击手段工作原理，掌握使用标准ACL、扩展ACL、定时ACL 防范攻击的方法。
3. 实训环境：（1）安装有Windows系统、Wireshark软件和HTTP、DNS服务器软件的PC机，每组3台；（2）CISCO二层交换机，每组2台；（3）CISCO路由器（建议2600系列或2800系列），每组1台；（4）UTP直通电缆，每组7条；（5）Console电缆，每组2条。
注意保持所有的交换机、路由器为出厂配置。
4. 实训准备：按照图2-16所示搭建简化的模拟公司分支机构网络，并按照2.6中方案1中IP地址分配情况，配置网络连接和路由，企业网络内服务器PCa所在VLAN编号为10，其它PC所在VLAN编号为20。
外网PCc所在VLAN编号为30，PCd所在VLAN编号为40。
*注意：各网络内网关IP为本网络内最小可用IP。
本实训为简化检测对实训环境的要求，采用HTTP、DNS服务替代模拟公司方案中的邮件服务和应用服务。
5. 实训内容：（1）配置标准ACL，拒绝所有bogon主机使用telnet远程访问路由器和内网交换机。
（2）配置扩展ACL条目，允许所有内网对外网主动TCP连接。
（3）配置定时ACL条目，允许Internet在指定时间段访问内网HTTP、DNS服务器，拒绝所有Internet对内网的非服务器主机的TCP连接请求。
6. 实训指导：进行实训前，先在PCa 上分别ping 路由器、交换机管理地址以及PCc来测试网络连通性。
（1）配置标准ACL，拒绝bogon主机telnet 网络设备在路由器远程访问线路接口0-4的恰当方向上配置标准ACL，拒绝来自bogon主机的telnet访问。
ACL的配置实验报告
ACL的配置实验报告实验目的和要求：目的：1：掌握路由器的ACL基本命令提高路由器的安全性。
2：了解ACL的其他功能，为以后技术的应用做好基础。
要求：1：会使用标准ACL，扩展ACL和命名ACL。
2：能够观察数据的被拦截的信息，分析ACL日志。
网络拓扑与分析设计：实验内容：1、标准ACL的配置。
2、扩展ACL的配置。
3、命名标准ACL和命名扩展ACL的配置。
注意：网络拓扑可以采用课后作业的网络拓扑图，可以做改动。
实验步骤与调试过程：1.打开Cisco Packet tracer，拖入三个PC，一个交换机，两个路由器，建立完整的网络拓扑；2.设置PC的IP，分别为（IP Address 192.168.1.2 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1），（IP Address 192.168.0.3 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1），（IP Address 192.168.1.4 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1）路由器0的端口FastEthernet0/0 192.168.1.2 打开ON，S0/1/0为12.0.0.1时钟频率设为9600.打开ON。
路由器4的S0/1/0为12.0.0.2.打开ON;3.在路由器0上配置标准ACL。
进入全局配置模式，输入access-list 1 permit host 192.168.1.3,允许192.168.1.3的主机访问；4.在路由器0的全局配置模式下输入access-list 1 dent any 禁止其他主机、5.在路由0器的全局配置模式下输入interface f0/1,进入接口配置模式6.在路由器0的接口配置模式下输入ip access-group 1 in 设置在接口f0/1的入站方向按1号访问控制列表对数据包惊醒过滤。
实验四ACL实验含详解
实验四ACL 、NAT注：实验报告分别有标准ACL、拓展ACL、静态NAT、动态NAT、PAT 配置五部分。
【实验任务一】标准ACL1.实验目的（1）掌握ACL 设计原则和工作过程（2）掌握定义标准ACL（3）掌握应用ACL（4）掌握标准ACL 调试2.实验内容及要求实验拓扑如图如下：【实现内容】：本实验拒绝PC2 所在网段访问路由器R2,同时只允许主机PC3 访问路由器R2 的TELNET 服务。
整个网络配置EIGRP（或OSPF）保证IP 的连通性。
【实验分析】：补充：标准ACL最简单，是通过使用IP包中的源IP地址进行过滤，表号范围1-99或1300-1999。
配置ACL之前先保证所有网段网络之间能够互通，然后再进行ACL配置。
实现网段互通我采用OSPF路由协议，它是一种开放式最短路径优先协议，顾名思义我们可以通过一些指定配置，如配置链路带宽来干预它的路由路径选择。
根据实验要求，集中在对R2上的访问控制，为保障实验操作简洁性，因此我们可以着手于R2上进行相应配置来实现。
【实验配置】：OSPF配置：（实现网络互通作用）R1:interface Serial0/0/0 //与R2之间相连接的链路串口ip address 192.168.12.1 255.255.255.0 //配置IP地址及掩码clock rate 64000 //串口线时钟端配置时钟频率interface Serial0/0/1ip address 192.168.23.1 255.255.255.0clock rate 64000 //串口线时钟端配置时钟频率router ospf 1 //ospf本地进程号log-adjacency-changes //激活路由协议邻接关系变化日志network 10.1.1.0 0.0.0.255 area 0 //宣告直连网络，骨干网络network 172.16.1.0 0.0.0.255 area 0 //are 0 表骨干区域网络network 192.168.12.0 0.0.0.255 area 0 //采用反掩码方式宣告R2：interface Loopback0 //创建回环接口ip address 2.2.2.2 255.255.255.0 //作为路由器网管IP及路由IDrouter ospf 1 //本地进程号network 192.168.23.0 0.0.0.255 area 0 //宣告直连网络，下同network 192.168.12.0 0.0.0.255 area 0network 2.2.2.0 0.0.0.255 area 0远程管理配置enable password cisco //特权模式密码，还可采用secret配置line vty 0 2 //允许三条线路进行管理access-class 2 in //只允许list 2内的网络访问配置password cisco //telnet密码login //启用,生效R3：router ospf 1network 192.168.23.0 0.0.0.255 area 0network 172.16.3.0 0.0.0.255 area 0 //R3只需宣告两个直连网络标准ACL配置R2：拒绝PC2所在网络远程接入:access-list 1 deny 172.16.1.0 0.0.0.255 //拒绝172.16.1.0网络access-list 1 permit any //除指定网络，其余地址允许access-list 2 permit host 172.16.3.2 //只允许的主机IP地址interface Serial0/0/0 //PC2在s0/0/0方向在端口s0/0/0下配置ip address 192.168.12.2 255.255.255.0 //配置ip地址ip access-group 1 in //在端口指定ACL列表1，方向为”进”【实验测试】拒绝PC2 所在网段访问路由器R2：FastEthernet0 Connection:(default port)IP Address......................: 172.16.1.2PC>ping 2.2.2.2Pinging 2.2.2.2 with 32 bytes of data:Reply from 192.168.12.2: Destination host unreachable.Reply from 192.168.12.2: Destination host unreachable.…PC2在R1路由表健全的情况下进行访问R2也是主机不可达，因此实验是成功的。
15实验十五扩展ACL实验
15实验十五,,扩展,ACL,实验实验十五扩展ACL实验一、实验目的1、了解什么是标准的ACL；2、了解标准和扩展ACL的区别；3、了解扩展ACL不同的实现方法；二、应用环境标准ACL只能限制源IP地址，而扩展ACL的限制权限就很广泛，包括源IP、目的IP、服务类型等。
三、实验设备1、DCRS-5650交换机2台3、PC机2台4、Console线2根5、直通网线若干四、实验拓扑五、实验要求目的：禁止PC2telnet交换机A。
1、在交换机A和交换机B上分别划分两个基于端口的VLAN见表：2、交换机A和B通过24口级联3、配置交换机A和B各vlan虚拟借口的ip地址见表：4、PC1-PC2的网络设置见表:设备Ip地址GatewaymaskPC1192.168.10.101192.168.10.1255.255.255.0PC2192.168.20.101192.168.20.1255.255.255.05、验证1、配置ACL之前，PC1、PC2都可以ping通vlan302、配置ACL后，PC1可以pingvlan30而PC2的不可以ping通vlan30若实验结果和理论相符，则本实验完成交换机Vlan端口成员交换机A101-8209-4610024交换机B301-810124Vlan10Vlan20Vlan30Vlan100Vlan101192.168.10.1192.168.20.1192.168.30.1192.168.100.1192.168.100.2六、实验步骤1.交换机恢复出厂(以交换机A为例，交换机B配置步骤同A)DCS-5650-28Cenable DCS-5650-28C#setdefault Areyousure?[Y/N]=y！是否确认DCS-5650-28C#write DCS-5650-28C#reloadProcesswithreboot?[Y/N]y2.配置交换机VlAN信息交换机A：创建vlan10和vlan20、vlan100和并给相应vlan添加端口。
ACL实验报告
网络互联实验报告学院计算机与通信工程专业网络工程班级1201班学号201258080122 姓名熊则喻实验时间：2014.10.29一、实验名称：基本ACL及扩展ACL的配置。
二、实验目的：（1）掌握ACL的基本原理。
（2）练习ACL的配置与调试。
三、实验环境：Window操作系统下，利用H3C模拟机模拟实验四、实验内容：通过配置基本ACL协议使相应匹配到的源地址的流被阻塞或被放行。
扩展ACL不仅仅只对源地址进行筛选，同时可以精确到目的地址，协议内容，端口号等。
拓扑图如下所示。
五、实验步骤：（1）在LTTO上画出拓扑图，并连线。
（2）标示各个路由器接口的IP地址与所属网段。
（3）启动路由器和交换机。
（4）启动SecureCRT模拟器，LOAD拓扑图并与之连接。
（5）进入每一台路由器的各个接口配置IP地址和子网掩码。
（6）使用PING命令验证相邻的路由器保证连通性。
（7）配置高级ACL并应用（8）首先要在RT1上配置开启防火墙功能并设置防火墙的缺省过滤方式，请在下面的空格中补充完整的命令：（9）[RT1] firewall enable（10）[RT1]firewall default permit（11）其次配置高级ACL，高级ACL的编号范围是3000~3999，请在下面的空格中补充完整的命令：（12）[RT1]acl number 3000（13）[RT1-acl-adv-3000] rule deny tcp source 10.1.1.0 0.0.0.255 destination 10.1.3.0 0.0.0.255 destination-port eq ftp（14）[RT1-acl-adv-3000] rule permit ip source 10.1.1.0 0.0.0.0 destination 10.1.1.0 0.0.0.255（15）最后要在RT1的接口上应用ACL才能确保ACL生效，请在下面的空格中写出完整的在正确的接口正确的方向上应用该ACL的配置命令：（16）[RT1-GigabitEthernet0/0]firewall packet-filter 3000 inbound六、实验步骤：（1）如图6.1实现的结果是RT1ping不痛RT2了，因为配置的高级ACL协议阻塞了原地址为RT1。
