挤压式套筒连接施工方案

中国水电建设集团路桥工程有限公司桩基钢筋笼挤压式套筒连接施工方案批准:审核:编制:晋红高速公路工程第Ⅳ标段项目部2014年7月一、工程概况晋宁至红塔区高速公路位于云南省昆明市晋宁县及玉溪市红塔区境内,本项目路线总长61.68km。
晋宁至红塔区高速公路第IV标段,主线全长18.695km,共架设三座立交、九座正线桥、九座跨线桥。
各桥桩基钢筋笼均采用机械连接接头——带肋钢筋套筒挤压连接。
带肋钢筋套筒连接是将两根待接钢筋插入套筒,用挤压连接设备沿径向挤压套筒,使之产生塑性变形,依靠变形后的套筒与被连接钢筋纵横肋产生的机械咬合成为整体的钢筋连接方法。
二、施工依据1、《晋红高速公路两阶段施工设计图/桥梁、涵洞通用图》;2、《公路桥涵施工技术规范》JTG/TF50-20113、《钢筋机械连接技术规程》JGJ107-20104、《混凝土结构工程施工质量验收规范》GB20204-2002三、使用范围本方案适用于晋红高速公路IV标全线桥梁桩基钢筋笼对接施工。
四、施工准备1、主要机具:超高压泵站油管、压钳、钢筋挤压压模、砂轮、石笔及检查压痕卡板卡尺等。
2、材料要求(1)、钢筋:现场钢筋级别、直径必须符合设计要求及国家标准,应有出厂质量证明及复试报告。
(2)、套筒:套筒的材料宜选用强度适中、延性好的优质钢材,套筒应有出厂合格证,其允许偏差:外径±1%,且不大于±0.5mm;壁厚+12%、-10%;长度±2mm。
五、作业条件1、参加挤压接头的作业人员必须经过培训,并经考核合格后方可持证上岗。
2、钢筋与套筒的锈、泥沙、油污等杂物应清理干净。
3、钢筋与套筒应进行试套,如钢筋有马蹄、弯曲或者纵肋尺寸过大者,应预先矫正或者用砂轮打磨;对不同直径钢筋的套筒不得串用。
4、钢筋端部应划出定位标记与检查标记。
定位标记与钢筋端头的距离为钢筋套筒长度的一般。
检查标记与定位标记的距离一般为20mm。
5、检查挤压设备情况,并进行施压,符合要求后方可作业。
钢筋套筒冷挤压连接工艺标准

钢筋套筒冷挤压连接工程一、适用范围:适用于Ф16—Ф40的Ⅱ、Ⅲ级带肋钢筋的径向挤压连接,对可焊性差和延性要求高的接头更为适宜,其接头强度,刚度,韧性均与母材相当。
如图1图1二、施工准备:(一)设备准备:1.挤压连接机,按钢筋直径不同可采用多种型号,其最大工作压力32-125Mpa,整机功率0.8-1.5 KW。
2.超高压油泵是保证压接速度,压接力和压接质量的关键设备,必须选用符合工艺要求的合格产品。
3.超高压油管、悬挂平衡器(手动葫芦)、挤压连接钳。
4.其它压模、划线尺、压痕卡板、量规等。
(二)材料准备:1.钢筋:(1)应符合《钢筋混凝土用热扎带肋钢筋》(GB1499-91)标准要求,并有质量保证书、材质证明、进场复试报告,进口钢筋亦应符合有关规定。
(2)钢筋宜采用砂轮切割机断料。
(3)清除钢筋端头连接部位的浮锈、泥浆、污垢、沾染的杂质等。
2.连接钢套筒:必须有足够的强度和良好的塑性,其强度应高于被连接钢筋强度,已使用的连接套筒材质为优质碳素镇静钢,性能指标为:(1)机械性能:屈服强度δs 225-350N/mm2抗拉强度δb 375-500N/mm2延伸率δ5≥ 20%硬度 60-80HRB(2)套筒规格见表1 表1(3)套筒必须有出厂合格证。
(三)其它准备:1.参加钢筋套筒冷挤压连接施工的作业人员必须经过培训考核合格方能上岗。
2.钢筋与套筒应进行试套,如钢筋有马蹄、弯折或纵肋尺寸超大者,应先矫正或手提砂轮修磨,严禁用电气焊切割超大部分。
3.钢筋连接部位应划出套筒插入深度的标记线,并应清晰,持久确保钢筋插入套筒的长度。
4.检查连接设备运转是否正常,并进行试压,符合要求后方准作业。
三、操作工艺:(一)工艺原理:钢筋冷挤压连接工艺的基本原理是将两根待接钢筋插入钢筋连接套筒,采用侧压式连接机由径向挤压连接套筒,使套筒产生冷塑变形而箍紧钢筋,由此产生抗剪力来传递应力荷载。
(二)工艺流程:钢筋套筒验收钢筋断料、刻划钢筋套入长度定长标记套筒套入钢筋、安装连接机开动液压泵,逐步加压套筒至接头成型卸下连接机接头外形检查(三)操作要点:冷挤压接头的压接,一般宜分两次进行,第一次先在加工厂(或现场)将套筒一半套入一根被连接钢筋,压接半个接头,然后在施工现场(或作业区)再压接另外半个接头。
钢筋挤压套筒连接作业指导书

钢筋挤压套筒连接作业指导书一、前言钢筋挤压套筒连接是一种常见的钢筋连接方式,其具有连接简单、环保、经济实惠等特点。
本文编写的目的是为了提供一份操作指导书,帮助施工人员理解和掌握钢筋挤压套筒连接的施工要点,使其施工操作更加稳妥、高效。
二、设备准备1. 挤压机:选用品牌有余南、进口德国KOP、意大利TECNA 等。
2. 钢管:直径等于需要连接钢筋的直径,长度根据需要。
3. 挤压套筒:直径等于需要连接钢筋的直径,长度一般为80mm。
三、施工步骤1. 经过初步的准备,钢管要放置稳妥,以免施工过程中发生倾斜或移位。
2. 按照连接图样,将需连接的钢筋依次穿过挤压套筒和钢管。
3. 在将钢筋穿过挤压套筒后,首先使用台钳夹紧套筒部位,以免挤压时发生偏移。
4. 挤压机的两个挤压头需要根据套筒长度来调节,两头之间的距离一般是套筒长度的1.5倍左右。
5. 将挤压头插入钢管的端口,控制挤压机的挤压时间和压力。
挤压过程中应保持头与套筒中心线重合。
6. 当挤压到一定程度后,需要停止挤压并检查连接部位。
若没有问题,继续挤压直至两头均有比较平整的挤压面。
若出现挤压变形或钢筋裸露,应立即停机检查。
7. 挤压完成后,应将管端内钢筋挤入管中,充分利用挤压接头的断头剩余长度。
8. 着手焊接,实现钢筋的一体化。
四、施工注意事项1. 在施工过程中,应注意施工场地的环境卫生。
避免和污水、化学品等污染物接触。
2. 在钢筋放置和挤压套筒穿过钢管之前,应对其进行清洁和除锈处理,以确保连接质量。
3. 进行施工前,对设备要求进行检查和维护,保证其良好的工作状态。
4. 对挤压时间、压力、机头间距等参数进行精确控制,避免操作失误导致损失。
5. 进行挤压的时候应注意安全,操作人员应注意个人安全,避免头部与机头间接触。
6. 焊接后应进行检查,检查焊缝的质量和套筒的连接质量是否达标。
五、总结钢筋挤压套筒连接作为一种常用的钢筋连接方式,其特点是操作简单、连接通畅、环保并且具有较高的性价比,且操作便捷,经济实用,是工程中不可替代的一种连接方式。
钢筋套筒挤压连接施工

钢筋套筒挤压连接施工1 适用范围1.1本标准根据JGJ108-96《带肋钢筋套筒挤压连接技术规程》编制。
1.2钢筋挤压连接,又称钢筋压力管接头法,属钢筋机械连接工艺,即用钢套筒将两根待连接的钢筋套在一起,采用挤压机将套筒挤压变形,使它紧密地咬住变形钢筋,以实现两根钢筋的连接。
1.3钢筋挤压技术主要有两种,即钢筋径向挤压法和钢筋轴向挤压法。
钢筋径向挤压法是采用挤压机将钢套筒挤压变形,使之紧密地咬住变形钢筋横肋实现两根钢筋的连接。
钢筋轴向挤法是采用挤压机和压模,对插入的两根对接钢筋,沿轴线方向进行挤压,使套筒咬合到变形钢筋的肋间,结合成一体。
1.4凡符合《钢筋混凝土用热轧带肋钢筋》(GB1499—91)要求的Ⅱ、Ⅲ级变形钢筋或相当于上述标准的钢筋均可采用挤压连接。
1.5 挤压方式2 材料要求2.1钢筋应符合《钢筋混凝土用热轧带肋钢筋》(GB1499—91)要求的Ⅱ、Ⅲ级变形钢筋或相当于上述标准的钢筋,其公称直径宜采用该标准推荐的钢筋直径。
2.2钢套筒2.2.1采用径向挤压工艺钢套筒的要求如下:材质:可采用热轧无缝钢管或由圆钢车削加工而成,其原材料应为普通炭素结构钢或炭素镇定钢,钢套筒的机械性能应满足以下的要求:尺寸与标志见图6.7.3。
外观检查:成品抽取5%检查。
套筒表面不得有影响性能的裂缝、折叠和结疤等缺陷;套筒表面标志的尺寸必须符合相应的套筒规格,其尺寸允许偏差为:宽度±1mm,间距±1.5mm。
套筒尺寸允许偏差见表6.7.1:表6.7.1量成批验收。
每批钢材应为同一品种、同一规格尺寸,每批钢材制成的套筒为一批。
每批套筒取一个拉力试样(图6.7.4),其机械性能试验结果应符合材质要求。
2. 2.2采用钢筋轴向挤压工艺钢套筒的要求如下:材质:钢套筒材质应符合GB5310-85标准的优质碳素结构钢,其机械性能为:外观:成品抽取5%检查。
套筒外表面应光洁,无凹凸伤痕和锈迹。
外表面,内表面 ,表面防锈处理。
带肋钢筋套筒挤压连接技术 (1)

带肋钢筋套筒挤压连接技术带肋钢筋套筒挤压连接技术是钢筋连接方式中快速、简便的一种施工工艺。
为公路和工民建施工带来了很大的便利并节省了大量的工作时间,在此根据规范要求并结合我在现场施工中所得经验浅谈一下此项工艺。
1.挤压接头的性能与应用1.1挤压接头按静力学的单向拉伸性能以及高应力和大变形条件下反复拉压性能划分为A、B两个性能等级;其中两个性能等级的划分均符合现行行业标准;1.2接头挤压的混凝土保护层厚度满足设计要求且小于15mm。
连接套筒之间的横向净距不宜小于25mm;1.3钢筋机械连接件的承载力的标准值不小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.1倍;1.4不同直径的带肋钢筋可采用挤压接头连接,当套筒两端外径和壁厚相同时被连接钢筋的直径相差不应大于5mm;1.5当砼结构中挤压接头部位的温度低于-20℃时,宜进行专门的试验。
2.对套筒的使用要求2.1对Ⅱ、Ⅲ级带肋钢筋钢筋挤压接头所用套筒材料应选用适于压延加工的钢材。
2.2套筒尺寸偏差应满足下表要求:2.3套筒应有出场合格证,在运输、存储过程中,应按不同规格的堆放,不得露天堆放,以防止锈蚀和油污。
3.挤压接头的施工3.1操作人员须持证上岗,挤压前应将钢筋端头的锈蚀、泥沙及油污等清除干净,并将钢筋进行试套,如果钢筋端头有马蹄、弯折或纵肋尺寸过大的情况,要预压矫正或用砂轮打磨。
对不同直径钢筋的套筒不得串用。
3.2认真检查挤压设备状况是否正常,进行试压,并制作试件进行检查,确定挤压技术参数,符合要求后方可进行作业。
3.3挤压操作时要在钢筋连接端画出明显定位标记,按标记来检查钢筋插入查筒内深度,钢筋端头需查筒长度中点不宜超过10mm。
3.4挤压宜从套筒中央开始,依次向两端进行,并使挤压机与钢筋轴线保持垂直。
3.5挤压机使用要严格遵守操作规程。
禁止对高压油管进行严重拖拉或弯折;在高压进行挤压操作时,必须遵守有关的安全、操作规程。
4.挤压接头的施工现场检验及验收4.1工程中应用带肋钢筋套筒挤压接头时,应由该技术提供单位提交有效的型式检验报告。

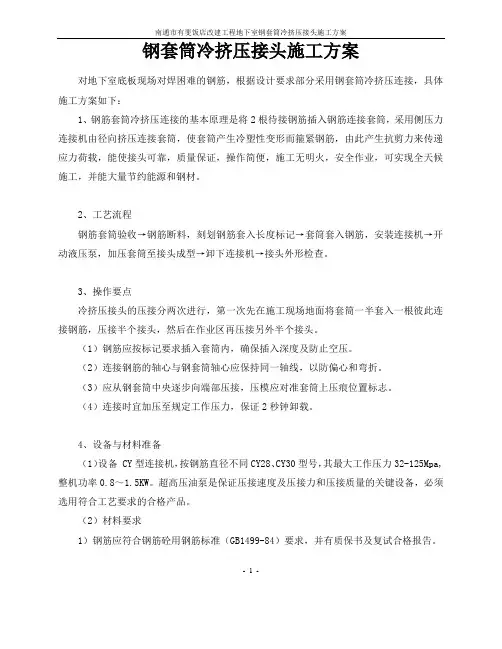

(完整版)钢套筒冷挤压接头施工方案

钢套筒冷挤压接头施工方案对地下室底板现场对焊困难的钢筋,根据设计要求部分采用钢套筒冷挤压连接,具体施工方案如下:1、钢筋套筒冷挤压连接的基本原理是将2根待接钢筋插入钢筋连接套筒,采用侧压力连接机由径向挤压连接套筒,使套筒产生冷塑性变形而箍紧钢筋,由此产生抗剪力来传递应力荷载,能使接头可靠,质量保证,操作简便,施工无明火,安全作业,可实现全天候施工,并能大量节约能源和钢材。
2、工艺流程钢筋套筒验收→钢筋断料,刻划钢筋套入长度标记→套筒套入钢筋,安装连接机→开动液压泵,加压套筒至接头成型→卸下连接机→接头外形检查。
3、操作要点冷挤压接头的压接分两次进行,第一次先在施工现场地面将套筒一半套入一根彼此连接钢筋,压接半个接头,然后在作业区再压接另外半个接头。
(1)钢筋应按标记要求插入套筒内,确保插入深度及防止空压。
(2)连接钢筋的轴心与钢套筒轴心应保持同一轴线,以防偏心和弯折。
(3)应从钢套筒中央逐步向端部压接,压模应对准套筒上压痕位置标志。
(4)连接时宜加压至规定工作压力,保证2秒钟卸载。
4、设备与材料准备(1)设备 CY型连接机,按钢筋直径不同CY28、CY30型号,其最大工作压力32-125Mpa,整机功率0.8~1.5KW。
超高压油泵是保证压接速度及压接力和压接质量的关键设备,必须选用符合工艺要求的合格产品。
(2)材料要求1)钢筋应符合钢筋砼用钢筋标准(GB1499-84)要求,并有质保书及复试合格报告。
- 1 -2)连接套筒必须有足够强度与良好的塑性,其强度应高于被连接钢筋强度,同时必须有出厂合格证书。
5、施工准备(1)参加冷压作业的人员必须经过培训考核合格才能上岗,同时进行试件试验。
(2)钢筋用砂轮切割机断料。
(3)清除钢筋端头加接部位的浮锈、泥浆、污垢、粘染的杂质等。
(4)钢筋与套筒应进行试套如钢筋有马蹄、弯曲、纵肋尺寸超大者应先矫正或手提砂轮机修磨,严禁使用电气焊切割超大部分。
(5)钢筋连接部位应划出套筒插入深度的标记线,并应清晰,持久确保钢筋插入的长度。
钢筋套筒冷挤压连接技术

钢筋套筒冷挤压连接技术套筒冷挤压连接工艺简介:套筒挤压连接方法是将需要的连接的钢筋(应为带肋钢筋)端部插入特制的钢套筒内,利用挤压机压缩钢套筒,使它产生塑性变形,靠变形后的钢套筒与带肋钢筋的机械咬合紧固力来实现钢筋的连接。
这种连接方法一般用于直径为16~40mm的Ⅱ级,Ⅲ级钢筋(包括余热处理钢筋),分径向挤压和轴向挤压两种。
1、径向挤压有关按径向作套筒挤压连接的方法应符合《带肋钢筋套筒挤压连接技术规格》(JGJ108-96)的要求。
(1)一向情况性能等级分A级和B级二级;不同直径的带肋钢筋亦可采用挤压连接法,当套筒两端外径和壁厚相等时,被连接钢筋的直径相差不应大于5mm。
(2)工艺原理设备布置示意如图5-10所示。
挤压机吊挂于小车的架子上,靠平衡器的卷簧张紧力变化调节其高度,并平衡重量,使操作人员手持挤压机基本上处于无重状态;挤压机由安装在小车上的高压油泵提供压力源。
1-钢筋;2-套筒;3-挤压机;4-平衡器;5-进油管;6-同油管;7-油泵;8-小车(3)套筒套筒材料应选用适合于压延加工的钢材,其实测力学性能应符合表5-3的要求。
套筒材料的力学性能表5-3项目指标屈服强度(N/mm2)抗拉强度(N/mm2)伸长率δ5(%)洛氏硬度(HRB)〔或布氏硬度(HB)〕225~350 375~5002060~80 〔102~133〕按机械连接件技术性能的基本要求,套筒和承截力要求可写成以下二式:f slyk A s1≥1.1A s(5-6)f sltk A s1≥1.1f tk A s(5-7)式中f slyk——套筒的屈服强度标准值;f sltk——套筒的抗拉强度标准值;f yk——钢筋的屈服强度标准值;f tk——钢筋的抗拉强度标准值;A s1——套筒的横截面面积;A s——钢筋的横截面面积;套管的几何尺寸和所用材料的材质应与一定的挤压工艺相配套,必须由特别检验认定,套筒的尺寸偏差宜符合表5-4的要求。
带肋钢筋套筒挤压连接技术规程

带肋钢筋套筒挤压连接技术规程1. 引言带肋钢筋套筒挤压连接技术简称挤压连接技术,已广泛应用于钢筋混凝土工程中。
该技术已被列入GB/T 29447-2012《钢筋机械连接器》标准中,并于2014年11月1日起实施。
本文旨在阐述该技术的操作规程,以保证施工质量,确保工程安全。
2. 适用范围本规程适用于带肋钢筋套筒挤压连接技术在钢筋混凝土工程中的应用。
使用该技术连接的钢筋直径范围为12-40mm。
3. 材料准备•带肋钢筋(按设计要求)•套筒(应符合GB/T 17395-2008标准)•润滑剂(应符合GB/T 3875-2006标准)•挤压机4. 工序1.润滑处理在套筒与钢筋的接触面上喷涂润滑剂,并利用手套将其均匀地推开。
2.钢筋锯断对需要连接的钢筋进行锯断,切口要光滑无毛刺。
3.套筒安装按设计要求在钢筋所在的构件上进行套筒的安装。
4.挤压端头用挤压机对钢筋进行端头加工,将其挤出至套筒齿部,即为挤压连接。
5.质量检查完成挤压连接后,对连接质量进行检查。
对于连接的钢筋进行拉力试验,拉力应达到设计要求;连接头表面不应出现明显裂痕、麻点或翘曲变形等现象。
5. 注意事项•进行挤压连接前,须将连接部位的油污、灰尘、锈皮等杂质清除干净。
•润滑剂应均匀涂布,不能出现涂面不均的现象。
•带肋钢筋套筒挤压连接应适用于同种规格的钢筋。
•不能使用过热或过冷的钢筋进行挤压连接。
•进行挤压连接前,检查挤压机的压力表和液压系统是否正常,压力不得超过机器的最大输出压力。
•进行挤压连接时,操作人员应穿戴好安全防护用品。
6. 结论带肋钢筋套筒挤压连接技术已成为钢筋混凝土工程中广泛应用的一种连接方式。
本文针对该技术的操作规程进行了详细阐述,希望能够为施工人员提供参考和指导,确保工程质量。
