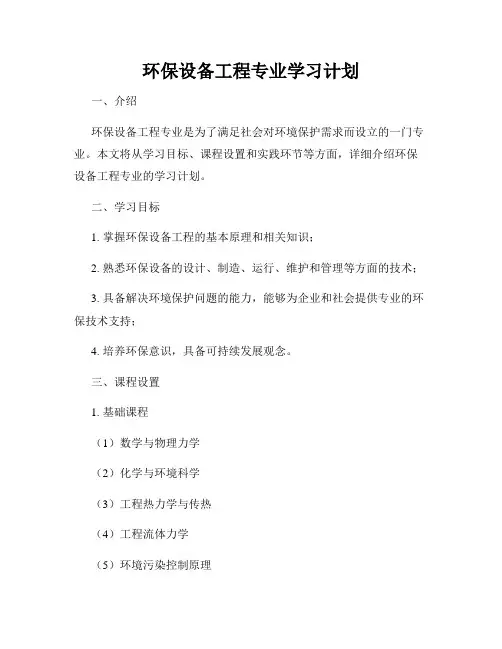

环保设备工程专业学习计划
环保设备工程专业学习计划一、介绍环保设备工程专业是为了满足社会对环境保护需求而设立的一门专业。
本文将从学习目标、课程设置和实践环节等方面，详细介绍环保设备工程专业的学习计划。
二、学习目标1. 掌握环保设备工程的基本原理和相关知识；2. 熟悉环保设备的设计、制造、运行、维护和管理等方面的技术；3. 具备解决环境保护问题的能力，能够为企业和社会提供专业的环保技术支持；4. 培养环保意识，具备可持续发展观念。
三、课程设置1. 基础课程（1）数学与物理力学（2）化学与环境科学（3）工程热力学与传热（4）工程流体力学（5）环境污染控制原理2. 专业课程（1）环保设备设计与制造（2）大气污染控制技术（3）水污染控制技术（4）固体废物处理与资源化（5）环境监测与评估3. 实践环节（1）校外实习：到环保企业或相关研究机构进行实习，了解实际环保工程应用。
（2）课程设计：参与环境工程相关的设计项目，锻炼环保设备设计的能力。
（3）毕业实习与论文：进行环保工程实践，撰写相关论文。
四、学习方法1. 注重理论学习：认真听课，课后及时复习，理解和掌握各门课程的基本概念和原理。
2. 动手实践：多参与实验课程及实践环节，熟悉环保设备的操作和维护，加强实践能力。
3. 积极参与讨论和学术交流：参加学术研讨会和相关领域的活动，与同行交流探讨，拓宽视野。
五、就业前景环保设备工程专业毕业生可在环保企业、环保科研院所、环保部门等单位从事环保设备的研发、设计、制造、运营管理等工作。
随着国家对环保的重视，环保设备工程专业的就业前景广阔，待遇优厚。
六、总结环保设备工程专业学习计划旨在培养具备环境保护理念、掌握环保设备工程技术的专业人才。
通过系统学习专业知识和实践环节的锻炼，培养学生的专业能力和创新思维，为建设绿色环保的社会作出贡献。
思考：。
环境工程原理课程设计
环境工程原理课程设计一、课程目标知识目标：1. 让学生掌握环境工程基本原理，理解水处理、大气治理和固废处理的基本技术方法。
2. 使学生了解环境工程在保护环境和可持续发展中的作用，掌握环境质量评价的基本方法。
3. 引导学生了解我国环境工程领域的政策法规和技术标准。
技能目标：1. 培养学生运用环境工程原理解决实际问题的能力，能进行简单的环境质量评价。
2. 提高学生的实验操作技能，能独立完成环境工程相关实验，并能对实验结果进行分析。
3. 培养学生的团队合作能力，能在小组讨论中发表自己的观点，共同解决环境工程问题。
情感态度价值观目标：1. 培养学生对环境保护的自觉性和责任感，树立绿色环保意识。
2. 引导学生关注环境问题，激发其探究环境科学领域的兴趣。
3. 培养学生具备批判性思维，对环境工程领域的发展趋势和挑战有基本的认识。
本课程针对高中年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，提高学生的实践操作能力和解决问题的能力。
通过本课程的学习，使学生能够运用所学知识为环境保护作出贡献，同时培养学生的环保意识和责任感。
二、教学内容本课程依据课程目标，选择以下教学内容：1. 环境工程原理概述：介绍环境工程的基本概念、任务和目标，使学生了解环境工程在保护环境中的作用。
教学内容：教材第一章“环境工程概述”2. 水处理技术：讲解水的污染来源、水处理技术原理及方法，包括预处理、混凝、沉淀、过滤、消毒等。
教学内容：教材第二章“水处理技术”1-4节3. 大气治理技术：介绍大气污染物的种类、来源及治理技术，如脱硫、脱硝、除尘等。
教学内容：教材第三章“大气治理技术”1-3节4. 固废处理与资源化：讲解固体废物的分类、处理方法及资源化利用，如填埋、焚烧、堆肥等。
教学内容：教材第四章“固废处理与资源化”1-3节5. 环境质量评价：介绍环境质量评价的基本原理、方法和程序，使学生掌握环境质量评价的技能。
环保设备及课程设计PPT学习教案
2.2.2.1 泵的能头
由流体力学知，液体总能头由压力能头（ p / g ），速度能头(v2 /2g)和位置能头
(z)三部分组成，故：
E2
P2 g
v22 2g
z2
E1
P1 g
v12 2g
z1
（2-2） （2-3）
式中p2、p1——泵 2、1 断面中心处的液体压力，N/m2； v2、v1——泵 2、1 断面上液体的平均流速，m/s； z2、z1——泵 2、1 断面中心到基准面的距离，m； ρ——被送液体的密度，kg/m3。
第15页/共102页
第16页/共102页
2.1.2.3 混流式泵与风机
如图 2-4 所示，混流式泵与风机团流体是沿介于轴向与径向之间的圆锥面方向流 出叶轮，工作原理是部分利用叶型升力、部分利用惯性离心力的作用，故称为 混流式泵与风机。其流量较大、压头较高，是一种介于轴流式与离心式之间的 叶片式泵与风机。
第10页/共102页
图2-1 离心泵工作简图 1—叶轮；2—叶片；3—泵壳；4—吸 入管；5—压出 管；6—引水 漏斗；7—底阀 ；8— 阀门
第11页/共102页
2.1.2.1 离心式泵与风机
离心通风机主要由机壳、叶轮（保开轮毂、叶片、前盘、后盘等），如图 2-2 所 示。叶轮是由叶片和连接叶片的前盘及后盘所组成的。叶轮后盘装在转轴上。 机壳一般都用钢板制成的阿基米德螺线状德箱体（输送腐蚀性较强的气体时可 用玻璃钢作箱体），通常采用焊接结构，有时也用铆接，并支承于支架上。当原 动机（一般用电动机）带动叶轮转动时，当叶轮随轴旋转时，叶片间的气体也 随叶轮旋转而获得离心力，并从叶片之间的出口处被甩出。被甩出的气体挤入 机壳，于是机壳内的气体压强增高，最后由出口排出。气体被甩出后，叶轮中 央则形成负压。由于入口呈负压，使外界的气体在大气压力的作用下立即补入。 由于叶轮不停地旋转，气体便不断地排出和补入，从而达到了风机连续输送气 体的目的。可见，离心通风机是一种借助叶轮带动气体旋转时产生离心力把能 量传递给气体的机械，其结构简单，制造方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
该工艺中的每一操作循环由四个阶段组成：进水-曝气、
进水-沉疑、滗水、闲置(视具体运行条件而定)。在曝气 阶段和沉淀阶段都不停止进水，而在滗水阶段停止进水; 污泥回流一直不停止。
滗水器下降停 止时间调节 2号鼓风机自动运行 并鼓入1号空气管
进水阶段曝气 水位调节
生物池运行状态 显示和调节选项
电动推杆旋转式滗水器
螺杆传动旋转式滗水器主要由滗水堰槽、集水支管、
集水总管、旋转接头、电动推杆等组成，从机构运 动学的角度来看，实际上类似于一个曲柄摇块机构。
பைடு நூலகம்
⑵ SBR的变型工艺
①ICEAS工艺（间歇式循环延时曝气系统）
ICEAS的基本单元是两个矩形池为一组的反
应器，每个矩形池分预反应区(或进水曝气区) 和主反应区两部分。污水在预反应区内连续 进入，并可根据污水性质进行曝气或缺氧搅 拌。主反应区是曝气反应的主体，依次进行 曝气或搅拌、沉淀、滗水、排泥等过程，周 期性循环运行，使污水在交替的好氧-厌氧和 缺氧-好氧条件下实现一定的脱氮除磷功能。 预反应区和主反应区之间的隔墙底部有预留 孔洞相连，污水以很低的流速( 0. 03~0. 05 m/min)从预反应区进入主反应区。
SBR工艺反应过程由进水、曝气、沉淀、滗水、闲置
（排泥）五个阶段组成，整个过程为一个周期，循环 周期和各个阶段的时间可以按照进水水质和出水水质 要求拟定。曝气方式分为一边充水一边曝气，充水完 毕后开始曝气、充水阶段的后期开始曝气。SBR工艺 提供了一种时间程序的污水处理方法，而不是连续流 空间程序的污水处理方法。主要设备为序批式反应池， 曝气器，滗水器等。
6.3.8.2 滗水器的分类与结构
滗水器是SBR及其变型工艺中最常用的关键设备，
用于在排水阶段随水位变化而自动升降，将已处理 的上清液自表面排出，而表面的浮渣被有效地截留 在反应池内。其主要功能应满足如下要求： ①滗水器的集水部分应靠近水面，在排出上层清液 的同时，还能随反应池水位的变化而变化，具有连 续排水的性能； ②滗水器运作时应不扰动沉淀的污泥，又不将池中 的浮渣带出，按规定的流量排放； ③滗水器在排水或停止排水的运行中，有序的动作 应正确平稳、安全可靠、耗能小、使用寿命长。
⑤C-TECH工艺 特指使用了生物选择器和生化速率控制的变容积序批式活性污泥
处理工艺。 C-TECH反应池分为生物选择器、主反应区两个区域，此外还包 括污泥回流与剩余污泥排除系统、滗水器等。在生物选择器中， 废水中的溶解性有机物质能通过酶反应机理而迅速去除。生物选 择器的最基本功能是防止污泥膨胀，可以恒定容积也可变容积运 行，污泥回流液中所含有的硝酸盐可在此选择器中得以反硝化。 在主反应区进行曝气充氧，主要完成降解有机物和同步硝化/反 硝化过程。
④UNITANK工艺 UNITANK系统的主体是一个被间隔成数个单元的矩形反应池，
池与池之间水力连通，每个池都设有独立的曝气系统，可以采用 鼓风曝气或表面曝气。典型的是三格池，外侧的两个池容积较大， 设有固定出水堰及剩余污泥排放口，两池交替作为曝气池和沉淀 池，污水可以交替进入三池中任意一个；中间一个矩形池只作为 曝气池。通过程序调节污水可以进入三池中的任意一个，采用连 续进水，周期交替运行。在自动控制下使各池处于好氧、缺氧及 厌氧状态，以完成有机物和氮、磷的去除。
环保设备及课程设计
授课教师：QHDHOUZHONGLIN
第六章 典型污水处理设备选用与设计
G
6.3.8 SBR系列工艺 6.3.8.1 典型的SBR工艺及其变型 序批式活性污泥法（Sequencing Batch Reactor，简称SBR）属
于间歇式活性污泥工艺。至少同时修建两个SBR反应器。其变形 工艺有ICEAS工艺、CASS工艺、DAT-IAT工艺、UNITANK工艺、 C-TECH工艺。 ⑴基本的SBR工艺
模式1为4个生物 池独立循环运行
模式2为1和2号、3和4 号生物池两组循环运行
③DAT-IAT工艺(需氧池-间歇曝气池工艺) DAT-IAT工艺的反应机理以及污染物去除机制和连续活性污泥
法相同，主体构筑物由一个连续曝气池(DAT池)和一个间歇曝 气池(IAT池)串联而成。DAT池为预反应池，连续进水、连续曝 气(也可间歇曝气)，池中水流呈完全混合流态，绝大部分有机 物在此降解；其出水连续流入IAT池，该池也相当于一个传统 的SBR池，其运行操作也由进水、反应、沉淀、出水和待机五 个阶段组成，连续进水、间歇曝气；清水和剩余活性污泥由 IAT池排出。
②CASS工艺（循环式活性污泥法） 通常的CASS反应池一般分为生物选择区、第二区（兼氧区或预
反应区）和第三区(主反应区)三个部分，生物选择区设置在 CASS反应池的前端，原污水与从主反应区回流来的污泥在此混 合。第二区不仅具有辅助厌氧或兼氧条件下生物选择的功能，还 具有对进水水质水量变化的缓冲作用。主反应区则是最终去除有 机物的主要场所，运行过程中，通常控制曝气强度以使该区内的 主体混合液处于好氧状态，完成降解有机物的过程，而活性污泥 结构内部则基本处于缺氧状态。在反应池末端设有潜水泵，污泥 通过潜水泵不断从主反应区抽送至生物选择区中。
