CTP直接制版机的简介
ctp制版机工作原理
ctp制版机工作原理
CTP制版机是一种使用光绘制版的设备，其工作原理主要包
括以下几个步骤：
1. 准备工作：首先，将设计好的图案或文字档案通过计算机软件进行排版并输出为文件格式，然后通过USB接口将文件传
输到CTP制版机上。
2. 曝光：将待制作的印版放置在CTP制版机的曝光台上，并
调整好位置。
曝光台上有一套UV灯系统，该系统会根据传输到机器上的文件信息，通过UV灯光在印版上进行曝光。
曝光
的过程中，UV灯光会逐渐照射到印版的相应位置，根据图案
要求，使红外感光涂层发生化学反应。
3. 压印：完成曝光后，将曝光板放入CTP制版机的曝光框中，并切换到压印模式。
在这一步骤中，曝光框中的橡胶布会接触到曝光板上的感光涂层，并施加压力，以使其与橡胶布粘附。
同时，CTP制版机中的真空系统会吸附住曝光板，确保其稳定。
4. 水洗：在压印完成后，将曝光板从CTP制版机中取出，放
入水洗机中。
水洗机中会对曝光板进行水洗，将未被曝光的部分感光涂层清洗掉，只保留下来与橡胶布粘附的部分。
5. 干燥：水洗完成后，将曝光板放入干燥机中进行干燥，以便快速、彻底地干燥感光涂层，使其变硬并固定在橡胶布上。
6. 印刷：干燥完成后，将制作好的印版安装在印刷设备上，通过机械压印方式，将印版上的图案或文字转移到纸张或其他材料上，完成印刷。
CTP制版机通过数字化技术实现了对印版制作过程的自动化
控制，提高了制版的效率和精度，并减少了人为误差的可能性。
同时，CTP技术还能够实现精密的网点排线，使印刷品的质
量更加出色。
CTP知识
CTP基础知识1.什么是CTP?CTP包括几种含义:脱机直接制版(Computer-to-plate)在机直接制版(Computer-to-press)直接印刷(Computer-to-paper/print)数字打样(Computer-to-proof)普通PS版直接制版技术,即CT cP(Computer-to-conventional plate)这里所论述的CTP系统是脱机直接制版(Computer-to-plate)。
CTP就是计算机直接到印版，是一种数字化印版成像过程。
CTP直接制版机与照排机结构原理相仿。
起制版设备均是用计算机直接控制，用激光扫描成像，再通过显影、定影生成直接可上机印刷的印版。
计算机直接制版是采用数字化工作流程，直接将文字、图象转变为数字，直接生成印版，省去了胶片这一材料、人工拼版的过程、半自动或全自动晒版工序。
2.CTP是由谁在何时提出的?CTP概念的提出源于1978年一位美国人的构想，但由于技术和版材的种种原因，90年代CTP才真正发展起来。
在1995年德国DRUPA展会上，CTP首次大规模亮相，之后便得到快速的发展。
3. CTP技术运行的基础是什么？数字化的工作流程及管理是CTP技术运行的必要条件和关键。
大部分企业采用标准化的工作流程技术管理印前过程，以CTP输出为目标，逐步实现数码摄影、数码打样、可移植文件格式（PDF）输出、色彩管理、数字工序管理、网络传送，最终实现全流程数字化。
4.CTP的技术特点CTP的主要特点如下：①完全取消软片工艺及相应材料，大大简化工艺流程，明显缩短了制版时间；②能输出各种幅面的印版，满足印刷机要求；③制版时印版能精确定位，保证印版套准要求；④解像度高，具有3000～5000dpi的输出精度；⑤能形成175～300lpi、256阶调的网点；⑥制版速度快，在几分钟内就能制成一块印版；⑦四色印版套印精度良好，达到印刷要求，并能防止因网点形状、角度引起的龟纹现象产生；⑧具有良好的操作性，能自动输送、自动曝光、自动显影，保证印版制作准确无误进行；⑨可产生良好的经济效益。
CTP数字化直接制版机
CTP数字化直接制版机
发布周期：2006-03-08至2006-06-07
一.实施地区：北京市
二.项目内容
1、CTP(Computer To Plate)计算机直接到印版也即数字化直接制版机。
2、CTP设备属于印刷行业中印前设备，它的出现将取代照排机系统。
3、CTP设备是传统印刷工艺向数字化印刷工艺转变的必需设备。
4、CTP设备在印刷厂的使用将会提高生产效率、提高印刷品质量、节约能源降低成本，从而提高企业的整体竞争能力。
5、CTP设备的研发、生产被北京市科委列入到《北京市2005-2008重点发展项目指南》中。
6、CTP设备的市场需求量非常大，目前市场上国产的CTP只有我们卖出去的一台，其余的200多台全部为进口设备而且全部集中在高端客户中，占大多数的中档客户现在还没有与之匹配的产品，我们产品的出现弥补了此空白。
7、我们拥有CTP设备的全部技术资料，随时可以进行小批、批量生产。
8、我们生产的CTP设备已经通过了国家相关部门的质量鉴定，也得到了用户的好评。
9、我们拥有自己的专利技术。
10、CTP项目已经得到中关村管委会的无偿资助。
项目合作方式：技术转让技术出资入股。

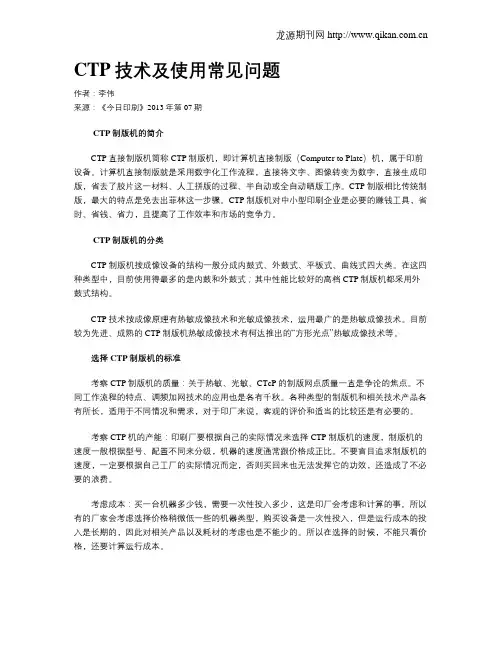

CTP技术及使用常见问题
CTP技术及使用常见问题作者：李伟来源：《今日印刷》2013年第07期CTP制版机的简介CTP直接制版机简称CTP制版机，即计算机直接制版（Computer to Plate）机，属于印前设备。
计算机直接制版就是采用数字化工作流程，直接将文字、图像转变为数字，直接生成印版，省去了胶片这一材料、人工拼版的过程、半自动或全自动晒版工序。
CTP制版相比传统制版，最大的特点是免去出菲林这一步骤。
CTP制版机对中小型印刷企业是必要的赚钱工具，省时、省钱、省力，且提高了工作效率和市场的竞争力。
CTP制版机的分类CTP制版机按成像设备的结构一般分成内鼓式、外鼓式、平板式、曲线式四大类。
在这四种类型中，目前使用得最多的是内鼓和外鼓式；其中性能比较好的高档CTP制版机都采用外鼓式结构。
CTP技术按成像原理有热敏成像技术和光敏成像技术，运用最广的是热敏成像技术。
目前较为先进、成熟的CTP制版机热敏成像技术有柯达推出的“方形光点”热敏成像技术等。
选择CTP制版机的标准考察CTP制版机的质量：关于热敏、光敏、CTcP的制版网点质量一直是争论的焦点。
不同工作流程的特点、调频加网技术的应用也是各有千秋。
各种类型的制版机和相关技术产品各有所长，适用于不同情况和需求，对于印厂来说，客观的评价和适当的比较还是有必要的。
考察CTP机的产能：印刷厂要根据自己的实际情况来选择CTP制版机的速度，制版机的速度一般根据型号、配置不同来分级，机器的速度通常跟价格成正比。
不要盲目追求制版机的速度，一定要根据自己工厂的实际情况而定，否则买回来也无法发挥它的功效，还造成了不必要的浪费。
考虑成本：买一台机器多少钱，需要一次性投入多少，这是印厂会考虑和计算的事。
所以有的厂家会考虑选择价格稍微低一些的机器类型，购买设备是一次性投入，但是运行成本的投入是长期的，因此对相关产品以及耗材的考虑也是不能少的。
所以在选择的时候，不能只看价格，还要计算运行成本。
考察工作流程：从电脑“页面”到“版面”，工作流程决定着制版工序的效率和成本。

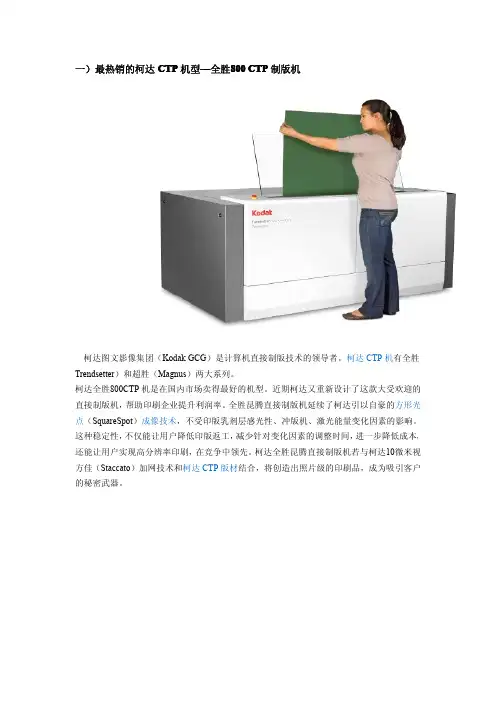

柯达CTP制版机规格及说明
一）最热销的柯达CTP机型---全胜800CTP制版机柯达图文影像集团（Kodak GCG）是计算机直接制版技术的领导者。
柯达CTP机有全胜Trendsetter）和超胜（Magnus）两大系列。
柯达全胜800CTP机是在国内市场卖得最好的机型。
近期柯达又重新设计了这款大受欢迎的直接制版机，帮助印刷企业提升利润率。
全胜昆腾直接制版机延续了柯达引以自豪的方形光点（SquareSpot）成像技术，不受印版乳剂层感光性、冲版机、激光能量变化因素的影响。
这种稳定性，不仅能让用户降低印版返工，减少针对变化因素的调整时间，进一步降低成本，还能让用户实现高分辨率印刷，在竞争中领先。
柯达全胜昆腾直接制版机若与柯达10微米视方佳（Staccato）加网技术和柯达CTP版材结合，将创造出照片级的印刷品，成为吸引客户的秘密武器。
技术参数若有变动，恕不另行通知。
柯达版权所有。
（二）柯达CTP机型---超胜800CTP制版机柯达超胜800（Magnus800）是柯达全新一代的8页CTP平台，可提供无可匹敌的生产效能和效率。
最高每小时可生产40张印版，并行上版的设计导致了它的高速高效。
连线套准、连线打孔、自动去衬纸。
超胜昆腾直接制版机延续了柯达引以自豪的方形光点（SquareSpot）成像技术，不受印版乳剂层感光性、冲版机、激光能量变化因素的影响。
这种稳定性，不仅能让用户降低印版返工，减少针对变化因素的调整时间，进一步降低成本，还能让用户实现高分辨率印刷，在竞争中领先。
柯达超胜昆腾直接制版机若与柯达10微米视方佳（Staccato）加网技术和柯达CTP版材结合，将创造出照片级的印刷品，成为吸引客户的秘密武器。
技术参数若有变动，恕不另行通知。
柯达版权所有。
（三）柯达CTP机型---超胜400CTP制版机柯达超胜400（Magnus400）CTP系列产品具有先进的模块化设计和自动化功能。
其半自动配置占地面积小，具备连续上版功能，通过不间断制版实现快速生产。

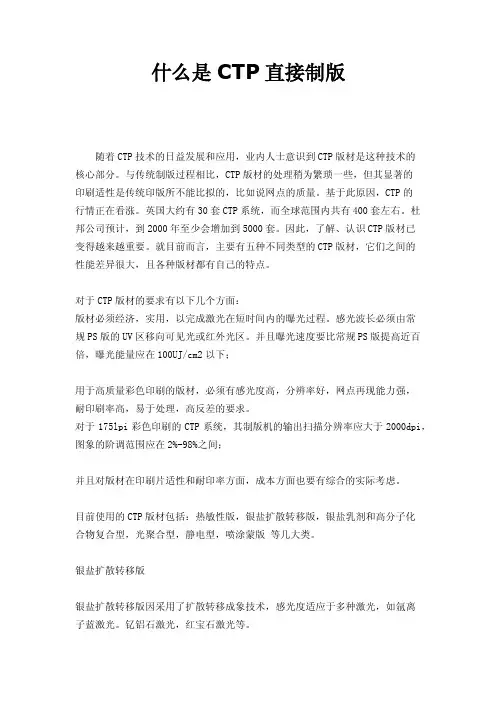

什么是CTP直接制版
什么是CTP直接制版随着CTP技术的日益发展和应用，业内人士意识到CTP版材是这种技术的核心部分。
与传统制版过程相比，CTP版材的处理稍为繁琐一些，但其显著的印刷适性是传统印版所不能比拟的，比如说网点的质量。
基于此原因，CTP的行情正在看涨。
英国大约有30套CTP系统，而全球范围内共有400套左右。
杜邦公司预计，到2000年至少会增加到5000套。
因此，了解、认识CTP版材已变得越来越重要。
就目前而言，主要有五种不同类型的CTP版材，它们之间的性能差异很大，且各种版材都有自己的特点。
对于CTP版材的要求有以下几个方面：版材必须经济，实用，以完成激光在短时间内的曝光过程。
感光波长必须由常规PS版的UV区移向可见光或红外光区。
并且曝光速度要比常规PS版提高近百倍，曝光能量应在100UJ/cm2以下；用于高质量彩色印刷的版材，必须有感光度高，分辨率好，网点再现能力强，耐印刷率高，易于处理，高反差的要求。
对于175lpi彩色印刷的CTP系统，其制版机的输出扫描分辨率应大于2000dpi，图象的阶调范围应在2%-98%之间；并且对版材在印刷片适性和耐印率方面，成本方面也要有综合的实际考虑。
目前使用的CTP版材包括：热敏性版，银盐扩散转移版，银盐乳剂和高分子化合物复合型，光聚合型，静电型，喷涂蒙版等几大类。
银盐扩散转移版银盐扩散转移版因采用了扩散转移成象技术，感光度适应于多种激光，如氩离子蓝激光。
钇铝石激光，红宝石激光等。
组成：粗化处理的铝版、银盐乳剂层、物理显影层。
原理：空白部分见光，显影时见光部分被显影剂溶解，未见光的图文部分在核层上形成结合物，用温水冲洗空白部分的残留物，再对图文部分进行亲油处理。
特点：和卤化银胶片相似，感光度好，曝光速度快，反差适中，光源是强度低，耗能少的激光，不同生产厂家的CTP版材对化学溶液的配方是兼容的。
光聚合型光聚合型CTP版材，印刷适性与传统的PS版极为接近。
组成：粗化的铝版，高分子化合物层，PVA层。
CTP直接制版在包装印刷中的应用
书山有路勤为径；学海无涯苦作舟
CTP直接制版在包装印刷中的应用
印刷技术方法及其质量对软包装产品的市场欢迎度至关重要。
近年来信息技术和计算机技术在印刷工程中的渗透非常迅猛，某种程度上已改变了印刷传统工艺方法。
直接制版技术（CTP）是指计算机直接制版(Computer to Plate)技术，
其中没有了传统平版印刷中的胶片。
它是目前印前领域发展最快、影响最大的高新技术之一，在我国出版印刷领域发展迅速，尤其在报业，已相当普及。
在包装印刷行业的平版胶印中应用CTP技术尚不普遍，在上海拥有CTP 系统的厂家屈指可数。
其实，在包装印刷中，有相当数量的平版胶印产品，短版活多，制版工作量大，应用CTP技术，优势明显。
由于新技术的发展和用户要求的不断提高，使得印前与印刷之间的步骤逐步减少，随着CTP系统技术的发展，从设计到最后印刷的数字化流程成为现实。
数字技术大大缩短了印刷周期、减少了人工操作、提高了产品质量、增加了自动化工作的程度。
使印刷厂商可为客户提供周期更短，价格更低的全方位的服务。
计算机直接制版技术将带来显着的社会效益和经济效益。
因此，大力借鉴国外先进技术，推广应用CTP技术已势在必行。
1.CTP技术的基本工作原理
CTP直接制版机由精确而复杂的光学系统，电路系统，以及机械系统三大部分构成。
专注下一代成长，为了孩子。
CTP
CTP遭遇中国市场的“尴尬” 遭遇中国市场的“尴尬” 遭遇中国市场的
三、CTP的成本困惑 的成本困惑 CTP流程：100元/m2（版材价格） 传统流程：20－30元/m2（版材价格） 40元/m2（胶片价格） 差额： 40－30元/m2
CTP遭遇中国市场的“尴尬” 遭遇中国市场的“尴尬” 遭遇中国市场的
CTP的选择 的选择
• CTP技术经过这些年的实践和发展，都 已经比较成熟，得到了企业的认可，为 企业带来了实实在在的效益。 • CTP的应用应当朝着更合理、更科学的 方向发展，印刷企业应当审时度势，积 极求新，根据客户自身情况选择适合自 己的CTP产品。 • “只选对的，不选贵的”。 • “但选对的，不一定便宜”
畅享系列 CTP特色 特色
•高质量的网点形状 •先进的处鼓式设计 •简单操作的夹版系统 •支持各种幅面的印版 •先进的光学驱动系统 •人性化界面设计操作方便快捷 •系统稳定可靠
畅享800M/A介绍
结 论
CTP技术已完美成熟 CTP技术在世界范畴内已成为现代印刷厂的主流设备 05/06年将是CTP投资的高峰期 大量中小企业将投资于CTP设备 CTF价格的CTP已光临印刷世界，随时准备为广大中 小企业服务
“贵族品质，百姓身价”的CTP产品， 贵族品质，百姓身价” 产品， 贵族品质 产品 一定会赢得更多企业和市场的国特色好！
CTP需要为中国市场“量身定做” 需要为中国市场“量身定做” 需要为中国市场
一、观念的创新 • 重视中小型印刷厂， 创造“照排机价 格的CTP”
CTP需要为中国市场“量身定做” 需要为中国市场“量身定做” 需要为中国市场
二、价格的优势 • 最理想及有优势的价格是: 人民币50－ 60万，最高不超过100万人民币。 • 做到真正照排机价格的CTP。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CTP直接制版机的简介
CTP直接制版机-简介CTP直接制版机简称为直接制版机,是由计算机直接制版的设备。
直接制版机是在计算机排版发展到一定阶段的产物。
在计算机直接出软片之后水到渠成而出现的一项新工艺。
直接制版机是将计算机拼组好的页面按照印刷机的型号、折页的要求拼组成大版，通过RIP后直接在印版上成像的设备。
由于它免除了软片、显影等传统印刷的工序，很快在印刷界得到普及。
因为直接制版设备的设备投资比较大，在短期内很难收回，因此目前在报业有一定数量的直接制版机，在商业印刷和包装印刷领域，直接制版机的安装还不多见。
分类
目前，直接制版机一般分成内鼓式，外鼓式，平板式，曲线式四大类。
在这四种类型中，使用的最多的是内鼓和外鼓式；平板式主要用于报纸等的大幅面版材上；曲线式使用得很少。
在这些形式中，外鼓式逐渐呈现主流趋势。
CTP技术有热敏成像技术和光敏成像技术，运用最广，性能最稳定的是热敏成像技术。
直接制版机根据印版的安装方式，有铰链式和滚筒式两种。
滚筒式根据印版在滚筒的内部和外部也分内滚筒式和外滚筒式。
优点
直接制版机是以取代传统菲林制作而产生的生产工具，减少因为要经过多重步骤而产生的失真率，使生产更加快捷，颜色更加准备，降低成本。
装版方式
根据自动化程度的不同，直接制版机装版方式可以分为手工式和自动式两种。
手工上版方式的机器价格便宜，但一般要求在暗室操作方式，所以效率较低；而自动式上版的设备，工作效率高，但价格较贵，一般要比手动机型贵十万美元左右。
而且，自动式设备在上版时，必须使用带隔离纸的一整盒印版。
版的表面有一层防光护膜，所以可以明室操作。
在上版时
借助送版器可以自动剥离印版表面的护膜，以使版材参予制版。
版材的固定方式
全吸附式和中间吸附，首尾用卡夹固定两种。
全吸附式对版材的尺寸没有限制，而卡夹式使用的版材幅面必有固定尺寸。
30%的直接制版机带有打孔装置，一般打孔过程在曝光后进行，这样可以保证印版在印刷机上的精确定位，减少了对印刷辊调节的印前准备时间，提高了印刷质量及套印、定位精度。
