CTP系统制版工艺流程及其要求

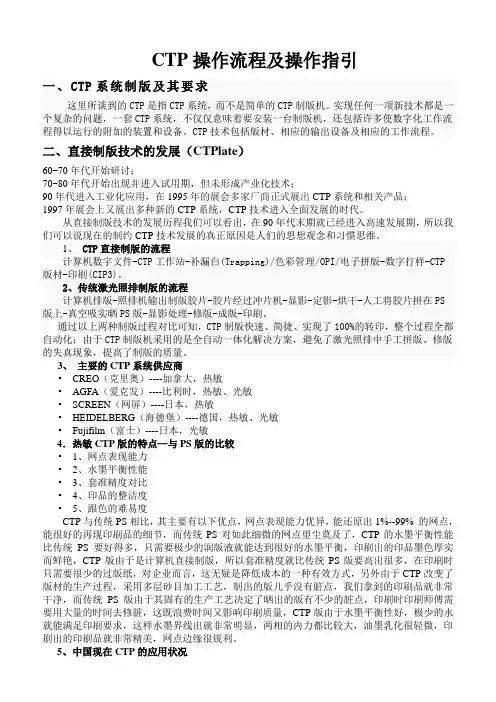

CTP操作流程及操作指引
CTP操作流程及操作指引一、CTP系统制版及其要求这里所谈到的CTP是指CTP系统，而不是简单的CTP制版机。
实现任何一项新技术都是一个复杂的问题，一套CTP系统，不仅仅意味着要安装一台制版机，还包括许多使数字化工作流程得以运行的附加的装置和设备。
CTP技术包括版材、相应的输出设备及相应的工作流程。
二、直接制版技术的发展（CTPlate）60~70年代开始研讨；70~80年代开始出现并进入试用期，但未形成产业化技术；90年代进入工业化应用，在1995年的展会多家厂商正式展出CTP系统和相关产品；1997年展会上又展出多种新的CTP系统，CTP技术进入全面发展的时代。
从直接制版技术的发展历程我们可以看出，在90年代末期就已经进入高速发展期，所以我们可以说现在的制约CTP技术发展的真正原因是人们的思想观念和习惯思维。
1、 CTP直接制版的流程计算机数字文件-CTP工作站-补漏白(Trapping)/色彩管理/OPI/电子拼版-数字打样-CTP版材-印刷(CIP3)。
2、传统激光照排制版的流程计算机排版-照排机输出制版胶片-胶片经过冲片机-显影-定影-烘干-人工将胶片拼在PS版上-真空吸实晒PS版-显影处理-修版-成版-印刷。
通过以上两种制版过程对比可知，CTP制版快速、简捷、实现了100%的转印，整个过程全都自动化；由于CTP制版机采用的是全自动一体化解决方案，避免了激光照排中手工拼版、修版的失真现象，提高了制版的质量。
3、主要的CTP系统供应商•CREO（克里奥）----加拿大，热敏•AGFA（爱克发）----比利时，热敏、光敏•SCREEN（网屏）----日本，热敏•HEIDELBERG（海德堡）----德国，热敏、光敏•Fujifilm（富士）----日本，光敏4．热敏CTP版的特点—与PS版的比较•1、网点表现能力•2、水墨平衡性能•3、套准精度对比•4、印品的整洁度•5、跟色的难易度CTP与传统PS相比，其主要有以下优点，网点表现能力优异，能还原出1%--99% 的网点，能很好的再现印刷品的细节，而传统PS对如此细微的网点望尘莫及了，CTP的水墨平衡性能比传统PS要好得多，只需要极少的润版液就能达到很好的水墨平衡，印刷出的印品墨色厚实而鲜艳，CTP版由于是计算机直接制版，所以套准精度就比传统PS版要高出很多，在印刷时只需要很少的过版纸，对企业而言，这无疑是降低成本的一种有效方式，另外由于CTP改变了版材的生产过程，采用多层砂目加工工艺，制出的版几乎没有脏点，我们拿到的印刷品就非常干净，而传统PS版由于其固有的生产工艺决定了晒出的版有不少的脏点，印刷时印刷师傅需要用大量的时间去修脏，这既浪费时间又影响印刷质量，CTP版由于水墨平衡性好，极少的水就能满足印刷要求，这样水墨界线出就非常明显，两相的内力都比较大，油墨乳化很轻微，印刷出的印刷品就非常精美，网点边缘很锐利。
ctp制版操作规程
ctp制版操作规程CTP（Computer-to-Plate）制版是指使用计算机将数码文件直接输出到印刷版材上，是现代印刷技术的核心环节。
为了确保CTP制版工作的高效进行，制定一套规范的操作规程是非常重要的。
以下是一份CTP制版操作规程，共有1200字：一、CTP制版前的准备工作1.1 确保CTP设备及相关设备正常运行，包括CTP机、印刷版材、校色仪等设备。
1.2 检查CTP设备及软件的版本，确保使用的是最新版本，并及时更新。
二、数码文件的处理2.1 确保数码文件的格式正确无误，包括分辨率、色彩模式、文件格式等。
2.2 对数码文件进行必要的优化处理，包括去除多余的图层、调整图像亮度、对比度等，以确保输出的印刷版效果最佳。
三、CTP制版的操作步骤3.1 打开CTP软件，创建一个新的制版任务。
3.2 导入需要制版的数码文件，并进行必要的调整，如放大、缩小、调整页面位置等。
3.3 设置输出的印刷版参数，包括选择合适的输出方式（单色、多色等）、输出分辨率、草稿模式等。
3.4 预览制版效果，确保页面内容的完整性和准确性，以及图像的清晰度。
3.5 设置输出的印刷版材料，包括选择合适的印刷版材料、调整材料大小和位置等。
3.6 检查输出参数的设置，包括色彩管理、色彩空间、色彩配置文件等，确保输出的印刷版符合预期效果。
四、CTP制版的输出4.1 确认所有制版参数设置正确无误后，开始输出印刷版。
4.2 在印刷版上贴上标签，标注印刷作业名称、输出日期、制版人员等信息。
4.3 将印刷版放入CTP机中，并按照CTP设备的操作手册进行操作，包括启动CTP机、选择相应的制版任务、设置输出参数等。
4.4 监控CTP机的制版进程，确保制版过程的稳定和顺利。
五、CTP制版的质量检查5.1 检查输出的印刷版质量，包括图像的清晰度、曝光度、网点的精细度等。
5.2 使用校色仪对印刷版进行校色，确保输出图像与原始文件的色彩一致性。
5.3 检查印刷版上的标识和标签，确保制版信息的准确性。
ctp 工艺流程
ctp 工艺流程CTP（Computer-to-Plate）是计算机直接制版的缩写，是一种高效快捷的数字化印前技术。
CTP工艺流程是将电子文件直接输出到印版的过程，省去了传统的胶印制版和菲林制版的步骤，大大提高了制版的效率和质量。
CTP工艺流程主要分为以下几个步骤：1. 文件准备：首先，印前人员需要准备好印刷文件，包括设计、文字、图片等内容。
这些文件需要按照印刷要求进行调整和排版，确保最终输出的效果符合要求。
2. 网络传输：接下来，将准备好的文件通过网络传输到CTP设备，可以通过局域网或者互联网进行传输。
这样可以避免传统的制版过程中文件传输的时间和空间限制，提高了工作效率。
3. 文件校验：在接收到文件后，CTP设备会对文件进行校验，确保文件的正确性和完整性。
如果发现问题，可以及时向印前人员反馈，避免制版出现错误。
4. 图像处理：在文件校验通过后，CTP设备会对文件进行图像处理，包括图像尺寸调整、颜色校正等。
这样可以保证输出的印版图像质量达到最佳状态。
5. 输出与曝光：经过图像处理后，CTP设备会将文件直接输出到印版上。
这个过程中需要将印版放置到CTP设备的曝光单元中，通过激光或者LED光源进行曝光，将图像转移到印版上。
6. 洗版与烘干：在曝光完成后，需要将印版进行洗版处理，去除曝光区域以外的涂版胶和背景胶。
洗版完成后，需要将印版放入烘干机中进行烘干，以便印版能够更好地与印刷机配合使用。
7. 质检与调试：在印版制作完成后，需要进行质量检查和调试。
质量检查包括检查印版的图像质量、网点精确度等。
调试包括调试印版与印刷机的匹配度、注册准确性等。
8. 印刷生产：经过质检和调试后，印版制作完成。
接下来就可以将印版安装到印刷机上，开始正式的印刷生产。
CTP工艺流程的引入，使得制版的过程更加自动化和数字化，大大提高了制版的速度和质量。
与传统的制版方式相比，CTP工艺流程具有以下优势：1. 减少了制版时间：传统的制版过程需要经过多个环节，时间较长。
3_CTP制版系统的基本工作原理[兼容模式]
![3_CTP制版系统的基本工作原理[兼容模式]](https://img.taocdn.com/s3/m/9e5e323fb6360b4c2e3f5727a5e9856a5612269d.png)
灰度级 =（记录精度 / 加网线数）2 +1
光点小
组成网点的光点数多
灰度等级多
ቤተ መጻሕፍቲ ባይዱ
或 在保证相同灰度等级的 条件下使网点尺寸更小， 即网线数高
激光照排机的主要性能参数
重复精度
套准精度：也叫对位精度或重复精度，各色版上图 像位置的准确程度，反应了两张胶片的图像相互之 间不能重叠的误差。通常以第一色和最后一色版重 叠的误差计算。照排机的结构对重复精度影响很 大。
照排速度还受到RIP速度的限制
照排速度与分辨率有直接的关系，分辨率越高，速 度越慢
激光照排走片图
进片辊
精密驱 首打孔 尾打孔 动组件
供片盒 隋环
激光
双缓存 出片系 统
裁刀
连线冲 片机
• 内置首尾打孔是选配件
激光照排机性能评价
网点质量
用专业放大镜观测胶片上的网点。网点形状是否符 合设定，清晰不发虚，边缘平滑无毛刺。输出的分 辨率、胶片质量、震动、冲洗状况等因素对网点的 质量有一定影响。
有差别 直接制版机也同样使用了内鼓式、外鼓式、平台式和曲线
式技术 与照排机不同的是，直接制版机采用的技术往往与记录材
料 ⎯ 印版有关。
主要内容
CTP基本工作原理 CTP制版工艺的通用基本部件 CTP设备的结构 CTP制版与传统制版的比较 影响CTP制版质量的因素
工作原理
光学系统 电路系统 机械系统
光学系统
多束极细激光
声
光
调
制
激光器
器
计算机中图像信息
RIP还具有控制输出设备的作用，及控制输 出版面的其他信息，如输出幅面大小，是 否旋转版面，是否输出反字，是否拆页， 是否输出分色，输出页面份数。

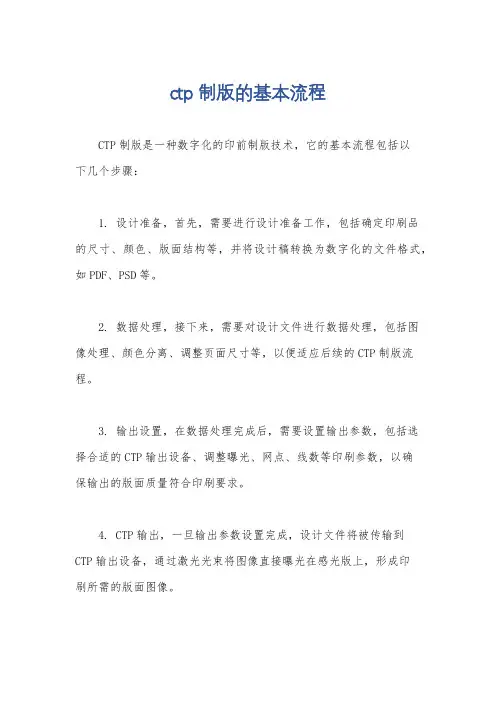

ctp制版的基本流程
ctp制版的基本流程
CTP制版是一种数字化的印前制版技术，它的基本流程包括以
下几个步骤：
1. 设计准备，首先，需要进行设计准备工作，包括确定印刷品
的尺寸、颜色、版面结构等，并将设计稿转换为数字化的文件格式，如PDF、PSD等。
2. 数据处理，接下来，需要对设计文件进行数据处理，包括图
像处理、颜色分离、调整页面尺寸等，以便适应后续的CTP制版流程。
3. 输出设置，在数据处理完成后，需要设置输出参数，包括选
择合适的CTP输出设备、调整曝光、网点、线数等印刷参数，以确
保输出的版面质量符合印刷要求。
4. CTP输出，一旦输出参数设置完成，设计文件将被传输到
CTP输出设备，通过激光光束将图像直接曝光在感光版上，形成印
刷所需的版面图像。
5. 检验校对，完成CTP输出后，需要对制版的感光版进行检验和校对，确保版面图像的质量和准确性，以避免印刷过程中出现问题。
6. 制版加工，经过检验校对后，感光版将经过显影、定影等工艺加工，形成最终的印刷版。
总的来说，CTP制版的基本流程包括设计准备、数据处理、输出设置、CTP输出、检验校对和制版加工等环节，通过这些步骤可以实现数字化印前制版的高效、精确和质量稳定的生产。
ctp机器操作流程
ctp机器操作流程
CTP（Computer-to-Plate）是一种数字化的印前制版技术，它
将计算机生成的印刷文件直接输出到印版上，省去了传统的胶片制
版过程，提高了印刷效率和质量。
下面我将介绍一下CTP机器的操
作流程。
首先，操作人员需要将设计好的印刷文件保存为适合CTP机器
的格式，通常是PDF格式。
然后，将这些文件传输到CTP机器的电
脑系统中。
在电脑系统中，操作人员需要设置印刷参数，包括印刷
颜色、印刷尺寸、印刷分辨率等。
接下来，操作人员需要准备好印版。
将印版放置在CTP机器的
工作台上，并根据需要进行校准和定位。
然后，将印版固定在机器上，并关闭机器的保护罩。
在一切准备就绪后，操作人员可以开始启动CTP机器。
机器会
自动扫描印版表面，并根据预设的印刷参数进行输出。
在输出过程中，操作人员需要注意监控机器的运行状态，确保印版的输出质量。
当印版输出完成后，操作人员需要将印版取下，并进行后续的
处理。
这包括清洗印版表面、干燥印版、检查印版质量等步骤。
最后，将处理好的印版送到印刷机上进行印刷。
总的来说，CTP机器的操作流程主要包括文件准备、印版准备、
机器设置、输出印版和后续处理等步骤。
通过这些步骤的有序进行，可以确保印版的输出质量和印刷效果。
CTP技术的应用，不仅提高
了印刷效率，还减少了印刷成本，是印刷行业的重要技术进步。
ctp印前制版工艺流程
ctp印前制版工艺流程
CTP印前制版工艺流程是指使用计算机直接制版的印刷工艺流程。
以下是一般的CTP印前制版工艺流程：
1. 设计和编辑：设计师根据客户需求使用设计软件进行设计和编辑。
2. 录入：将设计好的文件录入到计算机系统中。
3. 拼版：将不同页面的文件进行拼版，以便后续印刷。
4. 规格调整：根据印刷要求，对文件进行大小、颜色等规格调整。
5. 校对：对拼版后的文件进行校对，确保没有错误。
6. CTP输出：将校对无误的文件输出到CTP机，并将版面图像转换为打印所需的光敏胶片或光敏CPT板。
7. 曝光：将光敏胶片或光敏板放到曝光机中，照射出版面图像。
8. 冲洗：将曝光后的胶片或板放入显影机中冲洗，去除未曝光部分的光敏物质。
9. 干燥：将冲洗干净的胶片或板放入干燥机中进行干燥。
10. 质检：对干燥后的胶片或板进行质量检查，确保没有缺陷。
11. 制版：将质检合格的胶片或板装入印刷机，进行印刷。
以上是一般的CTP印前制版工艺流程，具体步骤可能因不同的印刷工艺和设备而有所差异。
ctp印刷制版工艺流程
ctp印刷制版工艺流程一、前期准备工作1. 设计与制版文件准备CTP制版工艺的开始是由设计师完成设计文件，包括文字、图片、颜色等信息。
设计文件需要按照印刷要求进行设计，保证色彩、尺寸、分辨率等要求符合印刷工艺的要求。
设计文件完成后，需要将文件保存为压缩过的PDF格式，以便后续制版工作。
2. 色调校正在制版之前，需要对设计文件进行色调校正。
色调校正可以优化印刷品的色彩效果，提高印刷质量。
通过色调校正，可以使印刷品的颜色更加接近设计师的原意，达到更好的印刷效果。
3. 印刷色彩选择根据设计文件的要求，需要选择适合的印刷色彩。
印刷色彩的选择会直接影响到印刷品的色彩效果，因此需根据设计文件中的颜色信息来选择合适的印刷色彩。
4. 版面排版在进行制版之前，需要对设计文件进行版面排版。
版面排版包括确定印刷品的尺寸、页码、页面顺序等信息，保证印刷品的版面布局符合设计要求。
二、CTP制版工艺流程1. 色彩分离在进行CTP制版的过程中，首先需要将设计文件进行色彩分离。
色彩分离是将设计文件的不同颜色通道进行分离，形成对应的色彩叠加CMYK四色通道，以便后续的版版、校对等工作。
2. 生成印版经过色彩分离后，接下来需要生成印版。
在CTP制版工艺中，通常采用热敏感底片或者CTP版材作为印版材料。
通过雷射系统将设计文件直接输出到印版材料上，形成对应的版版。
将印版材料放置于CTP制版设备中，通过高精度的雷射头将设计文件影像在印版表面进行图像转移，形成印版的图像信息。
3. 版面检查在生成印版之后，需要进行版面检查。
版面检查主要是检查印版的图像质量、线条清晰度、印刷色彩等信息，确保印版的质量符合印刷要求。
通过版面检查，可以发现并解决潜在的问题，保证印刷品的质量。
4. 硬拷贝输出在进行CTP制版的过程中，通常会输出硬拷贝（proof）。
硬拷贝是将印版上的图像输出到一张标准印刷纸上，以便印刷厂家对印版的成像效果进行检查。
通过硬拷贝输出，可以直观地了解印版的成像效果，发现问题并进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
书山有路勤为径；学海无涯苦作舟
CTP系统制版工艺流程及其要求
这里所谈到的CTP是指CTP系统，而不是简单的CTP制版机。
实现任何一项新技术都是一个复杂的问题，一套CTP系统，不仅仅意味着要安装一台制版机，还包括许多使数字化工作流程得以运行的附加的装置和设备。
CTP技术包括版材、相应的输出设备及相应的工作流程。
CTP直接制版的
流程
计算机数字文件-CTP工作站-补漏白(Trapping)/色彩管理/OPI/电子拼
版-数字打样-CTP版材-印刷(CIP3)。
传统激光照排制版的流程
计算机排版-照排机输出制版胶片-胶片经过冲片机-显影-定影-烘干-人
工将胶片拼在PS版上-真空吸实晒PS版-显影处理-修版-成版-印刷。
通过以上两种制版过程对比可知，CTP制版快速、简捷、实现了100%的
转印，整个过程全都自动化，一般只需8分钟；而激光照排一个过程要55 分钟。
另外，由于CTP制版机采用的是全自动一体化解决方案，避免了激光照排中手工拼版、修版的失真现象，提高了制版的质量。
其次是省略了许多设备的投资和原材料的消耗。
比如激光照排机、冲片机、晒版机、显影机和收版机以及胶片、化学药剂等等。
再次是CTP机可以通过卫星数字信号和计算机网络，实现远距离传输数据直接制版，大大地缩短了时间和空间的差距。
例如应用在报刊业上，由于当前报业市场的激烈竞争，出版报纸要求时间快、质量高，并随着彩报印刷的发展趋势，使CTP制版成为有效达到上述目标的最佳手段。
计算机直接制版的工艺流程与传统的印刷流程的主要区别是：
CTP技术版材，没有Film。
专注下一代成长，为了孩子。
