光电子低维结构材料和器件的发展共146页
MBE发展现状及未来趋势分析与前景
MBE发展现状及未来趋势分析与前景MBE（Molecular Beam Epitaxy，分子束外延）是一种重要的材料生长技术，广泛应用于半导体器件制造、纳米材料研究以及光电子领域。
本文将对MBE的发展现状进行分析，并展望其未来的趋势与前景。
在过去的几十年中，MBE作为一种高度控制的薄膜生长技术，取得了巨大的进展。
其独特之处在于，在超高真空环境中，利用分子束的定向沉积原理，以原子层为单位在基底上生长晶体。
由于其能够精确地控制材料的组成、晶体质量和厚度，MBE被广泛应用于半导体器件制备，如激光器、光电探测器、太阳能电池等。
随着科技的不断进步，MBE在材料研究中的应用也在不断扩展。
传统的MBE主要关注半导体材料的生长，但现在已经可以实现对复杂的多元化合物材料和纳米结构的生长。
这种延伸使得MBE成为研究低维材料、量子结构以及纳米材料的重要工具。
此外，MBE还可以在不同类型材料之间形成交界面，从而产生新的物理性质和器件特性，如二维材料的异质结构，获得宽禁带材料等。
此外，随着光电子领域的不断发展，MBE在光电子器件制备中也有着广泛的应用。
例如，MBE可以用于生长高质量的激光二极管结构，可应用于激光、光通信和传感等领域。
此外，具有周期性结构的光子晶体也可以通过MBE进行制备，这对于光子学和光电子学的发展具有重要意义。
未来，MBE技术将继续发展并扩展其应用领域。
首先，以高性能计算、云计算、人工智能等为代表的信息技术的快速发展，将对器件制备提出更高要求。
MBE作为一种高精度、高控制性的生长技术，将在这一领域发挥重要作用。
其次，随着半导体材料的不断改进，人们对新型材料的需求也越来越大。
MBE作为一种高质量材料生长技术，将为新材料的开发和应用提供重要支持。
此外，与其他生长技术相比，MBE具有低成本、低污染和高纯度优势，使得其在制备光伏材料等领域也具备广阔的前景。
然而，MBE技术也面临一些挑战。
首先，MBE的生长速度较慢，限制了其在大规模工业化生产中的应用。
光电功能化的低维材料与器件研究
光电功能化的低维材料与器件研究光电功能化低维材料已成为当前材料科学研究和应用开发的热点领域之一。
低维材料是一类在一个或两个维度上尺寸极小的材料，具有独特的物理和化学特性。
与传统三维材料相比，低维材料的电子、光学、热学和力学性能更加优越，具有更宽的光谱响应范围和更高的效率。
光电功能化的低维材料和器件研究已成为国内外研究的热点和难点，其研究成果也已广泛应用于光电信息存储、光电控制、能源转换和生物医学等领域。
一、低维材料的分类与特性低维材料是在一个或两个维度上尺寸极小的材料，主要包括一维纳米线、二维薄膜和量子点等。
这些材料的特性包括：1. 电子性能：低维材料具有载流子与晶格耦合减弱、表面自由能增大、接触电势变化明显等电子性能特征。
这些特征促进了低维材料在太阳能电池、光电控制器等光电器件上的应用。
2. 光学性能：低维材料具有更宽的光响应范围、更高的量子效率和更小的逸出功。
这些特性对实现高效发光器件、太阳能电池、光电传感器等光电器件具有重要意义。
3. 热学性能：低维材料有更小的热容量和更大的界面效应，可用于制造热电转换器件，实现能源和热能的高效转换。
4. 力学性能：低维材料在弯曲和拉伸等情况下，会出现四面体效应和屈曲现象，其力学性能表现更为复杂。
这些特性在制造柔性电子设备和高强度材料等领域有重要应用。
二、光电功能化低维材料的制备低维材料的制备包括物理法、化学法和生物法等多种方式。
其中物理法包括真空蒸发、物理气相沉积和激光热解法等；化学法包括溶液法、气相沉积法和水热法等；生物法则是利用生物体系中的生物分子来制造低维材料或通过仿生学方法来合成低维材料。
近年来，通过表面修饰等手段，光电功能化低维材料多样性不断增强，使得低维材料的应用范围更为广泛。
例如，将金属氧化物、过渡金属硫化物、碳纳米管等多种材料与量子点、纳米线和薄膜等低维材料相结合，可以获得具有特殊性质和高效性能的光电功能化材料。
三、光电功能化低维材料的应用光电功能化低维材料在光电器件、能源转换和生物医学等领域的应用广泛。
低维材料的电子结构分析
低维材料的电子结构分析随着科技的飞速发展，低维材料作为一种新型材料引起了广泛的研究兴趣。
低维材料指的是在至少一个方向上具有非常薄的纳米尺度的材料，如单层石墨烯、二维半导体材料等。
这些材料因其特殊的电子结构而具备了一系列独特的物理和化学性质，对于光电子学、纳米器件和能源储存等领域具有重要的应用潜力。
在研究低维材料的电子结构之前，我们首先要了解什么是电子结构。
简单来说，电子结构指的就是描述电子在原子或者材料中分布情况的理论模型。
通过电子结构的分析，我们可以了解材料的导电性、光吸收能力、载流子的输运行为以及各种化学反应的动力学过程。
低维材料的电子结构分析可以通过多种理论和计算方法来进行。
其中，最常用的方法是密度泛函理论（Density Functional Theory, DFT）。
DFT是一种基于量子力学的计算方法，通过求解薛定谔方程来描述材料中电子的行为。
基于DFT的计算软件可以模拟材料中原子和电子的相互作用，从而得到材料的电子能级分布、能带结构以及电子密度等重要信息。
在DFT计算中，选择合适的交换-相关泛函非常重要。
交换-相关泛函主要描述了电子间的交换和相关作用。
常用的交换-相关泛函包括局域密度近似（Local Density Approximation, LDA）和广义梯度近似（Generalized Gradient Approximation, GGA）。
对于低维材料的电子结构计算，我们通常会选择包含自旋轨道耦合效应的重组与修正的泛函方法，如极化子自洽场法（PBE）等。
低维材料的电子结构分析也可以通过扩展Hückel方法（Extended Hückel Method）进行。
扩展Hückel方法是一种半经验的计算方法，通过对含有多个原子的分子体系的哈密顿矩阵进行近似求解，得到电子结构的信息。
与DFT相比，扩展Hückel方法在计算速度和精度上都存在一定的优势，适用于一些较大体系的电子结构计算。
光电子低维结构材料和器件的发展
第五十页，编辑于星期六：十六点 二十八分。
2.0ML 2.0ML
2.0ML 2.0ML 2.0ML
1.5ML 1.5ML
1.5ML
1.5ML
2.0ML
垂直堆垛量子点
控制技术 生长表面
1st
3nd
GaAs
GaAs
GaAs
GaAs GaAs GaAs
1954年太阳能电池发明
1955年发光二极管发明 结晶生长技术迅速发展 1958年集成电路开发
1962年红色发光二极管产品化
1970年室温半导体激光器（贝尔）
1970年低损耗光纤（康宁）
1973年液晶显示器发明
1980年高速晶体管发明（富士通） 1985年CD－ROM商品化 1987年光纤放大器成功 1993年蓝色发光二极管（日亚）
Photon Energy
第五十六页，编辑于星期六：十六点 二十八分。
小结
• 能带工程概念的提出对现代科学技术产 生了巨大的影响
• 对材料一维,二维和三维方向的限制,产生 了量子阱,量子线和量子点材料
• 低维结构MBE、MOCVD的制备技术 • 量子点的发光性质 • 低维量子结构器件的基础
第五十七页，编辑于星期六：十六点 二十八分。
第一布里源区的能带折叠
第十四页，编辑于星期六：十六点 二十八分。
量子阱,量子线,量子点材料
Energy
(a) bulk
(b) quantum (c) quantum (d) quantum
well
wire
box or dot
Density of State
第十五页，编辑于星期六：十六点 二十八分。
光电子低维结构材料和器件的发展
单电子效应
量子点
n=3
单电子效应 e2 > kT 2C ｰ Vg
静电能量
+
n=2 n=1
单电子晶体管
电子数控制和超低耗电晶体管
存储器件发展情况
1012
电流控制
电子数控制
256G 64G 16G
109
4G 1G 64M 16M 4M 1M
1存储＝100e
200
100
106 1980 1990 2000 Year 2010 2020 2030
双异质结激光器
• 限制载流 子和光波 采用异质 结
单量子阱激光器
• Al0.4Ga0.6As/ Al0.2Ga0.8As/ GaAs分别限 制（SCH） 单量子阱激 光器 • 阱和垒作为 波导层
多量子阱激光器
• 激光器性能 提高：阈值 电流降低， 光增益谱变 窄效率提高， 积分增益增 大，温度性 能提高。
• 改变阱(GaInAs) 和垒(AlInAs)的厚 度，可miniband改 变间隔 • Miniband可承受 更高的电流和功 率 • 750毫瓦，7.6微米， 室温
斜跃迁结构
• 4.3微 米,8.4微米 • 30mW • 线宽 0.3cm-1 • 125K
垂直跃迁结构
• 4.8微米 • 30mW
量子霍尔效应
I,II,III型超晶格
2.5 2.0
AlP AlAs
EC2 EC1
GaAs AlAs 0.5 Wavelength (m)
EV1
type I
AlSb
EV2 EC2
Band Gap Energy (eV)
type I
1.5 1.0 0.5 0.0 0.54
低维材料的电子结构和性质

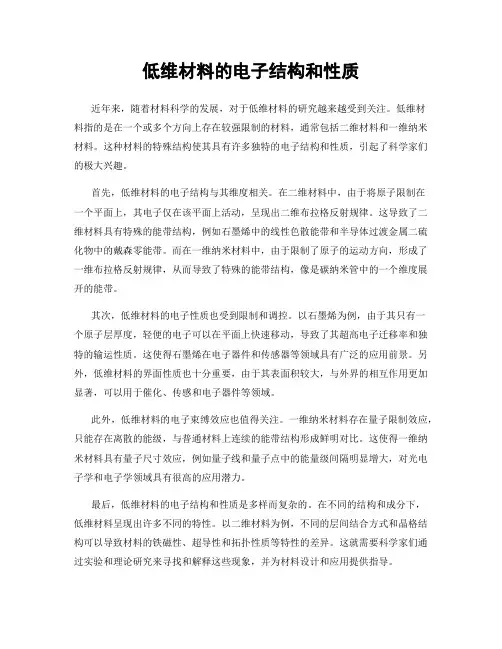

低维材料的电子结构和性质近年来，随着材料科学的发展，对于低维材料的研究越来越受到关注。
低维材料指的是在一个或多个方向上存在较强限制的材料，通常包括二维材料和一维纳米材料。
这种材料的特殊结构使其具有许多独特的电子结构和性质，引起了科学家们的极大兴趣。
首先，低维材料的电子结构与其维度相关。
在二维材料中，由于将原子限制在一个平面上，其电子仅在该平面上活动，呈现出二维布拉格反射规律。
这导致了二维材料具有特殊的能带结构，例如石墨烯中的线性色散能带和半导体过渡金属二硫化物中的戴森零能带。
而在一维纳米材料中，由于限制了原子的运动方向，形成了一维布拉格反射规律，从而导致了特殊的能带结构，像是碳纳米管中的一个维度展开的能带。
其次，低维材料的电子性质也受到限制和调控。
以石墨烯为例，由于其只有一个原子层厚度，轻便的电子可以在平面上快速移动，导致了其超高电子迁移率和独特的输运性质。
这使得石墨烯在电子器件和传感器等领域具有广泛的应用前景。
另外，低维材料的界面性质也十分重要，由于其表面积较大，与外界的相互作用更加显著，可以用于催化、传感和电子器件等领域。
此外，低维材料的电子束缚效应也值得关注。
一维纳米材料存在量子限制效应，只能存在离散的能级，与普通材料上连续的能带结构形成鲜明对比。
这使得一维纳米材料具有量子尺寸效应，例如量子线和量子点中的能量级间隔明显增大，对光电子学和电子学领域具有很高的应用潜力。
最后，低维材料的电子结构和性质是多样而复杂的。
在不同的结构和成分下，低维材料呈现出许多不同的特性。
以二维材料为例，不同的层间结合方式和晶格结构可以导致材料的铁磁性、超导性和拓扑性质等特性的差异。
这就需要科学家们通过实验和理论研究来寻找和解释这些现象，并为材料设计和应用提供指导。
综上所述，低维材料的电子结构和性质是材料科学中的重要研究领域。
通过研究低维材料的特殊结构和性质，我们可以深入了解材料的基本物理、量子效应和电子输运等机制，并为材料的设计和应用提供新的思路和方法。
光电子低维结构材料和器件的发展
光电子低维结构材料和器件的发展近几十年来，光电子学领域得到了迅速发展，而光电子低维结构材料和器件作为其中的重要组成部分，也得到了越来越多的关注。
光电子低维结构材料和器件的开发，为光电子学的发展开辟了新的道路，具有广阔的应用前景。
光电子低维结构材料是指其厚度或尺寸在纳米和亚纳米尺度范围内的材料，包括二维材料（如石墨烯、二硫化钼等）、纳米线材料（如金属纳米线、半导体纳米线等）以及量子点材料。
这些材料具有特殊的电子结构和光学性质，因此在光电子学领域具有广泛的应用潜力。
首先，光电子低维结构材料在光电转换器件中的应用已经取得了重要的突破。
石墨烯作为最著名的二维材料之一，具有优异的电子传输性能和光学特性，可以用于制备高效的光伏电池和光电探测器。
此外，二硫化钼等二维材料也具有良好的光电特性，可以用于制备高性能的光电器件。
其次，光电子低维结构材料还在光电子器件中发挥重要的作用。
纳米线材料是一种具有高表面积和量子限制效应的材料，可以用于制备高效的光电子器件，如光电晶体管和太阳能电池。
另外，量子点材料是一种尺寸在纳米尺度的半导体团簇，具有量子限制效应和可调制的光学性质，已经在显示器、光电探测器和生物标记物等领域得到了广泛应用。
除了在器件中的应用，光电子低维结构材料还具有广泛的基础科学研究价值。
由于其特殊的电子结构和光学性质，这些材料在光电子学、量子电子学和纳米科学等领域的基础研究中具有重要的作用。
研究人员通过制备和改进光电子低维结构材料，并利用其独特的性质，可以揭示光与物质相互作用的本质，并为光电子学领域的进一步发展提供新的思路和方法。
然而，光电子低维结构材料和器件的发展面临一些挑战。
首先，如何制备大面积、高质量的低维结构材料仍然是一个难题。
虽然有许多制备技术已经被提出并取得了一定的进展，但仍然存在着一系列的制备难题，例如如何控制材料的厚度和尺寸，如何避免杂质的存在等。
其次，如何在器件中实现光电转换的最大效率仍然是一个挑战。
低维材料与器件的研究报告
低维材料与器件的研究报告研究报告：低维材料与器件摘要：本研究报告旨在探讨低维材料与器件的研究进展和应用前景。
低维材料，如二维材料和纳米线，具有独特的电子、光学和热学性质，因此在能源、电子学和光电子学等领域具有广泛的应用潜力。
本报告将首先介绍低维材料的基本概念和特性，然后探讨其在能源存储、传感器和光电器件等方面的应用，最后总结现有的挑战和未来发展方向。
1. 引言低维材料是指在至少一个维度上具有纳米尺度的材料，其典型代表包括二维材料（如石墨烯）和纳米线。
由于其特殊的结构和尺寸效应，低维材料表现出与体材料不同的物理和化学性质，因此在各种领域引起了广泛的研究兴趣。
2. 低维材料的特性2.1 二维材料二维材料是由单层原子组成的材料，具有高度可调控的电子结构和机械性能。
其中，石墨烯作为最早被发现的二维材料，具有优异的导电性和热导性，被广泛应用于电子器件和传感器等领域。
此外，类石墨烯材料（如二硫化钼）和过渡金属二硫化物等也展示出丰富的物理性质和应用潜力。
2.2 纳米线纳米线是一维材料，其直径通常在几纳米至几十纳米之间。
由于其长宽比高，纳米线表现出优异的电子输运性能和光学性质。
通过控制纳米线的尺寸、形貌和组分，可以实现对其电子结构和能带工程的调控，从而拓展其在能源存储和传感器等领域的应用。
3. 低维材料的应用3.1 能源存储低维材料在能源存储领域具有巨大的潜力。
例如，石墨烯被广泛应用于锂离子电池和超级电容器，因其高电导率和大比表面积。
此外，纳米线也被用作锂离子电池的电极材料，以提高能量密度和循环稳定性。
3.2 传感器低维材料在传感器领域的应用也备受关注。
二维材料的高灵敏度和快速响应速度使其成为理想的气体传感器和生物传感器材料。
纳米线的高比表面积和可调控的表面化学性质使其成为优异的化学传感器和生物传感器。
3.3 光电器件由于低维材料具有特殊的光学性质，如量子限域效应和表面等禁带调制效应，它们在光电器件中的应用也备受关注。
