中庭烟气控制及其防排烟措施
中庭建筑的防火安全设计
中庭建筑的防火安全设计1防排烟设计中庭的防排烟设计是一个比较复杂的问题，检验防排烟系统能否及时、有效的防排烟，必须满足以下的目的：（1）在人员撤离所需时间内，利用排烟设施保持大容量空间建筑出口的有序环境；（2）控制并减少烟在着火区向附近空间扩散；（3）在着火区外提供有利条件，使之有助于消防人员进行搜索和救援行动，及探明和控制火势；（4）保护生命和财产的损失；（5）火灾发生后使烟散去。
基于上述目的，对于那些通过中庭连接的楼层，最重要的一点是确保人们从各层之间向有保护的疏散通道（前室、楼梯间）疏散时烟和热控制在人们所能忍受的范围内，中庭建筑火灾时烟的生成和流出分为几个阶段，着火房间发生的火灾，经开口向中庭等相邻空间流动，或在中庭底层发生火灾，烟气向上部流动；烟气在流动过程中卷吸周围空气在火焰上方升起，形成烟柱。
根据烟气的流动特征，我们可以对中庭的控制采取以下几种方法:（1）利用中庭顶部的排烟设施，将烟层保持在与中庭相通的最高居住面上部，称之为对流贯穿式排烟法；（2）利用挡烟垂壁等辅助设施形成贮烟仓，将起火层产生的烟气就地排除，阻止烟气进入中庭，称之为起火间排烟法；（3）将烟气引入中庭四周的回廊（或阳台），回廊与中庭之间设置挡烟垂壁，将回廊作为贮烟仓，利用回廊内的排烟系统，将烟气排除，称之为回廊排烟法；（4）对于高度较高，或层数较多的中庭，下面几层中采用对流贯穿式排烟，使烟层的高度符合这几层的疏散要求，上面几层中庭采用挡烟垂壁，使烟气不侵入上面几层的中庭，称之为混合排烟法。
（5）对于高度较低或层数较少的中庭，可以借助室内外气体温度差引起的热压作用和室外风力造成的风压作用而形成的室内烟气和室外空气的对流运动进行排烟，称之为自然排烟法；上述中庭的排烟方法其适用条件有所不同，我们根据其中庭形式的不同区别对待。
1.1对流贯穿式排烟法对流贯穿式排烟法由于其对中庭建筑的辅助要求最少，因此是比较理想的方法。
但对其使用却有条件上的限制，根据国外资料表明，第一、当烟气质量流量达到150—200Kg/s时，烟气控制系统将不再具有实用价值；第二、如果烟气卷吸冷空气使热量损失较大，烟层会出现比预想的高度低很多的情况，实验数据显示当烟气比周围环境温度仅15—20℃时，利用自然和机械排烟系统排烟都将是无效的，因此理想的烟层应保持较高温。
中庭烟气控制及其防排烟措施(新)
中庭烟气控制及其防排烟措施中庭增加了建筑空间的魅力，却增大了火灾的危险与普通建筑相比，中庭建筑具有火灾荷载大、人员密集，内部功能复杂等持点，尤其是它具有一个或者多个竖直方向上连续贯通数层的封顶大型空间，有研究者对美国中庭建筑火灾调查时发现，即使中庭没有明显的火烟传播也会有高温有毒烟气迅速扩散，充满整个空间并且向整幢建筑物蔓延。
近年来，很多学者和机构对中庭火灾的发展规律、烟气流动特性、防排烟设计等方面进行了积极的探索，取得大量有意义的成果。
但由于中庭建筑结构的多样性和复杂的使用功能，使这些研究成果在实际的应用中遇到了很多值得探讨的问题。
一、中庭建筑烟气控制方法1.中庭火灾烟气发展动力学过程中庭火灾通常是由于某些可燃物质被点燃引起的，点燃后，在可燃物上方形成温度较高，不断上升的火羽流，羽流不断卷吸周围冷空气并与其发生强烈的参混。
在浮力、膨胀力和烟囱效应的作用下上升到顶棚，上升到顶棚后，便在顶棚下方向四周扩散开来，形成了沿顶棚表面平行流动的较薄的热烟气层，称为顶棚射流。
顶棚射流在向外扩展的过程中，也要卷收其下方的空气。
然而由于其温度高于冷空气的温度，容易浮在上部，所以它对周围空气的卷吸能力比垂直上升的羽流小得多，这便使得顶棚射流的厚度增长缓慢。
当顶棚射流受到周围墙壁的阻挡，便开始沿墙壁向下流动。
但由于烟气温度仍较高，它将只下降较短的距离便转向上浮，这是一种反浮力壁面射流。
重新上升的热烟气先在墙壁附近积聚起来，达到了一定厚度时又会慢慢向室内中部扩展，不久就会在顶棚下方形成逐渐增厚的热烟气层。
一旦烟层介面下降到通向中庭的开口，便开始在邻室区域蔓延，进而在整个建筑内发展，影响建筑火灾发展过程的因素一般包括：火源功率的大小，建筑的几何特性和通风排烟条件。
2.由于中庭火灾的显著特点：①具有较大的体积和高度，通常发生火灾后烟气的温升很小。
②燃烧供氧充足，为燃料控制状态。
在中庭这样的大空间内，一般轰燃很难发生，火灾烟气发展主要受建筑几何特性火源大小的影响，排烟条件下，还会受到气流组织运动以及外风的影响。
高层建筑中庭的防火及防排烟设计分析
施工技术0 前言随着我国经济不断发展，大型公共建筑越来越多，已经成为城市一道美丽的风景线。
在这些大型公共建筑中，中庭是比较重要的空间节点，正在逐渐成为人们聚集的场所。
在高层建筑内部的中庭，垂直高度变得越来越高，因此其安全性应该引起人们高度重视。
1 中庭概述及存在弊端中庭主要指的是短边长度大于6米，横截面积大于100平方米，且共享层数大于3层的存在顶盖的室内庭院。
在高层建筑中，中庭的使用功能是非常多的，并且对自然要素进行引入，对便捷的垂直交通进行设置，正在逐渐成为高层建筑的交通枢纽。
在中庭，人们还可以进行休息、观赏等活动。
对于中庭而言，可以看作城市高层建筑的公共中心。
虽然中庭的优点非常多，但是依然存在着一些不足，主要的弊端可以概括成以下几点。
1.1 中庭空间难以进行防火防烟分割中庭可以很好地对高层建筑的内部空间进行丰富，但同时也对消防带来了一定的影响。
当只是从安全系数考虑而对中庭进行防火防烟分隔，这对中庭的空间感会造成一定的影响。
但是如果中庭的上下空间是连接在一起的，当火灾发生时，会使得烟气短时间内变得非常大，进而对人身安全及高层建筑造成严重威胁。
1.2 中庭的功能比较复杂，起火因素也比较多中庭能够将不同功能区域的人们进行很好地连接，而且也是人们经常休闲娱乐的地区，一旦火灾发生，需要对大量人员进行疏散。
在比较大的建筑中，中庭的主要作用是进行导向以及识别，这使得人们大多在中庭区域活动，如需疏散会出现非常严重的拥堵，严重的还可能出现踩踏等事故，对人员逃生产生非常消极的影响。
1.3 非常容易形成“烟囱效应”对于建筑中的中庭而言，与烟囱是比较相似的，当火灾出现时，随着温度变得越来越高，就会形成比较严重的“烟囱效应”。
这时候烟气会顺着中庭以垂直方向扩散，火势会变得越来越大，对人们的生命安全及财产安全带来非常严重的威胁。
2 高层建筑中庭的防火设计2.1 中庭的防火与分割设计当中庭的类型不一样时，其防火措施以及处理方法也存在一定的差异。
消防工程中的烟雾控制与排烟系统
消防工程中的烟雾控制与排烟系统烟雾控制与排烟系统是消防工程中非常重要的组成部分。
它们在火灾发生时起着至关重要的作用，能有效控制烟雾扩散，保障人员生命安全，同时也有助于减轻财产损失。
本文将从烟雾控制和排烟系统两个方面进行阐述。
一、烟雾控制烟雾控制是指在火灾发生时，通过采取一系列措施来限制烟雾的扩散范围和减少对人体的危害。
常见的烟雾控制方法包括以下几点：1. 建筑材料选择在消防工程设计中，应首选对烟雾产生较少的建筑材料。
例如，墙体应采用抗烟雾渗透的材料，以避免烟雾从墙体渗透到其他区域。
2. 烟雾隔离建筑物内部应合理设置烟雾隔离设备，将火灾区域与其他区域分隔开来，以减少烟雾扩散。
常见的烟雾隔离设备包括防烟帘、防烟门等。
3. 疏散通道设置疏散通道是在火灾发生时人员疏散的主要通道，应合理设置并保持畅通。
疏散通道应尽量远离火灾区域，以免被烟雾阻隔。
二、排烟系统排烟系统是指在火灾发生时，通过引导和排除烟雾，保持疏散通道畅通，并将烟雾排放到室外或其他安全区域的系统。
常见的排烟系统包括以下几种类型：1. 自然排烟系统自然排烟系统利用建筑本身的自然通风原理来排除烟雾。
一般通过设置天窗、烟囱等设备，利用建筑结构和气流的作用，使烟雾从上部排出。
2. 机械排烟系统机械排烟系统则是通过风机等机械设备来排除烟雾。
通过设置烟道和排烟口，将烟雾排放到室外，以保持室内空气清新。
3. 压力差排烟系统压力差排烟系统是利用建筑内外的压力差来实现烟雾的排除。
通过在建筑的高压区和低压区设置压力差传感器和排烟口，实现烟雾向低压区流动，进而迅速排出室外。
无论采取何种排烟系统，其设计和施工都应符合相关规范和标准，确保消防工程的有效性和安全性。
总结：烟雾控制与排烟系统在消防工程中起着重要的作用。
它们能够有效减轻火灾带来的危害，保障人员生命安全。
在消防工程设计和施工中，烟雾控制和排烟系统的合理设计与运用至关重要。
我们应当加强对烟雾控制与排烟系统的研究，不断提高消防工程的安全性和可靠性，为人们的生命财产安全保驾护航。
中庭类高层建筑防排烟技术优化设计
48工业安全与环保I ndust r i al Saf et y a nd Envi r onm e nt al Pr o t ect i on2013年第39卷第6期June2013中庭类高层建筑防排烟技术优化设计韩如适朱国庆张国维张媛媛(中国矿业大学江苏徐州221116)摘要理论分析了火源热释放速率对火灾产烟量的影响，对中庭类建筑的排烟方式进行了优化设计。
提出火灾初期采用机械排烟、中后期采用自然排烟的优化排烟方案。
以徐州某医院内科医技楼为例，通过建立火灾发展模型、设定火灾场景和采用火灾模拟软件F D S对其中庭火灾烟气温度和烟气的蔓延规律进行了数值模拟研究。
分析比较了3种火灾烟气控制方案。
数值模拟的结果表明，当火源最大热释放速率为4M W 时，火灾初期采用机械排烟、中后期采用自然排烟的排烟方式较只采用机械排烟、或只选取自然排烟排烟方式的效果好，与基于5种羽流模型理论推断的结果相吻合。
关键词中庭高层建筑防排烟优化设计数值模拟O pt i m i za t i on D es i gn of S m oke E xt r a ct i on i n t he H i gh—-r i se B l l i l di ng W i t h A t r i umH A N R us hi Z H U G uoq i ng Z H A N G G uo w ei Z H A N G Y uanyuan(C h／na U ni ze r si zy of M i ni ng and Ter．hnol ogy X udt ou，J i angm221116)A bst r act T he i nf l uenc es of t he f ir e8供lr ce hea t n—e脚r ate of f ir e011t he qua nt i t y of s m oke a弛anal vzed t o ac hi eve t he op-f i m i z af i on des i gn of t he w a y t o exha us t s m oke in t he bui l di ng w i th t he a t ri um．The s chem es0f t he s m oke exhaus t a弛put f o r-w ar d，i n w hi ch t he r a eehani ea l exha us t a nd nat u r al exha us t i s a dopt ed I．especdvel y i n i ni ti al st age a nd m i ddl e—l a t e r per i od．Taki ng O ll e hosp i t al i n X uzh ou鹤锄exam pl e，f i r e devel o pm en t m od el is est abl i sh ed，f i r e sc ena r i os a坤cl esi伊刚and fi r esi m ul a t i on sof t w a r e FI Y3i s used t O num er i c al l y si m ul a t e t he f i re s m oke t em pe r a t ur e a nd t he spre adi ng r ul e s．T hr e e ki nds0ff i re a nd s m oke cont r ol progra m s a托锄al p耐a nd c0珥日捌．‰t he m a xi m umhe at r e l eas e r at e of f i re i s4M W，t he m e-ehani ea l exha us t i s used i n i ni ti al st a ges of f ir e a nd nat u r al exha us t i n t he m i ddl e—ht er per i od，w hi ch i s bet t er t ha n on l y钺b1拒ng m echani cal exha us t or t he l"l at U m l s m oke ex haus t．I t is t es t ed a nd ver i f i ed at l as t，co nsi st e I吐w i t h t he r esul t s of theor efi eal anal ys i s．K eyW or ds at r i um hi i曲一ri se bui l di ng s m oke a血枷∞opt i m i zat i on desi gn num er i c al si m ul a t i onO引言中庭式的高层建筑因其“节能环保、贴近自然”，而且能够改善高层建筑内部的通风和采光条件，越来越受到众多开发商的青睐…。
多层建筑中庭防排烟系统设计(1)
多层建筑中庭防排烟系统设计(1)摘要：介绍了某多层建筑（商场）中庭防排烟系统的设计，认为此类建筑的中庭应当设置防排烟设施，并有必要对其设置依据、方法、排烟量计算等相关问题开展深入的研究和讨论，制订出相应的规范条文。
关键词：多层建筑中庭排烟量排烟设施随着现代建筑的发展，设有中庭的多层民用建筑如商场、会展中心等建筑大量涌现。
这类建筑的中庭建筑高度大多超过12m，屋面采用大跨度轻型钢结构、玻璃采光顶。
它具有内部空间大、使用功能复杂、人员密度大、可燃物较多、火灾强度大等特点。
一旦发生火灾，人员的疏散、火灾的救援难度较大。
鉴于以上特点，这类建筑的中庭的确有设置防排烟设施的必要。
成都人民商场、上海友谊商城、上海心族商厦和上海名品商厦等均为此类建筑，其中庭均设置有防排烟设施。
而在现行的《建筑设计防火规范》GBJ16-87（XX年版）（以下简称《建规》）中无此类建筑防排烟设计的相关规范条文。
本文仅就笔者以前设计的××商场（多层建筑），结合切身经验，从具体操作上谈谈多层建筑中庭的排烟系统设计。
1工程概述××商场坐落在四川成都市，总建筑面积13973㎡，地下一层，地上三层，局部五层，建筑高度，为一欧式建筑。
地下一层建筑面积1300㎡，主要用作贮藏室、变配电室、消防水池和泵房等；一、二层建筑面积（除中庭）各3600㎡，用作商场、超市；三层建筑面积（除中庭）3600㎡，用作商务办公；局部四、五层用作办公。
中庭贯穿一至三层，筒体直径，高；屋面采用大跨度轻型钢结构、玻璃采光顶；其兼有购物、休闲和内部交通组织等功能。
2中庭排烟设施的设置依据多层建筑内的中庭一般设在建筑物内部，上下贯穿多层空间，其用途多种多样，因此其防灾措施既有共同的特征，又具有自身的特点。
由于中庭空间形似烟囱，因此易产生烟囱效应。
若中庭空间与周围楼层间无分隔、中庭空间又未考虑排烟设施，当火灾发生时，烟气很快就进入中庭，并向周围楼层扩散，进而扩散到整个建筑物。
中庭建筑防排烟设计探讨
1.前言建筑物火灾造成的人员伤亡,大部分为烟气所致,而这些与其防排烟系统设计有绝大的关系。
防排烟就是将火灾时的烟限定在某区域内,或改变烟的流动方向,借以控制并降低火灾烟气蔓延扩散并在疏散人员时提供安全的通道和有效的时间。
提供可待守的环境,以利消防人员进行援救,保障生命安全,减少财物损失。
目前在国外先进国家大都将防排烟设计视为影响避难逃生的重要因素之一,有效的防排烟设计可适当的防止或延阻烟层的扩散或沉降,当然也就相对增加避难安全所欠缺的逃生时间,因此,将防排烟与避难设计综合考量进行性能化设计应当可发展出相当安全且符合经济效益的设计系统。
中庭建筑是指建筑内部存在贯穿多个楼层,并与各楼层相通的大体积空间的建筑。
随着我国经济的高速发展和新技术、新材料在建筑领域的运用,中庭建筑这一建筑形式也逐渐广泛地应用在商场、会展中心等大型公共建筑,其火灾特性与普通建筑火灾存在较大的差异,它具有内部空间大、使用功能复杂,火灾荷载大、人员密度大、内部难以实现防火防烟分隔、火灾烟热不易排出等特点。
火灾烟气一旦进入中庭,高温有毒的烟气将迅速扩散,充满整个空间,并很快蔓延到中庭相通的各楼层,加速火灾的扩散,影响安全疏散。
同时由于其高度的延伸、空间通透视觉效果、大面积自然采光等建筑要求,其内部不宜进行防烟、防火分隔,给现代建筑消防设计带来了新的挑战。
2.中庭建筑火灾与常规建筑火灾的特点2.1常规建筑火灾的特点2.1.1破坏源常规火灾对人体造成危害主要包括两个方面:1)热量:火灾产生的大量热量不但可直接伤害人体,而且当热量积累到一定程度后将产生极具破坏性的“轰然”现象。
(轰然:是指室内火灾由局部火向大火的转变,转变完成后,室内所有可燃物表面都开始燃烧的现象).2)烟气:火灾烟气会造成严重危害,其危害性主要来自毒害性、减光性和恐怖性三个方面。
毒害性和减光性是对人生理上造成的危害,而恐怖性则是对人在心理上造成的危害。
2.1.2火灾烟气的流动过程火灾发生后,由于可燃物不断燃烧,产生大量的烟和热,并形成炽热的烟气流。
消防工程师—建筑中庭防火分隔及排烟设置
消防工程师—建筑中庭防火分隔及排烟设置建筑中庭空间是人们探索建筑空间过程中的一个创造性成果，中庭设计注重自然元素的引入和利用，以及安静舒适的休息停留场所的营造，一般连续跨越多个楼层，给人们带来特殊感受的同时削弱了建筑的防火、防烟功能。
一、防火分隔建筑内设置中庭时，其防火分区的建筑面积应按上、下层相连通的建筑面积叠加计算；当叠加计算后的建筑面积大于规范的规定时，中庭与周围连通空间应进行防火分隔：采用防火隔墙时，其耐火极限不应低于1.00h；采用防火玻璃墙时，其耐火隔热性和耐火完整性不应低于1.00h，采用耐火完整性不低于1.00h的非隔热性防火玻璃墙时，应设置自动喷水灭火系统进行保护；采用防火卷帘时，其耐火极限不应低于3.00h，并应符合规范的规定；与中庭相连通的门、窗，应采用火灾时能自行关闭的甲级防火门、窗。
二、消防设施高层建筑内的中庭回廊应设置自动喷水灭火系统和火灾自动报警系统；中庭应设置排烟设施。
中庭周围场所应按现行国家标准《建筑设计防火规范》GB 50016中的规定设置排烟设施。
中庭回廊排烟设施的设置应符合下列规定：当周围场所各房间均设置排烟设施时，回廊可不设，但商店建筑的回廊应设置排烟设施；当周围场所任一房间未设置排烟设施时，回廊应设置排烟设施。
当中庭与周围场所未采用防火隔墙、防火玻璃隔墙、防火卷帘时，中庭与周围场所之间应设置挡烟垂壁。
中庭及其周围场所和回廊应根据建筑构造及标准规定，选择设置自然排烟系统或机械排烟系统。
中庭及其周围场所和回廊的排烟设计计算应符合标准的规定。
三、中庭排烟量的设计计算中庭周围场所设有排烟系统时，中庭采用机械排烟系统的，中庭排烟量应按周围场所防烟分区中最大排烟量的2倍数值计算，且不应小于107000m3/h；中庭采用自然排烟系统时，应按上述排烟量和自然排烟窗（口）的风速不大于0.5m/s计算有效开窗面积。
当中庭周围场所不需设置排烟系统，仅在回廊设置排烟系统时，回廊的排烟量不应小于标准的规定，中庭的排烟量不应小于40000m3/h；中庭采用自然排烟系统时，应按上述排烟量和自然排烟窗（口）的风速不大于0.4m/s计算有效开窗面积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

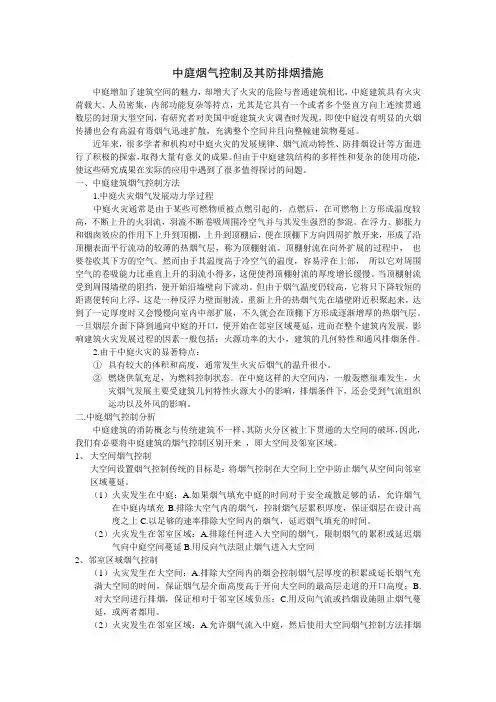

中庭烟气控制及其防排烟措施
中庭增加了建筑空间的魅力，却增大了火灾的危险与普通建筑相比，中庭建筑具有火灾荷载大、人员密集，内部功能复杂等持点，尤其是它具有一个或者多个竖直方向上连续贯通数层的封顶大型空间，有研究者对美国中庭建筑火灾调查时发现，即使中庭没有明显的火烟传播也会有高温有毒烟气迅速扩散，充满整个空间并且向整幢建筑物蔓延。
近年来，很多学者和机构对中庭火灾的发展规律、烟气流动特性、防排烟设计等方面进行了积极的探索，取得大量有意义的成果。
但由于中庭建筑结构的多样性和复杂的使用功能，使这些研究成果在实际的应用中遇到了很多值得探讨的问题。
一、中庭建筑烟气控制方法
1.中庭火灾烟气发展动力学过程
中庭火灾通常是由于某些可燃物质被点燃引起的，点燃后，在可燃物上方形成温度较高，不断上升的火羽流，羽流不断卷吸周围冷空气并与其发生强烈的参混。
在浮力、膨胀力和烟囱效应的作用下上升到顶棚，上升到顶棚后，便在顶棚下方向四周扩散开来，形成了沿顶棚表面平行流动的较薄的热烟气层，称为顶棚射流。
顶棚射流在向外扩展的过程中，也要卷收其下方的空气。
然而由于其温度高于冷空气的温度，容易浮在上部，所以它对周围空气的卷吸能力比垂直上升的羽流小得多，这便使得顶棚射流的厚度增长缓慢。
当顶棚射流受到周围墙壁的阻挡，便开始沿墙壁向下流动。
但由于烟气温度仍较高，它将只下降较短的距离便转向上浮，这是一种反浮力壁面射流。
重新上升的热烟气先在墙壁附近积聚起来，达到了一定厚度时又会慢慢向室内中部扩展，不久就会在顶棚下方形成逐渐增厚的热烟气层。
一旦烟层介面下降到通向中庭的开口，便开始在邻室区域蔓延，进而在整个建筑内发展，影响建筑火灾发展过程的因素一般包括：火源功率的大小，建筑的几何特性和通风排烟条件。
2.由于中庭火灾的显著特点：
①具有较大的体积和高度，通常发生火灾后烟气的温升很小。
②燃烧供氧充足，为燃料控制状态。
在中庭这样的大空间内，一般轰燃很难发生，火
灾烟气发展主要受建筑几何特性火源大小的影响，排烟条件下，还会受到气流组织
运动以及外风的影响。
二.中庭烟气控制分析
中庭建筑的消防概念与传统建筑不一样，其防火分区被上下贯通的大空间的破坏，因此，我们有必要将中庭建筑的烟气控制区别开来，即大空间及邻室区域。
1、大空间烟气控制
大空间设置烟气控制传统的目标是：将烟气控制在大空间上空中防止烟气从空间向邻室区域蔓延。
（1）火灾发生在中庭：A.如果烟气填充中庭的时间对于安全疏散足够的话，允许烟气在中庭内填充B.排除大空气内的烟气，控制烟气层累积厚度，保证烟层在设计高
度之上C.以足够的速率排除大空间内的烟气，延迟烟气填充的时间。
（2）火灾发生在邻室区域：A.排除任何进入大空间的烟气，限制烟气的累积或延迟烟气向中庭空间蔓延B.用反向气法阻止烟气进入大空间
2、邻室区域烟气控制
（1）火灾发生在大空间：A.排除大空间内的烟会控制烟气层厚度的积累或延长烟气充满大空间的时间，保证烟气层介面高度高于开向大空间的最高层走道的开口高度；B.
对大空间进行排烟，保证相对于邻室区域负压；C.用反向气流或挡烟设施阻止烟气蔓延，或两者都用。
（2）火灾发生在邻室区域：A.允许烟气流入中庭，然后使用大空间烟气控制方法排烟
B.对邻室区域产生的烟气封堵；
C.以一定速率排除邻室区域内产生的烟气，以便在它和大空间形成一个最小流动气流阻止烟气流向大空间蔓延；
D.使用挡烟设施分隔大空间和邻室区域。
3、中庭建筑的分类及其防排烟措施
中庭建筑的形式多种多样，其分类也有许多标准，从建筑防火、防排烟的角度，我们可以根据其室内建筑的关系，围封的形式，将中庭建筑划分为4种。
① 长廊式中庭
长廊式中庭实际上是一种加了盖的街道，有许多现代商业步行街采用的就是这种形式，我们也示称之为长廊道、连拱廊。
防排烟措施：由于长廊式中庭是半室外的空间，
因此它具有良好的自然通风，是个半室外化空
间，而且与其它类型的中庭相比，它并不强调建
筑物在垂直方向上的贯通，相反长廊式 中庭是
线性通道 在水平方向上穿越一座建筑物，因此
通道两侧的建筑可以看成是相对独立的建筑防
烟分区,由于这类中庭实际上是建筑物内部人流
通行的主通道，加上空间又浑然一体，为减少火灾造成的影响疏散和扑救的不利因素以及防止烟气在中庭内的积聚，应要求在相邻区域的室内设
置自动喷淋灭火系统保护，中庭的屋顶材料应为不燃
材料（一般为防火玻璃），或在中庭顶部设置储烟仑，
玻璃顶棚应按一定面积比例即可自动开放的排烟窗。
（或高侧窗）
② 隔离式中庭
这类中庭的首层与主体建筑连通外，建筑主体的
其它楼层与中庭是具有外墙分隔的，甚至有的只是贴
邻于建筑物的一侧，这类中庭的特点是，中庭与周围
的建筑物之间相对独立，即使中庭发生火灾，火灾烟气也难以进入周围的邻室区域。
见右图
防排烟措施：这类中庭在划分防火分区时，常作为一个独立的防火空间，而且这类中庭与其周围的邻室区域设有相互独立的防排烟系统。
当火灾发生在中庭内部时，可以充分利用流动的自然风，利用“烟囱效应”进行排烟；在自然排烟无法满足要求的情况下，可以采用机械排烟方式。
当火灾发生与周围的邻室区域时，由于周围的邻室区域与中庭相对独立，没有空气流动，此时的火灾防排烟措施就与普通建筑的火灾防排烟措施一致。
③ 回廊式中庭。
回廊式中庭是指中庭通过回廊与周围建筑物的使用区域发生空间上的联系，见下图，这种建筑特点决定了火灾情况下，竖向共享空间相对其周围区域的影响将大于隔离式中庭，因此回廊在这类中庭建筑中是十分敏感和重要的部位。
在火灾情况下，如果回廊的防火墙分隔不合理或耐火极限达不到要求，就可能造成烟气和火焰蔓延到整个空间；同时，回廊就不可能起到有效疏散人群的作用，甚至影响消防队灭火战斗的展开。
在回廊型中庭的消防设计中，应充分利用回廊这个重要的区域，在中庭与其周围建筑物的使用区域之间形成一道屏障，使之成为烟气扩散和火焰蔓延的“缓冲区”。
防排烟措施：回廊型中庭一般可设置集中排烟系统采用自然或机械排烟方式进行排烟，排烟机和排烟口由中央控制室集中控制，平时排烟机可用于中庭的通风换气。
对于回廊这一
重要的“缓冲区”，除了进行合理的防火分隔（防火区域
之间应有防火墙或防火卷帘及水幕分隔），还应在各楼层
的回廊边缘设由感烟探测器启动的活动挡烟垂壁或做成
建筑内永久构件的固定式垂壁。
当火灾发生在中庭时，可以通过中庭顶部的排烟口
自然排烟或开放排烟风机进行强制排烟，同时，开放回
廊内的排烟系统排除回廊区域的烟气，保证回廊区这一重要疏散通道的安全。
火灾发生在中庭周围的邻室时，火灾生成的热烟气很难控制在起火间这个小范围内，热烟气将向四周扩散，包括中庭。
这种情况下，在开放相邻区域内排烟系统的同时应开放相连回廊内的排烟系统，这样既可以保证回廊的安全，又可以防止烟气进入中庭。
当起火间或相连回廊的排烟系统不能阻止烟气向中庭扩散时，就需要开放中庭的排烟系统来排除进入中庭的烟气。
④ 互通式中庭
中庭与其周围的楼层区域是互通的，整个建筑是
一个统一的空间，中庭对楼层空间是敞开的，各层面
通过中庭这一竖向空间发生直接关系。
互通式中庭是
所有中庭类型中火灾情况下最不利于烟气及火焰控制
的一种，如图4，防排烟措施：首先，中庭与相邻区
域之间必须有明确的防火防烟分隔，通常采用在中庭
周围各层面设置防火卷帘（加自动喷淋系统保护）。
如
果是中庭内着火，为防止火焰上窜蔓延应至少下落中
庭10m 下的防火卷帘，通常不少于二层（即二、三层）。
但为了人员疏散和灭火活动的展开，在建筑物的首层一般不设防火卷帘，这样有利于空气流动和排烟，但可设挡烟垂壁，其次，在各层相邻区域内应设置有效的排烟系统，因为如果着火层的防火卷帘放下，则烟气难以侵入中庭，所以就对着火层进行集中排烟，而在其他层面加压送风防止烟气进入。
且在使用区域内应设置自动喷淋系统。
另外排烟量应根据计算确定（建筑根据BS5588或NFPA92B ）（美国消防协会设计指南）一个优良的中庭烟气控制设计应考虑中庭及相邻区域的具体形式、功能、火灾危险程度，可燃物的布置，建筑通风空调系统的布置及造价等因素。
