焊接作业指导书
焊接作业指导书一、总则1、焊工资格1.1.1 参与焊接旳焊工必须通过专业技术培训，上岗旳焊工应按焊接种类（埋弧自动焊、气体保护焊和手工焊）和不一样旳焊接位置（平焊、立焊和仰焊）分别进行考试。
考试合格发给合格证书。
焊工须持证上岗，不得超越资格证规定旳范围和有效期进行焊接作业。
1.1.2 上岗旳焊工必须通过技术交底，熟悉所承担旳工艺规定。
2、焊接材料1.2.1 焊接材料旳储存温度应在5℃以上，相对湿度不超过60%。
当班未使用完旳焊丝应回收，不得外露寄存过夜。
1.2.2 所有焊接材料必须经复检合格后方能使用。
1.2.3 J507Ni焊条须经350℃烘焙1小时后方可使用，SJ101q 焊剂须经300~350℃烘焙1~2小时后使用。
1.2.4 焊剂中不容许混入熔渣和赃物。
反复使用旳焊剂不不小于60目旳细粉粒旳量不得超过总量旳5%。
1.2.5 采用气体保护焊应满足防风、防雨条件，CO2 气体保护焊采用旳CO2 气体纯度应不低于99.5%，使用前须经倒置放水处理。
3、焊接环境1.3.1 焊接区域必须防风、防雨，否则须加设防风、雨设施或停止施焊。
1.3.2 焊接施工环境温度不得低于5℃，环境相对湿度不旳高于80%，否则采用火焰烘烤或其他必要旳工艺措施除湿。
4、接头准备1.4.1 焊接前应认真清理焊缝区域，不得有水、锈、氧化皮、油污、油漆或其他杂物，清除范围见下图所示。
（）对接接头1.4.2 加工不整洁旳坡口规定打磨光顺，不得有大旳凸起和凹陷。
1.4.3 焊接前应检查并确认所使用旳设备工作状态正常，仪表器具良好、齐全可靠，方可施焊。
1.4.4 所有使用埋弧自动焊焊接旳焊缝两端均应设引、熄弧板，所有引、熄弧板旳材质、板厚和坡口形式都必须与正式杆件相似，且应不不不小于100mm、宽80mm。
1.4.5 对接焊前对板件组装错边应认真检查：板厚＜25mm 时，错变不得不小于0.5mm；板厚≥25mm时，错边不得不小于1.0mm。
焊接作业指导书
焊接作业指导书1 适用范围为了保证工程施工中现场设备和工业金属焊接工程的质量,焊接工艺的规范化特编写本指导书;适用于使用碳素钢、低合金钢钢管及管件和其它公用工业金属的安装焊接;适用的焊接方法为电弧焊、氩弧焊、二氧化碳气体保护焊;焊接施工的技术、劳动保护应执行国家现行有关规定;本指导书不适用于施工现场组焊的电站锅炉、压力容器、核电管道;2 引用标准压力管道安装质量手册焊条质量管理规程承压设备无损检测JB/T4730—2005输送流体用无缝钢管GB/T8163直缝电焊钢管GB/T13793碳钢焊条GB5117低合金钢焊条GB5118、低温焊条JB2385、不锈钢焊条GB983、焊接用钢丝GB1300焊接用不锈钢丝GB4242、氩气GB4842工业金属管道工程施工及验收规范GB50235-2002现场设备、工业管道焊接工程施工及验收规范GB50236-2002金属管道施工及验收规范GB50235-973 一般规定施焊前,应根据焊接工艺评定编制焊接作业指导书,焊工应根据作业指导书施焊;如原有焊接工艺评定不能覆盖配管材料和焊接方法的必须重新进行焊接工艺评定;焊工必须有当地劳动部门或国家质量监督部门颁发的有效的焊工合格证,才能在合格的焊接项目内从事压力管道焊接,对于焊工首次接触的钢种的焊接必须经过技能培训,并经考试合格方能上岗;无损检测人员应取得国家质量技术监督局颁发的资格证书才能从事无损检测;管道施焊环境要出现下列情况之一而未采取防护措施时应停止焊接工作：1 手工电弧焊接时,风速等于或大于8米/秒；手工氩弧焊焊接时,风速等于或大于2米/秒；2 相对湿度大于90%；指电弧1M范围内的相对湿度3 下雨、下雪;手工氩弧焊应采用铈钨棒,氩气纯度应在%以上;二氧化碳气体保护焊采用的二氧化碳气体纯度,不应低于%,含水量不应超过%;4 焊材焊接工程所采用的焊接材料,应符合设计文件的规定;焊接材料必须有制造厂家的质量证明书原件或盖经销商章的复印件,其质量不得低于国家现行标准的规定;焊接材料的贮存与保管焊材必须在干燥通风良好的仓库内存放,库内不允许放置有害气体和腐蚀性介质,室内应保持清洁;焊条应放在架子上,架子离地面高度和墙面距离均不小于300mm,架子下应放置干燥剂,严防受潮;焊材要按型号、规格、批次、入库时间分类堆放并有明确标注;特种焊材的贮存与保管高于一般焊材,应放在专用仓库或指定区域;焊条贮存库内应设置湿度计、温度计,低氢型焊条库内温度不低于5℃,相对空气湿度低于60%;保护气体应存放在容器中,并应远离高温环境,其他气体不应混入容器中;焊条的烘烤、发放和回收序号牌号烘烤温度°C/h 恒温温度°C/h1 J422 150/1 100—120/12 J427、J507 350—400/1 100—120/13 A132 350—400/1 100—120/1焊条的烘烤温度和时间应严格按照说明书要求进行;常用焊条烘干温度和时间应符合下表规定：焊条烘干时,禁止将焊条突然放进高温炉中,或从高温炉中突然取出,防止焊条因骤冷、骤热而产生药皮开裂脱落现象;焊材烘干时应做好记录,记录上应有牌号、批号、规格、数量、温度、时间等;焊条烘干领用发放要有专人记录,并且坚持回收焊条头;焊丝在使用前应调直,表面锈蚀、油污等杂质应清除干净;5 作业准备和条件设备焊接所用设备应能满足焊接工艺要求,具有良好的工作状态和安全性;焊接工艺在焊接生产开始前,应制定详细的焊接工艺指导书,并对此焊接工艺进行评定;焊接工艺评定应包含以下内容：焊接方法；管子及管件材料、规格；接头设计接头型式、坡口型式、坡口角度、钝边尺寸和根部间隙等；填充金属和焊道数；电特性电流种类和极性,电流、电压；焊接位置固定焊或旋转焊；焊接方法向上焊或向下焊；焊道之间的时间间隔；对口器的类型和拆移；预热和焊后热处理；保护气体及流量；焊接速度；层间温度;焊材选用序号材质焊接方法焊条焊丝1 20 、Q235A SMAW+GTAW E4303J422 H08Mn2Si2 Q235B SMAW E4315J4273 1Cr18Ni9Ti GATW H0Cr21Ni10Ti4 UPVC 根据设计要求6 作业程序方法和要求焊前准备及接头组对管道焊缝的设置应便于焊接,热处理如有要求检验,同时应符合下列要求：1 焊缝与支、吊架边缘的净距离不应小于50mm,需要热处理的焊缝支、吊架边缘的净距离应大于焊缝宽度的五倍,且不小于100mm;2 管道相邻焊缝的距离应控制在下列范围内：a. 直管段环缝间距不小于100mm,且不小于管外径；b. 除定型管件外,其它任意两焊缝间距不小于50mm;3 焊接接头及其边缘上不宜开孔,否则被开孔周围倍孔径范围内的焊缝应100%进行射线探伤;4 管道上被补强圈或支座板复盖的焊接接头,应100%射线探伤合格后方可复盖;5 钢板卷管筒节组对相邻两纵缝间距应大于壁厚3倍,且不小于100mm,同一筒节上两相邻纵缝距离不应小于200mm;管子坡口宜用机械方法,也可用氧一乙炔焰,等离子弧切割成形,但坡口表面必须用砂轮修磨,去除氧化皮、焊渣等影响焊接接头质量的表面层,并应将凸凹处打磨平整;焊接接头组对前,应用手工或机械方法清理其内、外表面,在坡口两侧20mm范围内不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的物质;焊接接头组对前应确认坡口形式、尺寸,表面粗糙度符合规定,且不得有裂纹,夹层等缺陷;管子或管件对接焊缝组对时,内壁应齐平,内壁错边量不宜超过壁厚10%,且不大于2mm;除设计规定需进行冷拉伸或冷压缩的管道外焊件不得进行强力组对,焊件组对时应垫置牢固,防止焊接时变形;组对后的定位焊,临时卡具,临时支架的焊接与正式焊接工艺相同,定位焊焊缝长度宜为10～15mm,高宜为2mm,且不超过壁厚的2/3,正式焊接时对定位焊要修磨,宜磨成缓坡形;焊接工艺要求焊接必须采用全焊透工艺,并严格按照焊接作业指导书要求进行;不得在焊件表面引弧和试验电流;焊接过程中应确保起弧和收弧的质量,收弧时应填满弧坑,多层焊的层间接头应错开30～50mm;除焊接工艺有特殊要求外,每条焊缝应连续焊完,若因故被迫中断,应采取缓冷等防止裂纹措施,再焊时必须检查,确认无裂纹后方可继续施焊;焊接完毕后,应及时将焊缝表面的熔渣及附近的飞溅物清理干净;公称直径等于或大于500mm的管道宜采用双面成形的焊接工艺或在焊缝内侧根部进行封底焊;管子焊接时要防止管内穿堂风;7 焊接质量检验焊缝应在焊完后立即祛除渣皮,飞溅物,清理干净焊缝表面,然后进行焊缝外观检查;焊缝外观应成形良好,宽度每边坡口边缘2mm为宜,角焊缝高度应符合设计规定,外形应平滑过渡;焊缝表面质量应符合下列要求：1 不得有裂纹,未熔合,气孔,夹渣,飞溅存在；2 碳钢管道焊缝咬边深度不应大于,连续咬边长度不应大于100mm,且焊缝两侧咬；3 边总长度不大于该焊缝长度10%；4 焊缝表面不得低于母材表面；焊缝余高△h 100%射线探伤焊缝△h≤1+ 且≯2mm其余焊缝△h≤1+ 且≯3mm注：b1---焊接接头坡口最大宽度焊缝内部无损检测缺陷等级评定应按压力容器无损检测GB4730-94的规定进行;管道焊缝X-射线探伤检验数量应符合下列规定;设计对管道焊缝X-射线探伤要求应遵照执行1、可燃、有毒介质管道,设计压力P< ,设计温度-29℃≤t<400℃其X-射线探伤比例为10%,Ⅱ级合格;2、SHC级管道X-射线探伤比例为5%,Ⅲ级合格;3、≤P≤,t≤370℃中压蒸汽和凝液管道焊缝探伤比例为10%;4、输送P≤,t≤400℃非可燃,无毒介质管道焊缝不需射线探伤;要求焊缝射线探伤管道,其固定口探伤比例应占抽检比例40%;5、当需要在管道焊缝上开孔或开孔补强时,应对开孔直径倍范围焊缝或补强板覆盖焊缝进行X-射线探伤,其合格等级同原焊缝要求,确认合格后方可开孔,补强板覆盖焊缝应磨平;焊缝射线探伤百分率为每一焊工焊接的同材料类别,同管道级别管线编号管道的焊接接头射线探伤百分率,且不少于一道焊缝;当管道公称直径等于或大于500mm时,其焊缝射线探伤的百分率应按每条焊缝长度计算;角焊缝表面应按设计文件的规定,进行磁粉或液体渗透探伤;抽样检测的焊缝由质检员会同总包监理单位根据焊工和现场情况随机确定;但抽样应涉及到不同管径;同一管线焊缝抽样检验,若有不合格时,应按该焊工不合格数加倍检验,若仍不合格,再按不合格焊缝加倍检验,若仍有不合格则全部检验;不合格焊缝同一部位的返修次数,碳钢不得超过三次;无损检测完成后,应填写相应的检测报告;进行无损探伤的管道应在单线图上注明焊缝编号,焊工代号,无损探伤方法,返修焊缝位置,扩探焊缝位置等可追溯性标识;8 焊缝返修焊缝返修应严格执行焊缝返修工艺措施,返修工艺与原工艺基本相同焊缝缺陷应用砂轮打磨清除并修磨成适合补焊形状,确认缺陷清楚后方可补焊;返修后返修焊缝应用原检测方法检验,其质量要求与原焊缝相同;焊缝焊完后应在管道焊缝附近做出明显标识,注明管线号,焊口号,焊工号以及其他规定的标识;不合格焊缝同一部位的返修次数不能超过3次;9 安全技术措施焊机外壳必须有良好的接地、焊接电缆和钳把绝缘可靠,要安装防电击开关;焊机要经常维修、保养,保持良好的运行状态;加强个人防护,焊工必须穿工作服,戴皮手套,穿绝缘鞋,戴面罩;雨、雪天严禁室外操作,在潮湿地面上施焊时,应加绝缘板;在压力管道内、井下、坑道等场所施焊时,焊接前应排除易燃、易爆、有害气体,经检查确认合格后,打开端口和进出口,由专人监护,方可进入施焊;高空作业要系安全带,设安全网,戴安全帽;作业场所应备有消防器材,一旦发生火灾,要首先切断电源;。
焊接作业指导书完整版
焊接作业指导书一、焊前准备规定1、检查焊接电流：在等速送丝下使用平硬特性直流电源，极性采用直流反接。
2、检查送丝系统：推丝式送丝机构要求送丝软管不宜过长（2～4m之间），确保送丝无阻。
3、检查焊枪：检查导电咀是否磨损，若超标则更换。
出气孔是否出气通畅。
4、检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。
5、检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。
检查CO2气体纯度（应大于99.5%，含水量和含氮量均不超过0.1%），压力降至0.98Mpa时，禁止使用。
6、检查施焊环境：确保施焊周围风速小于 2.0m/s。
7、清理工件表面：焊前清除焊缝两侧100mm以内的油、污、水、锈等，重要部位要求直至露出金属光泽。
8、检查焊接工艺指导书（或焊接工艺卡）是否与实际施条件相符，严格按工艺指导书调节施焊焊接规范。
二、施焊操作规定1、根据CO2气体保护半自动焊根据焊枪不同依说明书操作。
2、引弧采用直接短路法接触引弧，引弧前使焊丝端头与焊件保持2～3mm的距离，若焊丝头呈球状则去掉。
3、施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。
4、熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。
5、焊缝接头连接采用退焊法。
6、尺量采用左焊法施焊。
7、摆动与不摆动参照工艺指导书或根据焊件厚度及材质热输入要求定。
8、对T型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。
9、严格按工艺指导书要求正确选择焊接顺序，减小焊接变形和焊后残余应力。
10、焊后关闭设备电源，用钢丝刷清理焊缝表面，目测或用放大镜观察焊缝表面是否有气孔、裂纹、咬边等缺陷，用焊缝量尺测量焊缝外观成形尺寸。
三、焊接参数规范规定1、焊接工艺参数控制：在焊接工艺指导书下的重要焊缝必需严格按工艺卡所示参数施焊。
对未明确指定工艺参数的焊缝施焊时按如下要求施焊：2、焊丝直径：根据焊件厚度、焊接位置及生产进度要求综合考虑。
焊接作业指导书

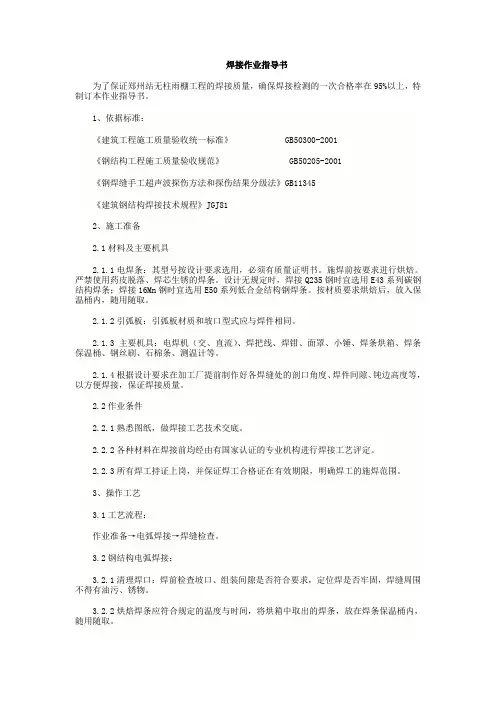

焊接作业指导书为了保证郑州站无柱雨棚工程的焊接质量，确保焊接检测的一次合格率在95%以上，特制订本作业指导书。
1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢结构工程施工质量验收规范》 GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345《建筑钢结构焊接技术规程》JGJ812、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。
施焊前按要求进行烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条。
按材质要求烘焙后，放入保温桶内，随用随取。
2.1.2引弧板：引弧板材质和坡口型式应与焊件相同。
2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。
2.1.4根据设计要求在加工厂提前制作好各焊缝处的剖口角度、焊件间隙、钝边高度等，以方便焊接，保证焊接质量。
2.2作业条件2.2.1熟悉图纸，做焊接工艺技术交底。
2.2.2各种材料在焊接前均经由有国家认证的专业机构进行焊接工艺评定。
2.2.3所有焊工持证上岗，并保证焊工合格证在有效期限，明确焊工的施焊范围。
3、操作工艺3.1工艺流程：作业准备→电弧焊接→焊缝检查。
3.2钢结构电弧焊接：3.2.1清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
3.2.2烘焙焊条应符合规定的温度与时间，将烘箱中取出的焊条，放在焊条保温桶内，随用随取。
3.2.3焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择合适的焊接电流，保证焊条直径，焊接电流，焊接速度，焊接电弧长度等。
3.2.4引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。
焊接作业指导书

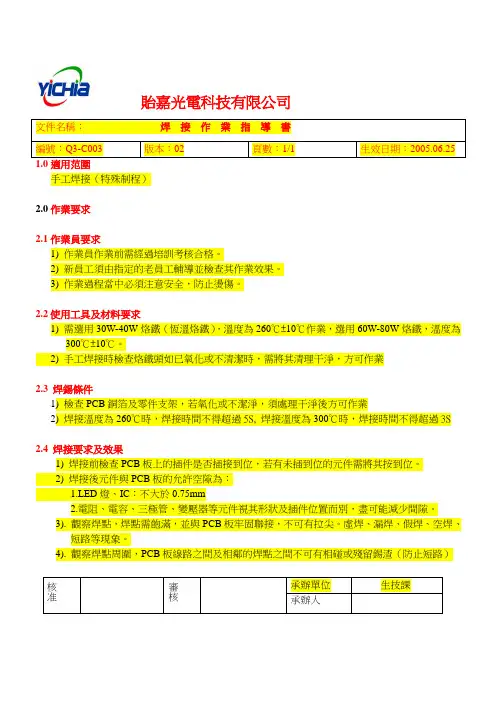

貽嘉光電科技有限公司
1.0適用范圍
手工焊接（特殊制程）
2.0作業要求
2.1作業員要求
1) 作業員作業前需經過培訓考核合格。
2) 新員工須由指定的老員工輔導並檢查其作業效果。
3) 作業過程當中必須注意安全，防止燙傷。
2.2使用工具及材料要求
1) 需選用30W-40W烙鐵（恆溫烙鐵），溫度為260℃±10℃作業，選用60W-80W烙鐵，溫度為
300℃±10℃。
2)手工焊接時檢查烙鐵頭如已氧化或不清潔時，需將其清理干淨，方可作業
2.3 焊錫條件
1) 檢查PCB銅箔及零件支架，若氧化或不潔淨，須處理干淨後方可作業
2) 焊接溫度為260℃時，焊接時間不得超過5S,焊接溫度為300℃時，焊接時間不得超過3S
2.4 焊接要求及效果
1) 焊接前檢查PCB板上的插件是否插接到位，若有未插到位的元件需將其按到位。
2) 焊接後元件與PCB板的允許空隙為：
1.LED燈、IC：不大於0.75mm
2.電阻、電容、三極管、變壓器等元件視其形狀及插件位置而別，盡可能減少間隙。
3). 觀察焊點，焊點需飽滿，並與PCB板牢固聯接，不可有拉尖。
虛焊、漏焊、假焊、空焊、
短路等現象。
4). 觀察焊點周圍，PCB板線路之間及相鄰的焊點之間不可有相碰或殘留錫渣（防止短路）。
焊接作业指导书
焊接作业指导书〔一〕、电焊作业指导书为确保生产、安装和服务的质量，使生产过程在受控状态下进行，根据国家职业技能鉴定教材内容，结合我处电焊作业实际情况，特制定电焊作业工艺标准。
一、对人员、设备、安全的要求1、对从事电焊作业的人员，必须经过培训、考试合格、取得国家颁发的特殊工种操作证方能上岗作业。
2、从事电焊作业的人员，必须按照GB9448—88《焊接与切割》的要求，正确执行安全技术操作规程。
3、应确认电焊机技术状况良好。
氧气、乙炔、发生器，经专业部门检查合格，方能投入使用。
二、手工电弧焊的工艺参数焊接工艺参数〔焊接标准〕是指焊接时，为保证焊接质量而选定的诸物理量。
A、焊接位置的种类：1、平焊：平焊是在水平面上任何方向进行焊接的一种操作方法。
由于焊缝处在水平位置，溶滴主要靠自重过度，34操作技术比较容易掌握，可以选用较大直径焊条和较大焊接电流，生产效率高，因此在生产中应用较为普遍。
如果焊接工艺参数选择和操作不当，打底时容易造成根部焊瘤或未焊透，也容易出现熔渣或熔化金属混杂不清或溶渣超前而引起的夹渣。
常用平焊有对接平焊、T形接头平焊和搭接接头平焊。
2.立焊：是在垂直方向焊接的一种操作方法。
由于重力的作用，焊条熔化形成的熔滴和熔池中的金属会滴落下来，使焊缝难以成形，影响质量。
因此，立焊所用的焊条直径和焊接电流应小于平焊，并应采用短弧焊接。
3.横焊：是在垂直面上焊接横焊缝的一种操作方法。
由于熔融金属的重力，很容易流下来，产生各种缺陷。
因此，应采用短弧焊接，并选择较小直径的焊条、较小的焊接电流和合适的带材输送方式。
4、仰焊：焊缝位于燃烧电弧的上方，焊工在仰视位置进行焊接。
仰焊劳动强度大，是最难焊的一种焊接位置。
由于仰焊时，熔化金属在重力作用下较易下淌，溶池形状和大小不易控制，容易出现夹渣。
未焊透，凹陷现象，运条困难，外表不易焊得平整。
焊接时，必须正确选用焊条直径和焊接35电流，以便减少溶池的面积，尽量使用厚药皮焊条和维持最短的电弧，有利于溶滴在很短时间内过渡到溶池中，促使焊缝成形。
焊接作业指导书
焊接作业指导书
焊接是一种常见的金属加工方法，广泛应用于工业生产和维修领域。
为了确保焊接作业的安全和质量，制定一份详细的焊接作业指导书是非常重要的。
本文将介绍焊接作业指导书的内容和要点。
一、焊接作业指导书的概述
1.1 焊接作业指导书的作用
1.2 编写焊接作业指导书的重要性
1.3 焊接作业指导书的内容要点
二、焊接前的准备工作
2.1 检查焊接设备和工具的完好性
2.2 确认焊接材料和焊接方法
2.3 确保焊接区域的安全和通风
三、焊接操作步骤
3.1 清洁焊接区域
3.2 调节焊接设备和参数
3.3 进行焊接操作并监控焊接质量
四、焊接后的处理和检查
4.1 清理焊接残渣和烟尘
4.2 检查焊接接头的质量
4.3 记录焊接过程和结果
五、焊接作业的安全注意事项
5.1 穿戴必要的个人防护装备
5.2 遵守焊接作业规程和操作规范
5.3 灭火器材的准备和使用
通过制定和执行焊接作业指导书，可以有效提高焊接作业的质量和安全性，减少事故发生的可能性。
在进行焊接作业时，务必严格按照指导书的要求进行操作，确保每一个环节都符合标准和规范，做到安全生产，质量可靠。
