X-CT成像的物理原理和扫描方式
x-ct的成像原理
x-ct的成像原理
x-ct（x射线计算机断层成像）是一种医学成像技术，它利用射线穿透物体获取内部结构的详细图像。
x-ct的成像原理是基于射线的吸收不均匀性。
在进行x-ct扫描时，患者将被置于一个环形装置中，该装置内被装有一个旋转的x射线源和一个感应器。
x射线源释放出强大的x射线束，穿过患者的身体，并被感应器所接收。
由于不同组织和结构对x射线的吸收程度不同，因此x-ct能够通过测量射线被吸收的程度来获得关于组织结构的信息。
具体而言，x射线穿过患者身体时，射线会与组织中的原子发生相互作用。
高密度组织（如骨骼）会更多地吸收x射线，而低密度组织（如肌肉和脂肪）会较少吸收。
感应器会测量通过患者身体的射线束数量的变化，并将这些数据传输到计算机中。
计算机会利用这些数据进行处理，以重建出一个三维的图像。
在重建过程中，计算机会对不同角度和位置的x射线束进行处理和分析，从而得到横截面图像。
这些图像可以显示出组织的密度和结构。
医生可以通过这些图像来评估病变、损伤或其他内部结构的情况。
总的来说，x-ct的成像原理是通过测量x射线在不同组织中的吸收程度来获取内部结构的图像。
这种技术在医学诊断中应用广泛，能够提供准确、详细的图像信息，帮助医生进行诊断和治疗决策。
ct成像物理原理
ct成像物理原理CT成像物理原理引言：计算机断层扫描（CT）是一种常用的医学成像技术，它通过利用X 射线的物理特性，结合计算机图像处理技术，可以获得人体内部的详细图像。
本文将介绍CT成像的物理原理，包括X射线的产生、传播和探测。
一、X射线的产生X射线是一种电磁辐射，它是通过高速电子的碰撞来产生的。
在CT 设备中，通常使用X射线管产生X射线。
X射线管由阴极和阳极组成，阴极发射出高速电子，经过加速后击中阳极。
当电子与阳极碰撞时，它们的动能被转化为X射线的能量。
二、X射线的传播X射线在物体中的传播是一个复杂的过程。
X射线在物体中的传播路径受到物体的组织密度、原子序数和厚度的影响。
当X射线通过物体时，它会被吸收、散射或穿透。
组织密度越大、原子序数越高的物质对X射线的吸收越强，因此在CT图像中会显示为高密度结构。
而对于低密度结构，X射线的穿透能力较强，因此在CT图像中会显示为低密度结构。
三、X射线的探测CT设备中的探测器用于测量通过物体的X射线的强度。
常见的探测器有闪烁晶体探测器和气体探测器。
闪烁晶体探测器由闪烁晶体和光电倍增管组成，当X射线通过闪烁晶体时，晶体会发光，光电倍增管将光信号转化为电信号进行测量。
气体探测器则使用气体放大器将X射线转化为电信号。
探测器将测量到的信号传送给计算机进行处理，最终生成CT图像。
四、CT图像重建CT图像的重建是CT成像的关键步骤。
在CT成像过程中，X射线从不同角度通过物体，探测器会测量到不同方向上的投影数据。
计算机通过重建算法将这些投影数据转化为具有空间信息的图像。
常用的重建算法有滤波反投影算法和迭代重建算法。
滤波反投影算法先对投影数据进行滤波处理，然后通过反投影将数据映射到图像空间。
迭代重建算法则使用迭代优化的方法，逐步改善图像的重建质量。
五、CT图像的应用CT成像技术在医学诊断中有着广泛的应用。
CT图像可以提供人体内部的详细结构信息，帮助医生进行疾病的诊断和治疗。
例如，在肿瘤检测中，CT图像可以清晰显示肿瘤的位置和大小，为手术治疗提供重要的参考。
x ct成像原理
x ct成像原理
CT (计算机断层) 成像是一种使用X射线进行扫描的放射性成
像技术，能够提供人体内部的详细横断面图像。
它结合了X
射线技术和计算机图像处理，能够产生高分辨率的图像，并能够显示不同组织结构的密度差异。
CT 扫描利用X射线的吸收原理。
当X射线通过人体时，会被
不同组织结构中的不同原子吸收。
硬组织（如骨骼）会吸收更多的X射线，而软组织（如肌肉和脂肪）则吸收较少的X射线。
扫描时，X射线源会在扫描区域周围旋转，而患者则位于射线和检测器之间。
检测器会测量通过患者后剩余的X射线，并将其转化为电信号。
接收到的电信号会传输到计算机中进行处理。
计算机会分析和处理这些信号，然后生成一个图像。
在CT扫描中，将患者分
解成许多平行的横断面，同时测量每个横断面上的吸收量。
最后，这些吸收量被转化为图像上的灰度值，形成人体的横断面图像。
通过对不同角度的横断面进行测量和组合，计算机可以创建出一个三维图像，从而更全面地呈现患者的解剖结构。
医生可以通过CT图像来检测和诊断病变，如肿瘤、骨折、感染或出血等。
此外，CT扫描还可以提供有关血管和器官功能的信息。
总的来说，CT成像的原理是利用X射线的吸收差异，通过测
量吸收量并进行计算机图像处理，生成人体内部的横断面图像。
这种技术提供了医生对患者内部结构进行详细分析和诊断的重要工具。
xray和ctscan原理
xray和ctscan原理X射线和CT扫描是医学影像学中常用的两种技术，它们通过利用射线对人体进行扫描，可以提供关于人体内部结构和异常情况的详细图像。
下面将详细介绍X射线和CT扫描的原理。
1.X射线原理：X射线是由X射线管产生的高能电磁波，其波长在0.01至10纳米之间。
X射线在人体组织中的传播受到组织密度和成分的影响。
当X射线通过人体时，会被组织吸收或散射。
吸收和散射程度取决于组织的密度和原子序数。
对于高密度的组织（如骨头），X射线会被吸收，显示为明亮的区域。
对于低密度的组织（如肌肉和脂肪），X射线会相对较少地被吸收，显示为较暗的区域。
X射线成像的过程如下：第一步是将X射线管放置在需要扫描的区域上方或侧面，然后通过散射和吸收，X射线会达到另一侧的感光器材料上。
感光器材料（如胶片或数字感光器）会记录下X射线通过人体的情况。
然后通过显影等处理，图像会在胶片上显示出来。
2.CT扫描原理：CT扫描的过程如下：首先，患者会被放置在转盘上，转盘会旋转将患者放置在扫描环的中央。
然后，X射线管和探测器环会开始旋转，X射线从不同角度照射到患者身上，并且经过患者的身体后被探测器记录下来。
探测器会将X射线的吸收数据转化成电信号，并将其发送到计算机。
计算机会根据这些数据进行重建，生成横断面图像，这些图像可以显示人体内部的不同层面，如骨骼、器官和血管。
计算机还可以进一步处理图像，使其更加清晰和详细。
CT扫描比X射线成像提供更多的信息，因为它可以提供多个不同的切片图像，并且在重建过程中可以应用不同的滤波算法，以改善图像质量。
3.X射线和CT扫描的应用：X射线和CT扫描广泛应用于医学诊断和治疗过程中。
它们可以用于检测损伤、确定疾病的病因和定位等。
例如，在骨折检查中，医生可以使用X射线来确定骨折的位置和严重程度。
在CT扫描中，医生可以通过观察器官的形态和结构来评估疾病的状态。
此外，CT扫描还可以用于引导手术过程，如引导穿刺、导航和放射治疗等。

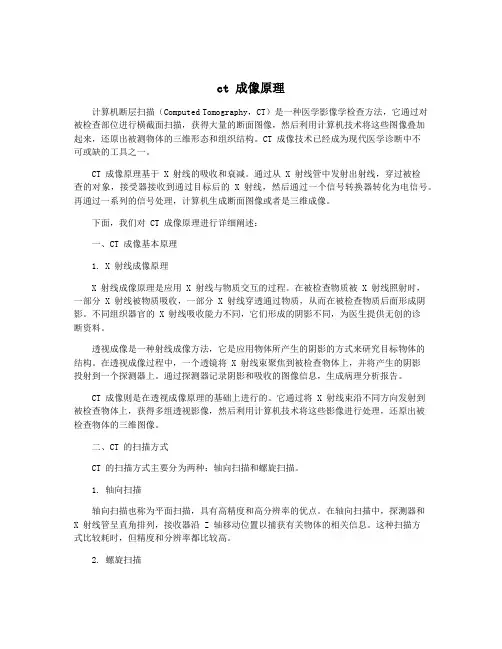

ct 成像原理
ct 成像原理计算机断层扫描（Computed Tomography，CT）是一种医学影像学检查方法，它通过对被检查部位进行横截面扫描，获得大量的断面图像，然后利用计算机技术将这些图像叠加起来，还原出被测物体的三维形态和组织结构。
CT 成像技术已经成为现代医学诊断中不可或缺的工具之一。
CT 成像原理基于 X 射线的吸收和衰减。
通过从 X 射线管中发射出射线，穿过被检查的对象，接受器接收到通过目标后的 X 射线，然后通过一个信号转换器转化为电信号。
再通过一系列的信号处理，计算机生成断面图像或者是三维成像。
下面，我们对 CT 成像原理进行详细阐述：一、CT 成像基本原理1. X 射线成像原理X 射线成像原理是应用 X 射线与物质交互的过程。
在被检查物质被 X 射线照射时，一部分 X 射线被物质吸收，一部分 X 射线穿透通过物质，从而在被检查物质后面形成阴影。
不同组织器官的 X 射线吸收能力不同，它们形成的阴影不同，为医生提供无创的诊断资料。
透视成像是一种射线成像方法，它是应用物体所产生的阴影的方式来研究目标物体的结构。
在透视成像过程中，一个透镜将 X 射线束聚焦到被检查物体上，并将产生的阴影投射到一个探测器上。
通过探测器记录阴影和吸收的图像信息，生成病理分析报告。
CT 成像则是在透视成像原理的基础上进行的。
它通过将 X 射线束沿不同方向发射到被检查物体上，获得多组透视影像，然后利用计算机技术将这些影像进行处理，还原出被检查物体的三维图像。
二、CT 的扫描方式CT 的扫描方式主要分为两种：轴向扫描和螺旋扫描。
1. 轴向扫描轴向扫描也称为平面扫描，具有高精度和高分辨率的优点。
在轴向扫描中，探测器和X 射线管呈直角排列，接收器沿 Z 轴移动位置以捕获有关物体的相关信息。
这种扫描方式比较耗时，但精度和分辨率都比较高。
2. 螺旋扫描螺旋扫描则是在轴向扫描的基础上，实现了更高的扫描速度和更低的辐射剂量。
在螺旋扫描中， X 射线和探测器是旋转的，以产生螺旋扫描。
医学影像技术及其物理原理
医学影像技术及其物理原理医学影像技术是一种用于检查和诊断人体内部结构和功能的方法。
它通过使用不同的成像技术来获取人体内部的图像，帮助医生观察和分析人体的各个部位，以便做出准确的诊断和治疗计划。
以下是医学影像技术的一些主要类型及其物理原理的简要介绍：1.X射线成像（X-ray）：–物理原理：X射线是一种高能量的电磁辐射，能够穿透人体组织。
当X射线穿过人体时，会被不同密度的组织吸收不同程度，形成图像。
–应用：用于检查骨折、肺部疾病、消化系统疾病等。
2.计算机断层扫描（CT）：–物理原理：CT扫描使用X射线从多个角度扫描人体，然后通过计算机处理这些数据，生成横截面图像。
–应用：用于检查头部、胸部、腹部、脊柱等部位的疾病。
3.磁共振成像（MRI）：–物理原理：MRI利用强磁场和无线电波来激发人体内的氢原子核，产生信号，通过计算机处理生成图像。
–应用：用于检查脑部、脊髓、关节、肌肉等部位的疾病。
4.正电子发射断层扫描（PET）：–物理原理：PET扫描使用放射性药物注入体内，药物会被体内的细胞吸收，然后通过发射正电子与电子结合产生光子，被探测器检测，生成图像。
–应用：用于检查肿瘤、神经系统疾病等。
5.单光子发射计算机断层扫描（SPECT）：–物理原理：SPECT扫描与PET类似，也是使用放射性药物注入体内，通过探测药物发射的伽马射线来生成图像。
–应用：用于检查心脏、脑部、甲状腺等部位的疾病。
6.超声波成像（Ultrasound）：–物理原理：超声波成像利用高频声波在人体内部传播，当声波遇到不同密度的组织时会产生回声，通过计算机处理回声信号生成图像。
–应用：用于检查腹部、妇科、产科、心脏等部位的疾病。
7.核磁共振成像（NMR）：–物理原理：NMR成像与MRI类似，利用强磁场和无线电波来激发人体内的氢原子核，产生信号，通过计算机处理生成图像。
–应用：主要用于医学研究，较少用于临床诊断。
以上是医学影像技术的一些主要类型及其物理原理的简要介绍。
ct造影检查原理
ct造影检查原理
CT造影检查是一种医学影像学技术，通过向患者体内注射特定剂量的造影剂，结合X射线成像进行检查和诊断。
其原理如下：
1. X射线成像原理：X射线是一种高能电磁辐射，通过穿透人体组织产生影像。
X射线投射到人体上时，会被组织吸收、散射或透射。
骨骼组织吸收X射线多，散射少，呈现亮白色；而软组织则吸收较少，散射较多，呈现灰白色或深灰色。
2. 造影剂原理：为了增强特定组织或器官的可见度，需要向患者体内注射一种叫做造影剂的物质。
造影剂具有高密度和吸收X射线能力较强的特点，能够有效地吸收X射线并反映在成像上。
这样，当在CT扫描过程中使用造影剂时，注射的区域就会以高亮度显示。
3. 注射器与扫描设备：在CT影像检查中，将造影剂通过注射器插入患者体内，通常会选择静脉注射。
当造影剂进入血液循环后，它会随着血液流动到达特定的组织或器官。
随后，通过CT扫描设备对该区域进行连续的X射线扫描，并将收集到的数据进行图像重建。
4. 图像生成与诊断：CT扫描设备会收集到大量关于患者体内组织结构和造影剂分布的数据。
通过计算机处理和图像重建，将这些数据转化为二维或三维的图像。
医生可以通过分析这些图像进行诊断，观察器官的形态、位置和异常情况。
总结来说，CT造影检查通过注射含有高密度造影剂的体内成分，结合X射线成像原理，能够增强特定组织或器官的可见度，从而帮助医生进行准确的诊断与治疗。
CT工作原理
CT工作原理引言概述：计算机断层扫描（CT）是一种常用的医学成像技术，它利用X射线和计算机算法来生成人体内部的详细图像。
本文将介绍CT的工作原理，包括X射线的产生、扫描过程、图像重建和应用领域等方面。
正文内容：1. X射线的产生1.1 X射线管：通过向阴极加热来产生电子，然后通过加速电压将电子加速到阳极，当电子撞击阳极时，产生X射线。
1.2 X射线谱：X射线的能量范围称为X射线谱，不同能量的X射线在人体组织中的穿透能力不同。
2. CT扫描过程2.1 准备：患者躺在扫描床上，需要保持静止。
2.2 扫描：X射线管和探测器围绕患者旋转，同时发射和接收X射线，形成一系列的投影图像。
2.3 数据采集：探测器将每个投影图像转换为电信号，并传输给计算机进行处理。
2.4 重建：计算机利用数学算法将投影图像重建为横断面图像。
2.5 图像处理：通过图像处理算法，可以增强图像的对比度和细节，以提高诊断准确性。
3. CT图像重建3.1 过滤和反投影：计算机对每个投影图像进行滤波和反投影处理，得到初始的重建图像。
3.2 重建算法：常用的重建算法包括滤波反投影算法、迭代重建算法等。
3.3 重建图像质量：重建图像的质量取决于扫描参数、重建算法和图像处理等因素。
4. CT的应用领域4.1 临床诊断：CT可以用于检测肿瘤、骨折、脑卒中等疾病，提供准确的诊断依据。
4.2 术前规划：CT可以提供三维图像，帮助医生进行手术规划和模拟操作。
4.3 医学研究：CT在医学研究中广泛应用，可以观察人体解剖结构和病理变化。
5. CT的发展趋势5.1 剂量控制：为了减少辐射剂量对患者的影响，研究人员正在开发新的技术和算法来降低剂量。
5.2 快速扫描：随着计算机处理能力的提高，CT扫描速度越来越快，可以在很短的时间内完成扫描。
5.3 多模态成像：CT和其他成像技术的结合，可以提供更全面、准确的诊断信息。
总结：CT工作原理是基于X射线的产生、扫描过程、图像重建和应用领域等方面的原理。
