薄膜电池与晶硅电池对比[1]
晶硅太阳能与薄膜太阳能区别
1、晶硅电池:
晶硅电池包括单晶硅和多晶硅，其中多晶硅电池占主导地位，且技术最为成熟。
优势：
晶硅电池的光电转化率更高，国内晶硅电池转化率也已达到了17%到19%。
晶硅电池技术发展得较为成熟，企业不需频繁进行技术改造。
晶硅电池的设备投资较低，国产设备已经可以满足电池片生产线大部分的需求。
晶硅技术的另一优势在于成熟的生产工艺。
目前大部分单晶硅电池片厂商良品率可达98%以上，而多晶硅电池片生产的良品率也在95%以上。
劣势：
产业链工艺复杂，成本大幅度降低的可能不大。
原材料成本波动幅度较大，近年来国际市场上的多晶硅接连上演过山车的行情。
硅产业是一个高污染、高耗能的产业，存在政策调整风险。
2、薄膜电池:
薄膜电池是在玻璃、不锈钢等物质表面附上几微米后的感光材料制成。
优势：薄膜电池用材料少、制造工艺简单、耗能少、可大面积连续生产，并可采用玻璃或不锈钢等低成本材料作为衬底。
薄膜电池现已发展出多种技术路线，其中CIGS（铜铟镓硒）薄膜太阳能技术、柔性薄膜光伏模块技术等已取得阶段性成果，与晶硅电池光电转化率上的差距正在逐渐缩小。
薄膜电池弱光响应较好，因此特别适合应用于沙漠光伏电站。
以薄膜太阳能电池为主要部件的光伏系统，能够很好的实现光伏建筑一体化。
劣势：
薄膜电池的光电转化率偏低，一般只有8%左右。
薄膜电池的设备和技术投资
是晶硅电池的数倍。
薄膜电池组件生产的良率不尽如人意。
非/微晶硅薄膜电池组件的良品率目前只在60%左右。
CIGS电池组主流厂商也只到65%。
晶硅和薄膜组件结构
晶硅和薄膜组件结构
晶硅组件是一种太阳能电池组件，由晶硅材料制成。
晶硅材料是一种半导体材料，具有良好的光电转换性能。
晶硅组件的结构包括以下几个部分：
1. 表面玻璃：晶硅组件的顶部覆盖着一层透明的玻璃，用于保护内部的电池芯片。
2. 透明导电膜：在表面玻璃下方，有一层透明导电膜，通常采用氧化锡或氧化铟锡等材料制成，用于收集光电池产生的电流。
3. P-N结：在透明导电膜下方，有一层P-N结，由P型硅和N型硅材料组成。
P型硅材料中的杂质含有三价元素，如硼，使其带正电荷；N型硅材料中的杂质含有五价元素，如磷，使其带负电荷。
P-N结的形成使得晶硅材料具有半导体的特性。
4. 金属电极：在P-N结的两侧，分别连接有金属电极，通常采用铝或银等导电性好的材料制成，用于收集电池产生的电流。
薄膜组件是另一种太阳能电池组件，与晶硅组件相比，薄膜组件的材料更加薄而灵活。
薄膜组件的结构包括以下几个部分：
1. 表面玻璃：薄膜组件的顶部也覆盖着一层透明的玻璃，用于保护内部的薄膜材料。
2. 透明导电膜：在表面玻璃下方，与晶硅组件类似，也有一层透明导电膜，用于收集光电池产生的电流。
3. 薄膜材料：在透明导电膜下方，有一层薄膜材料，通常采用非晶硅、铜铟镓硒（CIGS）或钙钛矿等材料制成。
这些材料具有较高的光电转换效率，同时也具有较高的柔韧性，可以适应不同形状的表面。
4. 金属电极：在薄膜材料的底部，也连接有金属电极，用于收集电池产生的电流。
总体而言，晶硅组件和薄膜组件都是通过光电效应将太阳光转化为电能的装置，它们的结构有些相似，但材料和制备工艺有所不同。

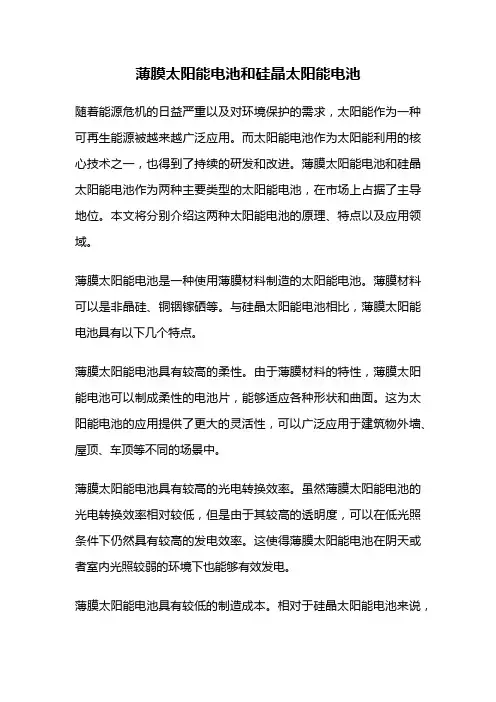

薄膜太阳能电池和硅晶太阳能电池
薄膜太阳能电池和硅晶太阳能电池随着能源危机的日益严重以及对环境保护的需求，太阳能作为一种可再生能源被越来越广泛应用。
而太阳能电池作为太阳能利用的核心技术之一，也得到了持续的研发和改进。
薄膜太阳能电池和硅晶太阳能电池作为两种主要类型的太阳能电池，在市场上占据了主导地位。
本文将分别介绍这两种太阳能电池的原理、特点以及应用领域。
薄膜太阳能电池是一种使用薄膜材料制造的太阳能电池。
薄膜材料可以是非晶硅、铜铟镓硒等。
与硅晶太阳能电池相比，薄膜太阳能电池具有以下几个特点。
薄膜太阳能电池具有较高的柔性。
由于薄膜材料的特性，薄膜太阳能电池可以制成柔性的电池片，能够适应各种形状和曲面。
这为太阳能电池的应用提供了更大的灵活性，可以广泛应用于建筑物外墙、屋顶、车顶等不同的场景中。
薄膜太阳能电池具有较高的光电转换效率。
虽然薄膜太阳能电池的光电转换效率相对较低，但是由于其较高的透明度，可以在低光照条件下仍然具有较高的发电效率。
这使得薄膜太阳能电池在阴天或者室内光照较弱的环境下也能够有效发电。
薄膜太阳能电池具有较低的制造成本。
相对于硅晶太阳能电池来说，薄膜太阳能电池的制造过程更加简单，材料成本也相对较低。
这使得薄膜太阳能电池在大规模生产时具有一定的竞争优势，能够更好地满足市场需求。
薄膜太阳能电池主要应用于一些对电池柔性性能要求较高的场合，如建筑一体化太阳能系统、便携式电子设备以及一些特殊形状的电池应用等领域。
它的柔性和透明性使得它可以与建筑物的外观融为一体，同时也可以为便携设备提供绿色能源。
硅晶太阳能电池是一种使用硅晶片制造的太阳能电池。
与薄膜太阳能电池相比，硅晶太阳能电池具有以下几个特点。
硅晶太阳能电池具有较高的光电转换效率。
由于硅晶材料的特性，硅晶太阳能电池的光电转换效率相对较高，可以达到20%以上。
这使得硅晶太阳能电池在光照充足的环境下具有较高的发电效率，能够提供更多的电能。
硅晶太阳能电池具有较长的使用寿命。
硅晶太阳能电池的材料稳定性较高，能够在较长的时间内保持较高的发电效率。
多晶硅VS薄膜太阳能电池的艰难选择
展的新趋势和新热点。 薄膜太阳能电池的前景广阔，但并不等于没有风险。目 ， 前 薄膜太阳 能电池在中国太阳能电池产业中的比重仅 占 ｌ％左右。未来 ｌ Ｏ ０年到 ２ Ｏ年，薄膜太阳能电
池也 不会 占据 太 阳能 电池 的主 导位置 ， 因为其技 术不够 成熟 。
２ ６
２１ 年 笫 ６ ００ 期
２１ 年 第 ６ ００ 期

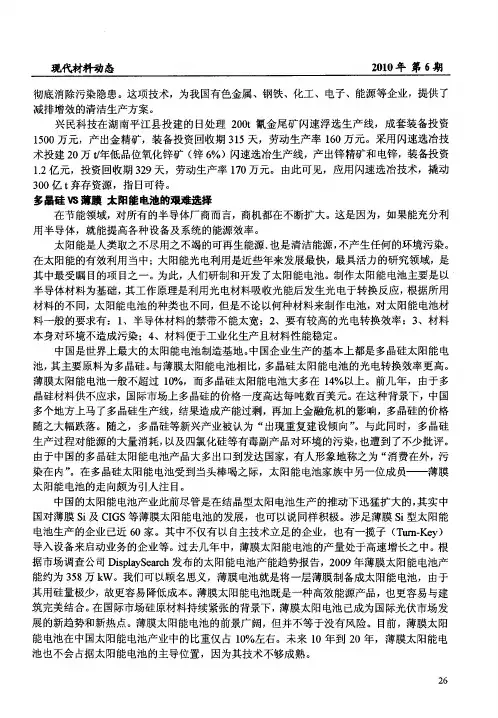

彻底消除污染隐患。这项技术，为我国有色金属、钢铁、化工、电子、能源等企业，提供了
减排 增效 的清洁 生产方 案 。 兴 民科技在湖南平江县投建的日处理 ２ ０ ０ｔ氰金尾矿闪速浮选生产线，成套装备投资
１０ ５０万元，产出金精矿，装备投资回收期 ３５天，劳动生产率 １０ １ ６ 万元。采用闪速选冶技 术投建 ２ 万 睥 低品位氧化锌矿 （ ６ ０ 锌 ％）闪速选冶生产线，产出锌精矿和 电锌，装备投资 １ 亿元，投资回收期 ３９ ． ２ ２ 天，劳动生产率 １０ ７ 万元。由此可见，应用 闪速选冶技术，撬动
３０亿 ｔ ０ 弃存 资源 ，指 日可 待 。
多晶硅 、 薄膜 太阳能电池的艰难选择 『 ｓ 在节能领域，对所有的半导体厂商而言，商机都在不断扩大。 这是因为，如果能充分利 用半 导体 ，就 能提高各 种设 备及系 统 的能源效 率 。 太 阳能是人 类取之 不尽用 之 不竭 的可再 生能源 ． 是清 洁 能源 ， 也 不产 生任何 的环境 污染 。 在太阳能的有效利用当中； 大阳能光电利用是近些年来发展最快， 最具活力的研究领域， 是 其 中最受 瞩 目的项 目之 一 。为此 ，人们研 制 和开发 了太 阳能 电池 。制 作太 阳 能 电池主 要是 以 半导体材料为基础， 其工作原理是利用光电材料吸收光能后发生光 电于转换反应， 根据所用 材料 的不 同，太 阳能 电池 的种类 也不 同，但 是不 论 以何种 材 料来制 作 电池 ，对太 阳能 电池材 料一般的要求有：ｌ 、半导体材料的禁带不能太宽；２ 、要有较高的光 电转换效率 ：３ 、材料 本身 对环境 不造成 污染 ；４ 、材料便 于工业 化生 产且材料 性 能稳定 。 中 国是世界上 最大 的太 阳能 电池 制造 基地 。 国企业 生 产 的基 本上 都是 多 晶硅太 阳能 电 中 池， 其主要原料为多晶硅。 与薄膜太阳能 电池相 比， 多晶硅太阳能电池的光电转换效率更高。 薄膜太 阳能 电池 一般不超 过 １％，而 多晶硅太 阳能 电池大 多在 ｌ％以上 。前几年 ，由于 多 ０ ４ 晶硅材料供不应求，国际市场上多晶硅的价格一度高达每吨数百美元 。 在这种背景下 ， 中国 多个地 方上 马 了多晶硅 生产线 ，结 果造成 产 能过 剩 ，再加上 金 融危 机 的影响 ，多晶硅 的价格
晶体硅太阳能电池和薄膜太阳能电池。
晶体硅太阳能电池和薄膜太阳能电池。
【摘要】晶体硅太阳能电池和薄膜太阳能电池是目前主流的太阳能电池技术。
晶体硅太阳能电池采用单晶硅或多晶硅制成，具有高转换效率和较长寿命的特点，广泛应用于家用光伏发电系统和大型光伏电站。
制造成本高和生产过程能耗大是其主要缺点。
薄膜太阳能电池利用薄膜材料制成，具有灵活性和轻便性，适用于建筑一体化等特殊场景。
但是转换效率较低，使用寿命短。
比较晶体硅太阳能电池和薄膜太阳能电池的效率、成本、适用场景等方面可见各有优劣。
未来，随着技术的进步和成本的下降，晶体硅和薄膜太阳能电池将继续发展，为清洁能源产业注入新动力。
【关键词】晶体硅太阳能电池、薄膜太阳能电池、原理、特点、应用、优缺点、比较、发展前景、总结。
1. 引言1.1 太阳能电池简介太阳能电池，也称为光伏电池，是一种能够将太阳能转化为电能的设备。
它是利用半导体材料的光电效应将太阳辐射直接转换为直流电的装置。
太阳能电池是清洁能源中的重要组成部分，具有环保、可再生和低碳的特点。
太阳能电池的核心部件是光伏电池片，其主要材料包括硅、硒化镉、铜铟镓硒等。
目前市场上主要有晶体硅太阳能电池和薄膜太阳能电池两类。
晶体硅太阳能电池具有较高的转换效率和稳定性，是目前主流的太阳能电池技术；而薄膜太阳能电池则具有柔性、轻便和生产成本低的优势。
太阳能电池的应用领域广泛，包括家用光伏发电系统、工业和商业用途，以及航天航空领域等。
随着太阳能产业的快速发展，太阳能电池的效率和成本不断提升，未来将在能源领域扮演越来越重要的角色。
1.2 晶体硅太阳能电池和薄膜太阳能电池介绍晶体硅太阳能电池是目前应用最广泛的太阳能电池技术之一。
它由大面积的单晶硅或多晶硅材料组成，通过将硅材料加工成光伏电池片并组装成电池组，从而将太阳能转化为电能。
晶体硅太阳能电池具有转换效率高、稳定性好、寿命长等优点，被广泛应用于屋顶光伏发电、太阳能光伏电站等领域。
薄膜太阳能电池是一种新型的太阳能电池技术，采用薄膜材料作为光伏电池片，相比于晶体硅太阳能电池，薄膜太阳能电池具有重量轻、柔软性好、制造成本低等优点。
薄膜太阳能电池组件与晶体硅电池组件对比
薄膜太阳能电池与晶体硅电池特点介绍商用的太阳能电池主要有以下几种类型：单晶硅太阳能电池、多晶硅太阳能 电池和薄膜太阳能电池。
薄膜电池目前常见有：非晶硅电池、碲化镉电池、铜铟 硒电池等。
上述各类型电池主要性能如下表1.1 所示。
表1.1 太阳能电池分类汇总表种 类 电池类型 商用效率实验室效率使用寿命优点单晶硅 14%～17%23% 25 年效率高 技术成熟晶硅电池多晶硅 13%～15%20.3% 25 年 效率较高 技术成熟非晶硅 6%～9% 13% 25 年弱光效应好 成本相对较低碲化镉 8%～10% 15.8% 25 年弱光效应好 成本相对较低薄膜电池铜铟硒 10%～13%15.3% 25 年弱光效应好 成本相对较低单晶硅、多晶硅太阳能电池具有制造技术成熟、产品性能稳定、使用寿命长、光电转化效率相对较高的特点；非晶硅薄膜太阳能电池具有弱光效应好，成本相对于硅太阳能电池较低的优点。
而碲化镉则由于原材料存在较严重的环保回收问题；铜铟硒电池则因原材料稀缺性、成品率低，其规模化生产受到限制。
一、非晶硅薄膜与晶体硅的区别1、非晶硅薄膜组件材料和制造工艺对环境友好，易于形成大规模生产能力；2、非晶硅薄膜组件品种多，用途广；3、非晶硅薄膜组件能更好的配合建筑分格，更能体现建筑美观；4、非晶硅薄膜组件具备弱光发电的性能；5、非晶硅薄膜组件透光性好，透光度可从5%到30%；6、非晶硅薄膜组件高温性能好，高温对发电性能的影响比晶体硅的小很多；7、晶体硅具有“热斑效应”，而阴影对非晶硅的影响很小；8、晶体硅组件光电转换效率较非晶硅薄膜组件稍高；9、晶体硅组件占地面积较非晶硅薄膜组件稍少；二、温度对输出功率的影响1、当工作温度为25℃时，两者均无功率损失；2、随着工作温度的不断上升，晶体硅的实际输出功率会出现大幅度下降，下降幅度约为非晶硅的3 倍；3、高温环境下，非晶硅材料的优势尤为明显。
温度系数（%/℃）组件类别开路电压 短路电流 最大功率 非晶硅 -0.34 0.018 -0.19晶体硅 -0.34 0.065 -0.43 三、弱光环境发电量的测试四、“热斑效应”的影响1、对于晶体硅太阳电池，小遮挡即可引起大功率损失，即“热斑效应”；2、阴影遮挡对于薄膜电池的影响要小得多。
薄膜电池与晶体硅电池比较
发电成本高是两大类太阳能电池的共性问题晶硅太阳能电池和薄膜太阳能电池是目前光伏市场的两种要产品，晶硅太阳能电池占据市场主流，约占90%左右的市场份额。
由于多晶硅生产工艺的属性决定了其产业链生产环节，尤其是多晶硅提纯中会存在高能耗、一些技术水平不高的企业甚至存在高污染问题。
而在应用中，晶硅太阳电池由于其温度效应和光谱响应范围窄的影响，使本来较高的光电转换效率大打折扣，从而影响光伏组件实际发电量。
薄膜太阳能电池因没有这些缺点应运而生，其不足在于转换效率相对较低，生产工艺复杂，生产设备昂贵，难以实现规模化生产。
发电成本高是两大类太阳能电池的共性问题。
中科院院士、北京大学物理学院教授甘子钊介绍说，薄膜太阳能电池家族主要包括硅基非晶硅(a-Si)、碲化镉(CdTe)、铜铟镓硒(CIGS)三大类薄膜太阳能电池。
铜铟镓硒薄膜太阳能电池具有生产成本较低、能耗低，污染小、不衰减、弱光性能好等特点，光电转换效率居各种薄膜太阳能电池之首，接近多晶硅太阳能电池，而耗材大大低于晶体硅电池，因此，被国际上称为“下一代非常有前途的新型薄膜太阳能电池”。
此外，该电池具有柔和、均匀的黑色外观，是对外观有较高要求建筑物BIPV应用的理想选择，如大型建筑物的玻璃幕墙等，在现代化高层建筑等领域有潜在的广泛市场。
但CIGS要实现大面积量产，提升效率和良品率，是必须攻克的难题。
河南燕垣光伏能源有限公司总工程师陆真冀具体介绍了CIGS薄膜电池的几大优势，他说，CIGS薄膜电池具有更低廉的发电成本，减少了材料消耗，薄膜电池的生产成本普遍低于晶硅电池；更优越的弱光性能同规模组件，薄膜电池一天的发电量比晶硅电池大约超出10%～20%；更加多样化的用途薄膜电池，可以发展出多用途的产品，比如柔性基底电池等等。
因此，也受到业内不少厂商的广泛关注，但主要都是大面积平板CIGS薄膜电池。
太阳能集电管应运而生CIGS太阳能集电管具有高效、廉价、有自主知识产权、设备能够国产化等一系列优点。
太阳能光伏薄膜组件和晶硅组件在非洲加纳的发电效果对比报告
薄膜组件和晶硅组件在加纳的发电效果对比报告xxxxxx公司xxxxxxx研究院2023年06月一、项目所在地1.地理位置加纳1000MWp太阳能光伏地面电站位于加纳北部地区Tamale市西南侧36km，Kusawgu一带，场区处于国道Yapei至Tamale北侧，距离Tamale市约36km，距离Yapei市区7km。
场区中心位于西经1°6'39"、北纬9°11'49"，场区海拔高度在120~135m 之间，地势平坦。
站址区紧邻Tamale至Yapei国道。
首期装机为150MWp。
2.气候特征加纳属热带气候，分雨季和旱季。
5-10月为雨季，11-4月为旱季。
3-4月气温最高，为23-35℃，最高可达43℃；8-9月较凉爽，为22-27℃，最低纬度15℃左右。
西南部年均降水量是1200-1800mm，北部600-1200mm。
空气湿度较大，保持在90%左右。
3.光照资源加纳是非洲太阳能资源较丰富的国家，太阳总辐射的空间分布总体分布趋势：总体来说，北部年值高于南部，散射辐射比例为北部小于南部。
北部地区年太阳总辐射量为5.3kWh/m2/d，除西部和南部沿海地区年太阳总辐射小于5kWh/m2/d以外，其他地区均在5kWh/m2/d以上。
其中，位于加纳最北部的上东与上西地区辐射量为 5.3-5.6kWh/m2/d，属加纳全国总辐射最多地区，其中上西地区年总量达5.6kWh/m2/d为加纳最高。
布朗阿哈福地区、阿萨帝地区等南部区域日照辐射量为低于5kWh/m2/d，西部个别地区低于4.6kWh/m2/d，尤其阿桑克兰瓜、恩奇一带低至3.1kWh/m2/d，为全国最低值区。
加纳太阳能总辐射及散射空间分布图见下图。
从宏观上看，本项目场址位于北部Tamale地区，在加纳全国境内太阳能资源较为丰富，散射比值较小，仅次于上东与上西地区，具备较大开发价值。
加纳太阳能资源分布图Tamale市位于加纳北部地区，太阳总辐射年总量为6800MJ/m2左右，大部分地区属于“资源很丰富区”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国西北地区(青海/新疆等地区)全年平均气温
资料提供:国家气象局发布气象数据
由西北地区全年气温数据评测出:
薄膜电池全年总发电量比晶体硅多
6~8%
其他晶体硅电池 Pmax (W) (Other c-Si) 971
1000W 太阳能电池全年发电量对比
GS-Solar非晶硅薄膜 电池
月份 12~2 3~5 6~8 9~11 平均温度 -10-4 ℃ 2-14 ℃ 16-24 ℃ 18-0 ℃ 工作温度 (白天) 8℃ Pmax （W) 986
874
temp. coeff.: -0.227%/ 0C
826
809
Temp. coeff.: -0.348% /0C
775
752
Temp. coeff.: BestSolar -0.45% /0C,
80
工作温度75℃下薄膜电池发电量比晶体硅多
(886-775) / 775 = 12.5%
其中：Pm为在实际工作温度下太阳电池的最佳输出功率； Pmo为在标准测量条件，太阳电池的最佳输出功率； α为最佳输出功率Pma的温度系数；T为太阳电池的实际工作温度。
30
附表一：
晶体硅和非晶硅电池的生产工艺比较
晶硅太阳电池产业链
单晶硅棒
硅材料提纯
切方
切片 电池制备 电池封装
多晶硅锭
切块
H2、O2、 HCl、Si
扩散炉
扩散炉
丝印机（3台）
丝印机（3台）
PECVD设备
PECVD设备
PECVD设备
烧结炉
烧结炉
老化炉
分选机
分选机
分选机
自动焊接机
自动焊接机
超声焊机
层压机
层压机
层压机
测试台
测试台
测试台
非晶硅电池与晶体硅电池工艺比较
单晶硅 多晶硅 非晶硅 氢氯化工艺 氢氯化工艺 氢氯化工艺 分馏工艺 热解(1100º C) 尾气回收 拉单晶(1400º C) 分馏工艺 热解(1100º C) 尾气回收 浇铸（1400º ） C 尾气回收 分馏工艺
晶体硅电池是夹在EVA中间
封装的双层玻璃更加坚固耐用 薄膜太阳能电池
透明玻璃 薄膜太阳能电池 EVA层 背板玻璃
晶体硅
钢化玻璃 EVA层 晶体硅太阳能电池 EVA层 TPT层压层
B
西北风沙大 风速 16米/秒
硬质材料坚固耐用 沙石对软性PET有损伤隐患
薄膜太阳能电池年发电量
温度性能佳 +10-12% 弱光性好 +8-9%
22
G.
GS-SOLAR薄膜太阳能电池的转换效率问题
23
用地面积比较（中国西部地区）
薄膜电池 5.5%（40W）的薄膜电池，10MW用地 620亩 7%（51W）的薄膜电池，10MW用地 490亩 8%（59W）的薄膜电池，10MW用地 430亩 10MW的晶硅电池 用地约为300亩 晶体硅电池
20 ℃
70 ℃ 45 ℃
972
897 954
939
798 910
B.
薄膜电池抗辐射性能远强于晶体硅
薄膜电池抗辐射性能远强于晶体硅
资料来源：美国NASA Lewis Center测试机构测试报告 （在美国航空航天设备中均使用薄膜电池）
C.
弱光环境下薄膜太阳电池比晶体硅发电量多
石英坩埚
SiC粉
石墨支架
钢丝
N2、O2、POCl3、 SiH4、氨气、Ar2、 NaOH、盐酸、硝 酸、氢氟酸、 TCA、异丙醇、 银浆、铝浆、银 铝浆
玻璃、EVA、 TPT、焊带、 接线盒
非晶硅太阳电池产业链
TCO玻璃
SiH4制备
非晶硅电池
封装
H2、O2、 HCl、Si
N2、氨气、Ar2、 电子清洗液、 SnO2、ZnO2、Al
￥1.80 ￥1.10 ￥1.30 ￥15.00 ￥15.00 100% ￥15.00
￥2.30
￥1.10 ￥0.67 ￥1.30 ￥15.00 ￥15.00 100% ￥15.00
20
F.
GS-SOLAR薄膜太阳能电池的技术升级及回报率
21
GS-SOLAR薄膜太阳能电池拥有更广阔的升级空间
------------------中国气象局大气成分观测与服务中心正研级高级工程师杨元琴
2009年4月24日的EOS/MODIS卫星资料监测
2009年 7月29日 格尔木市区照 片
在多风沙能见度低等条件下薄膜太阳能电池更能发挥出其特点 薄膜太阳能电池比单多晶效率提高
2%
薄膜太阳能电池
晶体硅太阳能电池
全年由于弱光特性薄膜太阳电池比晶体硅发电量多
8-9%
D.
风沙条件下薄膜太阳能电池比晶体硅发电量多
2%
我国西北部进入沙尘天气多发期
我国新疆等地出现了大范围的沙尘天气，柯坪、若羌等11个县（市）均出 现了浮尘或扬沙，在大风的共同影响下，部分县（市）一度出现了“天空落 土”现象。此次的大范围的沙尘天气确实标志着我国北方地区已进入沙尘暴 多发季节。
A
西北温差大 昼夜温差 10-25℃
双层玻璃收缩一致 收缩系数不一 易破损
薄膜电池不受EVA黄化影响 薄膜太阳能电池
透明玻璃 薄膜太阳能电池 EVA层 背板玻璃
晶体硅
钢化玻璃 EVA层 晶体硅太阳能电池 EVA层 TPT层压层
B
在强紫外线下 EVA易黄化
光电吸收层是在EVA上方
1、EVA黄化影响透光，造成功率下降。 2、晶体硅太阳电池组件寿命取决于EVA
（RMB/watt)
钧石模块/瓦 运输费 逆变器及配件 ￥5.00 ￥0.00 ￥2. 60
（RMB/watt)
￥7.03 ￥0.00 ￥2.60
土建及安装支架
电缆/连接器 安装人员 管理等其它费用 部件+劳动力 最终系统成本/瓦 系统构成 系统加权平均
￥3.30
烘干（X3：200º C） 烧结（200~800º C） 分选
烘干（X3：200º C） 烧结（200~800º C） 分选 老化（180º C）
焊接
焊接
汇流焊接
层压（150º C）
层压（150º C）
层压（150º C）
测试
测试
测试
非晶硅电池与晶体硅电池工艺比较
晶体硅电池
4次温度超过800º C的高温过程 5次温度低于400º C的低温过程 5次进入真空系统 3次进入真空系统
线锯切方
切方机(多线切割机)
玻璃清洗机
非晶硅电 池设备
的比较
9 10 11 12
线切片机
线切片机
喷沙去边机
硅片清洗
硅片清洗
硅片检测与分类
硅片检测与分类
石英坩埚制备
石英坩埚制备
13
石墨制备
石墨制备
14
硅片清洗与织构化（三次）
硅片清洗与织构化（三次）
15
等离子去边机
等离子去边机
16 17 18 19 20 21 22 23
GS-SOLAR薄膜太阳能电池与晶体硅
特点介绍
2009.03
A.
工作温度60℃ -75℃下薄膜电池发电量比晶体硅多
10-12%
2
工作温度60℃ -75℃下薄膜电池发电量比晶体硅多10-12%
日本SANYO公司评测报告显示：
环境气温28 ℃=
板工作温度75 ℃
3
由德国权威TUV评测报告显示：
1000W 太阳能电池因温度上升所引起的功率下降对比表
断头，切方 切片
破锭 切片
3（RCA）
3（RCA）
1（玻利清洗） CVD沉积TCO膜（400º C）
扩散(850º C)
扩散(850º C)
PECVD （350º C）
PECVD （450º C）
PECVD （180º C）
磁控溅射 丝网印刷 丝网印刷 激光切割（3次）
PECVD去边
PECVD去边
喷沙去边
晶体硅太阳电池
晶体硅太阳电池价格较贵、效率较高， 适合用在人口密度大、地价较贵的地区
温度性能佳 +10-12% 弱光性好 +8-9%
抗辐照性能好
工艺高度集成
环境适应性强 +2%
发电成本低
薄膜太阳能 电池
沙尘环境下更安全
转换效率有待提升
技术升级潜力巨大
谢
谢！
2009.03
附录一：温度影响计算
非晶硅太阳电池比单晶硅、多晶硅电池具有相对小的温度系数 非晶硅太阳电池最佳输出功率Pma的温度系数约为-0.19%,而单晶硅、多晶硅 电池最佳输出功率Pmc的温度系数约为-0.5%,当电池的工作温度升高时，两 种电池的最大功率输出都会下降，但下降幅度是不同的。它们都可以用以 下公式计算在不同的工作温度下太阳电池的最佳输出功率。 Pm = Pmo×[1+α（T -25℃）]
8-9%
日本SANYO公司晶体硅评测报告
GS-SOLAR太阳能薄膜电池TUV测试报告
全天太阳能 电池板发电 量对比
全年由于弱光 环境薄膜太阳 电池比晶体硅 发电量多
8-9%
1000W薄膜电池与晶体硅太阳能电池全天发电量
5:00 am. GS-SOLAR薄膜太 阳能电池 晶体硅太阳能电池 7:00 am. 9:00 am. 11:00am. 1:00 pm. 3:00 pm. 5:00 pm. 7:00 pm.
占用土地面积大
用地小
转换效率比较
薄膜电池 晶体硅电池
非晶硅叠层薄膜电池 （二代技术）6-7%
晶硅电池组件效率为 13%-14.5% （电池芯片可达16%-18%)
