实验二 单管低频放大器
实验二 晶体管低频电压放大电路
3）用示波器用CHI观察放大器输入波形；CH2 观察放大器输出的波形
4）调节RP 的阻值以调整静态工作点，使输 出波形大而且不失真（即满足对该信号进行不失 真放大的最佳静态工作点）。
5）在此基础上，正确测量出下列表格要求的 各项内容，并对要求计算的数值进行计算。
对于一个放大器来说，工作点的选择是 很重要的。工作点选择的合适，输入信号就可 以加 大一些，输出也就相对的大而不失真。反 之若工作点选择的不合适，加同样大的信号， 输出就可能产生截止失真或饱和失真。
作在放大状态。
UB
Rb1
Rb 2 Rb 2
ห้องสมุดไป่ตู้
RP1
Vcc
I BQ
UB U BE
(1 )Re
ICQ I BQ
U CEQ Vcc ICQ(Rc Re )
① 电压放大倍数的测量
Au
U0 Ui
U om U im
② 输入电阻的测量
精品课件！
精品课件！
五、实验报告要求 1、画出实验和实验测量方框图，讨论放大器输出波形与静态工 作点的关系。 2、整理实验数据，在对所测量数据进行计算的基础上，分析产 生误差的原因； 六、思考题 1、若在图2-1中测得和，说明晶体管分别处于怎样的工作状态？ 应如何调整到正常的放大状态？
单管低频放大电路实验报告
单管低频放大电路实验报告单管低频放大电路实验报告引言：在电子学的学习过程中，我们经常会接触到各种各样的电路。
其中，放大电路是一种常见的电路类型，它可以将输入信号放大到所需的幅度。
本次实验我们将研究单管低频放大电路的性能和特点。
实验目的：1. 了解单管低频放大电路的工作原理；2. 掌握搭建和调试单管低频放大电路的方法；3. 分析和评估单管低频放大电路的性能。
实验器材：1. NPN型晶体管；2. 电阻、电容等基本电子元件；3. 功率放大器；4. 示波器等实验仪器。
实验步骤：1. 按照电路图搭建单管低频放大电路；2. 连接电源并调节电源电压；3. 连接示波器，观察输入和输出信号；4. 调节电阻和电容的数值，观察输出信号的变化；5. 记录实验数据，并进行分析。
实验结果与分析：通过实验，我们观察到了单管低频放大电路的性能和特点。
首先，我们发现输入信号的幅度越大，输出信号的放大倍数也越大。
这是因为晶体管在工作时，会根据输入信号的大小来调节电流的流动，从而实现信号的放大。
其次，我们发现当电容的数值增大时，输出信号的频率会降低。
这是因为电容的作用是通过储存和释放电荷来调节电流的流动速度，从而影响输出信号的频率。
此外，我们还观察到了晶体管的饱和现象。
当输入信号的幅度过大时，晶体管会饱和，无法再继续放大信号。
这会导致输出信号失真，无法准确地反映输入信号的变化。
结论：通过本次实验，我们了解了单管低频放大电路的工作原理和性能特点。
我们发现输入信号的幅度、电容的数值和晶体管的饱和状态等因素都会对输出信号产生影响。
因此，在实际应用中，我们需要根据具体需求来选择合适的电阻、电容和晶体管等元件，以获得所需的放大效果。
总结：本次实验通过搭建和调试单管低频放大电路，我们深入了解了该电路的工作原理和性能特点。
同时，我们也认识到了电子学的重要性和应用价值。
在今后的学习和实践中，我们将进一步探索电子学的知识，不断提升自己的实践能力和创新能力。
实验二：电子实做实验(单级放大器)
实验二 单级低频放大器实验1. 实验目的（1）熟悉单级共发放大器的工程估算，掌握单级放大器静态工作点的调整与测试方法。
（2）熟悉电路参数变化对静态工作点的影响；熟悉静态工作点对放大器性能的影响。
（3）掌握放大器电压放大倍数、输入电阻、输出电阻及频率特性的测试方法。
（4）掌握放大器动态范围的调整方法及最大不失真输出电压的测试方法。
2. 实验仪表及器材 （1）双踪示波器（2）双路直流稳压电源 （3）函数信号发生器 （4）数字万用表 （5）双路晶体管毫伏表3. 实验电路图4. 知识准备（1）复习单管共发射极放大器的相关理论知识。
（2）根据理论知识对实验电路的静态工作点、电压增益、输入电阻、输出电阻进行工程估算。
5. 实验原理 （1）偏置电路形式的选择图1-1 单级低频放大器放大器的静态工作点和电流可由简单偏置电路和分压式偏置电流负反馈电路提供。
简单偏置电路结构简单，但静态工作点易受环境温度或其它条件变化（例如更换管子）的影响而明显偏移，从而使输出波形可能产生失真；而分压式偏置电流负反馈电路具有自动调节和稳定静态工作点的能力同，其静态工作点在环境温度或其它条件变化（例如更换管子）时能基本保持不变，因而得到了广泛的应用。
实验电路采用如图1-1所示的分压式偏置电流负反馈电路提供静态工作点。
（2）静态工作点的选择与调整放大器的基本任务是不失真的放大信号。
要使放大器能够正常工作，必须设置合理的静态工作点。
为了获得最大不失真的输出电压，静态工作点应该选择在输出特性曲线上交流负载线的中点；若静态工作点选得过高，就会引起饱和失真；或静态工作点选得过低，就会产生截止失真。
对于小信号而言，由于输出交流信号幅度很小，非线性失真不是主要问题；因此静态工作点不一定要选在交流负载线的中点，而可根据设计要求选择。
例如，希望放大器耗电小、噪声低或输入阻抗高，静态工作点可选低一些；希望放大器增益高，静态工作点可适当选高一些等等。

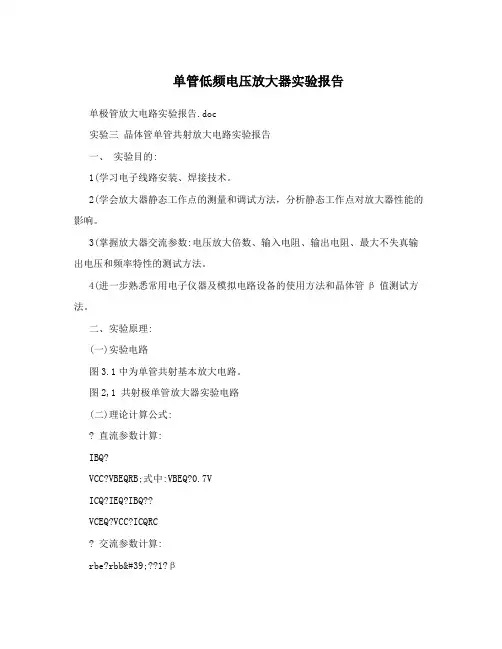

单管低频电压放大器实验报告
单管低频电压放大器实验报告单极管放大电路实验报告.doc实验三晶体管单管共射放大电路实验报告一、实验目的:1(学习电子线路安装、焊接技术。
2(学会放大器静态工作点的测量和调试方法，分析静态工作点对放大器性能的影响。
3(掌握放大器交流参数:电压放大倍数、输入电阻、输出电阻、最大不失真输出电压和频率特性的测试方法。
4(进一步熟悉常用电子仪器及模拟电路设备的使用方法和晶体管β值测试方法。
二、实验原理:(一)实验电路图3.1中为单管共射基本放大电路。
图2,1 共射极单管放大器实验电路(二)理论计算公式:? 直流参数计算:IBQ?VCC?VBEQRB;式中:VBEQ?0.7VICQ?IEQ?IBQ??VCEQ?VCC?ICQRC? 交流参数计算:rbe?rbb'??1?βAV???R'L?rbe?;26(mV)IEQ(mA)'式中:rbb的默认值可取300ΩR?L?RC?RLAVS?Ri?AVRS?RiRi?RB//rbeRO?RC(三)放大电路参数测试方法由于半导体元件的参数具有一定的离散性，即便是同一型号的元件，其参数往往也有较大差异。
设计和制作电路前，必须对使用的元器件参数有全面深入的了解。
有些参数可以通过查阅元器件手册获得;而有些参数，如晶体管的各项有关参数(最重要的是β值)，常常需要通过测试获取，为电路设计提供依据。
另一方面，即便是经过精心设计和安装的放大电路，在制作完成后，也必须对静态工作点和一些交流参数进行测试和调节，才能使电路工作在最佳状态。
一个优质的电子电路必定是理论设计和实验调试相结合的产物。
因此，我们不但要学习电子电路的分析和设计方法，还应认真学习电子调节和测试的方法。
1( 放大器静态工作点的调试和测量:晶体管的静态工作点对放大电路能否正常工作起着重要的作用。
对安装好的晶体管放大电路必须进行静态工作点的测量和调试。
? 静态工作点的测量:晶体管的静态工作点是指VBEQ、IBQ、VCEQ、ICQ四个参数的值。
实验二单级低频放大器
实验二单级低频放大器一、实验目的1．通过对单级放大器的工程估算、安装和调试，掌握单级放大器静态工作点的调整和测量方法。
2．掌握放大器动态范围的调整，以及放大器的电压放大倍数的测量方法。
3．进一步熟悉示波器、信号发生器、电压表、直流稳压电源的使用方法。
二、实验原理1．静态工作点和偏置电路形式的选择放大器的基本任务是不失真地放大信号。
要使放大器能够正常的工作，必须设置合理的静态工作点Q。
为了获得最大不失真的输出电压，静态工作点应该在选出输出曲线上的交流负载线的中点，如图4.2.1所示，如工作点选的太高，就会引起饱和失真（如图4.2.2）；若选的太低（如图4.2.3），就会引起截至失真。
对于小信号放大器而言，由于输出交流信号幅度很小，非线性失真不是主要问题，因此Q点不一定要选在交流负载线的中点，而可根据其他要求选择。
例如，希望放大器耗电小、噪声低或输入阻抗高，Q点可以选低一点；希望放大器增益高，Q点可以适当选高一些等等。
放大器的静态工作电压和电流可由简单偏置电路（图4.2.4）和分压式偏置电流负反馈电路（图4.2.5）供给。
简单偏置电路简单，当环境温度和其他条件变化（例如更换管子）时，Q 点将会明显的偏移，此时本来不失真的输出波形就可能产生失真。
而分压式偏置电阻负反馈电路具有自动调节静态工作点的能力，所以当环境温度变化或者更换管子时，Q 点能基本保持不变，因而这种电路获得了广泛的应用。
2．分压式偏置电流负反馈电路的工程估算对上面左图所示的小信号低频放大电路，已知负载电阻L R 、电源电压CC U 、集电极电流CQ I 、和晶体管放大倍数ß，则偏置电路元件可按照下列经验公式进行估算。
凡是按计算结果确定的各元件数值一般应取标称值，然后在实验中必要时可适当加以调整。
（1）基极直流工作电流BQ IβCQBQ I I ≈（2）分压电流i I一般取i I =（5~10）BQ I （3）发射极电压EQ U一般取EQ U =0.2CC U ，或取EQ U =（1~3）V （4）发射极电阻e REQEQ e I U R =（5）基极电压BQ UBEQ EQ BQ U U U +=式中，硅管V 6.0BEQ ≈U ，锗管 V 2.0BEQ ≈U 。
实验二、单级低频放大器
模拟电子技术实验——单级低频放大器实验目的1.研究单级低频小信号放大器静态工作点的意义。
2.掌握电路各元件对静态工作点的影响。
3.掌握低频小信号放大器输入电阻、输出电阻和电压增益的测试方法。
实验原理单级低频放大器能将频率从几十Hz到几百千Hz的低频信号进行不失真的放大，是放大器中最基本的放大器。
虽然实际应用中极少用单级放大器，但其分析方法、电路调整技术及参数的测量方法等，都带有普遍意义。
1.静态工作点的调整放大器的静态工作点是由晶体管的参数和放大器的偏置电路共同决定的。
调整的方法是：在不加输入信号的情况下测量放大器的静态工作点，进行必要的调整，使之工作于合适的工作点上。
首先，用直流电压表分别测量晶体管的集电极电流以及直流电压V B、V C、V E。
为了避免更动接线，可以采用电压测量法来换算电流。
例如，只要测出V E，可由I CQ=I EQ=V E/Re，算出I CQ。
如果测出V CEQ＜0.5V，则说明晶体管已经饱和；如果V CE≈V CC，则说明晶体管已经截止。
在这两种情况下，放大后的信号将产生非线性失真。
下面分析一下这两种失真波形并介绍其消除方法。
饱和失真：如果放大器的静态工作点偏高，信号电压正半周的某部分进入了晶体管的饱和区，使输出电压波形的“底部被切掉”，这种现象称为饱和失真。
出现这种情况时，应通过调节基极上偏置电阻使其偏流I BQ减小或减小集电极电阻R C，使晶体管脱离饱和区以消除饱和失真。
截止失真：如果放大器的静态工作点偏低，信号电压负半周的某部分进入了晶体管的截止区，使输出电压波形的“顶部被切掉”，这种现象称为截止失真。
出现这种情况时，应通过加大基极偏流I BQ，使晶体管脱离截止区以消除截止失真。
如果调试中发现输出电压波形的顶部和底部都被切掉，说明既有截止失真，又有饱和失真。
这是由于输入信号幅度太大引起的，只要适当减小输入信号的幅度即可消除。
如果不允许减小输入信号的幅度，就应适当增的大电源电压V CC，并重新调整静态工作点，以扩大放大器的动态范围，消除波形失真。
实验二 单管低频电压放大电路中静态工作点对输出波形失真的影响
实验二单管低频电压放大电路中静态工作点对输出波形失真的影响
一. 实验目的:
1.进一步熟悉单管低频电压放大电路的原理
2.学会使用Mnlitisim10.0绘制电路图
3.通过Mulitisim10.0软件进一步加深对电路原理的理解
4.学会用示波器观察输出波形来判断静态工作点对输出波形失真的影响
二.实验步骤:
1.打开Multisim10.0,认识它的窗口界面, 工具栏和菜单栏, 熟悉掌握其基本功能
2.查找所需的元器件, 修改参数, 拖到合适的位置；
3.对照原图连接电路, 查看各元器件的参数是否正确；
4.将示波器连接到输入与输出处, 进行仿真, 观察比较波形的状状；三: 实验内容:
1、按原理图在页面上画出电路图, 连接上示波器
2.由信号源输入f=1kHz、u=50mv的正弦交流信号
3.用示波器观察输出波形
4.保持输入u不变, 调节R2使Rb（Rb=R2+R3）最小, 记下输入的失真波形
5.保持输入u不变, 调节R2使Rb（Rb=R2+R3）最大, 记下输入的失真波形
实验电路图如下:
经第四步后输出波形为: 经第五步后输出波形变为:
四、实验结论
当Rb调节不当会导致静态工作点的变化, 进而导致输出波形的失真, 当Rb过小时会发生饱和失真, 当Rb过大时会发生截止失真。
单管低频放大电路实验报告
单管低频放大电路实验报告一、实验目的1、熟悉电子电路实验设备的使用方法。
2、掌握单管低频放大电路的工作原理。
3、学会测量和调试单管低频放大电路的静态工作点。
4、研究负载电阻对放大电路电压放大倍数的影响。
二、实验原理1、单管低频放大电路的组成单管低频放大电路通常由三极管、电阻、电容等元件组成。
三极管作为核心元件，起到放大电流和电压的作用。
电阻用于确定三极管的静态工作点，电容则用于耦合交流信号和隔断直流。
2、静态工作点的设置静态工作点是指在没有输入信号时，三极管各极的直流电压和电流值。
合适的静态工作点可以保证三极管在输入信号作用下工作在放大区，避免出现截止失真或饱和失真。
静态工作点通常由基极电阻和集电极电阻的阻值来决定。
3、电压放大倍数电压放大倍数是衡量放大电路放大能力的重要指标，它等于输出电压与输入电压的比值。
在单管低频放大电路中，电压放大倍数主要由三极管的电流放大倍数、集电极电阻和负载电阻的值决定。
三、实验仪器和设备1、示波器用于观察输入和输出信号的波形。
2、信号发生器产生一定频率和幅度的输入信号。
3、直流电源提供电路所需的直流电压。
4、万用表测量电路中的直流电压和电流。
5、面包板、电阻、电容、三极管等电子元件四、实验内容及步骤1、电路搭建按照电路图在面包板上搭建单管低频放大电路，注意元件的布局和连接要正确。
2、静态工作点的测量将电路接通直流电源，用万用表测量三极管的基极电压、发射极电压和集电极电压，计算基极电流、集电极电流，从而确定静态工作点是否合适。
3、输入信号的连接将信号发生器产生的正弦波信号连接到放大电路的输入端，调节信号的频率和幅度。
4、输出信号的观察和测量用示波器观察放大电路的输出信号，测量输出信号的幅度和相位，并与输入信号进行比较。
5、改变负载电阻的值分别接入不同阻值的负载电阻，观察输出信号的变化，测量电压放大倍数，研究负载电阻对放大性能的影响。
五、实验数据记录与分析1、静态工作点的测量数据｜测量项目｜测量值｜计算值｜｜｜｜｜｜基极电压（V）｜＿____ ｜＿____ ｜｜发射极电压（V）｜＿____ ｜＿____ ｜｜集电极电压（V）｜＿____ ｜＿____ ｜｜基极电流（μA）｜＿____ ｜＿____ ｜｜集电极电流（mA）｜＿____ ｜＿____ ｜分析：根据测量数据，判断静态工作点是否在三极管的放大区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图2－2 输入电阻测量
图2－3 输出电阻测量
表2－3 输入输出电阻测量
2013-8-20
11
四、实验内容
(3)通频带的测量
保持Vi=5mV不变，改变输入信号的频率，使输出电压下
降到，可测出下限截止频率fL和上限截止频率fH，将数据填 入表2－4中。
表2－4 通频带测量
CUST
2013-8-20
12
表2－1 静态工作点测量
CUST
2013-8-20
8
四、实验内容
2. 动态性能测试
在以上静态条件下，从信号发生器输入信号f = 1KHz的正弦波，调
节VS的幅度大小，使Vi =5mV，用示波器观察Vi和Vo端波形，并比较 相位。
CUST
（1）测量电压放大倍数
用毫伏表分别测量带负载和空载时的输出电压填入表2－2中，并计 算Au=Vo/Vi和Aul=VL/Vi。
， 映了放大电路的带负载能力；通频带BW，其越宽说明放大电路可
正常工作的频率范围越大。各指标的表达式为：
RL Av rbe (1 ) Re
( RL RL // Rc )
Ri Rb //[rbe (1 )Re ] ( Rb Rb1 // Rb2 )
表2－2 电压放大倍数测量
2013-8-20
9
四、实验内容
（2）输入输出电阻测量方法
CUST
在实验中用“串联电阻法”测量放大电路的输入电阻和输出电阻。 在信号源输出端与放大器输入端之间，串联一个已知电阻R，在输出 波形不失真情况下，分别测量出VS与Vi 的值，其等效电路见图2－2，这 个串联电阻即为原理图的电阻，所以输入电阻可由下式求得：
Ro Rc
2013-8-20
BW f H f L
6
三、实验原理
CUST
图2－1 晶体管共射极放大电路
2013-8-20
7
四、实验内容
1.静态工作点Q的测量与调整
在实验箱上按图2－1连接共射放大电路，检查无误后接通电源。调
节RP（680K电位器）,使Ic ≈ 1.2mA,此时静态工作点选在交流负载线 的中点，将三个极对地的电压值,将数据填入表2－1中。
2013-8-20
15
CUST
2013-8-20
14
六、实验报告要求
1.简述实验目的、实验原理，画出实验电路图；
CUST
2.简述所做实验内容及步骤，整理实验数据；
3.列表比较电压放大倍数，输入电阻、输出电阻的理伦
值和实测值，分析误差原因；
4.根据实验结果，讨论工作点变化对放大器性能的影响， 并定性画出失真波形； 5.结合思考题问题，分析得出实验结论。
长春理工大学 电工电子实验教学中心
单管低频放大器
低频电子线路实验室 2012年10月10日
目
实验目的
实验仪器
录
CUST
实验原理
实验内容
思Байду номын сангаас题
实验报告要求
2013-8-20 2
一、实验目的
1.掌握放大电路静态工作点的测量和调试方法;
CUST
2.掌握放大器电压放大倍数Au、输入阻抗Ri和输
2013-8-20
5
三、实验原理
所以当环境温度变化或者更换管子时，Q点能够基本保持不变，其
CUST
本实验采用基区分压式偏置电路，具有自动调节静态工作点的能力， 主要技术指标电压放大倍数，它反映了放大电路在输入信号控制下，
，
将供电电源能量轮换为信号能量的能力；输入电阻，它的大小决定 了放大电路从信号源吸取信号幅值的大小；输出电阻，它的大小反
CUST
放大电路处于线性工作状态的必要条件是设置合适的静
态工作点Q，工作点的设置直接影响放大器的性能。若Q 点选地太高，会引起饱和失真；若选得太低会产生截止
失真。放大器的动态技术指标是在有合适的静态工作点
时，保证放大电路处于线性工作状态下进行测试的。共 射放大电路具有电压增益大，输入电阻较小，输出电阻 较大，带负载能力强等特点。
四、实验内容
3、观察由于静态工作点选择不合理而引起输出波 形的失真
调节Vi,使Vi=8mV 左右。这时，输出信号应为不失真的正弦波。改 变RP，使静态工作点偏高和偏低，描绘出对应的失真波形，画在表2－5 中。 表2－5 波形失真观测
CUST
2013-8-20
13
五、思考题
1.讨论Rb的变化对静态工作点Q，放大倍数Av及输出 波形失真的影响，从而说明静态工作点的意义。 2.若单级放大器的输出波形失真，应如何解决?
出阻抗Ro及通频带的测量方法;
3.通过本实验熟悉电子元器件和模拟电路实验箱
2013-8-20
3
二、实验仪器
数字万用表
CUST
示波器
函数信号发生器 交流毫伏表 TPE-ADII电子技术学习机
2013-8-20
4
三、实验原理
单级共射放大电路是三种基本放大电路组态之一，基本
Vi Ri R1 Vs Vi
同理，输出电阻的测量方法见图2－3，在输出波形不失真的情况下， 用毫伏表分别测量接入负载的输出电压VL和不接入负载时的输出电压 V0 ，用下式求得输出电阻值：
将数据填入表2－3中。
2013-8-20
V0 R0 ( 1) RL VL
10
四、实验内容
CUST
