高速铁路专网设计与优化最新修正版
UMTS高速铁路专网移动性策略和参数配置方案

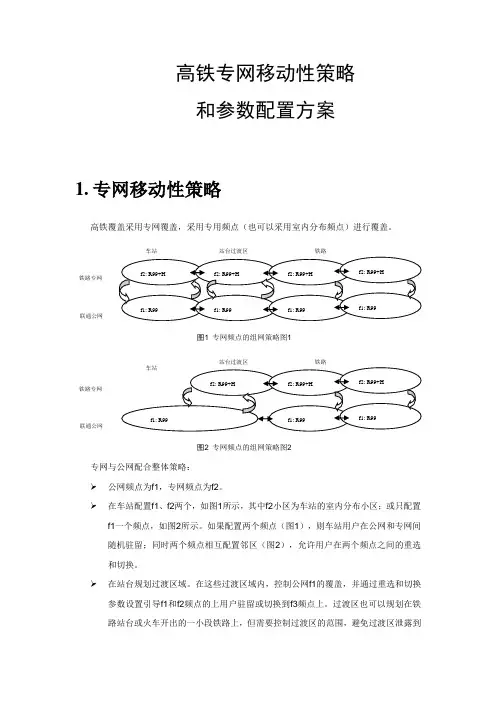

高铁专网移动性策略 和参数配置方案1. 专网移动性策略高铁覆盖采用专网覆盖，采用专用频点（也可以采用室内分布频点）进行覆盖。
图1 专网频点的组网策略图1图2 专网频点的组网策略图2专网与公网配合整体策略： 公网频点为f1，专网频点为f2。
在车站配置f1、f2两个，如图1所示，其中f2小区为车站的室内分布小区；或只配置f1一个频点，如图2所示。
如果配置两个频点（图1），则车站用户在公网和专网间随机驻留；同时两个频点相互配置邻区（图2），允许用户在两个频点之间的重选和切换。
在站台规划过渡区域。
在这些过渡区域内，控制公网f1的覆盖，并通过重选和切换参数设置引导f1和f2频点的上用户驻留或切换到f3频点上。
过渡区也可以规划在铁路站台或火车开出的一小段铁路上，但需要控制过渡区的范围，避免过渡区泄露到铁路站台过渡区铁路专网联通公网车站 铁路站台过渡区 铁路专网联通公网站外或铁路外的区域，防止非火车用户受到过渡区的影响。
铁路沿线的专网小区（f2频点）配置f1的单向邻区，允许专网用户向公网重选和异频硬切换，但不允许公网用户向专网重选和异频硬切换。
之所以这样配置，是为了避免公网用户误驻留在专网上无法重选或切换到公网而掉话。
但需要对专网小区配置较低的异频重选和切换门限，同时专网在火车上提供良好的覆盖，保证火车上的的用户不会重选或切换到公网。
将来当公网F1频点不能满足容量需求，需要采用第三个频点进行扩容时，目前建议采用的移动性策略还是适用的，这时需要合理的控制好专网、公网的覆盖，减少彼此间的干扰，满足用户服务质量的需求。
在话务密集的城镇区域，配置单向邻区；在话务稀少的农村区域，如果客户提出需要使用铁路专网兼顾覆盖铁路沿线区域，可以配置双向邻区，按照普通的参数配置。
专网到公网的异频切换、重选策略不变。
在一些覆盖较弱的区域，如果无法保证火车上的用户不切换或重选到公网，可以不配置邻区。
2.参数配置建议2.1. 高速模式在NodeB打开高速移动模型，并设置速度等级。
高速铁路专网覆盖解决方案
高速铁路专网覆盖解决方案完善的铁路GSM网络覆盖不仅能给用户提供便利的通信服务，创造更优质的网络价值，而且是以后第三代移动通信网络的铺设和扩容提供坚实基础；不但能为中国移动业务的发展带来商机，也能为我国信息化的发展带来巨大的促进作用。
本方案通过使用BBU+RRU这种组网方式，针对对不同区域类型，不同覆盖场景的解决方案论述，可为高速铁路的覆盖达到最优的效果，同时也可为其他同类工程提供参考和借鉴。
BBU；RRU；小区规划；切换规划；小区分层本方案将铁路列车考虑为一个话务流动用户群，为其提供一条服务质量良好的专用覆盖通道，用户群从车站出发，直至抵达目的站，用户都附着在专网覆盖区内，发生的话务/数据流也都为专用通道吸收。
用户抵站后，离开专用通道，切换至车站或周边小区。
1.覆盖策略一般高铁沿线环境较为复杂，网络覆盖难度很大。
对于不同的道路环境需要采用相应的覆盖策略。
（1）平原、高原路段的覆盖：覆盖站沿铁路两侧均匀交错分布，选择地势较高处，俯瞰铁路。
（2）丘陵、山地、峡谷路段的覆盖：对于部分较深的峡谷地段，测试信号较差的地段，必须在峡谷两侧最高处、转弯处建设站点。
（3）隧道路段的覆盖：针对不同的隧道制定不同的覆盖方法：隧道长度小于500m的使用高增益天线进行覆盖；长度大于500m的结合漏缆分布系统进行覆盖。
（4）高架桥梁路段的覆盖：桥梁的覆盖须保证天线高度合理，天线的高度应该高出桥梁平面25米，与铁道垂直距离保持在50米左右。
（5）站台路段的覆盖：对于大型火车站候车室与站台通道均有室内分布系统，因此专网与公网的切换只需做室内分布与专网的切换关系，需要注意的是要将专网的CRO设置值高于室内分布的CRO，因为火车在站内停留时间较短，如没及时切换到专网中，火车开动后势必会发生掉话现象。
2.BBU+RRU组网解决方案从整条铁路状况来分析，在铁路沿线新建基站的难度较高，投资较大，我们从节约成本的角度考虑，高铁以BBU+RRU 为主要覆盖手段。
高速铁路通信信号的天线设计与优化
高速铁路通信信号的天线设计与优化概述：随着高速铁路的发展，高速列车通信系统的性能要求越来越高。
其中，信号的传输质量是确保高速铁路通信的重要因素之一。
而天线作为信号传输的关键环节，其设计与优化对于提高通信质量和可靠性具有重要意义。
本文将探讨高速铁路通信信号天线的设计与优化方法。
1. 通信环境分析在设计与优化天线之前，首先需要对高速铁路通信环境进行分析。
高速列车行驶过程中，会遇到不同的地理环境、气候条件和无线电干扰等因素。
因此，了解这些因素对信号传输的影响，可以为天线的设计与优化提供指导。
2. 天线设计原则在设计高速铁路通信信号天线时，需要考虑以下原则：2.1 天线增益天线增益是衡量天线性能的重要指标之一。
较高的天线增益可以提高信号的传输距离和穿透力。
因此，应选择适当的天线类型和结构，以实现较高的天线增益。
2.2 天线方向性天线通常具有一定的方向性，可以将信号的辐射范围集中在特定的方向上。
对于高速列车通信系统，方向性天线可以减少信号的扩散和干扰，提高通信质量和可靠性。
2.3 天线频率范围高速列车通信系统通常使用一定的频率范围进行信号传输。
因此，天线的频率范围应与系统要求相匹配，以确保信号的正常传输。
2.4 天线尺寸与安装方式天线的尺寸和安装方式也是设计与优化的关键因素。
尺寸应适当，以满足设计要求并方便安装。
安装方式应考虑列车外壳和车厢内部空间的限制，确保天线的稳定性和工作效果。
3. 天线优化方法在天线的优化过程中，可以采取下列方法来提高天线的性能和有效性：3.1 天线材料优化选择适当的材料可以改善天线的性能。
对于高速列车通信天线，材料应具备良好的耐候性、抗干扰性和耐高温性能。
同时，材料的导电性和抗阻抗匹配特性也需要考虑。
3.2 天线布局优化通过优化天线的布局方式，如增加天线的数量和改变天线之间的间距等措施，可以提高天线的覆盖范围和信号传输质量。
同时，考虑高速列车的运动速度和加速度等因素，进行适当的布局调整。
高铁GSM网络专网优化和维护经验
高铁GSM网络【摘要】文章基于专网优化思路，阐述了中国移动泰安分公司针对时延干扰、功率输出、DRU环路保护、供电和防雷、远程监控、防盗等展开的高铁GSM通信专网优化和维护整改活动，提升了高铁沿线的整体覆盖和通信质量，并改善了设备维护中的监控及时性和运行稳定性。
【关键词】GSM GRRU DRU 专网优化收稿日期：2011-11-17京沪高速铁路于2011年开通运营，给沿线各地的发展带来了新的机遇，也给高铁的GSM移动通信提出了更高要求。
京沪高速铁路全长约1318km，目前运营时速300km，地形和通信环境复杂，给网络覆盖和优化带来了难题，影响实际通信质量的隐性问题多，日常维护中面临的监控、防盗、供电、故障抢修、设备运行不稳定等问题也很突出。
中国移动泰安分公司对高铁通信覆盖采取了专网方式，全程使用GRRU（GSM Digital Remote RF Units，数字光纤射频拉远）设备，并采用多DRU（Digital Remote RF Unit，数字射频远端单元）共信源小区的方式，在光缆路由和组网方式中充分考虑提高设备运行的稳定性，日常维护中针对设备隐性问题、供电、防盗等展开改善和保障。
本文现就公司在专网建设、优化和日常维护中存在的问题及经验进行总结。
1 专网优化思路1.1 实现连续覆盖的专网方案针对高铁的通信特点，利用专网重点解决：连续覆盖、降低干扰以及减少切换。
高铁用户通信时容易发生切换混乱、无法接通、掉话等现象，CMCC对铁路测试的手机接收电平值要求为-94dBm，但多次DT测试的结果表明高铁车厢内手机接收电平达到-90dBm是保证正常通话的最低要求，在部分通信性能要求较高的路段应提升至-85dBm。
若高铁通信专网的小区间重叠覆盖区不够，将导致小区重选和切换混乱。
因此，需要充分考虑地形地物的影响和行驶速度，确保有足够的小区重叠覆盖区域，这是首要因素。
小区重选规则中，手机测量到邻小区C2值高于服务小区C2值且维持5s，将发起小区重选；若在跨位置区，则邻小区C2值必须高于服务小区C2值与CRH设置值的和，并且维持5s，手机将发起小区重选和位置更新；小区切换的时间取决于SACCH（Slow Associated Control Channel，慢速随路控制信道）的设置值（通常设为8），估算时长小于5s。
铁路GSM-R网络优化设计
２ ＧＳ － 网络 优 化 方 案 Ｍ Ｒ
２ １ 直 放站 优化 方案 ．
损耗 ，取 ２ ７ ｄ ／ ０ ｍ； １５ ８ 漏 泄 电缆 耦 ． Ｂ １０ Ｌ 为 —／ ”
当 Ｇ Ｍ— Ｓ Ｒ服 务 区 有 隧道 时 ，一般 采 用 光 纤 直
中铁建 电气化局南方工程有限公司 ， ３０４ 武汉 ４０７ 技术员 工程师 收稿 日 ： ００１－ 期 ２ １．１ ２ ０
Ａ ｂ ｔ ａ ｔ ＧＳＭ ． ａ ｓ ｍ ｅ ｉ ｅ ｒｏ ｅ ｌｙ，ｔａｎ ｏ ｅ ａ ｉｎ ｐｒ ｃ ｓ ａ ｄ ｆ ｃ ｕ ｓｆｅ ｕ ｎ ｌ Ｉ ｈ ｒ — ｓｒ ｃ ： Ｒ ｓ ｕ ｓｌｎ ａ ｖ ｒａ ｒ ｉ ｐ ｒ ｔ ｏ ｅ ｓｈ ｎ ｏ ｏ ｃ ｒ ｒ ｑ ｅ ｔ ｏ ｙ． ｎ ｔ ｅ ｐ ｏ
２１ 年 １ ０１ 月 第４ ７卷 第 １期
铁 道 通 信 信 号
ＲＡＩ ＬＷ ＡＹ Ｉ Ｓ ＧＮＡＬＬ ＮＧ ＆ ＣＯＭ Ｍ ＵＮＩ Ｉ ＣＡＴＩ ＯＮ
Ｊ ｎ ａｙ ２ ｌ ａ ｕ ｒ ． ０１
Ｖｏ ． ７ Ｎｏ １ １４ ．
铁 路 ＧＳ Ｒ网络 优 化设 计 Ｍ—
黄 绍伟 郑 义 军
ｉｃ ｍｐｅ ｎａｉｎ ｐ ａ ｅ ｅ ｔｉ ｌｍｅ ｔｔ ｈ ｓ ，ＧＳ Ｒ ｆｒｐ ｒ ｍｅｅ ｏｌｃｉｎ， Ｄ ｅｔ ａａ ａ ａｙｉ ，ｉｅ ｔｙ ｐｏ ｌｍｓ ｏ Ｍ． ｏ ａａ ｔｒｃ ｌ ｔ ｅ ｏ Ｔ ｔｓ，ｄ ｔ ｎ ｌｓｓ ｄ ｎｉ ｒｂｅ ｆ
ｗ ｔ ｗｒｌ ｓ ｅ ｏｋｎ ， ｅ ｕｎ ｙ ｌ ｎｎ ， ａｄ ａｅａ ｄｓｆ ａｅｆ ａａ ｔｒ ｄｕｔ ｎ ， ｏ ｂｎｄ ｉ ｉ ｅ ｔ ｒｉｇ ｆ ｑ ｅｃ ａ ｉｇ ｈ ｒｗ ｒ ｎ ｏ ｗ ｒ ｏ ｐｒｍｅ ｊｓ ｈ ｅｓｎ ｗ ｒ ｐ ｎ ｔ ｒ ｅａ ｍｅｔ ｃ ｍ ｉｅ
铁路TD-LTE专网系统解决方案
铁路TD-LTE专网系统解决方案王安义;孙伟强【摘要】In order to satisfy the ever-increasing demand of railway communication at the present time, and in combination with the advantage of TD-LTE communication technology, this paper put forward a solution of railway TD-LTE wireless private network system. The specific functions of every network element in the network system were introduced in details under the premise of ensuring railway wireless network business security and equipment reliability. And then after analyzing the implementation difficulty of this solution in detail, the paper suggested the corresponding specific solutions for different cases. It is considered that this solution can not only satisfy the demand of wired and wireless integrated business in railway communication system but also satisfy the multiple communication demands of railway enterprises, truly achieving the modern communication information network platform for high-speed railway.%为满足当前铁路不断增加的通信需求，结合TD-LTE通信技术的优势，提出一种铁路TD-LTE无线专网系统方案。
TD-LTE高铁专网网优指导书v2-1
TD-LTE高铁专网网优指导书2014年6月目录1.1单验 (4)1.2勘测信息收集： (5)1.2.1天线规划原则 (7)1.2.2调整前后现场必须做的 (8)1.3检查站点状态、基本参数 (9)1.3.1站点状态 (9)1.3.2检查邻区关系设置 (9)1.3.3切换参数设置 (10)2 列车拉网测试 (10)2.1车型及损耗 (10)2.1.1车型、车次、车损 (10)2.1.2列车车速统计 (11)2.2列车测试注意事项 (12)2.2.1测试前工作准备 (12)2.2.2GPS注意点 (13)2.2.3规范Log命名 (13)2.2.4测试数据保存及统计输出 (13)3 高铁现网组网方式及设备 (14)3.1江苏移动三条线路专网小区覆盖 (14)3.2组网方案 (14)4 高铁优化思路 (17)5 优化案例 (20)5.1站台覆盖场景 (20)5.1.1“无锡”大站专网衔接优化案例 (20)5.1.2“无锡新区”小型站专网衔接优化案例 (23)5.2一般覆盖场景 (26)5.2.1亭子桥RL站点南侧覆盖偏弱 (26)1前言根据未来高铁的发展趋势，高铁覆盖方案应该能满足350km/h以上速度，最快达到450km/h的高速行驶要求。
新型全封闭车厢对手机信号的衰耗在24dB之上。
根据建成后的高铁专用通信网推断，高铁覆盖方案在最短发车间隔（3分钟）状态下应该满足300名左右旅客的话务量需求，网络接通率超过95%，覆盖率为99.5%，掉话率不高于5%，切换成功率在90%以上。
高速列车场景的网络覆盖面临以下挑战。
车体穿透损耗大：高速列车采用密闭式厢体设计，增大了车体损耗。
各种类型的CRH列车具有不同的穿透损耗，中兴通讯对各种主要客运车型的损耗情况进行了详细测试，综合衰减值如表1所示。
多普勒频偏：高速覆盖场景对 LTE系统性能影响最大的是多普勒效应。
接收到的信号的波长因为信号源和接收机的相对运动而产生变化，称作多普勒效应。
高速铁路覆盖专网规划和优化探讨
般可取手机天线有效高度为 ｌ 。 ｍ，则在 Ｇ Ｍ ０ ５ Ｓ ９０系统
中 ， ｋｍ ｒ Ｈ ｔ 型 为 ： ＝４． ３ １。 １ ｂ （４ — Ｏｕ ｕ／ａ ａ ａ模 Ｌ １ ８ —３ ２ ｈ＋ ４。 ｂ ６３ ８ｇ ９
６ ５ ｈ） ｄｓ ） 。 １ ｂ ｇ—（ 。 ５ ｇ ｌ ｎ 假设基站为 ６ 即输出功率为４ Ｂ 以６ ０Ｗ， ８ｄｍ， 载波预 测每载波输出功率为 ４ Ｂ ０ｄ ｍ，高速覆盖上一般采用两面
运 行 速 度 （ｉ ｈ ｋ ／） ｎ 频率偏差 （ ） Ｈｚ １０ ０ ８ ３ １０ ５ １５ ２ ２０ ０ １７ ６ ２０ ５ ２８ ０ ３０ ０ ２０ ５ ３０ ５ ２２ ９
区切换测量计算，、 点为不同方向移动台完成切换时间， ａｂ
切换在 ｃ ｂ — 段完成。 — 或ｃ ａ
如图 ｌ 所示 ， 当时速为 ２０ｋ 切换时间为５Ｓ 需 ５ ｍ， 时， 要两个小区信号重叠覆盖区域为 ６４ ， ９ 场强大于一０ｄ ｍ ｍ ９ ， Ｂ
即可保证小区间的顺利切换。不同速度、 不同切换时间的 重叠覆盖距离见表 ２ 。
２３ 多普勒效应 的影响 。
Ｇ Ｍ制式标准允许的中心频率偏差为＋０ ｚ Ｓ ３０Ｈ ，最大
本文从多普勒效应 、 高速移动对呼叫和切换带来的影
响等方面来讨论高速铁路专网如何规划以及建成后 的专 网优化解决方案。
高速列车运动速度快． 所以对网络的切换重叠区域要
２ 高速 铁 路 覆 盖 专 网 规 划
２１ 车体穿透损耗 ．
求高． 其切换重叠区域计算如下。
列车运行在两小区覆盖区域时．从甲小区到乙小区，
穿透损耗， 对各类型车厢的穿透损耗的测试结果见表 １ 。
覆盖区域场强高于一０ｄ ｍ的列车运行时间需大于 １ ９ Ｂ ０Ｓ （ 双向都需保证切换时的电平足够，需要时间为 ２ ５ｓ ｘ ＝
