数据链路层实验.

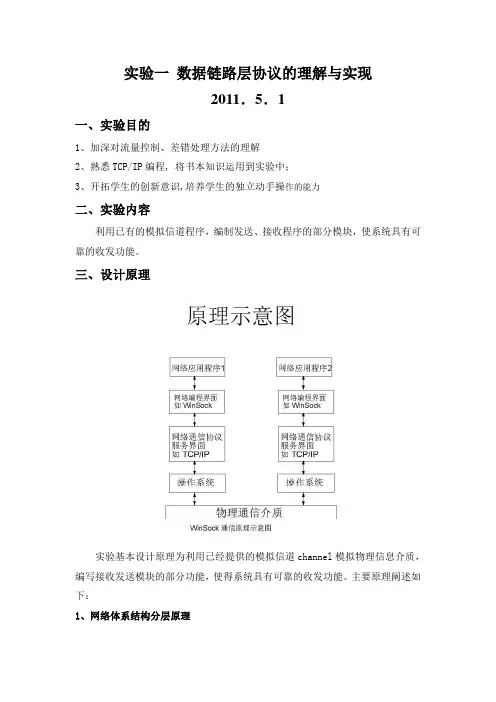

实验一 数据链路层协议的理解与实现
实验一数据链路层协议的理解与实现2011．5．1一、实验目的1、加深对流量控制、差错处理方法的理解2、熟悉TCP/IP编程, 将书本知识运用到实验中；3、开拓学生的创新意识,培养学生的独立动手操作的能力二、实验内容利用已有的模拟信道程序，编制发送、接收程序的部分模块，使系统具有可靠的收发功能。
三、设计原理实验基本设计原理为利用已经提供的模拟信道channel模拟物理信息介质，编写接收发送模块的部分功能，使得系统具有可靠的收发功能。
主要原理阐述如下：1、网络体系结构分层原理在网络分层结构中，每一层要为上一层服务，处在高层次的系统仅仅是利用较低层次的系统提供的服务和功能，体现了层次的封装性，处在不同系统中的同层次实体之间没有直接物理通讯能力，他们的通讯是逻辑通讯。
从实验中看，编程过程中，sender 与receiver并没有直接联系，而是通过套接字与channel 连接，通过channel获得连接通讯，而channel之中的通讯方式，并没有显化的体现在程序之中，这也体现了网络通讯层与层之间的封装思想；2、检错码工作原理——偶校验偶校验的工作原理是在原始数据字节的某一位添加一位附加位，使得结果中的1的个数为偶数，增加的位称为偶校验位。
在实验中利用encode函数将要发送的数据进行编码，将偶校验位体现的编码的第四位上；3、差错控制方法——ARQ停等协议本次实验采用自动重发协议ARQ中的停等方式实验差错控制，实验原理为发送方没发完一个数据报必须等待对方确认后才能发送下一个数据报。
在实验中具体是这样的，sender方发送一个数据报，该数据报已经包含偶校验位以及数据报总长度信息，待接收方receiver接收到数据报即对数据报的偶校验位以及发送序号进行检查，并与自己所缓存的待发送数据信息以及数据报长度信息进行对比，若是合格则在receiver方显示并返回带有ACK信息的应答帧，否则返回带有NAK信息的应答帧以要求sender方重新发送数据报；4、信道通信方式数据单向传输，接收方要对接收的数据进行检验，检验出错误则要求发送方重发原信息，对于正确的数据也要返回确认信息。
计算机网络实验 第2章 数据链路层实验
采用总线型或星形拓扑。由于以太网是基于共享总线的广播类型的网络，
所以当网络中有两个或两个以上站点同时发送数据时将引起冲突，因此以 太网使用CSMA/CD协议作为媒体控制协议解决冲突问题。
CSMA/CD协议的基本原理是：站点发送数据前先监听信道，信道 空闲时发送数据；在发送数据过程中持续监听信道，如果监听到冲 突信号则立即停止发送数据；同时发送强化冲突信号，以使网络中 正在发送数据的其它站点能够监听到冲突。
PPP帧格式如图所示
2．PPPoE
PPP协议不适于广播类型的以太网和另外一些多点访问类型的网络，于是 产生了PPPoE（Point-to-Point Protocol over Ethernet）。它为使用桥接以太 网的用户提供了一种宽带接入手段，同时还能提供方便的接入控制和计费。 每个接入用户均建立一个独一无二的PPP会话。会话建立前PPPoE必须通过 发现协议获取远端访问集中器的MAC地址。
第2章 数据链路层实验
实验三： 集线器与交换机的对比试验
3.1
背景知识
1．冲突域与广播域 冲突域：共享信道的传输机制决定了在网络中只能有一个站点发送数据 。如果两个或两个以上站点同时发送数据将发生冲突。虽然以太网在 MAC层采用CSMA/CD协议有效地降低了冲突的可能性，但是由于传播时 延的存在以及多个站点同时监听到信道空闲等情况的存在，冲突仍会发生 。所谓冲突域是指在该域内某一时刻只能有一个站点发送数据，如果两个 站点同时发送数据会引起冲突，则这两个站点处于同一个冲突域内。 广播域：以太网是广播网络，采用共享信道的传输机制来传输数据。在 以太网中，一个站点向所有站点发送数据的传输过程称为广播，这一过程 中传输的数据帧称为广播帧。在以太网中，能够接收到任意站点发送的广 播帧的所有站点的集合称为一个广播域。
实验二数据链路层实验
实验二数据链路层实验实验项目性质：设计性计划学时：4实验环境：实验日期：2015年10月14日一、实验目的1、理解并掌握数据链路层协议的功能。
2、进一步理解停止等待协议和滑动窗口协议的基本工作原理。
3、掌握计算机网络协议的基本实现技术。
4、利用RS 232C通信接口实现两台PC间传输文件。
二、实验内容与要求1、设计完成数据链路层相关类；2、开发一个使用RS232C接口在两台计算机之间采用停止等待协议传输信息（文件）的程序；3、开发一个使用RS232C接口在两台计算机之间采用滑动窗口协议传输文件的程序。
完成实验内容中的第1、2部分，有能力的同学完成全部内容。
三、实验（设计）仪器设备和材料清单计算机两台，串行电缆一根。
四．相关知识1 数据路层概述数据链路层协议应提供的基本功能有：(1) 数据在数据链路上的正常传输（建立、维护和释放）。
(2) 帧定界与同步，以实现透明传输。
(3) 差错控制和流量控制。
(4) 透明传输。
2 数据成帧方法在数据链路层，为实现透明传输及进行差错控制和流量控制，在把数据送到物理层之前，需将若干个数据组成一帧，并在其中加上其他必要的控制信息。
控制信息形成（数据成帧）的方法有以下几种：字符计数法、带字符填充的首尾界符法、带填充位的首尾标志法、物理层编码违例法。
3 差错控制与流量控制为确保帧可靠地交付接收方，接收方在收到帧后，应向发送方应答，告知是否正确收到帧，因此在数据链路层要建立差错控制机制：差错控制方法、CRC循环冗余校验、流量控制。
4 数据链路层协议（1）停止等待协议停止等待协议的基本原理是：发送方在数据帧中加入校验码（CRC），由接收方检查；若出错，返回NAK帧（否认帧），否则发送ACK帧（确认帧）；发送方收到NAK帧后重发数据帧，若收到ACK帧可发送下一帧。
当超时计时事件发生时，重发丢失的帧，这样可通过等待发送来实现流量控制，如图3-2所示。
停止等待协议发送方的算法如下：(1) 从主机取一个数据帧。
《计算机网络基础及应用》 实训文档 第4章 数据链路层抓包实践
实验4-2 数据链路层抓包实践一、实验目的（1）理解数据链路层帧格式（2）掌握抓包软件的使用（3）掌握通过抓包软件抓取帧并进行分析的办法。
二、相关理论数据链路层的传输单位为帧（Frame或称分组），在发送端数据链路层将网络层的数据按照一定格式打包为帧并发送给物理层，在接收端数据链路层将物理层的数据按照一定格式解包为帧并发送给网络层。
目前，在数据链路层使用比较多的是以太网（Ethernet）协议。
以太网帧格式如下：目的Mac地址源Mac地址类型数据校验码6字节6字节2字节46-1500字节4字节目的Mac地址：下一跳的Mac地址，帧每经过一跳（即每经过一台网络设备如交换机）该地址会被替换，直到最后一跳被替换为接收端的Mac地址。
源Mac地址：发送端Mac地址。
类型：用来指出以太网帧内所含的上层协议。
对于IP报文来说，该字段值是0x0800。
对于ARP信息来说，以太类型字段的值是0x0806。
数据：从上层或下层传来的有效数据，如果少于46个字节，必须增补到46个字节。
校验码：CRC校验码，校验数据在传输过程中是否出错。
三、实验内容（1）掌握抓包软件的使用（2）掌握通过抓包软件抓取帧并进行分析的办法四、实验步骤（1）打开Wireshark，其主界面如下：（2）在“抓包”菜单中选中options,可以设置抓包选项，如下图所示，这里我们需要选择要对其进行抓包的网卡。
选择完成后按“start”开始抓包。
过几秒钟后选择菜单capture->stop停止抓包。
显示抓包结果：任意选中一帧，可以看到该帧所在的各层分组的头部如下：通过头部信息可以看出，该帧在数据链路层使用的是Ethernet II协议，到网络层被封装为IP 数据包，到传输层被封装为UDP数据包,没有应用层协议。
点开Ethernet II前的+号，可以看到该帧在数据链路层的详细信息：可以看出该帧的源Mac地址为00：30：18：a9：c5：aa,目的Mac地址为：94：0C：6d：66：00：8a, 类型特征码为0800（即表示IP封装），在数据区可以看到该帧的完整数据（16进制表示，可以在数据区右键选择2进制表示）。

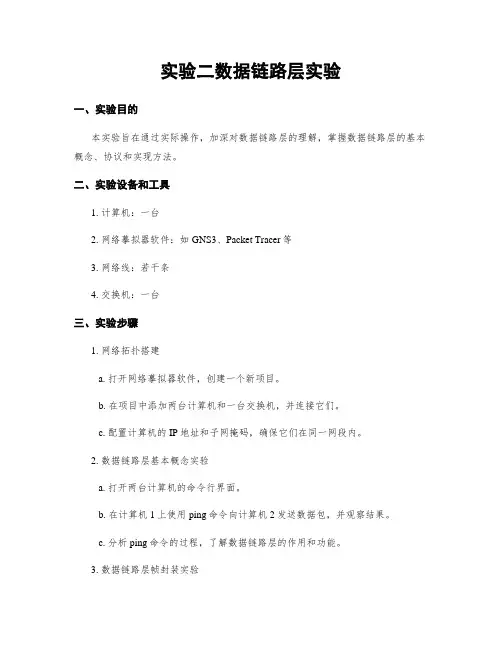

实验二数据链路层实验
实验二数据链路层实验一、实验目的本实验旨在通过实际操作，加深对数据链路层的理解，掌握数据链路层的基本概念、协议和实现方法。
二、实验设备和工具1. 计算机：一台2. 网络摹拟器软件：如GNS3、Packet Tracer等3. 网络线：若干条4. 交换机：一台三、实验步骤1. 网络拓扑搭建a. 打开网络摹拟器软件，创建一个新项目。
b. 在项目中添加两台计算机和一台交换机，并连接它们。
c. 配置计算机的IP地址和子网掩码，确保它们在同一网段内。
2. 数据链路层基本概念实验a. 打开两台计算机的命令行界面。
b. 在计算机1上使用ping命令向计算机2发送数据包，并观察结果。
c. 分析ping命令的过程，了解数据链路层的作用和功能。
3. 数据链路层帧封装实验a. 在计算机1上创建一个文本文件，写入一段文字。
b. 使用数据链路层的帧封装方法，将文本文件封装成数据帧。
c. 将封装后的数据帧发送给计算机2，并接收并解析数据帧。
d. 比较发送前和接收后的数据是否一致，验证数据链路层帧封装的正确性。
4. 数据链路层差错检测实验a. 在计算机1上创建一个文本文件，写入一段文字。
b. 使用数据链路层的差错检测方法，对文本文件进行差错检测。
c. 将差错检测后的结果发送给计算机2，并进行差错检测验证。
d. 比较发送前和接收后的结果，验证数据链路层差错检测的准确性。
5. 数据链路层流量控制实验a. 在计算机1上创建一个较大的文件。
b. 使用数据链路层的流量控制方法，控制文件的发送速率。
c. 将文件发送给计算机2，并观察发送过程中的流量操纵情况。
d. 分析流量控制的效果，验证数据链路层流量控制的可行性。
6. 数据链路层可靠传输实验a. 在计算机1上创建一个文本文件，写入一段文字。
b. 使用数据链路层的可靠传输方法，将文本文件分割成多个数据包。
c. 将数据包发送给计算机2，并进行接收和重组。
d. 比较发送前和接收后的文本内容，验证数据链路层可靠传输的正确性。
数据链路层实验
实验四：数据链路层实验实验准备实验环境：A192.168.0.10500:06:58:e3:4d:1d B192.168.0.10000:07:e9:53:87:d9 DHCP服务器192.168.0.100:06:25:8d:be:1d第一个实验地址解析协议ARP确定与本地网上一个IP地址对应的MAC地址主机A捕获的Ethernet跟踪记录保存在arp.cap第二个实验在主机B上，我们用命令ipconfig/release释放IP地址192.168.0.100后用命令ipconfig/renew重新获取IP地址。
主机A跟踪这些数据活动，并保存在dhcpRealMAC.cap文件中重新设置主机B的MAC地址为00:10:7b:59:18:64.MAC地址更变在计算机重启会生效.当B启动时，我们捕获所产生的网络通信流的Ethereal跟踪记录并分离DHCP分组。
跟踪保存在dhcpRebootNewMAC.cap文件中。
然后我们重设主机B的MAC地址为与主机A一样的MAC地址00:06:25:8d:be:1d。
重启主机。
使新的MAC地址生效DHCP服务器分配IP地址192.168.0.107给主机B（没有分配地址192.168.0.105.因为主机A在网络上并响应了该IP地址。
）我们捕获主机B ping主机B的跟踪记录并保存在duplicateMACs.cap文件中两台主机连接到一个以太网集线器上。
在实验过程中，主机A保持以太网MAC地址和IP地址不变，而主机B将分配多个MAC地址。
问题：1.在第一个实验中，如果我们计时ping命令要多久才能成功返回的话，就会发现第二次ping命令由于ARP请求要花费更长的时间。
ARP请求和应答增加了多少时间？你是如何知道的？0.0001390.000131通过查看arp.cap第一次ping的时候request与reply之间相差0.000139第二次ping的时候发送ARP广播请求在15.238511到15.238642应答完成2.以太网地址比IP地址多多少位？可以表示出多少个唯一的MAC地址？可以标识多少个唯一的IP地址？32位48位232个3.当分配一个重复的MAC地址给主机B时，寻找一个方法使DHCP服务器不分配192.168.0.105给主机B。
计算机网络数据链路层实验报告
计算机⽹络数据链路层实验报告计算机⽹络数据链路层实验报告⽬录⼀、实验内容和实验环境描述(1)实验内容和⽬的(2)实验环境⼆、软件设计(1)数据结构(2)模块结构(3)算法流程三、实验理论分析四、实验结果：(1)性能测试记录表(2)截图（由于截图近200张，这⾥只列出最优参数的情况，其余参数对⽐图及其log⽂件在“参数对⽐“⽂件夹⾥）五、源程序清单六、实验结果分析七、研究和探索的问题⼋、实验总结和⼼得体会⼀、实验内容和实验环境描述(1)实验内容和⽬的利⽤所学数据链路层原理，⾃⼰设计⼀个滑动窗⼝协议，在仿真环境下编程实现有⾳信道环境下两站点之间⽆差错双⼯通信。
信道模型为8000bps 全双⼯卫星信道，信道传播时延270毫秒，信道误码率为10-5，信道提供字节流传输服务，⽹络层分组长度固定为256字节。
通过该实验，进⼀步巩固和深刻理解数据链路层误码检测的CRC 校验技术，以及滑动窗⼝的⼯作机理。
滑动窗⼝机制的两个主要⽬标：(1) 实现有噪⾳信道环境下的⽆差错传输; (2)充分利⽤传输信道的带宽。
在程序能够稳定运⾏并成功实现第⼀个⽬标之后，运⾏程序并检查在信道没有误码和存在误码两种情况下的信道利⽤率。
为实现第⼆个⽬标，提⾼滑动窗⼝协议信道利⽤率，需要根据信道实际情况合理地为协议配置⼯作参数，包括滑动窗⼝的⼤⼩和重传定时器时限以及ACK 搭载定时器的时限。
这些参数的设计，需要充分理解滑动窗⼝协议的⼯作原理并利⽤所学的理论知识，经过认真的推算，计算出最优取值，并通过程序的运⾏进⾏验证。
通过该实验提⾼同学的编程能⼒和实践动⼿能⼒，体验协议软件在设计上各种问题和调试难度，设计在运⾏期可跟踪分析协议⼯作过程的协议软件，巩固和深刻理解理论知识并利⽤这些知识对系统进⾏优化，对实际系统中的协议分层和协议软件的设计与实现有基本的认识。
(2)实验环境WindowsXP环境PC机，Microsoft Visual C++ 6.0 集成化开发环境。
数据链路层抓包实训报告
一、实训背景数据链路层是OSI七层模型中的第二层，主要负责在相邻节点之间可靠地传输数据帧。
为了更好地理解数据链路层的工作原理，我们进行了数据链路层抓包实训，通过Wireshark工具捕获和分析网络数据包，以了解数据链路层协议的工作过程。
二、实训目标1. 熟悉Wireshark工具的使用方法；2. 理解数据链路层协议的工作原理；3. 捕获和分析网络数据包，验证数据链路层协议的正确性；4. 掌握数据链路层抓包实训的步骤和方法。
三、实训工具1. Wireshark抓包工具；2. 电脑一台；3. 网络设备（如路由器、交换机等）；4. 网络连接。
四、实训步骤1. 准备工作（1）确保电脑已接入网络，并安装Wireshark工具；（2）了解实验环境，包括网络拓扑结构、网络设备配置等。
2. 捕获数据包（1）打开Wireshark工具，选择合适的网络接口进行抓包；（2）设置抓包过滤器，例如只捕获特定协议的数据包；（3）启动抓包，观察网络数据包的传输过程。
3. 分析数据包（1）观察数据包的源MAC地址和目的MAC地址，了解数据包的传输路径；（2）分析数据包的帧头信息，包括帧类型、帧控制字段等；（3）查看数据包的数据部分，了解传输的数据内容；（4）根据数据包内容，分析数据链路层协议的工作过程。
4. 验证数据链路层协议（1）根据捕获到的数据包，分析数据链路层协议的帧结构；（2）验证数据链路层协议的工作过程，如数据帧的封装、校验和等；（3）对比协议规范，确认数据链路层协议的正确性。
5. 实验总结（1）整理实验过程中捕获到的数据包，分析数据链路层协议的工作原理；（2）总结实验过程中的经验和教训，提高网络抓包和分析能力。
五、实训结果通过本次实训，我们成功捕获并分析了数据链路层的数据包，了解了数据链路层协议的工作原理。
以下是实验过程中捕获到的部分数据包：图1：以太网帧结构图2：数据链路层协议帧结构通过分析数据包，我们发现数据链路层协议在数据传输过程中，确实按照规范进行了帧的封装、校验和等操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数据链路层实验三层交换机实现VLAN 间通信一、实验设备2 台 3560 三层交换机，3 台电脑。
二、实验要求使在同一VLAN里的计算机系统能跨交换机进行相互通信，而在不同VLAN里的计算机系统也能进行相互通信。
三、实验步骤第一步：在交换机 SwitchA 上创建 Vlan 10 ，并将 0/5 端口划分到 Vlan 10中。
Switch>enSwitch#conf t！进入全局配置模式。
Enter configuration commands, one per line.End with CNTL/Z.Switch(config)#hostname SwitchA！修改 Switch 名字为 SwitchASwitchA(config)# vlan 10！创建 Vlan 10 。
SwitchA(config-vlan)# name sales！将 Vlan 10 命名为 sales。
SwitchA(config-vlan)#exitSwitchA(config)#interface fastethernet 0/5！进入接口配置模式。
SwitchA(config-if)#switchport access vlan 10！将 0/5 端口划分到 Vlan 10 。
SwitchA(config-if)#exit第二步：在交换机 SwitchA 上创建 Vlan 20 ，并将 0/8 端口划分到 Vlan 20中。
SwitchA(config)# vlan 20！创建 Vlan 20 。
SwitchA(config-vlan)# name technical！将 Vlan 20 命名为 technical 。
SwitchA(config-vlan)#exitSwitchA(config)#interface fastethernet 0/8！进入接口配置模式。
SwitchA(config-if)#switchport access vlan 20！将 0/8 端口划分到 Vlan 20 。
SwitchA(config-if)#exit第三步：在交换机SwitchA 上将与 SwitchB 相连的端口定义为tag vlanSwitchA(config)#interface fastethernet 0/24！进入接口配置模式。
SwitchA(config-if)#switchport trunk encapsulation dot1q模式。
!将 f 0/24 端口封装 dot1q 协议，支持中继交换机；SwitchA(config-if)#swi mode trunkSwitchA(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state toup ！将 fastethernet 0/24 端口设为 tag vlan 模式。
作用是串联两个交换机；0/5端口划分到Vlan 10中。
第四步：在交换机SwitchB 上创建 Vlan 10 ，并将SwitchB # configure terminalSwitchB(config)# vlan 10SwitchB(config-vlan)# name salesSwitchB(config-vlan)#exitSwitchB(config)#interface fastethernet 0/5SwitchB(config-if)#switchport access vlan 10SwitchB(config-if)#exit第五步：在交换机SwitchB 上将与 SwitchA 相连的端口定义为tag vlan 模式。
SwitchB(config)#interface fastethernet 0/24！进入接口配置模式。
SwitchB(config-if)#switchport trunk encapsulation dot1qSwitchB(config-if)#switchport mode trunk！将 fastethernet 0/24 端口设为 tag vlan 模式。
第六步：将三台 PC 机 IP 地址配置好之后验证 PC1 与 PC3 能互相通信，但 PC2 与 PC3 不能互相通信。
C:\>ping 192.168.10.3！在 PC1 的命令行方式下验证能Ping 通 PC3 。
C:\>ping 192.168.10.3！在 PC2 的命令行方式下验证不能Ping 通 PC3 。
截图 ;第七步：设置三层交换机VLAN 间通讯。
SwitchA(config)# int vlan 10!创建虚拟接口 vlan 10SwitchA(config-if)#ip address 192.168.10.1255.255.255.0! 配置虚拟接口 vlan 10 的地址SwitchA(config-if)#no shut! 启动端口SwitchA(config-if)#exitSwitchA(config)# int vlan 20!创建虚拟接口 vlan 20SwitchA(config-if)#ip address 192.168.20.1255.255.255.0SwitchA(config-if)#no shut!启动端口SwitchA(config)#ip routing!开启交换机三层路由功能第八步：将 PC1 和 PC3 的默认网关设置为192.168.10.1，将 PC2 的默认网关设置为192.168.20.1第九步：测试结果不同 VLAN内的主机可以互相PING 通【注意事项】两台交换机之间相连的端口应该设置为 t ag vl an 模式。
需要设置 PC的网关作业要求：将以上步骤的配置命令用自己做实验的相应截图替换；并且包含实验中间以及最后结果截图，以下实验类同；实验感受：用自己的话描述做此实验的个人感受，以下实验类同；VTP一、实验设备三台三层交换机，一台二层交换机。
二、实验要求能够学习到vlan 信息。
三、实验步骤在 SW1 上的配置：switch(config)#ho SW1SW1(config) #int range fa0/1–3SW1(config-if)#switchport trunk encapsulation dot1qSW1 (config-if-range)# sw mo trSW1 (config-if-range)#endSW1 #vlan daSW1 (vlan)#vtp domain ggSW1 (vlan)#vtp serverSW1 (vlan)#exitSW1 #vlan daSW1 (vlan)#vlan 10SW1 (vlan)#vlan 20在 SW2 上的配置：Switch(config)#ho SW2SW2(config)#int f0/2SW2(config-if)#switchport trunk encapsulation dot1qSW2 (config-if)#sw mo trSW2 (config-if)#endSW2 #vlan daSW2(vlan)#vtp domain ggSW2 (vlan)#vtp clientSW2 (vlan)#exit在 SW3 上的配置：Switch(config)#ho SW3SW3(config)#int f0/1SW3(config-if)#switchport trunk encapsulation dot1qSW3 (config-if)#sw mo trSW3(config-if)#endSW3 #vlan daSW3(vlan)#vtp domain ggSW3 (vlan)#vtp clientSW3 (vlan)#exi在 SW4 上的配置：Switch(config)#ho SW4SW4(config)#int f0/3SW4 (config-if)#sw mo trSW4(config-if)#endSW4 #vlan daSW4(vlan)#vtp domain ggSW4(vlan)#vtp clientSW4 (vlan)#exi测试：在 SW2-SW4 上查询是否学到SW1（ VTP Server）交换机创建的VLAN ，命令是：SW2#sh vlan ，此方法是测试VTP 有效的一种方式并截图；在此基础上，设计另外测试VTP 有效的方法。
（提示：删除已配置命令是在原始命令之前加一个no 即可并截图；）实验感受：生成树 STP一、实验设备3 台 2960 交换机， 3 台 PC 机。
二、实验目的理解生成树协议STP 的工作效果。
三、实验效果:使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。
四、实验拓朴五、实验步骤因为思科交换机默认开启spanning-tree，所以在这里只需要将拓扑建好并设置PC 机的 IP 地址后即可测试；六、测试方法你能否解释 Switch2 处于稳定状态下的 Fa0/1 端口的颜色块是棕色吗？（棕色代表此端口处于阻塞状态）自己设计一个测试方法，将 spanning-tree 协议功能的效果图截出来。
备注： PC 机连续 ping 命令的格式：ping –n 100 192.168.0.1！连续发送100 个测试包；实验感受：PPP PAP 认证一、实验拓扑S1/2S1/2DTE DCE二、拓扑说明本例子是 PAP 配置，认证方的IP地址为1.1.1.2/24，被认证方的IP地址为1.1.1.1/24，要求设定的用户名和密码和认证方一样，分别是用户名 RouterA ，密码 RouterA 。
Router A为被认证方， Router B 为认证方；三、实验步骤：路由器选择 2620XM ，添加的物理模块是： NM-4A/S ，连接线选择 Sierial DCE ；这里应该从 RouterB 连向 RouerA ；连接好实验环境后，执行以下操作。
RouterB的配置：Router>enable!进入路由器特权模式Router #configure terminal!进入全局配置模式Router (config)# Hostname RouterB!将路由器重命名为 RouterBRouterB(config)#interface Serial 1/2!进入 Serial 1/2 的接口配置模式RouterB(config-if)#ip address 1.1.1.2 255.255.255.0!配置 IP 地址RouterB(config-if) #clock rate 64000!定义此机器为 DCE, Data Communications Equipment （数据通信设备）, 它在 DTE 和传输线路之间提供信号变!换和编码功能，并负责建立、保持和释放链路的连接，由开放软件基金开发。
