通信指挥车
消防通信指挥车运行管理要点简介
消防通信指挥车运行管理要点简介摘要：消防应急通信指挥车是指经过专业改装，集成多种通信方式，搭载多种通信设备和技术，实现应急救援现场的通信组网与数据、图像、语音远程传输功能的专业车辆，是各类消防应急救援现场的机动指挥部。
它能够机动灵活地达到灾害现场并迅速展开灭火救援指挥工作，提供传统现场指挥所（帐篷）不具备的舒适办公环境及快速展开能力，是“119”指挥中心的前端延伸。
文章简要介绍消防通信指挥车运行管理需要注意的重点。
关键词：消防;通信指挥车;运行管理重点2021年5月，笔者所在支队有幸参加了“应急使命·2021”应对特别重大地震灾害检验性演练，支队的动中通指挥车全程参与了通信保障工作。
下面笔者根据演练中积累的经验和个人理解，简要介绍消防通信指挥车运行管理需要注意的重点。
一、供电管理供电系统为通信指挥车用电设备提供电力来源，是通信指挥车稳定运行的基础。
（一）发电机为确保电力满足设备使用需求，通信指挥车必须配备专用的独立发电机。
发电机功率必须满足全车所有用电设备同时开启时的最大功率需求，经测算，发电功率至少不能低于5000w。
其次在续航时间方面，专用发电机一次性持续运转时间必须至少达到8小时。
考虑到普通发电机的油箱较小，续航时间短，不能满足通信指挥车供电需求，通信指挥车专用发电机应该能与通信指挥车共用油箱。
（二）不间断电源考虑到突然断电可能对车载用电设备造成损害，通信指挥车应该安装不间断电源（UPS）。
发电机发出的交流电不能直接为车载设备供电，必须通过UPS整流后为车载设备供电。
这样可以确保电压更加稳定，如果因发电机故障断电，全车设备还可以通过不间断电源供电持续工作2小时以上，确保通信指挥车顺利完成通信保障任务和所有车载设备安全关机。
二、通信链路管理通信设备时刻保持稳定通联的关键在于通信链路畅通。
做好消防通信指挥车运行管理的关键在于确保通信链路畅通。
为了确保通信链路畅通，除了应该配备稳定可靠的通信装备外，还应该充分运用各类不同的通信链路并互为备份手段，才能确保紧急状态下的通信畅通。
通讯指挥车操作流程
通讯指挥车操作流程车辆结构示意图具体操作一、设备电源开启车内的电源可以有多种输入方式：市电输入、逆变器输入和外置发电机输入。
配电箱右侧有一个“急停”按钮，当设备电源出现异常情况时应立即按下此按钮，切断电源输出。
正常情况下，“急停”按钮应处于释放状态。
（一）市电输入1.市电输入时，先将“卷线盘”的插头插入220V交流插座，再将防水电源连接线的一端插入车后的市电输入防水插座上，再将另一端插入电缆盘上的插座上。
此时，配电箱右上角的电源输入指示灯中的“市电”灯亮。
2.合上配电箱上的“市电”、“漏电流”开关，按下电源输入指示灯下方的电源开关，此时配电箱内的接触器吸合，电源开关上的指示灯亮。
3.观察配电箱左侧的多功能电表，显示的交流电压应该是220V左右。
如果电压显示大于240V 或小于200V，请立即检查市电输入，并采用其他电源输入方式（用逆变器电源输入或外置发电机电源输入）。
4.根据实际需要，合上配电箱上的其他电源输出开关。
（二）逆变输入（蓄电池）1.需要逆变输入时，将发电控制开关打开至“1”，此时，配电箱右上角的电源输入指示灯中的“发电”灯亮。
2.合上配电箱上的“发电”、“漏电流”开关，按下电源输入指示灯下方的电源开关，此时配电箱内的接触器吸合，电源开关上的指示灯亮。
3.若逆变器发出“嘀…嘀…”的声音，发电控制开关上显示“low batt”字样，则表明车内蓄电池电量低，需要进行充电。
此时应使用其他电源输入方式，如市电输入或使用外置发电机电源输入。
4.根据实际需要，合上配电箱上的其他电源输出开关。
（三）外置发电机输入1.开启外置发电机，将防水电源连接线一头连接在发电机输出插座上，另一头连接在车后的防水市电电源输入插座上。
2.后面的操作参考“市电输入”操作步骤。
电源注意事项a)发电控制面板左侧的“充电”开关旋钮，平时应保持在关闭位置即“0”位。
当打开这个旋钮到“1”位时，汽车发动机可以对机柜内的电瓶充电。
通信指挥车主要是用来干什么的？
通信指挥车主要是用来干什么的？1. 概述通信指挥车是一种具有移动性，能够提供通信支持和指挥调度的特种车辆。
通信指挥车主要是用于应急救援、重大活动、军事行动等情况下的通信指挥调度工作。
随着科技的发展和应急救援能力的提高，通信指挥车已经成为了必不可少的一种应急救援装备。
2. 能力特点•移动性强通信指挥车具备较高的机动性，其具有适应于各种地形、环境的能力，可以快速到达指挥现场，满足指挥调度的需要。
•通信支持能力通信指挥车配备了先进的通信设备，可以提供包括语音、数据、视频等多种通信手段。
同时，通信指挥车还可以通过该车上的通信设备为外围通信设备提供支持，使得相关人员在指挥现场能够更加顺畅地进行通信。
•指挥调度能力通信指挥车还配备了先进的指挥调度设备，能够提供各种形式的指挥调度，实现对指挥现场所有关键节点、关键人员的实时监控。
能够指挥现场勘查，制定详细救援方案，并提供分析和决策支持，保证应急救援的高效完成。
3. 应用场景•大型活动现场指挥在大型活动（如重大会议、集会等）现场，通信指挥车可以提供各种通信手段，满足现场指挥调度的需求。
该车可作为应急通信中心，通过各种通信手段与周边联系，为指挥现场提供高效的指挥调度服务。
•突发事件救援在突发事件的救援工作中，通信指挥车可以作为救援指挥现场的核心，提供通信以及指挥调度等一系列应急救援手段。
同时通信指挥车还有通信中继的作用，可以提高现场救援人员的通信覆盖范围，提高救援效率和效果。
•军事行动指挥在军事行动中，通信指挥车可以快速部署到指挥现场，提供指挥调度、通信支持等服务。
同时通过车载设备及时获取现场情报，指挥决策更加精确可靠。
4. 结论通信指挥车作为移动式通信调度设备，在应急救援、大型活动、军事行动等场景中的功能体现得淋漓尽致，提供通信及指挥调度等一系列应急救援手段，有效提升了应急救援水平，提高了决策效率和指挥调度的准确性，值得大力推广与应用。
应急通信指挥车方案讲解
应急通信指挥车技术方案目录第一章综述................................................................................................................................ - 1 -1.1 设计思想....................................................................................................................... - 1 -1.2 设计原则....................................................................................................................... - 3 -1.3 建设目标....................................................................................................................... - 3 -1.4 主要功能....................................................................................................................... - 4 -1、通信功能................................................................................................................ - 4 -2、图像采集、处理和传输功能................................................................................ - 4 -3、广播功能................................................................................................................ - 4 -4、照明功能................................................................................................................ - 4 -5、会议功能................................................................................................................ - 4 -6、供配电功能............................................................................................................ - 4 -第二章总体设计........................................................................................................................ - 6 -总体框架和总体拓扑示意图.............................................................................................. - 6 -2.1 无线图像传输系统....................................................................................................... - 7 -2.1.1 TFDM单兵式/密拍式无线图像传输设备传输流程........................................ - 7 -2.1.2 TFDM车载式无线图像传输设备传输流程................................................... - 10 -2.1.3 便携式3G公网无线图像传输设备传输流程 ............................................... - 12 -2.1.3 车载式3G公网无线图像传输设备传输流程 ............................................... - 15 -2.2 照明系统..................................................................................................................... - 18 -2.4 供配电系统................................................................................................................. - 20 -2.4.1 发电机.............................................................................................................. - 21 -2.4.2 APC不间断电源在线式5KV（C3KS）........................................................ - 22 -2.4.3 配电系统设计.................................................................................................. - 23 -2.5 安全警示系统........................................................................................................... - 23 -2.6 其他及辅助系统......................................................................................................... - 23 -2.6.1 广播系统.......................................................................................................... - 23 -第三章车辆改制...................................................................................................................... - 26 -3.1 原车外观与参数......................................................................................................... - 26 -3.2 外观效果图................................................................................................................. - 26 -3.3 总体布局图................................................................................................................. - 27 -3.4 整车配重..................................................................................................................... - 28 -3.5 设备减振..................................................................................................................... - 28 -3.6 系统的可维修性......................................................................................................... - 28 -3.7 设备及人员安全......................................................................................................... - 28 -3.8 电磁干扰（EMC）的解决 ........................................................................................ - 29 -3.9 车内装饰..................................................................................................................... - 29 -3.10 表面处理................................................................................................................... - 30 -3.11 车辆密封................................................................................................................... - 30 -3.12 隔音隔热................................................................................................................... - 30 -第四章设备配置列表......................................................................................错误!未定义书签。
通信指挥车技术方案
通信指挥车技术方案技术方案：通信指挥车一、安全畅通的通信系统安全畅通的通信系统是该车的核心技术，它需要具备以下特点：1. 高安全性：在通信过程中，要保证信息不被窃听、篡改、丢失等，采用基于安全性强的AES加密算法，结合数字证书和公钥加密等技术保证信息的安全性。
2. 高可靠性：通信指挥车应具备高可靠性，能够快速、准确地识别各种信号，并能自动进行长距离区域网络的建立和管理，保证通讯的稳定和可靠。
3. 快速响应：在指挥和通信要求十分紧急的情况下，通信指挥车应当具备快速响应的能力，尤其是对于小范围的通信需求，车体应当设计为可插即用，可以快速、实时的响应各类通信需求。
4. 通用性：为满足不同业务之间信息交流的需求，通信指挥车应当支持多种通讯方式，如电话、手机、无线电、互联网等。
二、宽带高速数据传输技术通信指挥车需要支持一种宽带高速数据传输技术，以便有效的传输大量的数据和视频信息。
应采用光纤或高速局域网（LAN）技术，以便高速、大带宽数据通信。
主控板采用高效率CPU、高速硬盘和高带宽内存，以便实现高效和高速数据处理、传输和存储。
三、视频监控技术为了实现对整个现场的完整监控，需要在车体周围安装高分辨率的视频监控设备，以便全方位、高清晰显示现场情况。
监控系统应包括一个视频光纤转换器、几个高清晰度监控摄像机、视频显示器和网络存储设备。
所有的监控设备都应该能够实时、自动录像，并允许远程监控，以便远程指挥和监视行动。
四、指挥系统通信指挥车应当拥有一个完整的指挥系统，以便具备充分的指挥和调度能力。
此系统应当包括：1. 可视及可听的指挥控制台，其中可通过音频和视频进行多功能调度；2. 可进行指挥和命令的对讲设备，以便实现指挥人员之间的即时沟通；3. 可进行离线文件传输的文件传送系统，以便transfer与收集各类通信文档和信息；4. 数据整合及分析系统，它负责将各种采集到的数据进行整合、存储和处理，以便各种指挥和决策人员随时获取最新的军事、政治和地理位置信息。

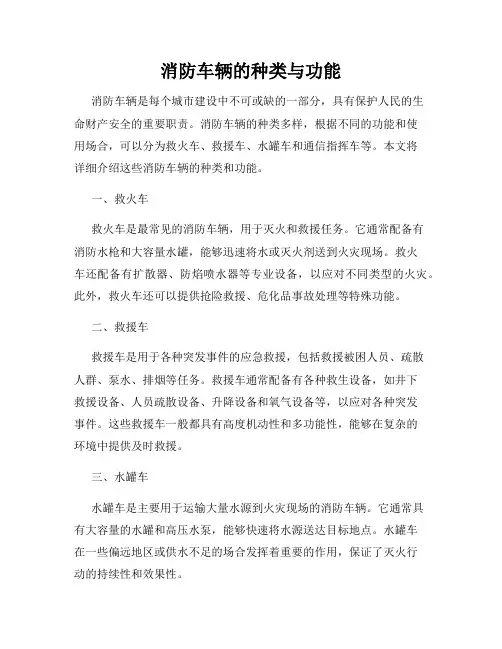

消防车辆的种类与功能
消防车辆的种类与功能消防车辆是每个城市建设中不可或缺的一部分，具有保护人民的生命财产安全的重要职责。
消防车辆的种类多样，根据不同的功能和使用场合，可以分为救火车、救援车、水罐车和通信指挥车等。
本文将详细介绍这些消防车辆的种类和功能。
一、救火车救火车是最常见的消防车辆，用于灭火和救援任务。
它通常配备有消防水枪和大容量水罐，能够迅速将水或灭火剂送到火灾现场。
救火车还配备有扩散器、防焰喷水器等专业设备，以应对不同类型的火灾。
此外，救火车还可以提供抢险救援、危化品事故处理等特殊功能。
二、救援车救援车是用于各种突发事件的应急救援，包括救援被困人员、疏散人群、泵水、排烟等任务。
救援车通常配备有各种救生设备，如井下救援设备、人员疏散设备、升降设备和氧气设备等，以应对各种突发事件。
这些救援车一般都具有高度机动性和多功能性，能够在复杂的环境中提供及时救援。
三、水罐车水罐车是主要用于运输大量水源到火灾现场的消防车辆。
它通常具有大容量的水罐和高压水泵，能够快速将水源送达目标地点。
水罐车在一些偏远地区或供水不足的场合发挥着重要的作用，保证了灭火行动的持续性和效果性。
四、通信指挥车通信指挥车是根据大型灾害事故需要而设计的消防车辆。
它配备有先进的通信设备、监控系统和指挥设备，能够实现现场指挥与总指挥部的双向通信，并实时传输图像和数据。
通信指挥车在灾害事故现场起到了协调指挥和信息传输的重要作用，提高了救援效率和应急响应能力。
消防车辆是城市消防系统的重要组成部分，不同种类的消防车辆在不同的灾害事故中发挥着重要的作用。
除了上述介绍的消防车辆种类，还有其他一些特种消防车辆如化学防护车、飞梯车等，它们根据特殊的作业需求而设计，能够有效地应对各类突发事件。
消防车辆在保障人民生命财产安全方面起到了重要的作用，在应对突发事件和灾害事故时发挥着不可替代的作用。
因此，城市应该加大对消防车辆的投入，提升其性能和技术水平，以确保消防工作的高效运行。
通信指挥车系统设计方案
通信指挥车系统设计方案一、背景随着信息化时代的发展，通信指挥车正在成为军队指挥控制系统中的重要组成部分。
通信指挥车是一种具备通信、指挥、监控和信息处理等功能的移动指挥平台，能够提供快速、灵活的指挥和通信支援，增强军队指挥能力和应对各类作战任务的能力。
二、需求分析1. 通信能力：通信指挥车需要具备多种通信方式，包括无线电通信、卫星通信和网络通信等，以保证在不同环境下实现可靠的通信连接。
2. 指挥功能：通信指挥车需要具备指挥控制系统，能够对作战指挥进行快速、准确的响应，并能实现指挥信息的传递和共享。
3. 信息处理：通信指挥车需要具备信息处理能力，能够对获取到的信息进行处理和分析，提供决策支持和情报报告等功能。
4. 环境适应性：通信指挥车需要具备良好的防护性能和适应各种复杂作战环境的能力，能够在恶劣的条件下正常运行。
三、系统概述通信指挥车系统由以下模块组成：1. 通信模块：包括无线电通信模块、卫星通信模块和网络通信模块，用于实现通信指挥车与其他作战单位之间的通信连接。
2. 控制模块：包括指挥控制系统和数据处理系统，用于实现对指挥车的指挥控制和对获取到的信息进行处理和分析。
3. 电源模块：用于为通信指挥车提供电力供应，确保系统正常运行。
4. 环境感知模块：包括天气传感器、环境监测传感器等，用于实时获取作战环境信息，提供决策支持。
四、系统设计1. 通信模块设计：通信指挥车可以通过无线电通信实现与前方战斗部队的通信连接，在野外作战环境中具备广阔的通信范围。
卫星通信模块可以提供全球范围内的通信能力，支持高速数据传输和语音通信。
网络通信模块能够实现与指挥中心的远程通信连接，支持数据传输、图像传输和视频传输等。
2. 控制模块设计：指挥控制系统通过显示屏和操作控制台实现与操作人员的交互，显示指挥所需的信息和指令。
数据处理系统能够对获取到的信息进行处理和分析，生成各类报表和决策支持信息，并将其传输给指挥中心和其他作战单位。
通信指挥车建设方案
（四）图像传输系统
1路头戴式和1路手持式摄像机 (无线方式与车辆间传输信号)。
2路外接有线摄像机。 1台车厢前部升降杆摄像机。 1台车尾升降杆摄像机。 1～2台车内自动对焦摄像机。 其它全景摄像装备。
（五）生活设施
01
设置独立卫生间，带坐便器、洗手盆，设置生活用水
系统、给排水系统及污水处理系统。
01
设置会议桌、椅，会议桌在三面围坐的情况下可容纳10-16人开会，在加 设简易席、视频会议设备、.投影设备及文件柜等 设备。
03
会议桌上设置无绳电话、高保真麦克风等会议设施。
（二）通信系统
0
0
0
1
1
1
一体化的系统集成平 台，将电话、移动电 话、无线电台三种语 音线路集成在一个语 音平台上。操作席位 配置不少于2个。
卫星通信设备包括车 载站和指挥中心地面 站两部分，带宽应满 足双向活动图像传输 的要求，能与指挥网 络互联，并要求与公 安部消防局互通。
设置小型有线数字程 控交换机、无线通信 交换设备、2部 GSM/CDMA移动电 话、16路数字录音系 统、1台独立无线传 真机、现场广播系统、 视频会议系统等。
（三）计算机网络系统
202X
通信指挥车建设 方案
点击此处添加副标题
演讲人姓名
一、总体思路
通信车+指挥车； 通信车为指挥长及随行 人员提供日常抢险救援 的通信保障；
指挥车作为大型灾害事故 现场以及灭火救援演练现 场的移动指挥中心，配备 完备的计算机通讯系统、 图像传输系统、以及可供 20人以上同时使用的独立 的会议室，保证指挥员便 捷、高效的灭火指挥需要。
计算机网络子系统包括服务器、 工作站、平板电脑、网络设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用该种类型的车辆是应对突发紧急状况时的通信保障，实现在现场进行双向视频语音指挥调度，具有方便快捷高效，机动灵活等特点，广泛应用于公安、消防、部队、油田、电力等各个领域。
它具备的主要功能如下：
1、卫星通讯功能，因为该车是一个快反应的通信系统与信息系统有机集成的平台，可以综合各种应急服务资源，且不低于2048kbps双向视频，音频和数据传输能力，视频信号采用MPEG-4压缩格式。
2、GSM移动ohone, 海事卫星phone,GPRS/CDMA无线通信终端，且不受地域限制，覆盖面广，通信距离远，站点设置方便，信号传输质量好，可以点对点、点对多点进行图像、语音、数据的传输，方便地接入地面通信网等许多优点。
3、同一信道可用于不同方向和不同区域。
所谓应急就是说在原有的通讯设备已被损坏的情况下，才需要使用这个通信指挥车，所以它也要具备同一个信道用于不同区域的。
4、上网的能力，在执行任务时，它能够尽快到达现场，可以在较短的时间内为现场和远地指挥中心建立应急指挥通信链路，所以利用移动卫星车载站可以方便地开通卫星通信链路，解决现场图像、语音和数据的通信问题。
然后外界人员通过上网就可以知晓灾害地区是怎样的情况，同时做好救助准备。
以上就是相关内容的介绍，相信大家会有更多的认识，同时，如有这方面的兴趣或需要可以选择在线咨询官网或直接拨打电话了解，南京英德利汽车有限公司，主要从事专用车改装、房车生产，定位于“为客户车上工作、生活提供专业化的解决方案”的特种专用车改装企业，致力于提供品质优越、快速响应的多功能多品种特种专用车，助力于中国社会可持续的快速发展。
