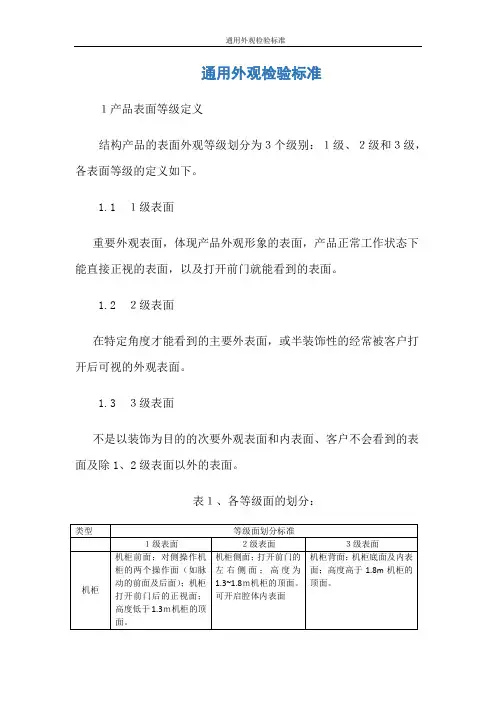

通用外观检验标准

通用外观检验标准１产品表面等级定义结构产品的表面外观等级划分为３个级别：１级、２级和３级，各表面等级的定义如下。

１级表面重要外观表面，体现产品外观形象的表面，产品正常工作状态下能直接正视的表面，以及打开前门就能看到的表面。

２级表面在特定角度才能看到的主要外表面，或半装饰性的经常被客户打开后可视的外观表面。

３级表面不是以装饰为目的的次要外观表面和内表面、客户不会看到的表面及除1、2级表面以外的表面。

表１、各等级面的划分：2外观检验条件检验原则v1.0 可编辑可修改产品外观应美观，颜色均匀一致，单独一零/部件的整体视觉效果不能受到破坏，不会给人以劣质产品的印象。

生产者应认真操作、严格控制产品质量，避免在生产过程中出现对各种表面的损伤。

有签样或图纸上有特殊要求的零部件，其对应的缺陷优先按其样板或技术要求的标准进行判断。

所有结构件外观缺陷的判定是基于不影响产品功能前提下进行的判定，如果有影响产品使用功能的缺陷（如引起炸机、短路等），即使符合标准规格，也判定不合格。

所有外观判定都是在下述的检验条件下进行判定，看不到的外观缺陷都认可接受。

对外观判定操作存在争议的以结构物料SQE工程师判定为准，仍有严重分歧的，最终裁决权归技术部。

目视检测条件在自然光或光照度在300-600LX的近似自然光下（如40W日光灯、距离500mm处），相距为650～750mm，观测时间按不同等级面而有不同，详见下表：表２、检测条件表面等级1级2级3级检视时间5s5s3s检视距离光源650～750mm自然光或光照度在300-600LX检查者位于被检查表面的正面、视线与被检表面呈45-90°进行正常检验（参见下图）。

要求检验者的校正视力不低于。

不能使用放大镜用于外观检验。

图1、“正视”位置示意图检测面积划分被检表面按其面积或最大外形尺寸划分为不同大小类别，当有两个条件满足时、以大的一类为准。

表面大小划分标准如下表。

（注：一般情况下，被检表面上的缺陷个数超过2个时，缺陷之间的距离必须大于10 mm ，否则视为同一缺陷，尺寸以其总和计。

）表３、表面大小类别划分按面积(mm 2)按最大外形尺寸(mm)小面检测面积 ≤12000最大尺寸≤300中面12000＜检测面积≤48600300＜最大尺寸≤600大面48600＜检测面积≤97200600＜最大尺寸≤1000超大面97200＜检测面积1000＜最大尺寸表面大小划分标准3对外观的质量要求总则 特殊签样有签样或图纸上有特殊要求的零部件，其对应的缺陷优先按其样板或技术要求的标准进行判断。

其它结构件表面缺陷的程度不能超出第4节的要求，否则为不合格。

零件与组件零件的生产应首先按照各种零件生产技术规范的要求进行质量控制；组装后的结构件按本规范检验表面外观。

散件发货的零件按第４节的要求，表面等级按使用环境定义。

加工工艺原因导致的问题 毛刺或锐边以不影响装配操作，并保证使用时的安全、不伤手为原则（特殊产品以签样或图纸上的特殊要求为准，如电极网）。

裂纹厚板折弯或拉丝、喷砂后再进行折弯，容易在折弯变形部位出现裂纹，特别是铝板和铜板。

应控制明显裂纹，裂纹深度应小于材料厚度的1/20，裂纹宽度应小于ｍｍ,以SQE 判定为准，必要时以签样标准加以限制。

v1.0 可编辑可修改裂纹图２、拉丝后的折弯裂纹其它材料自身原因所造成的裂纹，不允许出现。

裂纹图３、折弯裂纹接刀痕和模具压痕冲压过程中产生的接刀痕可接受，手摸不刮手。

对于正常模具压痕，不属于外观缺陷，但必须保证其与零件边缘轮廓平行、或具有一定的规律性。

深孔内壁要求允许盲孔或者较深通孔孔内部、深度大于孔半径的区域没有电镀或喷涂膜层，但可以涂上油漆（或其它类似的有保护作用的干膜涂料）加以保护，不允许有可见腐蚀物。

因补漆操作而在螺纹孔口周围３mm内留下的涂漆或涂胶痕迹，可以接受。

挂具印表面处理时的挂具印，应留在３级面上。

对于只有１级面的零件，其挂具印应位于边角位置，并要求其大小控制在S≤且P≤４。

（S和P的定义见第４节）对于喷涂表面的挂具印应进行修补，不允许露出金属基材。

特殊情况螺钉头螺钉头上若出现槽口明显变形、或表面膜层破损，均不允许。

若槽口边缘出现的轻微毛刺，不允许出现在1级表面上；在其它表面，以目视没有明显的变形、或突起、或膜层脱落等缺陷为限。

型材的棱边磕痕１级表面上，其正视磕痕深度不超过，宽度不限。

每条边的磕痕数量不多于２处。

２级、３级表面的型材磕痕不做限制。

缺陷的改善允许供应商使用自己的工艺处理方法消除表面缺陷、保持表面的一致性。

但其处理后的表面粗糙度和平面度需符合图纸相关要求，且满足下述打磨抛光、喷吵、拉丝的要求。

对于砂眼直径大于10mm的压铸件，不允许进行修补。

打磨抛光对于基材花斑、或镀前划痕、或者焊接后的表面不平整等，均可以采取打磨抛光的方式加以去除，但抛光区不能留下有深度感的打磨条纹，所形成的表面粗糙度 Ra 不大于μm。

因抛光区的光泽与周围区域不同，对同一表面上抛光区的面积和数量限制如表4；当超出表4限制时，应对整个表面进行抛光处理以使该表面光泽基本均匀一致，不允许在整个表面布满了小面积的抛光区。

喷砂或拉丝对于表面没有装饰纹理要求的表面（如２级、３级面），其表面缺陷的消除可采取拉丝或喷砂的方法加以补救，但要求拉丝或奔砂后整个表面纹路均匀，所形成的表面粗糙度Ra 不大于μm。

4可接受的缺陷标准所有表面的外观缺陷除了需满足前面几节的说明之外，还应满足本节的详细规定。

本节所有表格中出现的字母“L”表示单个缺陷的长度，单位为“mm”；“S”表示单个缺陷的面积，单位“mm2”；“P”表示缺陷的数量，单位“个”；“D”表示单个缺陷的直径。

金属表面缺陷定义序号缺陷名称缺陷描述1模具痕折弯等模具成型过程中在结构件表面产生的压痕、轻微凹坑等。

模具痕２摩擦痕加工过程中板材在机床台面运动过程中产生的轻微划痕，其特点是无凹陷感。

3镀前划痕是指电镀或氧化之前的基体材料上的划伤痕迹，手摸有明显的凹陷感。

4镀后划痕指电镀之后因操作不当等人为造成的表面划伤痕迹。

手摸有明显的凹陷感。

５浅划痕膜层表面划伤，但未伤至底层（即底层未暴露）；目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。

６深划痕表面膜层划伤，且已伤至底层（即底层已暴露出来）；目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。

７焊渣指电镀、氧化前，金属焊接时飞溅到焊缝位置以外区域的、牢固粘附在基材表面的金属点状颗粒。

焊渣８烧伤拉丝处理时因操作不当、造成零件表面过热而留下的烧蚀痕迹。

烧伤９凹坑由于基体材料缺陷、或在加工过程中操作不当等原因而在材料表面留下的小坑状痕迹。

凹坑10抛光区对基材上的腐蚀、划伤、焊接区、铆接区等部位进行机械打磨抛光后表现出的局部高光泽、光亮区域及焊接的背面所呈现出的打磨痕迹。

抛光区11基材花斑电镀或氧化前因基体材料腐蚀、材料中的杂质或者材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。

氧化花斑电镀花斑12镀层起泡电镀不良、或因基材原因而出现的镀层鼓起甚至脱落现象。

镀层起泡13露白镀锌彩色钝化膜因磨擦而被去除、露出锌层，或因缝隙截留溶液导致的无钝化膜现象，呈现为区别于周围彩色的白色。

露白14黑点镀锌彩色钝化膜上因初期腐蚀变化而出现的零星分散的小黑点。

黑点15雾状镀铬、镀镍表面上的模糊、不清晰、不光亮的现象。

雾状16水印电镀或氧化后因清洗水未及时干燥或干燥不彻底所形成的斑纹、印迹。

水印17挂具印电镀或者氧化时挂具和结构件接触部位局部无镀层或者膜层的现象。

挂具印18腐蚀在金属表面发生的生锈、氧化等现象。

19局部无镀层指电镀表面因电镀工艺的局限而在凹槽内、深孔内、折弯内角等低电位区出现镀层未电镀上的现象。

露基材20铝材晶纹由于原材料制造原因，铝制零件在化学处理后、在表面呈现出粗晶组织现象。

可接受范围缺陷类型表面大表面状态合格范围喷涂表面缺陷定义5涂层堆积积粉、积漆和积瘤等现象（实心）。

6毛边在喷涂保护区的分界线上因去除保护材料而出现的附着力牢固的、明显的涂层边界不整齐现象。

7浅划痕涂层表面擦伤，但未伤至底层（即底层未暴露8深划痕表面涂层划伤，且已伤至底层（即底层已暴露出来）。

9打磨痕喷涂前因去除缺陷留下的砂轮印，喷涂后可见。

10凹凸痕因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平整的现象，手摸时有不平感觉。

11颗粒因材料杂质或外来物（如焊渣等）的影响而在表面形成的、颜色与正常涂层一致的粒状凸起现象。

可接受范围合格范围缺陷类型表面大小1级面2级面3级面可接受零件间色差（注11）不限可接受可接受（同类物料不允许）塑胶表面缺陷定义3色差产品表面呈现出与标准样品的颜色的差异；或者同种外观要求的零件分别符合颜色要求，但组装后在相邻零件表面出现颜色差异的现象。

4光泽差异产品表面呈现出与标准样品光泽不一致的情况，或者产品局部与周围光泽不一致的情况，或者不同零件光泽不一样的情况，可以用光度计测量。

5 凹陷塑料熔体通过一个较薄的截面后，其压力的损失不足以填充较厚截面，从而在较厚截面处形成的凹坑。

6水纹又叫流纹；熔融材料在射入成型空间时，由于温度下降急冷固化，造成材料粘度增高，降低流动性，在后续树脂的推动下，产品表面形成以浇口为中心、垂直于射出方向的年轮状条纹。

7银纹、气泡由于原料中含有水分，或注塑机台熔融段含有空气，以及注塑参数选择不当等原因，在塑料件表面沿树脂流动方向所呈现出的银白色条纹或者气泡。

8披锋也称溢料、批锋、飞边，由于成型参数不当或模具制作不良，造成成型品的边缘或分型面处所产生的余料；或模具拼块或镶块形成的拼接线。

用披锋溢料方凹陷银纹银纹水纹向的长度表示披锋的严重等级。

9浅划伤产品表面无深度感的擦伤或划伤，看上去不明显，用指甲感觉不到的划伤。

10深划伤硬物或锐器造成零件表面的深度线性划痕，用指甲能感觉到的划伤。

11异物由材料、模具、环境或机器设备中的灰尘、夹杂物、污物等影响而形成的与表面不同颜色的斑点或颗粒。

12颗粒因材料杂质或外来物的影响而在表面形成的、颜色与正常表面一致的凸起现象。

13碰伤由于基体材料缺陷、或在加工过程中操作不当等原因而在材料表面留下的小坑披锋状痕迹。

14雾状透明塑胶表面上局部的模糊、不清晰、不光亮的现象。

可接受范围缺陷类型表面大小合格范围1级面2级面3级面同色点不限D≤1,间距大于50mm D≤2,间距大于50mm可接受异色点（注3）小S≤1，P≤1S≤1，P≤3可接受中S≤2，P≤3S≤2，P≤5大S≤3，P≤5S≤3，P≤6零件间色差不限可接受可接受可接受光泽差异不限可接受可接受可接受凹陷不限不允许可接受可接受水纹不限不允许可接受可接受银纹、气泡（注2）不限不允许可接受可接受披锋不限目视无披锋，不刮手h≤,不刮手可接受浅划伤小不允许ΣL≤15，P≤3 Lmax≤15可接受中ΣL≤10，P≤2Lmax≤10（不允许出现在明显位置）ΣL≤30，P≤4 Lmax≤30可接受大ΣL≤30，P≤3Lmax≤20（不允许出ΣL≤60，P≤5 Lmax≤40可接受。
