楼梯的组成类型及尺度
楼梯计算
• 假设住宅层高为3米，楼梯间一个梯段的净 尺寸为a，楼梯间开间为2.7米，楼梯间四 壁均为240㎜砖墙承重结构，踏步高为150 ㎜，宽度为260㎜，梯井宽C为60㎜，楼梯 中间休息平台宽度为D1≥a ，楼层平台宽 度为D2= D1+100㎜，试计算该楼梯的进深 最小尺寸，精确到毫米（要求写出公式和 计算过程）。
高度不小 于1.05m
高度≥900mm
≥1050mm
五、楼梯的净空高度
(1)梯段下净空高度≥2.2m。 (2)平台下净空高度≥2m。
例题：
现以层高为3600mm通行式楼梯为例，采用平行 双跑楼梯，采取等跑式，即第一跑与第二跑等长。因 此平台顶面标高为1.800m，在扣除平台梁高300mm， 净高只有1500mm，与净高要求2000mm，尚差 500mm。不满足要求。（采用300*150） 当首层平台下作通道不能满足２m的净高要求时， 可以采取以下办法解决：
—0.600
综合上两种方式 采取长短跑梯段的同时，降低底层中间平 台下地坪标高。
2.100
14个 踏步
将底层采用单跑楼梯
直接从室外上二层，底层用直行 单跑或直行双跑楼梯直接从室外上二层。
当平行双跑楼梯底层平台下设出入口时如何 保证平台净高满足通行要求？
(a)底层为长短跑
(b)局部降低地坪
提高楼梯平台下净高的措施
改成长短跑楼梯 将楼梯底层设计成“长短跑”，让第一跑的 踏步数目多些，第二跑踏步少些，利用踏步的多少来调节下部 净空的高度。
2.550
由12个踏步改 为17个踏步， 所以高度： 150*17=2550
局部降低底层
平台下地坪标高
在建筑室内外高
差较大的前提下， 局部降低平台下过 道处地面标高。例 如室内外高差 800mm。用下沉 地面的方法可以达 到通行净高的要求， 但却增加了房屋的 底盘高度，因而增 加了工程造价。
楼梯—楼梯的常用尺度(建筑构造)
踏步的
前缘与
顶部凸
出物内
边缘线
的水平
距不小
于300mm
（b）梯段下净高
图5 楼梯下净空高度的控制
根据国家规范《民用建筑设计统一标准》GB503522019要求，供日常主要交通用的楼梯的梯段净宽应根据
建筑物使用特征，按每股人流宽度为 0.55m＋（0～0.15）
m 的人流股数确定，并不应少于两股人流。
图3
不同人流股数楼梯梯段宽示意图
三、平台宽度
通行宽度
a
平台宽度D需大于通
行宽度a,且不小于1.2m。
0.130
0.260
0.130
托儿所、幼儿园楼梯
表 6.8.10
楼梯踏步最小宽度和最大高度（m）（续表）
楼梯类别
最小宽度
最大高度
小学校楼梯
0.260
0.150
人员密集且竖向交通繁忙的建筑和
大、中学校楼梯
其他建筑楼梯
0.280
0.165
0.260
0.175
超高层建筑核心简内楼梯
0.250
0.180
检修及内部服务楼梯
0.220
0.200
注：螺旋楼梯和扇形踏步离内侧扶手中心0.250m处的踏步宽度不应小
于0.220ｍ。
二、梯段尺度
每梯段的净宽也是梯段水平投影宽度,就是墙内边与
梯间井边的宽度。
宽梯
度段
墙面至扶
手中心线，
或扶手中
心线之间
水平距离
梯段长度
L=b（N－1）
图2
楼梯梯段示意图
b—踏面水平投影步宽
N—梯段踢面数
当梯段改变方向时，
扶手转向端处的平台最小
楼梯构造及其尺寸计算
梯段宽=1/2（梯间宽-梯井宽）
一人行走宽度0.55m+（0~0.25）
习题：楼梯尺寸计算
（1）确定每层踢面数 N，N=H/h H：层高；h：踏步高 （2）确定梯段水平投 影长度L L=（0.5N－1）b b ：踏步宽 （3）确定梯井宽度C （4）确定梯段宽度a， a＝（A-C）/2 A：开间净宽 （5）检验楼梯间进深 尺度B B＝D1+D2+L
楼
2.休息平台：调节体力和改变行
梯
进方向。
的
组
3.楼面平台：与楼面齐平的平台。
成
4、梯井：着火时消防水管可以从楼梯 井中拉上去
5、栏杆扶手：提供安全保障
3、楼梯的尺寸
1、踏步尺度 踏步尺寸与人行步距有关，通常用下列经验公式表 示：
2h + b = 600 ～ 620 mm 或 h + b ≈ 450 mm 式中：h——踏步高度(mm)；
③螺栓结合式:可用预埋螺丝母套接，或用板 底螺帽栓紧贯穿基板的立杆。上述方法也适 用于侧向斜撑式铁栏杆。
栏杆与踏步的连接方式有锚接、焊接和栓接三种
4、楼梯的细部构造
踏步面层及防滑处理
（1）踏步面层 踏步面层要求耐磨、美观、不滑、便于清扫 。 材料一般与门厅或走道的面层一致。
（2）防滑处理 通常是在踏步边缘做两道高出踏步面层3mm， 宽10～20mm的防滑条，防滑条长度一般按踏 步长度每边减150mm，材料可采用水泥铁屑、 金钢砂、马赛克、金属条等
于公共建筑大厅比较庄严肃穆。
剪刀楼梯：使用于人流量较大的空间环境。 弧形楼梯：具有明显的导向性和优美的轻盈的造型。 螺旋楼梯：不能作为主要人流交通和疏散楼梯，常作为建筑
【珍贵建筑设计知识】楼梯的各种尺寸要求及公式汇总
【珍贵建筑设计知识】楼梯的各种尺寸要求及公式汇总一、楼梯的组成：1.楼梯段楼层间的倾斜构件。
每个梯段的级数不宜少于3级，不应多于18级。
2.平台供休息和转换方向的水平构件。
有楼层平台和休息平台(中间平台)。
3.栏杆扶手梯段临空边的安全设施。
二、楼梯的尺度（一）踏步尺度楼梯常用坡度范围在25°～45°，其中以30°左右较为适宜。
如公共建筑中的楼梯及室外的台阶常采用26°34′的坡度，即踢面高与踏面深之比为1:2；居住建筑的户内楼梯可以达到45°。
踏步常用高度尺寸，踏步的高度，成人以150mm左右较适宜，不应高于175mm。
踏步的宽度（水平投影宽度）以300mm左右为宜，不应窄于260mm。
当踏步尺寸较小时，可以采取加做踏步檐或使踢面倾斜的方式加宽踏面。
踏口的挑出尺寸为20～25mm。
依据建筑物用途、行走舒适、面积经济等。
经验公式：g + r = 450mm2r+ g = 600～620mmg = 250～300mmr = 150～175mm楼梯平台宽度指踏步边到内墙面距离(不含扶手宽度)。
栏杆和扶手梯段栏杆扶手高度应从踏步前缘垂直量至扶手顶面室内高度≥900mm；水平段高度≥1050mm；室外高度≥1050mm；高层≥1100mm儿童扶手高度: 500～600mm。
楼梯的净空高度(1)梯段下净空高度≥2.2m。
(2)平台下净空高度≥2m。
（二）楼梯段的宽度楼梯段是楼梯的主要组成部分之一，它是供人们上下通行的，因此楼梯的宽度必须满足上下人流及搬运物品的需要。
楼梯段宽度的确定要考虑同时通过人流的股数及是否需通过尺寸较大的家具或设备等特殊的需要。
楼梯段宽度:依据通行人数的多少、防火要求、搬运物品等确定。
每股人流按：550mm+（0~150mm）计算楼梯尺寸计算1．根据层高H和初选步高h定每层步数N。
楼梯的组成、类型及尺度

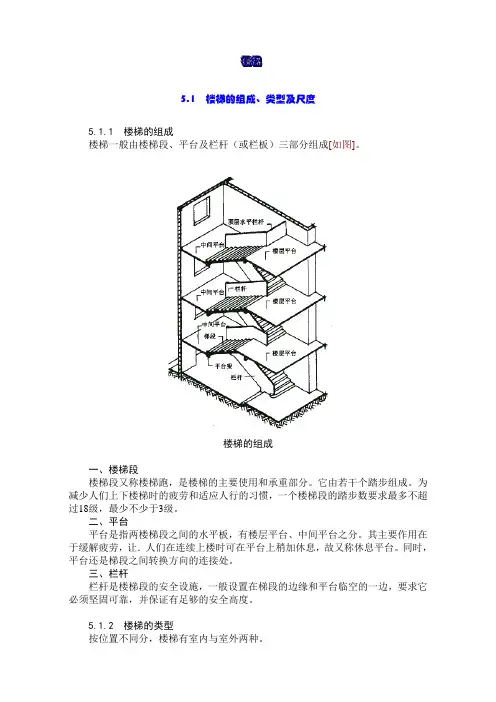

楼楼梯梯5.1 楼梯的组成、类型及尺度5.1.1 楼梯的组成楼梯一般由楼梯段、平台及栏杆（或栏板）三部分组成[如图]。
楼梯的组成一、楼梯段楼梯段又称楼梯跑，是楼梯的主要使用和承重部分。
它由若干个踏步组成。
为减少人们上下楼梯时的疲劳和适应人行的习惯，一个楼梯段的踏步数要求最多不超过18级，最少不少于3级。
二、平台平台是指两楼梯段之间的水平板，有楼层平台、中间平台之分。
其主要作用在于缓解疲劳，让．人们在连续上楼时可在平台上稍加休息，故又称休息平台。
同时，平台还是梯段之间转换方向的连接处。
三、栏杆栏杆是楼梯段的安全设施，一般设置在梯段的边缘和平台临空的一边，要求它必须坚固可靠，并保证有足够的安全高度。
5.1.2 楼梯的类型按位置不同分，楼梯有室内与室外两种。
按使用性质分，室内有主要楼梯、辅助楼梯；室外有安全楼梯、防火楼梯。
按材料分有木质、钢筋混凝土、钢质、混合式及金属楼梯。
按楼梯的平面形式不同，可分为如下几种：（a）单跑直楼梯；（b）双跑直楼梯；（c）曲尺楼梯；（d）双跑平行楼梯；（e）双分转角楼梯；（f）双分平行楼梯；（g）三跑楼梯；（h）三角形三跑楼梯；（i）圆形楼梯；（j）中柱螺旋楼梯；（k）无中柱螺旋楼梯；（l）单跑弧形楼梯；（m）双跑弧形楼梯；（n）交叉楼梯；（o）剪刀楼梯。
［楼梯的形式如图］图5-2 楼梯平面形式（a）单跑直楼梯；（b）双跑直楼梯；（c）曲尺楼梯；（d）双跑平行楼梯；（e）双分转角楼梯；（f）双分平行楼梯；（g）三跑楼梯；（h）三角形三跑楼梯；（i）圆形楼梯；（j）中柱螺旋楼梯；（k）无中柱螺旋楼梯；（l）单跑弧形楼梯；（m）双跑弧形楼梯；（n）交叉楼梯；（o）剪刀楼梯［楼梯的形式实例］单跑直楼梯、双跑直楼梯双分转角楼梯曲尺楼梯三跑楼梯双分平行楼梯剪刀楼梯中柱螺旋楼梯无中柱螺旋楼梯弧形楼梯5. 1. 3 楼梯的设计要求一、作为主要楼梯，应与主要出人口邻近，且位置明显；同时还应避免垂直交通与水平交通在交接处拥挤、堵塞。
楼梯构造
2.板式梯段
板式梯段为带踏步的钢筋混凝土锯齿形板，其上下 端直接支承在平台梁上。
由于没有斜梁，梯段底面平整，结构厚度小，其有效 断面厚度可按板跨1/12～1/30估算。
由于梯段板厚度小，且无斜梁，使平台梁截面高度相 应减小，从而增大了平台下净空高度。为了减轻梯段板自 重，也可将梯段板做成空心构件，有横向抽孔和纵向抽孔 两种方式。
＞ 0.6m
＞0.4m
（四）梯井
两个楼梯梯段之间的 空隙。公共建筑梯井宽度 不宜小于150mm，住宅、 小学、儿童机构60-200mm。
（五）栏杆、扶手
儿童使用在500～600mm 高度增设扶手，垂直杆件 间距≤110mm。
扶手高度 ≥1050mm
水平栏杆长 度＞500mm
扶手高度 ≥900mm
（六）楼梯间净空高度
15.3 台阶与坡道构造
15.3.1 台阶
一般建筑物的室内地面都高于室外地面，设置台阶联系。 在台阶和出入口之间一般设置平台，作为缓冲之处。平台表 面应向外倾斜约1%～4％坡度，以利排水。 台 阶 踏 步 的 高 宽 比 应 较 楼 梯 平 缓 ， 每 级 高 度 一 般 为 100 ～ 150mm，踏面宽度为400～300mm。 建筑物的台阶应采用具有抗冻性能好和表面结实耐磨的材料， 如混凝土、天然石、缸砖等。 台阶的基础，一般情况下较为简单，只要挖去腐殖土做一垫 层即可 。
15.2.3 楼梯的细部构造
一、踏步面层及防滑构造
楼梯踏步面层应便于行走、耐磨、防滑并保持清洁。踏步面层的 材料，视装修要求而定，一般与门厅或走道的楼地面材料一致，常 用的有水泥砂浆、水磨石、大理石和防滑砖等 。
房屋建筑学课程课件——楼梯
电梯机房的设计要求
电梯地坑的设计要求
电梯
电梯井道可以用砖砌筑或用钢筋混凝土浇注 而成。在每层楼面应留出门洞。并设置专用 门，在升降过程中，轿厢门和每层专用门全 部封闭，以保证安全。门的开启方式一般为 中分推拉式或旁开的双折推拉式。
设置电梯的建筑，楼梯还应照常规做法设置。 高层民用建筑除了设普通客梯以外，有时还
二、踏步尺寸 踏步的组成 踏面——踏步的宽度b 踢面——踏步的高度h 计算踏步尺寸的经验公式 2h+b=600mm
楼梯坡度
第二节 楼梯的主要尺度
三、梯段宽度 梯段宽度—楼梯间墙体内表面至梯段边缘之间 的水平距离 使用要求—人流股数、搬运家具 安全要求—防火疏散
四、楼梯平台深度 ≥梯段宽度
保证平台处人流不致拥挤 搬运家具转弯的可能性 暖气片、消火栓所占的宽度以及门的布置
取整数 n=16 则h=2800/16=175mm b=600-2x175=250mm 3. 每个梯段的踏步数 16/2=8 4. 计算梯段的水平投影长度L
L=(n/2-1)x b=7x250=1750mm
第三节 楼梯设计与实例分析
5. 取B2=60mm,B1=(2700-120X2-60)/2=1200mm 6. 平台宽度 D1≥1200mm
D2≥1200mm 7. 校核进深尺寸
4800-240=4560mm 1750+1200+1200=4150mm
满足要求 8. 首层平台下做通道或出入口的处理
第四节 钢筋混凝土楼梯构造
一、现浇式钢筋混凝土楼梯 1．特点：整体性好，尺寸灵活、施工速度慢 适用于：施工现场无起重设备，抗震要求高 2．类型（按梯段结构形式划分） 1）板式楼梯 特点：结构简单、底面平整、便于装修 板厚度大，自重大 2）梁式楼梯 特点：板跨减小，板厚减小、施工复杂 构造做法： 明步—受力合理，底不平整 暗步—易积灰，底平整
建筑构造——5楼梯
（二）底层楼梯的设计。
因为要求平台下设置通道过人，平台下净空高度应大于2000㎜，而且平台宽D1 和D2有富裕，所以在底层变等跑梯段为长短跑梯段，并且局部降低底层中间平 台下的地坪标高，将部分室内外高差引入室内，以满足净空高度要求。
1. 选踏步尺寸，h = 175㎜，b = 250㎜，第一跑踏步数N1=11，第二跑踏步数N2=5。 2. 底层中间平台中间平台的高H1为，H1= N1·h=1925㎜
筑中。 • 折角小于90°时，其上升的空间回转往复性较强，可形成三角形楼梯间。 6、交叉跑(剪刀)楼梯
• 由两个直行楼梯交叉并列布置而成。
• 通行的人流量较大，且为上下楼层的人流提供了两个方向，对于空间开敞，楼 层人流多方向进入有利。
• 交叉跑楼梯中间加上防火分隔墙，并在楼梯周边设防火墙，形成防火交叉跑楼 梯间。其特点是形成两个各自独立的空间通道。（视为两部独立的疏散楼梯），
满足双向疏散的要求，节约了建筑空间，常用在有双向疏散要求的高层建筑中。
7、 螺旋形楼梯 • 流线形造型美观。 • 围绕一根单柱布置，平面呈圆形，其平台和踏步均为扇形平面。 • 踏步内侧宽度很小，并形成较陡的坡度，行走时不安全，且构造较复杂。不能
作为主要人流交通和疏散楼梯。 8、 弧形楼梯 • 具有明显的导向性和优美轻盈的造型。 • 弧形楼梯与螺旋形楼梯的不同之处在于它围绕一个较大的轴心空间旋转，曲率
（3）梯段尺度
• 梯段尺度分为梯段宽度、梯段长度和梯段净高。
• 梯段宽度——应根据紧急疏散时要求通过的人流股数多少确定。
• 墙面至扶手中心线或扶手中心线之间的水平距离即楼梯梯段宽度除应符合防火 规范的规定外，供日常主要交通用的楼梯的梯段宽度应根据建筑物使用特征， 按每股人流为0.55+(0～0.15)m的人流股数确定，并不应少于两股人流。0～ 0.15m为人流在行进中人体的摆幅，公共建筑人流众多的场所应取上限值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
栏杆扶手
安全保护构件
意楼 图梯
组 成 示
ห้องสมุดไป่ตู้
楼层平台
栏杆扶手
中间平台
梯段
二、楼梯的类型
主要楼梯
按使用功能分类
辅助楼梯
消防楼梯
按材料分类
木楼梯 钢楼梯 钢筋混凝土楼梯
组合楼梯
整体式楼梯 装配式楼梯
按平面形式分类 楼梯图片
单跑楼梯 双跑楼梯
三跑和多跑楼梯
其他形式楼梯
直行单跑楼梯 弧直行形双单跑跑楼楼梯梯 螺平旋行形双单跑跑楼楼梯梯 转角双跑楼梯 曲尺形三跑楼梯 双分式楼梯 三角形三跑楼梯 双合式楼梯 转角三跑楼梯 折剪形刀多楼跑楼梯梯
学习目的 基本概念
第一节 楼梯的组成和类型及尺度 第二节 现浇钢筋混凝土楼梯
教学内容 第三节 预制钢筋混凝土楼梯构造
重点关注 教学诊所
第四节 楼梯的细部构造 第五节 室外台阶与坡道
第六节 电梯与自动扶梯
第一节 楼梯的组成和类型及尺度
教学目的：
•
１掌握楼梯的组成
２掌握楼梯的类型
梯的尺寸
３掌握楼
教学重点：楼梯的类型,楼梯的尺寸
房屋建筑学
课程导入
问题： 1.在生活中我们如何解决竖向高差？
坡道、台阶等交通设施，工作中我们还利用工作 梯来解决竖向高差问题，对于特殊高差问题我们 还有消防及室外检修梯等。
楼梯的组成类型及尺度
课程导入
坡道
台阶
楼梯的组成类型及尺度
室外阶梯
楼梯的组成类型及尺度
课程导入
工作梯
室外检修梯
楼梯的组成类型及尺度
教学课时：２课时
教学方法：传统教楼梯学的组成，类型课及尺度件，图片展示
建筑中的交通联系设施
• 水平交通联系设施：走廊，走道，门廊等。
• 垂直交通联系设施：楼梯，电梯，自动扶梯
爬梯，台阶，坡道等。
•
交通枢纽：门厅，过厅等。
楼梯的组成类型及尺度
一、楼梯的组成
楼梯
梯段
踏步数3～18
平台
类型
中间平台 楼层平台
交叉楼梯
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
课程导入
问题：2.在建筑中有哪些解决垂直交通的
措施？
自动扶梯
楼梯
电梯
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯
楼梯的组成类型及尺度
楼梯的组成类型及尺度
楼梯的组成类型及尺度
学目的
第七章 楼梯
通过本章学习，要求学生能够掌 握楼梯的形式、坡度、材料和构造做法， 并能够学以至用，按照适用、坚固、安 全、经济和美观的原则合理进行楼梯构 造设计。
