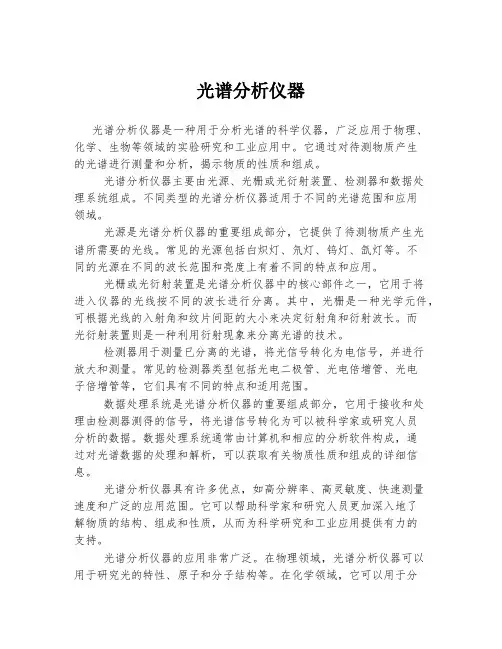

光谱分析仪器
光谱分析仪器光谱分析仪器是一种用于分析光谱的科学仪器，广泛应用于物理、化学、生物等领域的实验研究和工业应用中。
它通过对待测物质产生的光谱进行测量和分析，揭示物质的性质和组成。
光谱分析仪器主要由光源、光栅或光衍射装置、检测器和数据处理系统组成。
不同类型的光谱分析仪器适用于不同的光谱范围和应用领域。
光源是光谱分析仪器的重要组成部分，它提供了待测物质产生光谱所需要的光线。
常见的光源包括白炽灯、氘灯、钨灯、氙灯等。
不同的光源在不同的波长范围和亮度上有着不同的特点和应用。
光栅或光衍射装置是光谱分析仪器中的核心部件之一，它用于将进入仪器的光线按不同的波长进行分离。
其中，光栅是一种光学元件，可根据光线的入射角和纹片间距的大小来决定衍射角和衍射波长。
而光衍射装置则是一种利用衍射现象来分离光谱的技术。
检测器用于测量已分离的光谱，将光信号转化为电信号，并进行放大和测量。
常见的检测器类型包括光电二极管、光电倍增管、光电子倍增管等，它们具有不同的特点和适用范围。
数据处理系统是光谱分析仪器的重要组成部分，它用于接收和处理由检测器测得的信号，将光谱信号转化为可以被科学家或研究人员分析的数据。
数据处理系统通常由计算机和相应的分析软件构成，通过对光谱数据的处理和解析，可以获取有关物质性质和组成的详细信息。
光谱分析仪器具有许多优点，如高分辨率、高灵敏度、快速测量速度和广泛的应用范围。
它可以帮助科学家和研究人员更加深入地了解物质的结构、组成和性质，从而为科学研究和工业应用提供有力的支持。
光谱分析仪器的应用非常广泛。
在物理领域，光谱分析仪器可以用于研究光的特性、原子和分子结构等。
在化学领域，它可以用于分析和鉴定化合物的结构和组成。
在生物领域，它可以用于研究生物分子的结构和功能。
此外，光谱分析仪器还广泛应用于环境监测、食品安全检测、药物研发等领域。
光谱分析仪器在科学研究和工业应用中发挥着重要作用。
它不仅可以为科学家和研究人员提供全面准确的光谱数据，还可以为各行各业的工程师和技术人员提供可靠的分析结果和数据支持。

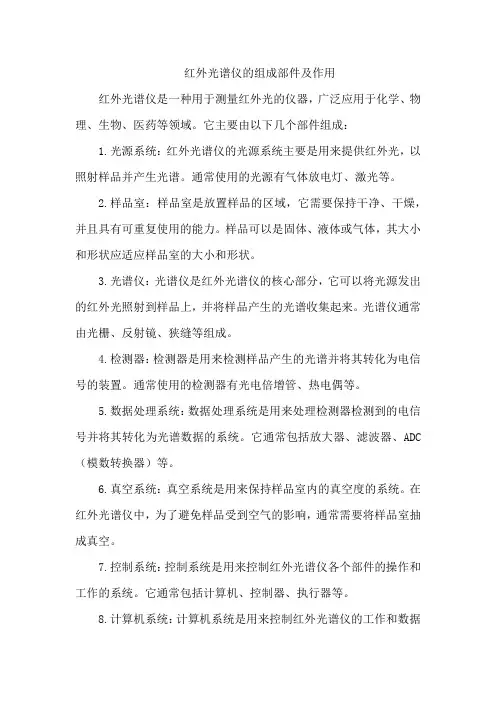

红外光谱仪的组成部件及作用
红外光谱仪的组成部件及作用
红外光谱仪是一种用于测量红外光的仪器，广泛应用于化学、物理、生物、医药等领域。
它主要由以下几个部件组成：
1.光源系统：红外光谱仪的光源系统主要是用来提供红外光，以照射样品并产生光谱。
通常使用的光源有气体放电灯、激光等。
2.样品室：样品室是放置样品的区域，它需要保持干净、干燥，并且具有可重复使用的能力。
样品可以是固体、液体或气体，其大小和形状应适应样品室的大小和形状。
3.光谱仪：光谱仪是红外光谱仪的核心部分，它可以将光源发出的红外光照射到样品上，并将样品产生的光谱收集起来。
光谱仪通常由光栅、反射镜、狭缝等组成。
4.检测器：检测器是用来检测样品产生的光谱并将其转化为电信号的装置。
通常使用的检测器有光电倍增管、热电偶等。
5.数据处理系统：数据处理系统是用来处理检测器检测到的电信号并将其转化为光谱数据的系统。
它通常包括放大器、滤波器、ADC （模数转换器）等。
6.真空系统：真空系统是用来保持样品室内的真空度的系统。
在红外光谱仪中，为了避免样品受到空气的影响，通常需要将样品室抽成真空。
7.控制系统：控制系统是用来控制红外光谱仪各个部件的操作和工作的系统。
它通常包括计算机、控制器、执行器等。
8.计算机系统：计算机系统是用来控制红外光谱仪的工作和数据
处理的系统。
它通常包括计算机硬件、软件等。
以上是红外光谱仪的主要组成部件及其作用。
这些部件协同工作，使得红外光谱仪能够测量样品的红外光谱并进行分析。

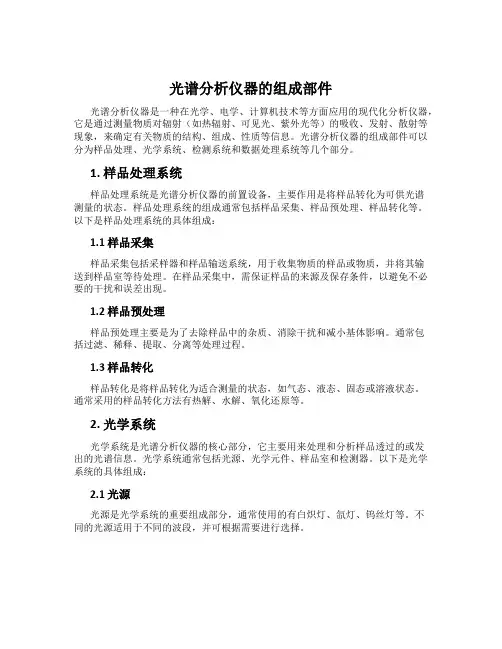

光谱分析仪器的组成部件
光谱分析仪器的组成部件光谱分析仪器是一种在光学、电学、计算机技术等方面应用的现代化分析仪器，它是通过测量物质对辐射（如热辐射、可见光、紫外光等）的吸收、发射、散射等现象，来确定有关物质的结构、组成、性质等信息。
光谱分析仪器的组成部件可以分为样品处理、光学系统、检测系统和数据处理系统等几个部分。
1. 样品处理系统样品处理系统是光谱分析仪器的前置设备，主要作用是将样品转化为可供光谱测量的状态。
样品处理系统的组成通常包括样品采集、样品预处理、样品转化等。
以下是样品处理系统的具体组成：1.1 样品采集样品采集包括采样器和样品输送系统，用于收集物质的样品或物质，并将其输送到样品室等待处理。
在样品采集中，需保证样品的来源及保存条件，以避免不必要的干扰和误差出现。
1.2 样品预处理样品预处理主要是为了去除样品中的杂质、消除干扰和减小基体影响。
通常包括过滤、稀释、提取、分离等处理过程。
1.3 样品转化样品转化是将样品转化为适合测量的状态，如气态、液态、固态或溶液状态。
通常采用的样品转化方法有热解、水解、氧化还原等。
2. 光学系统光学系统是光谱分析仪器的核心部分，它主要用来处理和分析样品透过的或发出的光谱信息。
光学系统通常包括光源、光学元件、样品室和检测器。
以下是光学系统的具体组成：2.1 光源光源是光学系统的重要组成部分，通常使用的有白炽灯、氙灯、钨丝灯等。
不同的光源适用于不同的波段，并可根据需要进行选择。
2.2 光学元件光学元件是调节和控制样品透过的或发出的光的传输、分布和能量等的重要组成部分。
其中主要包括棱镜、光栅等。
2.3 样品室样品室是用来安放样品的器件，主要是为了保证测量安全、减少污染和保持稳定性，通常设计为恒温环境，并装有防止外界干扰的屏蔽系统。
2.4 检测器检测器是光学系统的重要节点之一，主要用来测量样品透过的或发出的光的强度并将其转化为电信号。
通常使用的检测器有光电倍增管、半导体探测器等。
3. 检测系统检测系统是用来测量和记录样品透过或发出的光的特征，并将其转化为数据信号或图形信号以便进行后续的分析和处理。
x射线荧光光谱仪结构
x射线荧光光谱仪结构x射线荧光光谱仪，也称为x射线荧光分析仪，是一种高精度、高灵敏度的物质成分分析仪器。
它能够利用x射线的特性，将物质中的元素分析出来，被广泛应用于材料分析、环境监测、地质勘探、药品研究等领域。
下面是x射线荧光光谱仪的结构和原理。
一、x射线荧光光谱仪的结构1.主控制台：主控制台是x射线荧光光谱仪的核心部分，它包括检测、控制、数据处理等功能模块，负责整个分析仪器的运行和数据处理。
2.激发源：激发源是x射线荧光光谱仪的重要组成部分，是产生x射线的装置。
通常采用的激发源包括射线管、放射性同位素等。
3.样品台：样品台是用于放置样品的平台，通常采用的是旋转式样品台。
样品台的旋转能够确保样品均匀地受到x射线的激发。
4.探测器：探测器是x射线荧光光谱仪的另一个重要组成部分。
探测器采用固态半导体探测器，对x射线的荧光进行自动检测，并将检测结果发送到主控制台进行数据处理。
5.过滤器：过滤器是用于筛选x射线的装置，通常采用的过滤器有铝片、钽片、铬片等。
6.电子学模块：电子学模块是用于探测器信号放大、滤波、数字化处理等的电路模块。
二、x射线荧光光谱仪的原理利用x射线荧光光谱仪进行分析，主要是通过对样品进行x射线激发，然后利用探测器检测样品中产生的荧光x射线的能量和强度，再通过数据处理得到样品中各元素的含量和分布情况。
1.样品的激发和荧光当x射线照射到样品表面时，样品会发出一系列电子束，这些电子束将导致样品原子中的一些电子被激发或瞬时轰出。
当电子回到原子内部时，将会产生x射线荧光。
2.荧光的检测探测器位于样品与激发源之间，能够检测到样品中产生的x射线荧光。
荧光信号被探测器接收并被发送到电子学模块进行信号放大、滤波和数字化处理。
3.数据处理在电子学模块中得到的荧光信号，通过计算机进行数字化处理，得到不同元素的荧光峰强度和位置，再将这些数据与标准样品库相比较，计算出样品中各元素的含量和分布情况。
以上就是x射线荧光光谱仪的结构和原理的详细介绍。
fs5荧光光谱仪构造
fs5荧光光谱仪构造
FS5荧光光谱仪是一种高精度的光谱分析仪器，用于测量物质在激发光照射下产生的荧光光谱。
其构造主要包括以下几个部分：
1. 激发光源：荧光光谱仪中的激发光源通常采用高压汞灯或氙灯，能够发出紫外到可见光的宽波段光线。
激发光源的作用是提供足够强度的光能，以激发样品中的荧光物质。
2. 样品室：样品室是放置待测样品的区域，通常配备有加热器、制冷器、真空泵等辅助设备。
样品室的设计要求能够保证样品均匀受光，且不受外界光线的干扰。
3. 荧光收集系统：荧光收集系统通常由一系列透镜、反射镜和滤镜组成，用于收集样品中产生的荧光，并将其导向光谱仪的分析器中。
荧光收集系统的设计要求能够最大限度地收集荧光信号，并减少杂散光的干扰。
4. 光谱分析器：光谱分析器是荧光光谱仪的核心部分，通常采用光栅或滤光片技术，能够将荧光信号分解成不同波长的光谱。
光谱分析器的分辨率和波长范围直接影响荧光光谱的测量精度和范围。
5. 数据处理系统：数据处理系统负责控制整个仪器的运行，采集和处理测量数据，并将结果输出给用户。
数据处理系统通常由计算机和控制软件组成，能够实现自动化测量和数据分析。
6. 电源和附件：荧光光谱仪还需要稳定的电源和一系列附件，如样品架、注射器、气体管道等，以确保仪器的正常运行和方便使用。
总体来说，FS5荧光光谱仪的构造要求高精度、高灵敏度和高稳定性，以确保测量结果的准确性和可靠性。
同时，仪器还应具备操作简便、维护方便等特点，以满足不同用户的需求。
原子吸收光谱仪的仪器构成
原子吸收光谱仪的仪器构成原子吸收光谱仪的仪器构成主要包括以下几个部分：
1. 光源：原子吸收光谱仪通常使用空心阴极灯作为光源，该灯内部充填有分析元素的气体，通过加热和电弧等方式激发气体，产生特定波长的谱线。
2. 光路：光路由光源、光栅、透镜、样品池和检测器等组成。
光源发出的光线经过光栅分散后，通过透镜聚焦到样品池中。
样品池中的化学样品吸收了特定波长的光线，吸收光线的强度与样品中金属元素的含量成正比。
透过样品池的光线再经过透镜后进入检测器中。
3. 检测器：常用的检测器有光电倍增管、光敏二极管和CCD等。
检测器接收样品池中透过的光线，并将其转化为电信号，供计算机处理和分析。
4. 原子化系统：原子化系统的功能是提供能量，使试样干燥、蒸发和原子化。
入射光束在这里被基态原子吸收，因此也可把它视为“吸收池”。
常用的原子化器有火焰原子化器和非火焰原子化器。
相应的两种仪器分别为火焰原子吸收光谱仪和石墨炉原子吸收光谱仪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光谱分析仪器的组成部件
光谱分析仪器
光谱分析仪器是测量发光体的辐射光谱，常见的发射，吸收，荧光货散射的光谱分析，虽然仪器构造不同，但是组成的光谱仪大致相同的。
由五个部件组成：辐射源，单色器，试样的容器，检测器和信号处理器（读出装置）
各类仪器的裣测器和信号处理器两个部分基本相同。
发射光谱法不需外加辐射源，因样品本身就是发射体，样品的容器就是电弧、火花或火焰。
吸收、荧光和散射光谱法都需辐射能源。
吸收光谱的光源辐射经波长选择器后通过样品，光源、样品和检测器都处于一条直线上；而对于荧光或敢射辑射，通常检测器的位置与光源具有一定的角度（90°)。
根据波长区域的不同，对各种部件的功能和性能总的要求大体类似，但是具体的要求又有所区别。
下面对这些部件分别进行介绍：
一、辐射源
光谱分析中，光源必须具有足够的功率并且要求稳定。
一般连续光源主要用于分子吸收法，线光源用于荧光、原子吸收和拉曼散射法。
1.紫外、可见和近红外辐射的连续光源
(1)紫外连续光源。
紫外区的连续光源可在低气压下用电能激发氢或氘而获得，例如髙压氢灯，低压氢灯。
(2)可见连续光源。
例如钨灯，氙弧灯。
(3)红外连续光源。
例如Nemst灯，炽热的碳硅棒光源，白炽金属丝光源等。
2.线光原
例如金属蒸气灯、空心阴极灯，激光器等。
二、单色器
其主要作用是把多色辐射色散成只含限定波长区域的谱带。
紫外、可见和红外辐射用的单色器在机械结构方面相类似，都使用狭缝、透镜、反射镜、窗口和棱境（或
光栅)。
但视所用波长区域的不同，用以制作这些部件的材料也有所区别。
在350nm以下通常采用石英棱镜，在350~2000nm范围内同样大小的玻璃棱镜的分辩本领比石英为优。
因为它的折射率随波长的改变值较大。
三、样品容器
与单色器的光学元件一样，样品池必须用能透过所研究的光谱区域辐射的材料制成。
在紫外区（低于350nm)应采用石英或熔凝石英，这两种材料在可见区到大约3/xm 的红外区域也都是透明的。
硅酸盐玻璃可用在350~2000nm之间的波长区域。
在可见区也可采用塑料容器。
在红外区常用氣化钠晶体来制作吸收池窗口，也可采用其他的红外透明材料。
四、检测器
光电检测器必须在一个宽的波长范围内对辐射有响应，在低辐射功率时的反应要敏感,对辐射的响应要快，产生的电信号容易放大，噪音要小，更重要的是产生的信号应正比于光束的功率。
辑射检测器可分为两类，一类对光有响应；另一类对热有响应。
1.光子检测器
对光子有响应的检測器，都是以辐射与反应表面的相互作用从而产生电子的光电效应，或使电子跃迁到能导电状态（光导）为基础的。
光辐射中只有紫外、可见和近红外才具有足以使这些过程发生的能量。
光电检测器响应的是光子数目而不是能量；响应时间快（亚微秒级）；可检测的辐射功率低灵敏。
例如光生伏打电池、光电管、光电倍增管，半导体检测器，硅二级管检测器等。
2.热检测器
红外区光子能童不足以引起光电子发射，故光子检测器不适用，只能用热检测器，它可检测除近红外以外的所有红外辐射。
其原理是辐射由小黑体吸收后，测量其温度的上升，进而转成电参量（电势、电阻、电容等）被检测。
它属于非量子化敏感器，仅对光子能量有响应而不是光子数，响应时间慢（毫秒级)；检测灵敏度也比光子检测器低。
吸收元件的热容必须小，并应置于真空容器中，以隔离附近的热辐射。
常采用斩光技术使与干扰热辐射相区别。
由于现有的光源强度和红外光子的能量较低，所以信号的放大倍数要高。
常见的热检测器有热电偶，测辐射热计，热电检测器，Golay检测器等。
五、倍号处理和读出装置
信号处理器一般是一种电子器件，它可对电信号进行放大、交直流的变换、改变信号的相位及滤去不需要的组分，也可对信号进行数学运箅，如微分、积分或变成对数等。
通常上述的光电检测器的输出可采用模拟技术和光子计数技术处理和显示。
光子计数技术与模拟信号处理技术相比其优点是：信噪比好，对低辐射水平的响应灵敏，精密度高以及对电压和温度变化的敏感度较小等。
但仪器较复杂及昂贵。
