新数控铣床教案
数控铣床实训教案——坐标变换编程
数控铣床实训教案——坐标变换编程一、教学目标1. 理解数控铣床坐标变换编程的基本概念。
2. 学会使用数控铣床进行坐标变换编程操作。
3. 掌握坐标变换编程在实际加工中的应用。
二、教学内容1. 数控铣床坐标变换编程概述坐标变换编程的定义坐标变换编程的作用2. 坐标变换类型平移变换旋转变换缩放变换3. 坐标变换编程操作步骤输入坐标变换参数编写坐标变换程序执行坐标变换操作4. 坐标变换编程实例简单零件的坐标变换编程复杂零件的坐标变换编程三、教学方法1. 理论讲解：通过PPT、教材等资料，讲解数控铣床坐标变换编程的基本概念、坐标变换类型及操作步骤。
2. 实操演示：教师在数控铣床上进行坐标变换编程操作，学生观看并学习。
3. 学生实操：学生分组进行数控铣床操作，实践坐标变换编程，教师巡回指导。
4. 案例分析：分析实际加工中的坐标变换编程案例，提高学生应用能力。
四、教学评价1. 课堂提问：检查学生对数控铣床坐标变换编程的理解程度。
2. 实操考核：评估学生在数控铣床上的操作熟练程度及坐标变换编程能力。
3. 案例分析报告：评估学生对坐标变换编程在实际加工中的应用能力。
五、教学资源1. PPT、教材等教学资料。
2. 数控铣床及其操作设备。
3. 坐标变换编程实例零件图。
4. 编程软件及相关工具。
教案编写完毕，仅供参考。
如有需要，请根据实际情况进行调整。
六、教学过程1. 课前准备：检查数控铣床设备及工具，确保正常运行。
2. 课堂讲解：讲解坐标变换编程的基本概念、类型及操作步骤。
3. 实操演示：教师在数控铣床上进行坐标变换编程操作，展示操作过程。
4. 学生实操：学生分组进行数控铣床操作，实践坐标变换编程。
5. 案例分析：分析实际加工中的坐标变换编程案例，讨论操作技巧。
6. 课堂总结：回顾本节课所学内容，解答学生疑问。
七、教学反思1. 教师课后总结：反思教学过程中的优点和不足，提出改进措施。
2. 学生反馈：收集学生对教学内容的反馈，了解掌握程度。
《数控铣实训教案》

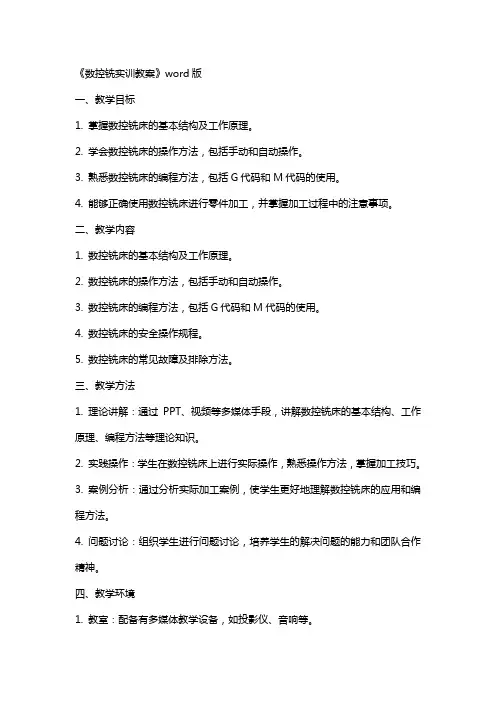

《数控铣实训教案》word版一、教学目标1. 掌握数控铣床的基本结构及工作原理。
2. 学会数控铣床的操作方法，包括手动和自动操作。
3. 熟悉数控铣床的编程方法，包括G代码和M代码的使用。
4. 能够正确使用数控铣床进行零件加工，并掌握加工过程中的注意事项。
二、教学内容1. 数控铣床的基本结构及工作原理。
2. 数控铣床的操作方法，包括手动和自动操作。
3. 数控铣床的编程方法，包括G代码和M代码的使用。
4. 数控铣床的安全操作规程。
5. 数控铣床的常见故障及排除方法。
三、教学方法1. 理论讲解：通过PPT、视频等多媒体手段，讲解数控铣床的基本结构、工作原理、编程方法等理论知识。
2. 实践操作：学生在数控铣床上进行实际操作，熟悉操作方法，掌握加工技巧。
3. 案例分析：通过分析实际加工案例，使学生更好地理解数控铣床的应用和编程方法。
4. 问题讨论：组织学生进行问题讨论，培养学生的解决问题的能力和团队合作精神。
四、教学环境1. 教室：配备有多媒体教学设备，如投影仪、音响等。
2. 数控铣床实验室：配备有数控铣床、计算机等设备。
五、教学评价1. 平时成绩：包括课堂表现、作业完成情况等，占总成绩的30%。
2. 实操考核：学生在数控铣床上进行实际操作，考核其操作技能和加工能力，占总成绩的40%。
3. 期末考试：理论考试，考核学生对数控铣床的基本知识、编程方法等的掌握程度，占总成绩的30%。
六、教学实施1. 课时安排：本课程共计30课时，其中理论教学15课时，实践教学15课时。
2. 教学方式：采用小班授课，理论与实践相结合的方式。
3. 教学过程：a. 理论教学：讲解数控铣床的基本结构、工作原理、编程方法等理论知识。
b. 实践教学：学生在数控铣床上进行实际操作，熟悉操作方法，掌握加工技巧。
c. 案例分析：分析实际加工案例，使学生更好地理解数控铣床的应用和编程方法。
d. 问题讨论：组织学生进行问题讨论，培养学生的解决问题的能力和团队合作精神。
数控铣实训教案范文

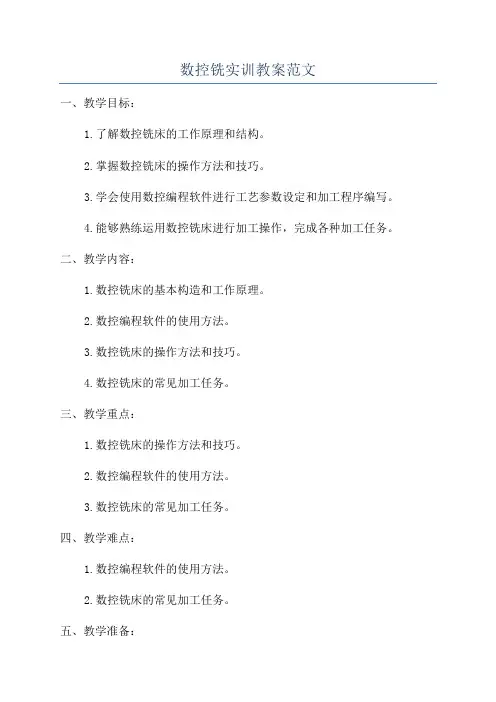

数控铣实训教案范文一、教学目标：1.了解数控铣床的工作原理和结构。
2.掌握数控铣床的操作方法和技巧。
3.学会使用数控编程软件进行工艺参数设定和加工程序编写。
4.能够熟练运用数控铣床进行加工操作，完成各种加工任务。
二、教学内容：1.数控铣床的基本构造和工作原理。
2.数控编程软件的使用方法。
3.数控铣床的操作方法和技巧。
4.数控铣床的常见加工任务。
三、教学重点：1.数控铣床的操作方法和技巧。
2.数控编程软件的使用方法。
3.数控铣床的常见加工任务。
四、教学难点：1.数控编程软件的使用方法。
2.数控铣床的常见加工任务。
五、教学准备：1.数控铣床设备。
2.数控编程软件。
3.加工工件和刀具。
4.教学课件和教学视频。
六、教学步骤：1.介绍数控铣床的基本构造和工作原理。
a)数控铣床的结构。
b)数控铣床的工作原理。
2.演示数控编程软件的使用方法。
a)介绍数控编程软件的界面和功能。
b)讲解数控编程的基本步骤。
c)示范如何进行加工参数设定和编写加工程序。
3.讲解数控铣床的操作方法和技巧。
a)各种操作按钮和操作面板的功能。
b)数控铣床的开机和关机程序。
c)如何进行加工工件的夹紧和定位。
d)数控铣床的手动操作和自动操作。
4.示范数控铣床的常见加工任务。
a)平面加工。
b)开槽加工。
c)孔加工。
d)轮廓加工。
5.让学生进行实操练习。
a)学生根据教师指导，自行进行数控铣床的操作和加工任务。
b)教师对学生的操作进行指导和纠正。
6.小结本节课的教学内容。
a)回顾本节课的教学重点和难点。
b)解答学生提出的问题。
c)鼓励学生继续努力，加强实操练习。
七、教学评价：1.观察学生在实操练习中的操作方法和技巧是否正确。
2.检查学生编写的加工程序和设定的工艺参数是否符合要求。
3.听取学生的问题和意见，及时进行指导和解答。
八、教学延伸：1.组织学生进行更复杂的加工任务，提高他们的操作技能和编程能力。
2.组织学生参观数控铣床的实际生产现场，了解数控铣床的实际应用和发展趋势。
《数控铣实训教案》word版

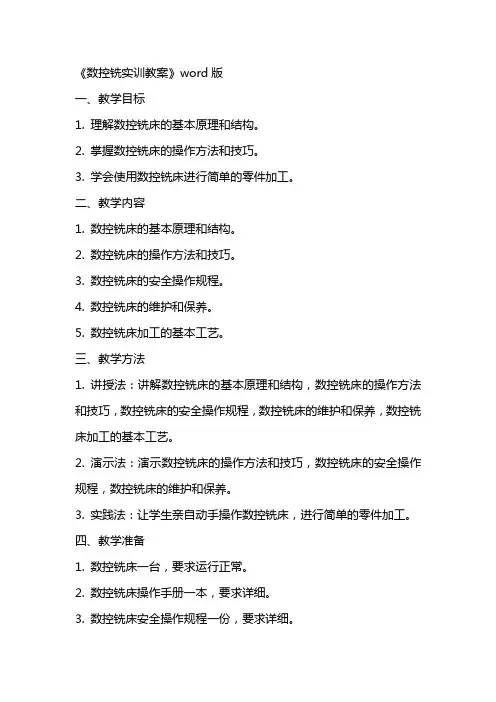

《数控铣实训教案》word版一、教学目标1. 理解数控铣床的基本原理和结构。
2. 掌握数控铣床的操作方法和技巧。
3. 学会使用数控铣床进行简单的零件加工。
二、教学内容1. 数控铣床的基本原理和结构。
2. 数控铣床的操作方法和技巧。
3. 数控铣床的安全操作规程。
4. 数控铣床的维护和保养。
5. 数控铣床加工的基本工艺。
三、教学方法1. 讲授法：讲解数控铣床的基本原理和结构，数控铣床的操作方法和技巧，数控铣床的安全操作规程，数控铣床的维护和保养，数控铣床加工的基本工艺。
2. 演示法：演示数控铣床的操作方法和技巧，数控铣床的安全操作规程，数控铣床的维护和保养。
3. 实践法：让学生亲自动手操作数控铣床，进行简单的零件加工。
四、教学准备1. 数控铣床一台，要求运行正常。
2. 数控铣床操作手册一本，要求详细。
3. 数控铣床安全操作规程一份，要求详细。
4. 数控铣床维护和保养方法一份，要求详细。
5. 简单的零件加工图纸若干份，要求详细。
五、教学过程1. 讲解数控铣床的基本原理和结构，数控铣床的操作方法和技巧，数控铣床的安全操作规程，数控铣床的维护和保养，数控铣床加工的基本工艺。
2. 演示数控铣床的操作方法和技巧，数控铣床的安全操作规程，数控铣床的维护和保养。
3. 让学生亲自动手操作数控铣床，进行简单的零件加工。
4. 教师巡回指导，纠正学生的操作错误。
5. 总结本次教学内容，布置课后作业。
六、教学评估1. 观察学生在操作数控铣床时的准确性、熟练程度和安全意识。
2. 检查学生加工的零件质量，评价其加工技巧和工艺水平。
3. 收集学生作业，评估其对数控铣床操作理论和实践知识的掌握程度。
七、教学反思1. 总结本次教学过程中的亮点和不足之处。
2. 针对不足之处，提出改进措施，以便提高教学质量。
3. 思考如何调整教学方法，以适应不同学生的学习需求。
八、课后作业1. 复习数控铣床的基本原理和结构，整理笔记。
2. 复习数控铣床的操作方法和技巧，尝试独立完成操作步骤。
《数控铣实训教案》

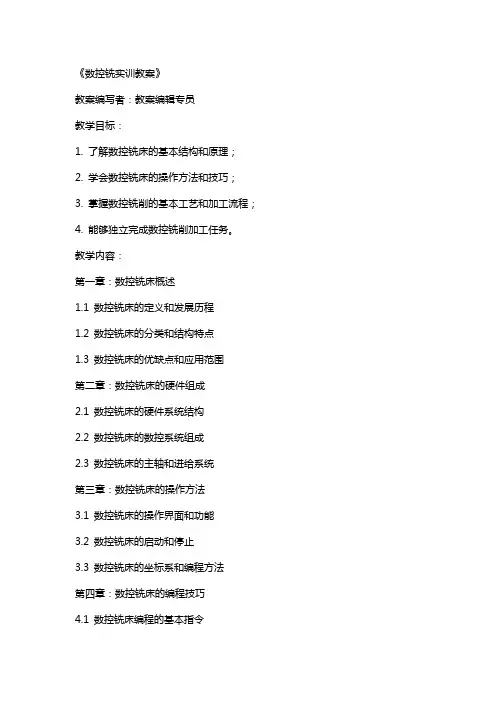

《数控铣实训教案》教案编写者：教案编辑专员教学目标：1. 了解数控铣床的基本结构和原理；2. 学会数控铣床的操作方法和技巧；3. 掌握数控铣削的基本工艺和加工流程；4. 能够独立完成数控铣削加工任务。
教学内容：第一章：数控铣床概述1.1 数控铣床的定义和发展历程1.2 数控铣床的分类和结构特点1.3 数控铣床的优缺点和应用范围第二章：数控铣床的硬件组成2.1 数控铣床的硬件系统结构2.2 数控铣床的数控系统组成2.3 数控铣床的主轴和进给系统第三章：数控铣床的操作方法3.1 数控铣床的操作界面和功能3.2 数控铣床的启动和停止3.3 数控铣床的坐标系和编程方法第四章：数控铣床的编程技巧4.1 数控铣床编程的基本指令4.2 数控铣床编程的常用功能指令4.3 数控铣床编程的注意事项和技巧第五章：数控铣床的安全操作规程5.1 数控铣床的安全操作注意事项5.2 数控铣床的故障分析和排除方法5.3 数控铣床的维护和保养方法教学方法：1. 理论讲解：通过PPT、教材等资料，对数控铣床的基本概念、原理和操作方法进行讲解；2. 实践操作：安排实验室或实训基地，让学生亲自动手操作数控铣床，加深对数控铣床的理解和掌握；3. 案例分析：通过分析实际加工案例，让学生了解数控铣床在实际生产中的应用和注意事项；4. 交流互动：鼓励学生提问和分享经验，加强师生之间的沟通和交流，提高学生的学习兴趣和积极性。
教学评价：1. 平时成绩：根据学生的出勤、作业和课堂表现，评估学生的学习态度和理解能力；2. 实操考核：安排实操考试，评估学生的数控铣床操作技能和加工能力；3. 期末考试：设置理论考试，评估学生的数控铣床知识和编程能力。
教学资源：1. 教材和参考资料：提供相关的教材和参考资料，帮助学生了解数控铣床的基本知识和操作方法；2. PPT和多媒体课件：制作精美的PPT和多媒体课件，增强课堂教学的趣味性和生动性；3. 实验室和实训基地：提供实验室或实训基地，让学生亲自动手操作数控铣床，提高实践能力；4. 案例分析和实际加工任务：提供相关的案例分析和实际加工任务，让学生了解数控铣床在实际生产中的应用和注意事项。
关于数控铣床的课程设计

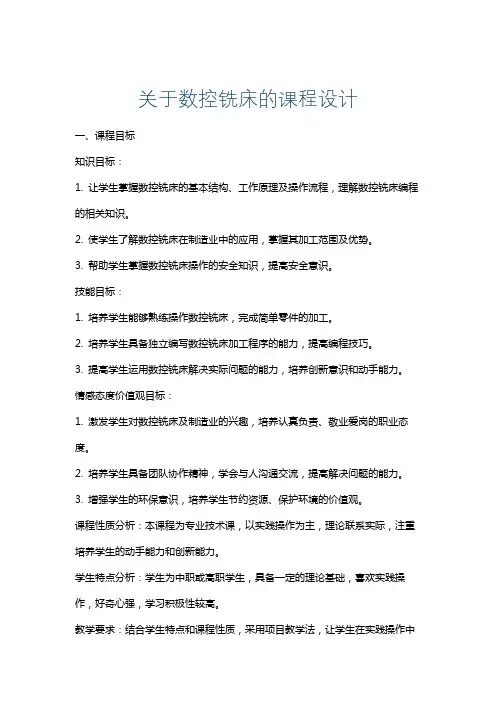

关于数控铣床的课程设计一、课程目标知识目标：1. 让学生掌握数控铣床的基本结构、工作原理及操作流程，理解数控铣床编程的相关知识。
2. 使学生了解数控铣床在制造业中的应用，掌握其加工范围及优势。
3. 帮助学生掌握数控铣床操作的安全知识，提高安全意识。
技能目标：1. 培养学生能够熟练操作数控铣床，完成简单零件的加工。
2. 培养学生具备独立编写数控铣床加工程序的能力，提高编程技巧。
3. 提高学生运用数控铣床解决实际问题的能力，培养创新意识和动手能力。
情感态度价值观目标：1. 激发学生对数控铣床及制造业的兴趣，培养认真负责、敬业爱岗的职业态度。
2. 培养学生具备团队协作精神，学会与人沟通交流，提高解决问题的能力。
3. 增强学生的环保意识，培养学生节约资源、保护环境的价值观。
课程性质分析：本课程为专业技术课，以实践操作为主，理论联系实际，注重培养学生的动手能力和创新能力。
学生特点分析：学生为中职或高职学生，具备一定的理论基础，喜欢实践操作，好奇心强，学习积极性较高。
教学要求：结合学生特点和课程性质，采用项目教学法，让学生在实践操作中掌握知识，培养技能，提高情感态度价值观。
通过课程目标的分解，为教学设计和评估提供具体依据。
二、教学内容1. 数控铣床基本结构及工作原理：介绍数控铣床的组成部分、功能及其工作原理，使学生了解数控铣床的基本知识。
教学内容：第一章 数控铣床概述；第一节 数控铣床的结构与功能；第二节 数控铣床的工作原理。
2. 数控铣床编程与操作：学习数控铣床编程的基础知识，掌握编程方法和技巧，学会操作数控铣床进行零件加工。
教学内容：第二章 数控铣床编程与操作；第一节 编程基础知识；第二节 编程方法与技巧；第三节 数控铣床操作流程。
3. 数控铣床加工工艺：学习数控铣床加工工艺，掌握加工过程中的参数设置、切削用量选择等，提高加工质量。
教学内容：第三章 数控铣床加工工艺；第一节 参数设置；第二节 切削用量选择；第三节 加工质量分析。
数控铣床实训教案——数控铣床基本操作
数控铣床实训教案——数控铣床基本操作一、教学目标1. 了解数控铣床的基本结构与功能2. 掌握数控铣床的基本操作步骤3. 学会使用数控铣床进行简单零件的加工4. 培养学生的动手能力、安全意识和团队合作精神二、教学内容1. 数控铣床简介a. 数控铣床的定义b. 数控铣床的分类与特点c. 数控铣床的应用范围2. 数控铣床的基本结构a. 主机部分b. 数控系统c. 夹具与刀具d. 冷却与润滑系统3. 数控铣床的操作步骤a. 开机与关机b. 数控系统的操作界面c. 参数设置与调整d. 程序的输入与编辑e. 装夹与刀具更换f. 加工与监控g. 加工结束后的工作三、教学方法1. 讲授法：讲解数控铣床的基本概念、结构与操作步骤2. 演示法：展示数控铣床的操作过程，让学生直观地了解操作方法3. 实践法：学生分组进行操作练习，培养动手能力4. 讨论法：引导学生总结操作技巧，分享经验四、教学资源1. 数控铣床实训基地2. 数控铣床操作手册3. 安全防护用品4. 教学课件与视频五、教学评价1. 操作考核：评价学生的数控铣床操作熟练程度2. 作品评价：评估学生加工出的零件质量3. 小组评价：考察学生的团队合作精神与安全意识4. 理论知识考核：测试学生对数控铣床相关知识的掌握程度六、教学环境2. 设备要求：配置符合教学需求的数控铣床，并确保设备正常运行。
3. 安全设施：配备必要的防护装置，如安全罩、紧急停止按钮等。
4. 教学材料：准备操作手册、教学课件、视频资料等相关教学资料。
七、教学安排1. 实训时间：根据课程安排，确保每个学生有足够的时间进行实际操作练习。
2. 教学流程：理论讲解-> 操作演示-> 学生实操-> 讨论与总结-> 作品评估。
3. 教学周期：根据课程要求，安排适量的课时进行数控铣床的基本操作教学。
八、教学注意事项1. 安全教育：强调操作过程中的安全事项，如穿戴适当的个人防护装备。
2. 操作规范：指导学生按照正确的操作流程和规范进行操作，避免设备损坏和人身伤害。
(数控加工)数控铣床教案
（数控加工）数控铣床教案第一章：数控铣床概述1.1 课程目标：了解数控铣床的定义、分类、特点和应用范围，掌握数控铣床的基本组成和操作方法。
1.2 教学内容：1.2.1 数控铣床的定义与发展历程1.2.2 数控铣床的分类与特点1.2.3 数控铣床的应用范围1.2.4 数控铣床的基本组成1.2.5 数控铣床的操作方法1.3 教学方法：采用讲授、演示、实操相结合的方式进行教学。
1.4 教学资源：教材、PPT、数控铣床实物或模型、操作演示视频。
1.5 教学评价：通过课堂问答、实操考核等方式评价学生对数控铣床基本知识的掌握程度。
第二章：数控铣床编程基础2.1 课程目标：掌握数控铣床编程的基本原理和方法，熟悉数控铣床编程的常用指令和功能代码。
2.2 教学内容：2.2.1 数控铣床编程的基本原理2.2.2 数控铣床编程的方法与步骤2.2.3 数控铣床编程的常用指令2.2.4 数控铣床编程的功能代码2.3 教学方法：采用讲授、实操、案例分析相结合的方式进行教学。
2.4 教学资源：教材、PPT、数控铣床编程软件、实操案例。
2.5 教学评价：通过课堂问答、编程实操和案例分析等方式评价学生对数控铣床编程知识的掌握程度。
第三章：数控铣床操作3.1 课程目标：掌握数控铣床的操作步骤和技巧，能够独立完成简单零件的数控铣削加工。
3.2 教学内容：3.2.1 数控铣床操作的基本步骤3.2.2 数控铣床操作的注意事项3.2.3 数控铣床加工参数的选择与调整3.2.4 数控铣床刀具选择与更换3.2.5 数控铣床加工过程中的故障处理3.3 教学方法：采用讲授、演示、实操相结合的方式进行教学。
3.4 教学资源：教材、PPT、数控铣床实物或模型、操作演示视频、实操案例。
3.5 教学评价：通过实操考核、故障处理案例分析等方式评价学生对数控铣床操作技能的掌握程度。
第四章：数控铣床加工工艺4.1 课程目标：掌握数控铣床加工工艺的基本原则和方法，能够根据零件特点和加工要求制定合理的数控铣削工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控铣床教案
1、快速定位指令G00
格式：G00 X_Y_Z_；
其中，X、Y、Z为快速定位终点的坐标。
G00为模态功能，可由G01、G02、G03或G33功能注销。
例一：如图1-1，用G00指令使刀具从A点快速定位到B点。
图1-1
答案：G00 X20 Y30；
例二：如图1-1，用G00指令使刀具从B点快速定位到A点。
答案：G00 X5 Y5；
2、线性进给指令G01
格式：G01 X _Y_Z_F_；
其中，X、Y、Z为线性进给的终点的坐标。
例三：如图1-1，用G01指令使刀具从A点快速定位到B点。
答案：G01 X20 Y30；
3、G00 G01指令的混合使用
例四：要加工图1-2的图形，走刀路线为A---B---C---D---E---F，程序为
图1-2
%
O1001 程序名
G40G49G80G90；刀具半径补偿取消，刀具长度补偿取消，固定循环取消，绝对值编程G00 G54X-15.0Y-25.0；刀具快速移动到G54工件坐标系的A点
G00 Z50.0；刀具移动到A点上方50mm处
M03 S800；主轴正转，速度为800r/min
G00 Z5.0；刀具快速移动到A上方5mm，为安全高度
G01 Z-2.0F100；由A点上方5mm处切入深度到2mm，
G41 G01 X-15.Y-19.D01；刀具移动到B点并引入刀具半径左补偿
G01 Y10.；加工到C点
G01 X15.；加工到D点
G01 Y-10.；加工到E点
G01 X-19.；加工到F点
G01 Z5.；抬刀到安全高度5mm处
G00Z50. 刀具快速移动到F上方50mm
G40 G00 X0Y0；刀具半径补偿取消并移动到中间
M05 主轴停
M30 程序结束%
课堂总结
作业布置。
