C150.C450的置频
c450使用手册
2．置频(改频)编程实例
假设电台原工作频率为165．975MHz，现欲改为ቤተ መጻሕፍቲ ባይዱ46．725MHz，操作者只要在VFO(拨号频率)状态下，依次敲4、6、7、2、5键，在发出一长声“B”音后，液晶板
4 按发射键，显示169.00。
5 按功能键不松扭频道旋扭，即可升之17x.xx
希望对大家有帮助.
四.如果C150锂电池没电，很容易造成开机莫名其妙的现象，显示不
全请看一下显示屏焊点是否开裂.
五.静噪能用，但是没有信号的时候还是有噪声。基本是全新的机
器，请问是怎么回事？如何维修？换电容c262,47uf的,希望你成功.
二、在VFO状态下实现异频半双工通信
按原使用说明书进行编程，C150电台在VFO状态下只能进行同频单工通信而无法进行异频半双工通信。使用以下方法进行重新编程，可使C150电台具备在VFO状态下进行异步半双工通信的功能。
1．VFO预编程
(1)在按住FUNC键的同时，敲“9”键液晶板显示m0.6
(2)在(1)状态下依次敲5、7、0、0键，随着一长声B音，液晶板显示[M 5．70]
(3)在(2)状态下敲“*”键，使液晶板恢复到VFO状态。
(4)在按住FUNC键的同时，敲一次“7”键，液晶板右上角显示“一”号，表示电台处于“收高发低”的属台工作状态。
(5)在按住FUNC键的同时，敲两次“7”键，液晶板右上角显示“+”号，表示电台处于“发高收低”的主台工作状态。
2:把要复制的分机同样在VFO状态下统一频点如:433.00M,
对讲机几种常见业余机简介
几种常见业余机简介前一段时间提到了器材的问题，现在这里，将我用过的或听说过的机器的性能做一个简单的介绍，供大家参考。
1、TM-231A、241A 同属八十年代末的产品，纯业余机，当初由于专业机较少，因此各单位买回后经锁频当专业机用，设有频率模式和信道模式，频率在136-174可调，最大射频输出50W，21信道，使用方便，收发性能好，小巧轻便（1KG），但稳定性一般，尤其不禁摔，不过适合业余用，是一款较好的机器。
241的功能较231多一些，不过无关痛痒；2、TM-231S与前两款机器主要性能完全一样，但是多了118-136的航空调幅频段，而且使用的是黑底亮字彩色液晶屏，视觉感觉较前两种机器漂亮。
但这种机器好像不多见。
此机型值得推荐；3、TM-431A、441A是TM-231A、241A的姊妹机。
400MHZ频段，进口时以高低段居多，430-440比较少见，使用前应调整收发回路。
调整后435灵敏度不错，也可兼顾450频段，但灵敏度有所降低；4、IC-28A，主要功能、性能、年代与231大同小异，抗干扰能力较231/241好些；5、TK-708、708H属于八十年代末的半专业机，频率在136-170可调，25/50W，但必须在信道状态下工作，须在设定模式下手置频，因此使用上就上述机器有些不方便，16信道，收发性能较好，小巧轻便，稳定性一般，也较适合业余使用。
但有高低段之分，以低段机为宜，因为它涵盖业余段，无需再调整了；6、TK-808、808H是708的姊妹机，400MHz 分高低段，25/45W，使用前须调整收发槽路，主观感觉调整后435MHZ灵敏度尚可；7、GX3000属于八十年代中后期的专业机，日本驰电达产品，性能稳定，结构坚固，抗干扰能力较好，故障率低，个头较其它机器大，有大将风范，EPROM写频，收发性能好。
但使用上不如前两种机器方便，频率需事先写入，不能随便跑，频道数64个；8、C460是九十年代初的产品，外形与C450相近，但小巧玲珑，给人爱不释手的感觉，功能多，收发性能好，结构紧密，省电，在同年代产品中属于出类拔萃的，尤其称道的是其原装天线，虽增益极差，但是外观精致，很是不错。

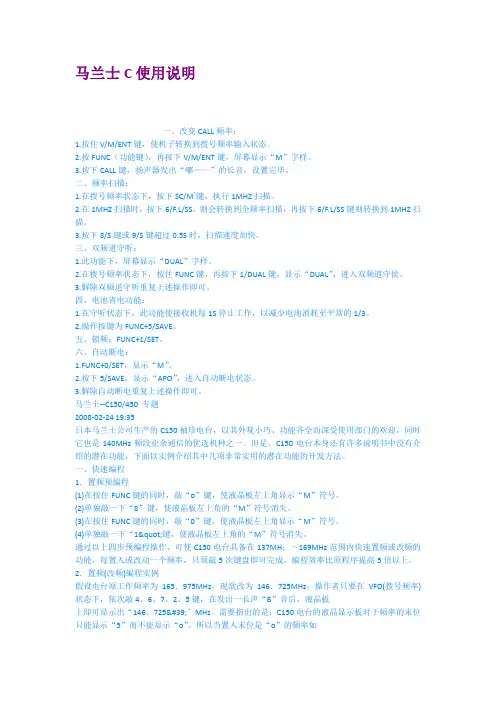

马兰士C使用说明
马兰士C使用说明一、改变CALL频率：1.按住V/M/ENT键，使机子转换到拨号频率输入状态。
2.按FUNC（功能键），再按下V/M/ENT键，屏幕显示“M”字样。
3.按下CALL键，扬声器发出“嘟——”的长音，设置完毕。
二、频率扫描：1.在拨号频率状态下，按下SC/M`键，执行1MHZ扫描。
2.在1MHZ扫描时，按下6/F.L/SS，则会转换到全频率扫描，再按下6/F.L/SS键则转换到1MHZ扫描。
3.按下8/S键或9/S键超过0.5S时，扫描速度加快。
三、双频道守听：1.此功能下，屏幕显示“DUAL”字样。
2.在拨号频率状态下，按住FUNC键，再按下1/DUAL键，显示“DUAL”，进入双频道守侯。
3.解除双频道守听重复上述操作即可。
四、电池省电功能：1.在守听状态下，此功能使接收机每1S停止工作，以减少电池消耗至平常的1/3。
2.操作按键为FUNC+5/SAVE。
五、锁频：FUNC+1/SET。
六、自动断电：1.FUNC+0/SET，显示“M”。
2.按下5/SAVE，显示“APO”，进入自动断电状态。
3.解除自动断电重复上述操作即可。
马兰士--C150/450 专题2008-02-24 19:35日本马兰士公司生产的C150袖珍电台，以其外观小巧、功能齐全而深受使用部门的欢迎，同时它也是140MHz频段业余通信的优选机种之一。
但是，C150电台本身还有许多说明书中没有介绍的潜在功能，下面以实例介绍其中几项非常实用的潜在功能的开发方法。
一、快速编程1．置频预编程(1)在按住FUNC键的同时，敲“o”键，使液晶板左上角显示“M”符号。
(2)单独敲一下“8”键，使液晶板左上角的“M”符号消失。
(3)在按住FUNC键的同时，敲“0”键，使液晶板左上角显示“M”符号。
(4)单独敲一下“1"键，使液晶板左上角的“M”符号消失。
通过以上四步预编程操作，可使C150电台具备在137MH；～169MHz范围内快速置频或改频的功能，每置入或改动一个频率，只须敲5次键盘即可完成，编程效率比原程序提高5倍以上。
Z515中文资料(Intel)中文数据手册「EasyDatasheet - 矽搜」
3.3 去耦指南................................................ ............................ 28
3.3.1 3.3.2
V CC 去耦................................................. ........................ 28 FSB AGTL +解耦............................................... ............... 28
Contact your local Intel sales office or your distributor to obtain the latest specifications and before placing your product order. Copie s of docum ents which have an orde r num be r and are re fere nce d in this docum ent, or othe r Inte l lite rature , m ay be obtaine d
Hyper-Threading Technology requires a com puter system with a processor supporting Hyper-Threading Technology and HT Technology enabled chipset, BIO S and operating system . Perform ance will vary depending on the specific hardware and software
c150
(4)在按住FUNC键的同时，敲一次“7”键，液晶板右上角显示“一”号，表示电台处于“收高发低”的属台工作状态。
(5)在按住FUNC键的同时，敲两次“7”键，液晶板右上角显示“+”号，表示电台处于“发高收低”的主台工作状态。
(6)在按住FUNC键的同时，敲三次“7”键，液晶板右上角处于空白状态时，表示电台处于同频单工工作状态。
3解除自动断电重复上述操作即可。
按原使用说明书进行编程，C150电台在VFO状态下只能进行同频单工通信而无法进行异频半双工通信。使用以下方法进行重新编程，可使C150电台具备在VFO状态下进行异步半双工通信的功能。
1．VFO预编程
(1)在按住FUNC键的同时，敲“9”键液晶板显示m0.6
(2)在(1)状态下依次敲5、7、0、0键，随着一长声B音，液晶板显示[M 5．70]
3解除双频道守听重复上述操作即可。
四、电池省电功能：1在守听状态下，此功能使接收机每1S停止工作，以减少电池消耗至平常的1/3。
2操作按键为FUNC+5/SAVE。
五、锁频：FUNC+1/SET。
六、自动断电：1FUNC+0/SET，显示“M”。
2按下5/SAVE，显示“APO”，进入自动断电状态。
6）按住FUNC键不放，再按‘0’键，放开FUNC后按‘7’即可转到350MHz。
以上操作都在CPU板上
C450对讲机灵敏度调整的方法
C450对讲机灵敏度调整的方法与C150对讲机的调整相似。在C450对讲机的功放板上，天线座的下方有五只可调电容：C465；C459；C456；C450；C447。（最上面的一只是C465；中间一排两只左边是C456右边是C459；下面一排两只左边是C450右边是C447。）在没有仪器的情况下，先将对讲机的静噪调整好，接下来使对讲机接收一个正常的信号，按上述电容的顺序来调整，使对讲机的喇叭发出清晰的声音。随后，再接收一个弱一些的信号，重复上述操作。
马兰士C150无线对讲机故障检修
马兰士C150无线对讲机故障检修按此查看图片详细信息马兰士C150无线对讲机故障检修转自中国频点/show_article.asp?ArticleID=562/show_article.asp?ArticleID=563马兰士C150无线对讲机故障检修例一故障现象：开机后所有按键失效，清电脑后液晶屏中左下角显示“M”，不能工作。
对症快修：根据现象分析，该故障一般发生在主板CPU控制及相关电路。
检修时，打开机盖，用万用表测量CPU芯片Q101（UPD7514）（33）、（70）脚电压正常，估计为CPU的20HZ频率偏移，进一步检查其外围电路相关文件，发现电容C102（0.047Μf）内部开路。
处理结果：更换C102后，故障排除。
例二故障现象：开机后，接收正常，发射无功率输出对症快修：根据现象分析，问题一般发生在发射功放电路及相关部位，检修时，打开机盖，用超高毫伏表测Q423集电极电压为0.2V左右，而正常时应为10V，测基极电压0.1V左右，正常应为1V，测Q422集电极电压为0.1V，而基极电压为1.3V，说明该管没有工作。
故怀疑该功放推动管损坏，拆下测量完好，再进一步检测该管的发射极电阻为5K，正常应为4.7左右，可见该电阻已损坏。
处理结果：更换发射极电阻后，故障排除。
例三故障现象：工作时，突然静噪失效，关机后再开机即处于发射状态，其他操作无效。
对症快修：根据现象分析，该故障一般发生在电源电路。
有关电路如图3-1所示。
该机电源电路采用多级稳压方式，发射机4.5V电源，接收机4.5V电源，微处理器、压控振荡器，锁相环电路4.5V电源等。
由原理可知：除发射机4.5V稳压器外，其他电源均由Q238组成的4.5V稳压器提供，所以检修的重点应放在4.5V稳压器上。
基原因可能为：4.5V稳压器不稳压的瞬间，接收部分使输入一个静噪关断启动脉冲，使对讲机出现静噪失效；4.5V稳压器不稳压后，当高于5.5V以上的不稳定电源加至微处理器时，微处理器工作失常，输出高电平异常控制信号，发射机4.5V电源稳压器工作，使发射机部分处于工作状态，其他操作键无效。
马兰士c450对讲机常用操作
此时“M”符号由常亮转为闪动。
（4）消去后，按下“*/V／M／ENT”，使成为频率状态。
8．频率锁定功能
(1)在按住“FUNC”键的同时，敲“6”键，使液晶板显示“F.L”
表示频率已锁定
(2)在按住“FUNC”键的同时，再敲“6”键，使液晶板显示的
c、 液晶板上的频率转为拨号频率（尚为存储状态）
d、 按下＊/V/M/ENT键或C/SC/M键，则会解除存储状态
e、 消去完后，请一定要按下＊/V/M/ENT键，使成为拨号频率状态。
十一、半双工通信功能[2/DUP按键]
将439。75MHz频率存储于某频道，设定好频差（右上角会出现一”-“符号）为上行5MHz. 1S
旋转频道旋钮至该频道，显示439.75MHz;
先按住F键，再按下＊/V/M/ENT键，则液晶板上”M”符号亮灯。再按下CALL按键，则发出P—音，告知已存储完毕，此时液晶板
f、 再度按下＊/V/M/ENT键，则转为拨号频率状态。
g、 接着请试将438.55MHz存入M2.。。。。
h、 以后的说明是假定上述频率已存在记忆系统里。
四、 取出存储频率之方法[＊/V/M/ENT]
1、 顺序
存储频率的改变是消去原有的存储频率而以新频率置换。
例：M1储存地址码的频率由438.50改变为438.55
顺序：
a、 使显示出拨号频率状态而按下号码键或旋转频道选择旋钮，使液晶板显示出438.55MHz
b、 先按住F键，再按下＊/V/M/ENT键，则液晶板上”M”符号亮灯
以上是C150原说明录入，实际上在C450操作功能上应该直接可设差频，存储于同一频道，液晶上显示的为接收频率，右上角出现-符号，设定差频为
C450对讲机扩频350MHz的方法
C450对讲机扩频350MHz的方法以下都在CPU板上操作：1）打开对讲机，先查看CPU的型号，如果CPU的型号是D7514G438的，就可扩频到350MHz; 2）再看一看锂电左侧中频滤波器的频率是不是22.596MHz，如果是就可扩频到350MHz; 3）在Q12位置上焊一个二极管，正极在下侧，负极在上侧的右边的焊点上；4)再在Q16位置上焊一个二极管，正极在左侧，负极在右侧的上边的焊点上；5）先复位，按住FUNC键（在PTT的上面）不放，打开电源就复位；6）按住FUNC键不放，再按‘0’键，放开FUNC后按‘7’即可转到350MHz。
N888的改频设定HAM-AAF日产日精N888对讲机具有卓越的性能，常规有VHF低端、VHF高端、UHF低端、UHF高端等。
由于目前通讯系统升级，不少N888对讲机被淘汰，有的到了HAM的手中。
对于业余无线电爱好者来说最好可以工作在业余频段，但VHF高端机无法工作在144MHz,UHF机种无法工作在430MHZ-440MHz所以有必要做适当的改动使其工作在业余波段。
首先打开N888后盖，在线路板上可以找到一个波动开关，将其拨到PRG一端以后开机即可以频率显示方式工作。
如果需要频率硬件锁定只需在设置好频率后拨到USE端，开机即为信道模式。
N888的工作频率有CPU外部预置决定，预置部分在CPU的四周分别标有Q08、Q109、Q110对于VHF机种只要使Q109、Q110接上Q08空按F开机即可工作在VHF全段。
对于UHF机种只要使Q109、Q110接上Q08的1和3连通按F开机即可工作在UHF全段。
对于UHF低端机400-419.995MHz最简单的是质量连通Q109的1和3端即可。
部分改动的机器在非指标保证频段出现频率闪动现象，说明PLL开环，可以在N888第三块板（高频板）上找到小铁盒，上有一小孔，内有一线圈，可以适当微微拨开线圈使频率上升，在没有仪器的情况下尽量小幅度改动，以免影响原机性能，调整不当可能造成选择性大幅度下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C150.C450的置频
一、快速编程
1．置频预编程
(1)在按住FUNC键的同时，敲“o”键，使液晶板
左上角显示“M”符号。
(2)单独敲一下“8”键，使液晶板左上角的“M”符
号消失。
(3)在按住FUNC键的同时，敲“0”键，使液晶板
左上角显示“M”符号。
(4)单独敲一下“1"键，使液晶板左上角的“M”符
号消失。
通过以上四步预编程操作，可使C150电台具备
在137MH；～169MHz范围内快速置频或改频的功
能，每置入或改动一个频率，只须敲5次键盘即可完
成，编程效率比原程序提高5倍以上。
2．置频(改频)编程实例
假设电台原工作频率为165．975MHz，现欲改为146．725MHz，操作者只要在VFO(拨号频率)状态下，
依次敲4、6、7、2、5键，在发出一长声“B”音后，液晶板上即可显示出“146．725\'‟MHz。
需要指出的是：C150
电台的液晶显示板对于频率的末位只能显示“5”而不
能显示“o”。
所以当置入末位是“o”的频率如
158．650MHz时，在依次敲完5、8、6、5键后，虽然液晶板上已显示出“158．65"，但末位的“o”也一定要敲进
去。
只有在听到一长声“B”音的同时液晶板显示“158．65"，才表明频率资料已输入完整。
否则由于频
率资料输入完整，电台无法执行改频指令而不能正常
工作。
二、在VFO状态下实现异频半双工通信
按原使用说明书进行编程，C150电台在VFO状
态下只能进行同频单工通信而无法进行异频半双工通
信。
使用以下方法进行重新编程，可使C150电台具备
在VFO状态下进行异步半双工通信的功能。
1．VFO预编程
(1)在按住FUNC键的同时，敲“9”键液晶板显示m0.6
(2)在(1)状态下依次敲5、7、0、0键，随着一长声
B音，液晶板显示[M 5．70]
(3)在(2)状态下敲“*”键，使液晶板恢复到VFO
状态。
(4)在按住FUNC键的同时，敲一次“7”键，液晶
板右上角显示“一”号，表示电台处于“收高发低”的属
台工作状态。
(5)在按住FUNC键的同时，敲两次“7”键，液晶
板右上角显示“+”号，表示电台处于“发高收低”的主
台工作状态。
(6)在按住FUNC键的同时，敲三次“7”键，液晶
板右上角处于空白状态时，表示电台处于同频单工工
作状态。
2．在VFO状态下实现异频半双工通信编程实
例
按照国家标准，异步通信在VHF频段的收发频
差为5．7MHz。
在相差5．7MHz的一对频率上，发射频率高，接收频率低称为主台频率，简称“发高收低”。
发射频率低，接收频率高，称为属台频率，简称“发低收高”。
下面以置入163．425MHz属台频率为例，加以具体说明。
(1)在VFO状态下依次敲6、3、4、2、5键，随着一
长声B音，液晶板显示"163．425"MHz。
(2)在按住FUNC键的同时，调一次“7”键，使液
晶板右上角显示一个“一”号。
(3)按PTT键，液晶板显示数据变为“157．725\'‟
MHz，它表示电台此时已进入“收高发低”的属台工作
状态。
三、提高内存储器预置异频信道容量
C150本身具备20个带编号的信道数据存储器，
两大组。
另有一个称为“CALL”的
呼叫频率存储器，它们可以同时存储21个同频单工信
道数据资料。
但是，由于每个异频信道具有接收和发射两个频点，因而按原使用说明书进行异步信道数据存
储编程时，每个异频信道的接收和发射频率，需要分别占用一个M和与之对应的M存储器。
也就是说，21
个存储器最多只能同时存储10个异频信道数据资
料。
这对于某些需要经常跨地区工作的移动通信业务
来说，是远远不能满足实际需要的。
按以下方式进行重新编程，可以使C150电台同时存储21个异频信道数据。
编程实例
当C150电台执行过在VFO状态下实现异频通
信的预编程指令后，即可具备进行异频信道存储编程
的能力。
下面以在m1存储器中存入“163．425—”MHz为例，对异频信道数据的存储方法加以说明。
(1)在VF()状态下依次敲6、3、4、2、5键，随着一
长声b音，液晶板显示"163．425"MHz。
(2)在拨住FUNc：键的同时，敲一次“7”键，使液
晶板右上角显示“一”号。
(3)按"*”键使电台进入内存储显示状态，调步进
旋钮，将“m1”‟显示在液晶板的左边。
(4)在按住FUNC键的同时，敲一下“*”键，键着
一长声B音，液晶板左部闪动的“1"符号静止下来，它
表示“m1"163．425"MHz数据已存入“m1，‟存储器中。
(5)在按住FUNC键的同时，敲一下“9”键，液晶
板显示M 0-60
(6)依次敲5、7、o、o键，随着一长声B音，液晶板
显示由M 0-60变为M 5．70 ·
(?)敲“*”键两次使电台恢复显示…Y1163．425—”
MHz。
然后按PTT键，液晶板显示变为“甲157．725…‟
MHz，它表示异频信道“m1"163．425—”MHz的数据资料
已正确无误地存入“m1”存器中。
如欲在其它M，M组存储器和CALl。
存储器中存
入异频信道数据，按以厂步骤置频即可。
上述编程方法也适于：C450袖珍电台的功能开
发。
C450的扩频
1）打开对讲机，先查看CPU的型号，如果CPU的型号是D7514G 438 的，就可扩频到350MHz;
2）再看一看锂电左侧中频滤波器的频率是不是22.596MHz，如果是就可扩频到350MHz;
3）找到Q12位置，焊一个二极管，正极在下侧，负极在上侧的右边的焊点上；
4) 找到Q16位置，焊一个二极管，正极在左侧，负极在右侧的上边的焊点上；
5）先复位，按住FUNC键（在PTT的上面）不放，打开电源就复位；
6）按住FUNC键不放，再按…0‟键，放开FUNC后按…7‟即可转到350MHz。
以上操作都在CPU板上。
C150-450调频方法
1. 清频：按FUNC键开机。
2. 调频差：按FUN+9，调好后按发射键确认。
3. 调频率：先用键盘输入接收频率，再按FUN+7，出现"+""-"。
4. 存入信道：按一下ENT键显示0信道，调出所需的信道，再按一下FUN+ENT键，即可确认。
5. 存入第二频率时，先按ENT消去信道数，调出接收频率再按FUN+7键，即可。
6. 存入信道时，方法同4一样：
FUN+9：调频差FUN+7：显示"+"或"-"
FUN+ENT：锁信道FUN+3：调步进值
PTL为调功率：H为大功率，M为中功率，L为小功率。
c150的复制功能
1:把一部c150制好频率作为主机.在VFO状态下设一统一频点如:146.00M. 2:把要复制的分机同样在VFO状态下统一频点如:146.00M,
3:按主机的F+0键.显示M146.00.再按9键这时显示14.6.00M.
4:把所有分机都按3:的方法操作一遍同样显示14.6.00M.
5:按主机的PTT键这时可听到主机和分机同时发出连续的DTMF音.几秒钟后即可完成复制,
注:要求所有主分机都带DTMF码片才能有复制功能.。
