4化工管道设计-管件及阀门
仪表、管道、阀门等化工工艺流程图的设计及画法
设备的画法与标注设备的画法与方案流程图基本相同。
与方案流程图不同的是：对于两个或两个以上的相同设备一般应全部画出。
每个工艺设备都应编写设备位号并注写设备名称。
与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统时，可以只画出一个系统的流程，其他系统用双点画线的方框表示，在框内注明系统名称及其编号。
管道流程线的画法及标注管道流程线上应用箭头表示物料的流向。
图中的管道与其他图纸有关时，应将其端点绘制在图的左方或右方，并用空心箭头标出物料的流向（进或出），在空心箭头内注明与其相关图纸的图号或序号，在其上方注明来或去的设备位号或管道号或仪表位号。
每条管道都要标注管道代号。
横向管道的管道代号注写在管道线的上方;竖向管道则注写在管道线左侧，字头向左。
物料代号管道等级管道材质类别管道公称压力等级隔热及隔声代号阀门等管件的画法与标注管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。
这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。
管道附件用细实线按规定的符号在相应处画出。
阀门图形符号尺寸一般为长为6mm，宽为3mm或长为8mm，宽为4mm。
化工工艺图图层和线型为了安装和检修等目的所加的法兰、螺纹连接件等也应画出。
管道上的阀门、管件要按需要进行标注。
当它们的公称直径同所在管道通径不同时，要注出它们的尺寸。
当阀门两端的管道等级不同时，应标出管道等级的分界线，阀门的等级应满足高等级管的要求。
对于异径管标注大端公称通径乘以小端公称通径。
仪表控制点的画法与标注画出所有与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀（组）。
仪表控制点用符号表示，并从其安装位置引出。
符号包括图形符号和字母代号，它们组合起来表达仪表功能、被测变量、测量方法。
检测、显示、控制等仪表的图形符号是一个细实线圆圈，其直径约为10mm。
圈外用一条细实线指向工艺管线或设备轮廓线上的检测点。

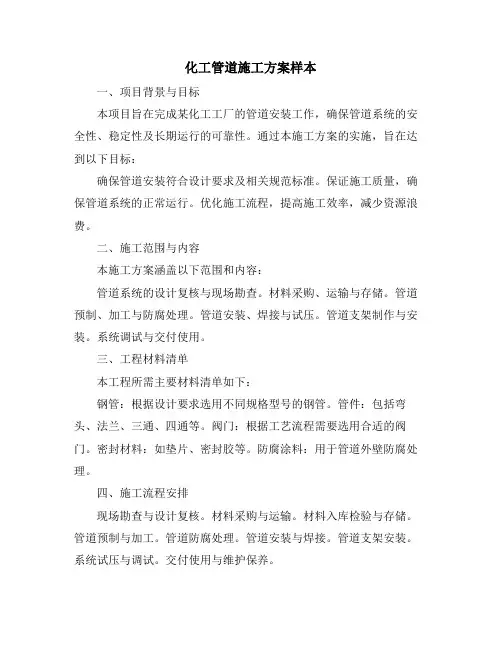

化工管道施工方案样本
化工管道施工方案样本一、项目背景与目标本项目旨在完成某化工工厂的管道安装工作，确保管道系统的安全性、稳定性及长期运行的可靠性。
通过本施工方案的实施，旨在达到以下目标：确保管道安装符合设计要求及相关规范标准。
保证施工质量，确保管道系统的正常运行。
优化施工流程，提高施工效率，减少资源浪费。
二、施工范围与内容本施工方案涵盖以下范围和内容：管道系统的设计复核与现场勘查。
材料采购、运输与存储。
管道预制、加工与防腐处理。
管道安装、焊接与试压。
管道支架制作与安装。
系统调试与交付使用。
三、工程材料清单本工程所需主要材料清单如下：钢管：根据设计要求选用不同规格型号的钢管。
管件：包括弯头、法兰、三通、四通等。
阀门：根据工艺流程需要选用合适的阀门。
密封材料：如垫片、密封胶等。
防腐涂料：用于管道外壁防腐处理。
四、施工流程安排现场勘查与设计复核。
材料采购与运输。
材料入库检验与存储。
管道预制与加工。
管道防腐处理。
管道安装与焊接。
管道支架安装。
系统试压与调试。
交付使用与维护保养。
五、技术难点与措施技术难点：管道焊接质量控制、防腐处理效果保证。
应对措施：采用先进的焊接工艺和合格的焊工进行管道焊接；加强防腐处理过程中的质量监控，确保防腐效果达标。
六、质量与安全要求质量要求：施工过程中应严格按照设计文件、施工规范及质量要求进行操作，确保施工质量符合要求。
安全要求：施工过程中应严格遵守安全操作规程，加强安全教育和现场安全管理，确保施工安全无事故。
七、人员与设备配置人员配置：本工程需配备经验丰富的项目经理、技术负责人、安全员、焊工、管工等专业人员。
设备配置：施工现场需配备必要的施工设备，如焊机、切割机、起重机、管道支架制作设备等。
八、施工进度与计划本工程施工进度计划如下：第一阶段：现场勘查与设计复核，预计用时XX天。
第二阶段：材料采购与运输，预计用时XX天。
第三阶段：材料入库检验与存储，预计用时XX天。
第四阶段：管道预制与加工、防腐处理，预计用时XX 天。
化工管路设计
石棉水泥管 玻璃陶瓷管 玻璃钢管 衬里管
管子名称示例 承压铸铁管 10#，20#钢无缝钢管，优质碳素钢无缝钢管 16Mn 无缝钢管，低温钢无缝钢管 奥氏体不锈钢管，耐热钢无缝钢管 黄铜管（拉制及挤制），紫铜管，铜镍合金管（蒙乃 尔） 铅管，铅锑合金管 冷拉铝合金园管，热挤压铝合金园管 钛管，钛合金管 输气胶管，输水胶管，输油胶管，蒸汽胶管 酚醛塑料管，硬聚氯乙烯管，高、低密度聚乙烯管，聚 丙烯管，聚四氟乙烯管，ABS 管等
➢公称直径（Dg或DN） ：管子、管件和阀件 的名义直径。—般情况下，公称直径既非外径， 亦非内径，而是与之相近的整数；某些情况下， 如铸铁管的内径等于公称直径。
优质碳素钢制品公称压力（PN）和最大工作压力的关系
温度等级 1 2 3 4 5 6
温度范围 ℃
0—200 201—205 251—275 276—300 301—325 326—350
空气站空气压力等）。
1 概述-设计原则
（1）依据管道设计规定，收集设计资料及有关的标准 规范。
（2）根据工艺管道流程图（PID）进行管道设计。
（3）根据装置的特点，考虑操作、安装、生产及维修 的需要，合理布置管路，做到整齐美观。
（4）根据介质性质及工艺操作条件，经济合理地选择 管材。
（5）配置的管道要有一定的挠性，以降低管道的应力， 对直径大于DN150，温度大于177℃的管道应进行柔 性核算。
2、硅铁管 适用于输送公称压力2.5kg／ cm2以下的腐蚀性介质。高硅铁能耐强酸， 而含铂的抗氯硅铁更可耐各种浓度、温 度的盐酸。
3、水煤气管 用软钢焊成，分镀锌和不镀 锌两种，镀锌的称为白铁管，不镀锌的称 为黑铁管。水煤气管常用作给水、煤气、 暖气、压缩空气、真空、低压蒸汽和凝液 以及无侵蚀性物料管道。
化工管路阀门图文详解：11种用管 ,4类管件 ,11大阀门
化工管路与阀门是化工生产中非常重要的设备。
它们是化工设备的重要组成部分，负责将各种材料输送到各个化学车间，为生产流程提供正确的物质输送。
化工管路通常由各种材质的管子组成，包括碳钢、不锈钢、合金钢、玻璃钢、塑料等。
这些管子通常都有不同的规格和材质，能够满足不同场合的需求。
阀门则是用来控制管路中流体流动的装置。
阀门通常由螺纹连接而成，能够提供动力和压力。
阀门的使用方法也多种多样，包括手动、自动和自动控制。
化工管路中的最常见的阀门如何工作？主要用途？化工用管与管件阀门又有哪些？化工管路这些事，一篇全掌握！11种化工用管化工用管的种类按材质分：金属用管和非金属用管1、金属用管铸铁管、有缝钢管、无缝钢管、铜管、铝管、铅管。
①铸铁管：铸铁管是化工管路中常用的管道之一。
由于性脆及连接紧密性较差，只适用于输送低压介质，不宜输送高温高压蒸汽及有毒、易爆性物质。
常用于地下给水管、煤气总管和下水管道。
铸铁管的规格以Ф内径×壁厚（mm）表示。
②有缝钢管：有缝钢管按使用压力分普通水煤气管（耐压0.1～1.0MPa）和加厚管（耐压1.0～0.5MPa）。
一般用于输送水、煤气、取暖蒸汽、压缩空气、油等压力流体。
镀锌的叫白铁管或镀锌管。
不镀锌的叫黑铁管。
其规格以公称直径表示。
最小公称直径6mm，最大公称直径150mm。
③无缝钢管：无缝钢管的优点是质量均匀强度较高。
其材质有碳钢、优质钢、低合金钢、不锈钢、耐热钢。
因制造方法不同，分为热轧无缝钢管和冷拔无缝钢管两种。
管道工程中管径超过57mm时，常用热轧管，57mm 以下时常用冷拔管。
无缝钢管常用于输送各种受压气体、蒸气和液体，能耐较高温度（约435℃）。
合金钢管用于输送腐蚀性介质，其中耐热合金管耐温可达900-950℃。
无缝钢管的规格以Ф内径×壁厚（mm）表示。
冷拔管最大外径为200mm，热轧管最大外径630mm。
无缝钢管按用途分为一般无缝管和专用无缝管，如石油裂化无缝管、锅炉无缝管、化肥无缝管等。
化工设计管道设计
5、其他因素 (1)管道与阀门一般不宜直接支承在设备上。 (2)距离较近的两设备间不应直连，应用45o
或90o弯接。 (3)管道布置时应兼顾电缆、照明、仪表及
采暖通风等其他非工艺管道的布置。
三、 管道布置图（管道安装图、配管图 ）
• 设计依据
– 控制点工艺流程图 – 设备布置图 – 设备装配图 – 土建、自控、电气等专业的有关图样、资料
⑤注出地面、设备基础、管道和阀门的 标高尺寸。
（3）绘制方位标 （4）绘制附表及注写说明 （5）校核与审定
五、管道布置图的阅读
1. 明确视图数量及关系 • 了解平面图的分区情况，了解平面图、
立面剖视图的数量及配置情况，在此基 础上弄清各立面剖视图在平面图上的剖 切位置及各个视图之间的关系，注意管 道布置图样的类型、数量、有无管段图 及设计模型，有无管件图、管架图等。
⑤ 管件、阀件的名称、型号、规格和数量， 以及管道试压、涂色和保温要求
⑥ 管架表：列出标准和非标准管架的编号、 标准号、名称和数量
⑦ 综合材料表 包括管道安装材料和管架 材料；设备支架材料、保温防腐材料。
⑧ 设备管口方位图（最终）。
二、考虑因素：
1.物料因素
(1)输送易燃、易爆、有毒及有腐蚀性的物料 管道不得铺设在生活间、楼梯、走廊和门等 处，这些管道上还应设置安全阀、防爆膜、 阻火器和水封等防火防爆装置，并应将放空 管引至指定地点或高过屋面2m以上。
(5)编制管道综合材料表，包括管道、管件、 阀门、型钢等的材质、规格和数量。
2、设计要求
(1)符合工艺流程的需要，满足生产要求； (2)便于操作管理，保证安全生产； (3)便于管道的安装和维护； (4)整齐美观，节约材料和投资。
3、最终成品
化工设备管道布置图
• 管架代号：C----管架安装于混凝土结构；
•
F ----管架安装于地面基础；
•
S-----管架安装于钢结构；
•
V ----管架安装在设备上；
•
W ----管架安装在墙上；
• 导向
• A----固定架
G ----导向架
• R ----滑动架
GS—11 11为序
E1001
V 1002
180
管道断开的画法
直径大于400 mm
管道打折的画法
管道重叠的画法
管道交叉的画法
管道相交的画法
管道连接方式的表达
第三节 标注
• 建筑物：建筑物轴线的编号、轴线间的总尺寸、
分尺寸 标注方式与设备布置图相同。
• 设备：标注设备的位号和定位尺寸，标注方式也
与设备布置图相同。有时在管道布置平面图的设
1600 201 208
VT1002 -76*4 EL105 .780
400
220
680
V
A 1003
810
V T1003-25* 2 EL105.500
P W1001-35* 3.5 EL104.80 0
230
701
80
T1101
R100 1
POS EL10 2.600
PL 1003-25*2 EL101. 4000
A
230
15 50
VT1002 -76*4 EL105 .780
400
220
680
V
A 1003
1600
810
V T1003-25* 2 EL105.500
P W1001-35* 3.5 EL104.80 0
化工设计管道设计
④分析取样点 分析取样点在选定的位置标注和编号，起取样阀组、取样冷 却器也要绘制和标注或加文字说明。 ⑤图纸接续管道的表示 装置内本流程图与其他流程图连接的物料管道，需 用图纸接续标志来标明。
b.管道的标注 1.管道号：物料代号、主项、管道分段顺序号 2管道号的编号原则为：一个设备管口到另一个设备管口间编 一个号；连接管道也编一个号。管道顺序按工艺流程顺序书写， 若同一主项内物料类别相同时，顺序号以流向先后为序编写。
管道设计
管道及仪表设计，起主要内容一般是设备图形、管线、控制点、和必要数据、 图例、标题栏等。 1.图形 将生产过程中全崩设备的简单形状按工艺流程次序，展示在同一平面上，配以 连接的主辅管线及管件、阀门、仪表控制点等。 2.标注 注写设备位号及名称、管段编号、控制点代号、必要的尺寸、数据等。 3.图例 代号、符号、及其他标注的说明，有时还有其他设备位号的索引等。 4.标题栏、修改栏 注写设计项目、设计阶段、图号等，便于图纸画法 ①.线型规定 图线宽度分三种：粗线0.9-1.2mm；中粗线0.5-0.7mm；细实线0.150.3mm。在画管道时，主要工艺物料管道用粗实线表示，辅助物料管线用中粗实线表 示，仪表管道用细实线表示。平行线间距至少要1.5mm，避免复制图纸时分不清或者 重叠。
②交叉与拐弯 交叉与转弯绘制管道时，应避免穿过设备或使管道交叉， 确实不能避免是，一般规定“细让粗”当同类物料管道交叉时应将横 向管道线断开一段，断开处约为线宽度5倍。管道转弯处，一般应画 成直角。而不是画成圆弧形。 ③放气、排液、及液封 管道上取样口、放气口、排液管等应全 部画出。放气口应画在管道的上边，排液管则画在管道的下方，U 型液封管应按实际比例长度表示。
化工管道布置图 (全)
第十章化工管道布置图管道的布置和设计是以管道仪表流程图、设备布置图及有关土建、仪表、电气、机泵等方面的图纸和资料为依据的。
设计首先应满足工艺要求，使管道便于安装、操作及维修，另外应合理、整齐和美观。
根据HG/T 20549-1998《化工装置管道布置设计规定》（国际通用设计体制和方法）的要求，化工装置管道布置设计的图样包括：管道布置图、管道轴测图、管口方位图、管架图与管件图，本章将分别介绍这五种图样。
10.1 管道布置图10.1.1 管道布置图的作用和内容管道布置图(配管图)，主要用于表达车间或装置内管道的空间位置、尺寸规格，以及与机器、设备的连接关系。
管道布置图是管道安装施工的重要依据。
图10-1为天然气脱硫系统管道布置图。
从图中可以看出，管道布置图一般包括以下内容。
⑴一组视图视图按正投影法绘制，包括平面图和剖视图，用以表达整个车间（装置）建筑物和设备的基本结构以及管道、阀、管件、仪表控制点等的布置安装情况。
⑵尺寸和标注包括管道、管件、阀门、仪表控制点的定位尺寸和其他必要的相关标注和说明等。
⑶管口表⑷安装方位标⑸标题栏及修改栏10.1.2 绘制管道布置图应遵循的规定管道布置图的设计要遵循HG/T 20549-1998（国际通用设计体制和方法）《化工装置管道布置设计规定》。
具体到管道布置图的绘制应遵循下列规定：⑴图线宽度（HG 20549.1—1998），见本章附录一。
⑵管道布置图上的管子、管件、阀门及管道特殊件图例（HG/T 20549.2-1998第2章），见本章附录二。
⑶管道布置图中有关设备布置内容的绘制，应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第六章），见第九章附录四。
⑷管道布置图的分区应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第四章），见第九章9.3的内容介绍。
⑸管道布置图尚应符合有关机械制图的国家标准。
10.1.3 管道布置图的视图1．图幅与比例 ⑴ 图幅管道布置图图幅应尽量采用A0，比较简单的也可采用Al 或A2。
