工艺管道阀门安装标准与流程
阀门安装施工方法

阀门安装施工方法

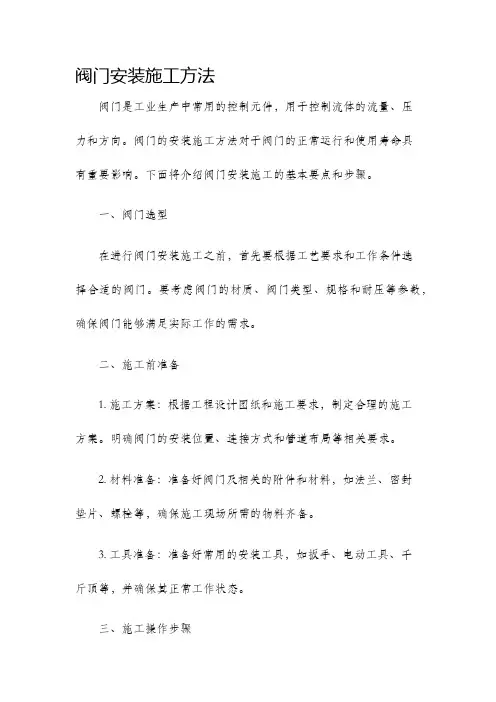

阀门是工业生产中常用的控制元件,用于控制流体的流量、压
力和方向。
阀门的安装施工方法对于阀门的正常运行和使用寿命具
有重要影响。
下面将介绍阀门安装施工的基本要点和步骤。
一、阀门选型
在进行阀门安装施工之前,首先要根据工艺要求和工作条件选
择合适的阀门。
要考虑阀门的材质、阀门类型、规格和耐压等参数,确保阀门能够满足实际工作的需求。
二、施工前准备
1. 施工方案:根据工程设计图纸和施工要求,制定合理的施工
方案。
明确阀门的安装位置、连接方式和管道布局等相关要求。
2. 材料准备:准备好阀门及相关的附件和材料,如法兰、密封
垫片、螺栓等,确保施工现场所需的物料齐备。
3. 工具准备:准备好常用的安装工具,如扳手、电动工具、千
斤顶等,并确保其正常工作状态。
三、施工操作步骤
1. 检查阀门:在安装之前,对阀门进行外观检查,确保阀门没有损坏或变形。
同时,检查阀门的密封性能和操作性能,确保阀门的正常工作。
2. 清理管道:在安装阀门之前,需要对管道进行清洁。
清除管道内部的杂物、油脂和污垢,确保阀门安装后不会受到外界因素的影响。
3. 安装法兰:根据管道设计和施工要求,将法兰与阀门连接。
注意法兰与阀门之间的连接必须牢固,并且使用适当的密封垫片和螺栓进行固定。
4. 控制阀门安装:将阀门安装到法兰上,并使用扳手或电动工具将螺栓拧紧,保证阀门与法兰之间的连接紧密。
5. 管道接口:根据管道设计和施工要求,将管道与阀门的法兰连接。
同样地,使用适当的密封垫片和螺栓固定管道与阀门之间的连接。
工艺管道阀门基础知识及安装要点

管道的分类:按最高工作压力、最高工作温度、介质、管道材质等因素分类。
高压管道10≤P<35低温管道:<-20℃;常温管道:-20〜200℃;高温管道:>200℃。
公称直径:用符号DN表示,其后附加公称直径的数值。
公称直径为100nIn1,用DN100表示。
对于引进装置习惯用英寸表示。
公称直径50mm时,2〃表示。
公称直径的作用是:凡是公称直径相同的管子、管件(法兰、阀门等)均能互相联接。
公称压力:公称压力是为了设计、制造和使用的方便而规定的一种压力等级指管内工作介质温度在0〜120。
C范围内的最高允许工作压力用符号PN表示,其后附公称压力的数值公称压力为2.5MPa,用PN2.5表示(老产品有用“kgf/cm?单位,注意识别),或PN25baro当介质温度大于120。
C时,材料的强度下降,实际允许的工作压力要小于公称压力。
如铸铁阀门的公称压力为1MPa,在200。
C工作时,其工作压力不能大于0.9MPa o用于高温介质的管子及管件选用时应查阅有关手册,不能只凭公称压力为选用依据。
壁厚:常用的管子壁厚表示法有管子表号(SCh.)、壁厚尺寸两种方法。
管子表号(Sch.)是设计压力与设计温度下材料的许用应力的比值乘以1000,并经圆整后的数值表号越大,壁厚越厚。
中国、ISo等钢管标准采用壁厚尺寸表示钢管壁厚系列。
表示方法为管外径X壁厚。
例如:Φ60.5×3.5mm0管道材料等级:根据设计温度、设计压力和输送介质要求及材料的性能和经济合理性确定管道和管道组成件的材质、品种和规格型号根据PID上的管道材料等级规定选用材料等级编码由6部分组成:JAJR61J-项目代码A-压力等级(ASME∕ANSlB16.5)J-材料代码R-法兰面(ASME/ANSIB16.5)61-序列号工厂管道应用条件:涉及介质种类,有LNGxMDEAxCO2、乙烯、丁烷、低温工艺物料、其他化学物等介质有一定腐蚀性。
环境温度低。
阀门安装工艺标准

Q/YS1.85-2007阀门安装工艺标准1适用范围本标准适用于火力发电厂锅炉汽、水、油、气管道上阀门的安装。
2编制依据2.1《电力建设施工及验收技术规范》(锅炉篇)1996年版2.2《火电施工质量检验及评定标准》(管道篇)1996年版2.3《电力建设施工及验收技术规范》(焊接篇)DL/T5007--922.4《电力建设施工及验收技术规范》(管道篇)1996年版3施工工艺流程371Q/YS1.85-20074工艺方法及质量要求4.1人员配备要求钳工3~4人,电焊工1~2人,起重工1~2人,(全体施工人员均经过三级安全教育并考试合格;焊工经焊前练习确认合格;高空作业人员经体检合格,能适应高处作业的要求)。
4.2机械及施工工具配置a)设备倒运用的运输车,起吊设施能满足需要,直流电焊机1~2台,水压机1台。
b)施工工具应准备割把1~2套,以及角磨、电磨、榔头、撬杠、记号笔、扳手、倒链等常备工具。
4.3设备、材料供应阀门全部到货,并经清点、验收合格;设备图纸齐全,具备施工条件。
4.4作业方法及要求4.4.1阀门的外观检查火力发电厂各类阀门安装前应进行下列检查:a)填料用料是否符合设计要求,填料方法是否正确;b)填料密封处的阀杆有无腐蚀;c)开关是否灵活,指示是否正确;d)铸造阀门外观无明显制造缺陷。
4.4.2阀门的解体检查各种国产阀门,除制造厂家有特殊规定外,一般在安装前均要进行解体检查。
此项由专业人员进行检查。
安装人员将阀门提前送至阀门班。
4.4.3阀门研磨阀门研磨是指手工或机械方法来研磨阀芯与阀座之间的结合面,使其达到严密结合的一种加工方法。
此过程也须由汽机研磨班专业人员进行。
4.4.4阀门的严密性试验阀门解体复装后应做严密性试验,试验由汽机研磨班在试验台上进行,试验的方式应符合制造厂的规定。
4.4.5阀门的安装。
4.4.5.1所有阀门安装前,需复核产品合格证和试验记录,另外应按设计要求核对型号并按介质流向确定其安装方向。
给排水管道阀门及水表管道试压等附件安装施工工艺

给排水管道阀门及水表管道试压等附件安装施工工艺1)阀门安装(1)安装前应仔细检查,核对阀门的型号、规格是否符合设计要求。
(2)根据阀门的型号和出厂说明书,检查它们是否可以在所要求的条件下应用,并且按设计和规范规定进行试压,请甲方或监理验收并填写试验记录。
(3)检查填料及压盖螺栓,必须有足够的节余量,并要检查阀杆是否转动灵活,有无卡涩现象和歪斜情况。
法兰和螺栓连接的阀门应加以关闭。
(4)不合格的阀门不准安装。
(5)阀门在安装时应根据管道介质流向确定其安装方向。
(6)安装一般的截止阀时,使介质自阀盘下面流向上面,简称“低进高出”。
安装闸阀、旋塞时,允许介质从任意一端流入流出。
(7)安装止回阀时,必须特别注意阀体上箭头指向与介质的流向相一致,才能保证阀盘能自由开启。
对于升降式止回阀,应保证阀盘中心线与水平面相互垂直。
对于旋启式止回阀,应保证其摇板的旋转枢轴装成水平。
(8)安装杠杆式安全阀和减压阀时,必须使阀盘中心线与水平面互相垂直,发现斜倾时应予以校正。
(9)安装法兰阀门时,应保证两法兰端面相互平行和同心。
尤其是安装铸铁等材质较脆弱的阀门时,应避免因强力连接或受力不均引起的损坏;拧螺栓应对称或十字交叉进行。
(10)螺纹阀门应保证螺纹完整无缺,并按不同介质要求涂以密封填料物,拧紧时,必须用扳手咬牢拧入管子一端的六棱体上,以保证阀体不致拧变形或损坏。
(11)阀门安装的允许偏差应符合表2.3-32的规定。
2)水表安装(1)水表应安装在查看方便、不受曝晒、不受污染和不易损坏的地方;引入管上的水表装在室外水表井、地下室或专用的房间内。
(2)水表装到管道上以前,应先除去管道中的污物(用水冲洗),以免水表造成堵塞。
(3)水表应水平安装,并使水表外壳上的箭头方向与水流方向一致,切勿装反;水表前后应装设阀门。
(4)对于不允许停水或设有消防管道的建筑,还应设旁通管道,此时水表后侧要装止回阀;旁通管上的阀门应设有铅封。
(5)为了保证水表计量准确,水表前面应装有大于水表口径10倍的直管段,水表前面的阀门在水表使用时全部打开。
工艺管道安装流程

工艺管道安装流程工艺管道是指用于输送各种流体的管道,如水、蒸汽、空气、油、气体等。
工艺管道的安装是工业建设中的重要工程,关系到生产的正常进行和安全。
本文将介绍工艺管道安装的一般流程和注意事项,帮助您提高工艺管道安装的质量和效率。
工艺管道安装的一般步骤根据不同的工程特点和要求,工艺管道安装的具体步骤可能有所不同,但一般可以归纳为以下几个步骤:施工准备:包括技术准备、人员准备、机具准备、材料准备和现场准备。
技术准备主要是熟悉设计图纸和技术规范,编制施工方案和施工组织设计,制定质量控制和安全措施等。
人员准备主要是组织施工队伍,进行技术培训和安全教育,分配好各自的职责和任务等。
机具准备主要是选择合适的吊装设备、焊接设备、检测设备等,并进行检查和试验,确保正常使用。
材料准备主要是根据设计要求和施工计划,采购、运输、验收、保管好各种管材、管件、阀门、法兰、垫片、螺栓等,并进行分类标识,便于使用。
现场准备主要是清理施工场地,设置好施工标志和警示牌,搭建好临时设施,如仓库、办公室、焊接棚等,并做好防火防爆措施。
测量定位:包括测量控制网、设置纵横中心线、标高基准点、沉降观测点等。
测量控制网是指在施工场地内建立一套坐标系,以便于确定各种设备和管道的位置。
纵横中心线是指按照设计图纸,在地面或墙面上用线或钉子表示出各种设备和管道的中心线位置。
标高基准点是指在施工场地内设置一个或多个固定点,以便于测量各种设备和管道的高度。
沉降观测点是指在重要的设备或管道附近设置一些观测点,以便于监测其是否发生沉降变形。
支架制作与安装:包括设计支架类型、数量和位置,制作支架零件,安装支架并调整水平垂直度等。
支架是指用于固定或支撑管道的结构件,一般分为固定支架和滑动支架两种。
固定支架是指将管道牢固地固定在某一位置的支架,主要用于承受管道的重力、内压力和温度应力等。
滑动支架是指允许管道在一定范围内滑动的支架,主要用于补偿管道的热胀冷缩等。
支架的设计应根据管道的材质、规格、压力、温度、走向等因素综合考虑,并- 管道预制与安装:包括根据设计图纸和现场实际情况,制定管道预制方案,划分管段,进行管材切割、开孔、对接、焊接等工序,完成管道的预制和检验。
阀门及管道附件安装施工工艺

阀门及管道附件安装施工工艺1 阀门安装1 阀门安装流程见图2.4.7-1所示:2 阀门的强度及严密性试验:阀门安装前必须进行强度和严密性试验,试验应在每批(同牌号、同型号、同规格)数量中抽查10%,且不少于一个。
对于安装在主干管上起切断作用的闭路阀门应逐个做强度及严密性试验。
阀门的强度试验应符合设计及技术规范的要求,如无具体要求时,阀门的强度试验压力应为公称压力的1.5倍,严密性试验压力为公称压力的1.1倍;试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏。
阀门试压的试验持续时间应不少于表2.4.7-1的规定:表2.4.7-1 阀门试验持续时间3 一般主要阀门安装要点见表2.4.7-2所示:核对型号规格验检查质量外观强度试验严密性试验图2.4.7-1 阀门安装流程阀门安装表2.4.7-2 阀门安装要点序号名称阀门示意图主要安装要求1 铜球阀1 检查其种类、规格、型号及质量,阀杆不得弯曲,按规定对阀门进行强度(为公称压力的1.5倍)和严密性试验(出厂规定之压力)。
2 选用的法兰盘的厚度、螺栓孔数、水线加工、有关直径等几何尺寸要符合管道工作压力的相应要求。
3 水平管道上的阀门安装位置尽量保证手轮朝上或者倾斜45°或者水平安装,不得朝下安装。
4 阀门法兰盘与钢管法兰盘相互平行,一般误差应小于2mm,法兰要垂直于管道中心线,选择适合介质参数的垫片置于两法兰盘的中心密合面上。
2 止回阀3 减压阀4 缓闭止回号 称阀门示意图主要安装要求阀5 连接法兰的螺栓、螺杆突出螺母长度不宜大于螺杆直径的1/2。
螺栓同法兰配套,安装方向一致;法兰平面同管轴线垂直,偏差不得超标,并不得用扭螺栓的方法调整。
6 安装阀门时注意介质的流向,水流指示器、止回阀、减压阀等阀门不允许反装。
阀体上标示箭头,应与介质流动方向一致。
7 螺纹式阀门,要保持螺纹完整,按介质不同涂以密封填料物,拧紧后螺纹要有3扣的预留量,以保证阀体不致拧变形或损坏。
工艺管道安装规范及验收标准

管道表面
检查管道连接部位是否牢固、无松动,焊缝饱满,无夹渣、气孔等缺陷。
连接部位
检查管道支架和吊架是否牢固、稳定,与管道接触良好,无异常变形或损坏。
支架与吊架
外观检查
按照设计要求或规范标准确定试验压力,不得超过管道材料的承受压力。
试验压力
在试验压力下,检查管道是否有渗漏、变形或异常声响等现象。
试验过程
施工后检查
01
02
03
04
按照设计要求对管道进行压力试验、泄漏试验等,确保管道的密封性和强度。
检查管道的直线度、弯曲度、高程等几何尺寸,确保符合设计要求。
根据设计要求对管道进行防腐和保温处理,并检查处理效果。
整理安装过程中的技术资料和检验记录,形成完整的竣工资料。
03
工艺管道验收标准
检查管道表面是否光滑、无锈蚀、无损伤,确保管道的完整性和美观性。
用于支撑与吊装的材料和配件应选用质量可靠的产品,并符合相关质量标准和安全规范的要求。在安装过程中,应对材料和配件进行质量检验,确保其性能稳定可靠,防止因材料或配件质量问题导致的安全事故。
支撑与吊装的施工工艺和质量验收标准应符合相关规范要求。
支撑与吊装的施工工艺应严格按照相关规范要求进行,确保施工质量。同时,质量验收标准也应符合相关规范要求,对于不符合要求的施工部分应及时整改,确保管道支撑与吊装的安全性和稳定性。
定期检查维护
在保养与维修过程中,应遵循安全操作规程,采取必要的安全措施,防止发生意外事故。
保养与维修
对工艺管道废弃物进行妥善处理,防止对环境和人员造成危害。
废弃物处理
维护安全
紧急救援
配备必要的紧急救援设备和人员,确保在发生意外事故时能够迅速展开救援工作。
管道阀门施工方案(3篇)

第1篇一、工程概况1.1 项目名称:XX管道阀门安装工程1.2 项目地点:XX地区1.3 项目规模:XX公里管道,XX个阀门1.4 项目背景:随着我国经济的快速发展,管道运输在能源、化工、环保等领域发挥着越来越重要的作用。
为了保证管道的安全运行,提高管道的运输效率,本项目对XX地区的管道进行阀门安装工程。
二、施工准备2.1 施工组织机构为确保工程顺利进行,成立项目施工组织机构,具体如下:(1)项目经理:全面负责项目的施工管理工作;(2)技术负责人:负责施工技术、质量、安全等方面的管理工作;(3)施工负责人:负责现场施工管理,确保施工进度和质量;(4)质量负责人:负责工程质量监督、检查、验收等工作;(5)安全负责人:负责施工现场安全管理工作。
2.2 施工人员及设备(1)施工人员:根据工程需求,组织具备相关资质的施工人员,包括管道工、焊工、电工、起重工等;(2)施工设备:根据工程需要,配备足够的施工设备,如焊接设备、起重设备、检测设备等。
2.3 施工材料(1)阀门:选用符合国家标准、质量合格的阀门;(2)管道:选用符合国家标准、质量合格的管道;(3)其他材料:如密封垫、紧固件、焊接材料等。
2.4 施工方案编制根据工程实际情况,编制详细的施工方案,包括施工工艺、施工步骤、质量控制、安全管理等内容。
三、施工工艺3.1 施工工艺流程(1)管道安装:根据设计图纸,进行管道安装;(2)阀门安装:根据设计要求,进行阀门安装;(3)管道焊接:对管道进行焊接,确保焊接质量;(4)阀门调试:对安装的阀门进行调试,确保阀门启闭灵活;(5)系统试压:对安装完成的管道系统进行试压,确保系统无泄漏。
3.2 施工步骤(1)管道安装:根据设计图纸,按照管道走向进行安装,确保管道平直、牢固;(2)阀门安装:按照设计要求,将阀门安装在管道上,确保阀门与管道连接牢固;(3)管道焊接:采用合适的焊接方法,对管道进行焊接,确保焊接质量;(4)阀门调试:对安装的阀门进行调试,确保阀门启闭灵活,无卡涩现象;(5)系统试压:按照设计要求,对管道系统进行试压,确保系统无泄漏。
