张拉压浆技术交底
张拉压浆技术交底

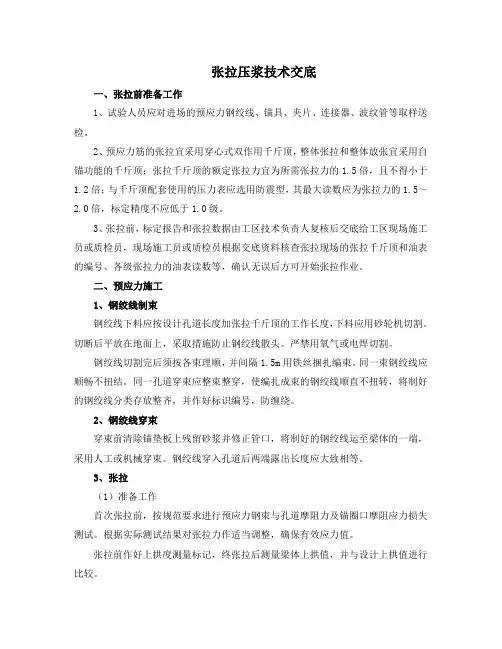

张拉压浆技术交底一、张拉前准备工作1、试验人员应对进场的预应力钢绞线、锚具、夹片、连接器、波纹管等取样送检。
2、预应力筋的张拉宜采用穿心式双作用千斤顶，整体张拉和整体放张宜采用自锚功能的千斤顶；张拉千斤顶的额定张拉力宜为所需张拉力的1.5倍，且不得小于1.2倍；与千斤顶配套使用的压力表应选用防震型，其最大读数应为张拉力的1.5～2.0倍，标定精度不应低于1.0级。
3、张拉前，标定报告和张拉数据由工区技术负责人复核后交底给工区现场施工员或质检员，现场施工员或质检员根据交底资料核查张拉现场的张拉千斤顶和油表的编号、各级张拉力的油表读数等，确认无误后方可开始张拉作业。
二、预应力施工1、钢绞线制束钢绞线下料应按设计孔道长度加张拉千斤顶的工作长度，下料应用砂轮机切割。
切断后平放在地面上，采取措施防止钢绞线散头。
严禁用氧气或电焊切割。
钢绞线切割完后须按各束理顺，并间隔1.5m用铁丝捆扎编束。
同一束钢绞线应顺畅不扭结。
同一孔道穿束应整束整穿，使编扎成束的钢绞线顺直不扭转，将制好的钢绞线分类存放整齐，并作好标识编号，防缠绕。
2、钢绞线穿束穿束前清除锚垫板上残留砂浆并修正管口，将制好的钢绞线运至梁体的一端，采用人工或机械穿束。
钢绞线穿入孔道后两端露出长度应大致相等。
3、张拉（1）准备工作首次张拉前，按规范要求进行预应力钢束与孔道摩阻力及锚圈口摩阻应力损失测试。
根据实际测试结果对张拉力作适当调整，确保有效应力值。
张拉前作好上拱度测量标记，终张拉后测量梁体上拱值，并与设计上拱值进行比较。
张拉机具就位：首先安装好工作锚，装上夹片，用小锤轻敲夹片使得夹片夹紧钢绞线，调整夹片的外露量，使得夹片外露量大致一致，夹片间隙均匀，再安装限位板，套上顶环，千斤顶就位，装上工具锚，安装油管及压力表。
检查锚垫板凹槽内的杂物是否清理干净，工作锚是否紧贴锚垫板的凹槽内，千斤顶轴线是否与锚垫板孔道轴线一致，检查各种油管接头是否上紧，压力表与千斤顶是否配套。
张拉、压浆技术交底
高速公路桥梁工程
施工时间
桩号及部位
箱梁
工程项目
张拉及压浆
技
术
∧
设
计
∨
要
求
一、张拉
1.施工作业中存在的主要危险有害因素：预应力钢筋的突然断裂冲击伤人，操作过程中发生意外喷油、喷浆伤害眼睛等。
2.检查油泵、千斤顶、压力表、油管、顶楔器及液控顶压阀等是否符合施工及安全的要求，千斤顶、压力表是否按规定周期进行过校正和标定，锚环及锚塞使用前应经检验，合格后方可使用。
5、操作步骤和方法
固定锚具。特别注意使锚固面与钢绞线相垂直。
将张拉用的夹片按原来在锚具中的片位号依次嵌入钢绞线之间。夹片嵌入后，用手锤轻轻敲击，使其夹紧钢绞线，夹片外露预应力筋长度整齐一致。
安装千斤顶。将钢铰线穿入千斤顶，锚环对中，并将张拉油缸先伸出2~4cm，再在千斤顶尾部安放工具锚，将钢铰线夹紧。为便于松开工作夹片，工作锚内壁可涂少量润滑油或石蜡。
3.张拉作业区域必须设明显警示牌，在张拉端设置3mm厚的防护钢板，非作业人员不得进入张拉作业区，作业人员必须戴安全帽，操作千斤顶和测量伸长值的人员应站在千斤顶侧面操作，千斤顶顶力作用线方向不得有人。
4.张拉前，操作人员要确定联络信号。张拉两端距离较远时，宜设对讲机等通信设备。
5.检查联接油泵和千斤顶的油管有无裂纹，接头是否牢靠，高压软管使用时，其弯曲半径不应小于200mm，油泵操作人员要戴防护目镜。
=0.75×1860Mpa=1395 Mpa。
7、滑丝，并将钢绞线在夹盘内楔紧。一端张拉，当钢绞线受力伸长时，锚塞稍被带出。这时立即用钢钎卡住锚塞螺绞（钢钎可用φ5mm的钢丝、端部磨尖制成，长20cm~30cm）。然后主缸缓慢回油，钢绞线内缩，锚塞因被卡住而不能与钢绞线同时内缩。主缸再次进油，张拉钢绞线，锚塞又被带出。再用钢钎卡住，并使主缸回油，如此反复进行至锚塞推出为至，然后拉出钢绞线束更换新的钢丝束和锚具。
安全施工技术交底(张拉、压浆)
第
联
交底人留存
接受安全技术交底部门签名：
年月日
安全技术交底部门：交底人签名：
年月日
注：1、本表填写内容详实清晰，签字栏须本人签字；
2、项目部交底到施工队、施工班组的队长、班组长，施工队须交底到每个施工人员
安全施工技术交底
施工单位及标段
安全技术交底日期
年月日
分பைடு நூலகம்工序名称
张拉、压浆
安全技术交底地点
安全技术交底内容
1、在各工序施工前，所用的几句和支架必须仔细检查，确认无问题方可进行操作。
2、张拉工作属高处作业，必须按高处作业要求，实施安全措施与事前对脚手架等进行检查且系安全带，设置安全网。
3、张拉过程中千斤顶后方严禁有人站立，不得堆放重要物品。
4、张拉工地应设置必要的安全标志，提醒注意。
5、应配置对讲机，保证两端张拉及时联系。
6、长束整捆穿束时，必须保持两端平衡以免偏载，并要检查穿束架，放束架等是否牢固、安全。
7、张拉人员、压浆人员必须穿戴必要的劳保用品。
8、压浆时也要避开钢绞线端部，以防钢绞线伤人。
9、张拉要先上好夹具，人员离开后开泵，发现滑动或其他问题时，要先停泵，处理好后才能重新进行操作。
10、张拉要严格按照规定应力和伸长率进行，不得随便变更。不论拉伸或放松都应缓慢均匀，发现油泵、千斤顶、锚卡具有异常，应立即停止张拉。
Ik千斤顶支架必须与构件对准，放置平整、稳固，测量拉伸长度、加楔和拧紧螺栓应先停止拉伸，作业人员应站在两侧操作，所有人员都不能从千斤顶正面通过或停留，以防回弹伤人。
12、预应力灌（压）浆时，应严格按规定压力进行，输浆管道应畅通，阀门接头要严密牢固。
张拉压浆安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 监理单位：____________________5. 设计单位：____________________二、张拉压浆施工工艺简介1. 张拉工艺：____________________2. 压浆工艺：____________________3. 施工流程：____________________三、安全技术措施1. 人员配备及培训（1）操作人员必须经过专业培训，取得相应操作资格证书。
（2）操作人员应熟悉张拉压浆施工工艺和安全操作规程。
（3）施工人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
2. 设备管理（1）施工前，对张拉压浆设备进行全面检查，确保设备完好、性能稳定。
（2）设备操作过程中，严禁违规操作，防止设备损坏。
（3）定期对设备进行保养和维护，确保设备正常运转。
3. 施工现场安全管理（1）施工现场应设置明显的警示标志，禁止无关人员进入施工区域。
（2）施工区域应保持整洁、有序，避免交叉作业。
（3）施工过程中，应密切关注现场情况，防止发生意外事故。
4. 张拉操作安全措施（1）张拉前，操作人员要确定联络信号，确保沟通顺畅。
（2）张拉两端相距较远时，宜设对讲机等通讯设备。
（3）张拉操作中若出现异常现象，应立即停机进行检查。
（4）张拉钢束完毕，退销时应采取安全防护措施。
5. 压浆操作安全措施（1）压浆前，检查压浆管道是否畅通，防止压浆中断。
（2）压浆过程中，严格控制压浆压力，防止发生爆管事故。
（3）压浆完毕后，及时清理施工现场，防止污染环境。
四、应急处理措施1. 发生人员伤害事故时，立即组织救援，并拨打急救电话。
2. 发生设备故障或事故时，立即停止施工，排除故障，确保安全。
3. 发生火灾、爆炸等事故时，立即组织人员疏散，并拨打消防电话。
张拉压浆安全技术交底模板
一、交底目的为确保张拉压浆施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将张拉压浆安全技术交底如下。
二、交底内容1. 施工人员要求（1）所有参与张拉压浆施工人员必须经过专业培训，取得相应操作资格。
（2）施工人员必须熟悉张拉压浆工艺流程和安全操作规程。
（3）施工人员应穿戴符合规定的安全防护用品，如安全帽、防护眼镜、手套、防尘口罩等。
2. 施工准备（1）施工前应检查施工现场，确保施工环境安全、整洁，无障碍物。
（2）检查张拉设备、压浆设备、锚具、钢绞线等材料，确保其质量合格。
（3）检查施工机械、电气设备，确保其正常运行。
3. 张拉施工安全措施（1）张拉前，操作人员要确定联络信号。
张拉两端相距较远时，宜设对讲机等通讯设备。
（2）张拉操作中若出现异常现象，应立即停机进行检查，确保安全。
（3）张拉钢束完毕，退销时应采取安全防护措施。
（4）操作人员应站在两侧操作，所有人员都不能从千斤顶正面通过或停留，以防回弹伤人。
4. 压浆施工安全措施（1）压浆前，用风泵吹去孔道内的水和灰尘。
（2）压浆顺序为：先下层孔道后上层孔道。
从拌制到开始压浆，间隔时间不超过40分钟。
（3）水泥浆的压注工作连续进行，待出浆口排出的浆液不含水沫气体且稠度与浆液相同后，封闭所有出浆口和孔眼。
5. 施工注意事项（1）施工过程中，严禁酒后作业、疲劳作业。
（2）严禁无关人员进入施工现场。
（3）施工过程中，如发现安全隐患，应立即停止施工，并及时报告相关部门。
（4）施工结束后，应清理施工现场，确保安全。
三、应急措施1. 发生安全事故时，应立即启动应急预案，组织人员进行救援。
2. 报告相关部门，配合进行调查和处理。
四、交底总结本次张拉压浆安全技术交底，旨在提高施工人员的安全意识，确保施工过程安全顺利进行。
请各位施工人员认真学习，严格遵守安全操作规程，共同保障施工安全。
五、签字确认（以下由施工负责人、监理工程师、施工人员签字确认）施工负责人：____________监理工程师：____________施工人员：____________日期：____年__月__日。

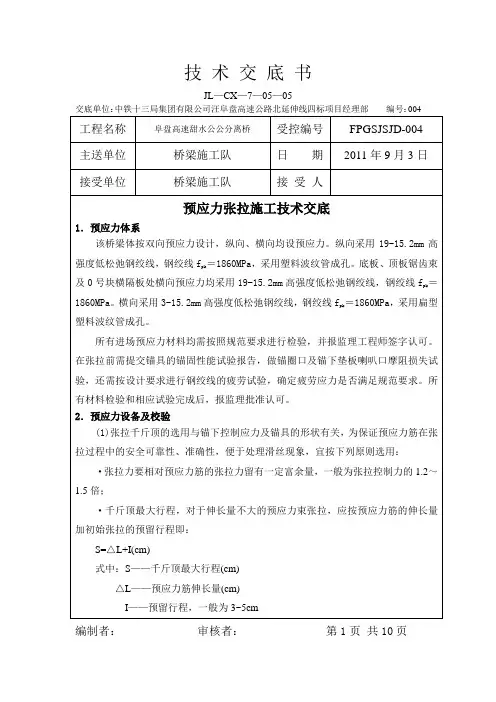

张拉压浆技术交底书
JL—CX—7—05—05交底单位：中铁十三局集团有限公司汪阜盘高速公路北延伸线四标项目经理部编号：004编制者：审核者：第1页共10页JL—CX—7—05—05交底单位：中铁十三局集团有限公司汪阜盘高速公路北延伸线四标项目经理部编号：004编制者：审核者：第2页共10页JL—CX—7—05—05交底单位：中铁十三局集团有限公司汪阜盘高速公路北延伸线四标项目经理部编号：004编制者：审核者：第3页共10页JL—CX—7—05—05交底单位：中铁十三局集团有限公司汪阜盘高速公路北延伸线四标项目经理部编号：004编制者：审核者：第4页共10页JL—CX—7—05—05交底单位：中铁十三局集团有限公司汪阜盘高速公路北延伸线四标项目经理部编号：004工程名称阜盘高速甜水公公分离桥受控编号FPGSJSJD-004主送单位桥梁施工队日期2011年9月13日接受单位桥梁施工队接受人③用工具再次分丝，安装限位板，钢绞线穿入与限位板相连的导向管内，将限位板沿钢绞线端推靠于工作锚板。
限位板与工作锚配套使用，两者孔位一致。
④安装千斤顶：将千斤顶吊起，穿过钢绞线及导向管，前支承口（有的包括垫环）套在限位板外面，千斤顶与孔道中线初对位，充油、活塞伸出3～5cm。
⑤工具锚推入千斤顶缸体外口套座(或垫环)内，特别注意两锚板孔位方向一致，保持钢绞线自然平行，防止千斤顶内钢绞线错位，千斤顶与孔道中线精确对位，推动工具锚的挡板。
图1 穿束及锚固图图2 自动工具锚图4．预应力张拉·总体顺序：①根据设计图纸文件要求，先张拉腹板纵向下弯束，再张拉顶板纵向束，张拉顶板横向预应力束。
为保证受力的均匀性和张拉作业顺利进行，在浇注完n+2号梁段砼后，再张拉n号梁段的竖向预应力筋，顶板横向预应力束可分批进行。
②中跨和边跨底板合拢束张拉顺序应按照设计要求顺序进行张拉。
③纵向：同一T构左右对称张拉，先长束，后短束。
④横向：由墩顶向合拢段方向进行，同一块件箱梁翼缘板单端交错张拉，一个块件张拉完毕，然后移到对称的另一个块件张拉。
预制梁张拉、压浆技术交底
张拉、压浆技术交底1、张拉准备工作①千斤顶与液压油表的标定：千斤顶和油表在使用前，应在监理工程师的监督下，在国家认定的实验机构对其精度进行标定。
千斤顶一般使用6个月或200次，以及在使用过程中出现不正常现象时，应重新校核。
②检查梁体质量有无蜂窝、麻面、孔洞、露筋、露钢束，锚垫板处有无空洞等情况。
必要时要进行处理后方可张拉。
混凝土强度到达设计强度的85%，且养护时间不少于7天后方可张拉。
检查预应力孔道是否通畅。
清除锚垫板外表和钢绞线上面的污物和油脂，擦洗锚具上面的油污，清除夹片上的毛刺。
凿除锚垫板孔内的波纹管，以防在张拉过程中损伤钢绞线。
③张拉力顺序按照张拉次序将钢束进行编号，以免出错。
张拉控制采用“双控法”。
张拉顺序为：N4张拉到50%控制力→N5张拉到100%控制力→N4张拉到100%控制力→N2张拉到100%控制力→N3张拉到100%控制力→N1张拉到100%控制力。
张拉时两端对称、均匀张拉。
2、张拉工艺张拉前，将每束的多根钢绞线理顺、平行，严禁相互交叉、挤压。
制作张拉施工架子，以便上下、左右活动千斤顶。
装工作锚环和夹片：将钢绞线穿入锚环上相对应的小孔，调整钢绞线平行顺直后，将工作锚环贴紧锚垫板。
在每小孔中的钢绞线外周插入夹片，夹片缝隙大小要调整均匀。
装限位板：使限位板上的小孔对准相应的钢绞线和锚环小孔后，使限位板紧贴锚环、无缝。
装千斤顶：钢束穿过千斤顶的穿心孔道，千斤顶紧贴限位板，务必使千斤顶、限位板、锚环、锚垫板都在同一中心线上〔即四对中〕。
注意：钢绞线在千斤顶内要理顺平行千万不能交错。
装工具锚环和夹片：按上述步骤操作，工具锚夹片的光面先抹少许石腊或用透明胶带缠裹3-5圈后再装入，便于张拉完后夹片退出。
开动油泵少许打油，千斤顶张拉缸保持适量油压后稍松千斤顶吊索，调整千斤顶使千斤顶、锚具、锚垫板在同一中心线上，否则应进行调整，以防造成较大的预应力损失或张拉过程中出现断丝。
分级进行张拉：0→10%σk〔初应力〕→20%σk〔测伸长量〕→100%σk〔测伸长量并核对〕→〔持荷2分钟，以消除夹片锚固回缩时的预应力损失〕→锚固〔观测回缩〕。
张拉压浆安全技术交底
预制梁场张拉压浆施工安全技术交底施工单位:16. 操作油聚应放在箱梁两端头的侧面2米处，以防发生意外时铆片成钢校线飞出伤人，本端头油系要求放在同一侧，便与操作，减少读数人员从端头事行。
7、高处张拉时，作业人员应在牢固、有防护栏的平自上作业，上下平台必须走安全通s。
参加张拉人员要熟悉工艺，每日工作前山本班,组长交持清楚工作内容和安全注意事项。
(班组长必须对张拉工艺非常熟悉有多年操作经验）张拉过程中1,严禁其它人员从两端头穿行，要有专人维护现场。
2、张拉过程中人员在检查和测量伸长值时必须站在千斤顶的侧面。
3.张拉时必须服从统指挥，严格按照交底要求读表. 油压不得超过交底规定值.发现油压异常或其他不正常情况立即停止张拉,待问题彻底解决后方可继续作业。
张拉后1.张拉后钢铰线端头，严禁碰撞、踩踢以防张拉材料突然断裂伤人。
2.张拉完毕不要立即拆卸千斤顶,要让工件稳定2分钟后再拆.四、灌浆1。
灌浆操作人员必须戴防生口罩和防护眼镜.2.灌浆时人员也要站在侧面，不要用眼去看出浆孔,以防水泥浆喷进2眼中。
3.灌浆喷嘴决不允许对着人4。
灌浆强度到后才能割去多余钢铰线.五，关键词1.做好现场安全防护杜绝张拉过程中两端头站人和行走.2.要求班组长、技术员除管张拉质量同时也要严格管好人员的安全。
六、预应力张拉安全操作规程1、禁止非工作人员进入张拉现场，同时应特别注意提醒箱梁预制有关人员引起重视.2张拉作业前,正须对钢绞线、锚夹具、千斤顶、高压油泵、压力表等认真率定、检查，通过校验确定张拉表读数，确保张拉机具、材料等安全投入使用.3施加预应力前，各种机械、电气应先进行检查和试运转，同时对砼结构进行外观检查.同时必须持有砼强度的检查报告，确保张拉时砼达到要求。
4预应力钢绞线编束时，应梳理顺直、绑扎牢固，防止相互缠纹，每束间隔一定5在任何情况下，操作人员严禁站在预应力的两端延线上，避免钢绞线3被拉断或锚具与张拉千斤顶失效，造成预应力束、千斤顶、锚具等飞出伤人6为防止张拉时钢绞线应力不均匀，在整体张拉以前应单根调整初应力7 千斤顶安装必须与端部垫板接触良好，位置平直对称，严禁多加垫块，防止受力失稳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底书
编号：年月日
张拉程序：0→0.1δ（初应力）→δ（持荷5min锚固）。
张拉分级：0.1δ→0.2δ→0.5δ→0.8δ→δ。
钢绞线张拉过程中，每束钢绞线断丝或滑丝不能超过1丝和不超过该断面钢丝总数的1%。
3、张拉操作注意事项：
①将钢绞线稍加张拉，消除钢绞线松弛状态，检查孔道轴线、锚具和千斤顶是否在一条直线上。
②施加初始应力达到张拉控制应力的10%，此过程中，测量钢绞线端到锚垫板面的原始数据，记录、检查钢绞线有无滑动，孔道轴线、锚具和千斤顶轴线三者在一条直线上，同时调整钢绞线的松紧程度，使钢绞线受力均匀。
③千斤顶逐级加荷载，使张拉力增加到设计拉力。
计算钢绞线伸长量，对照设计伸长量，然后再进行张拉锚固，锚固后，预应力筋在锚下的有效预应力应符合设计张拉控制应力，两者的相对偏差应不超过±5%，且同一断面中的预应力束其有效预应力的不均匀度应不大于±2%。
④钢绞线张拉锚固时回缩量不大于5mm，延伸误差范围为±6%以内，若符合此要求，即可拆去千斤顶进行下一束的张拉。
⑤两端的张拉步调应尽量一致，各千斤顶之间同步张拉力的允许误差控制在±2%以内，施工时要用对讲机随时联系；并密切注意支架的变形情况并及时测量
预应力筋张拉后，在48小时内压浆完毕，孔道压浆用水泥浆强度与混凝土同等，拌制时按批准的配合比进行，不可随意加水并要在压浆时二次拌制。
为保证钢绞线束全部冲浆，进浆口应封闭，在水泥凝固前，所有塞子、盖子或气门不
