中考物理一轮复习专题练习——电流的磁场（通电螺线管、电磁铁）实验题专练，有答案1．小明在探究“通电螺线管的外部磁场”实验中，设计了如图甲所示电路。
实验时：（1）可通过观察_____判断通电螺线管的磁极。
（2）小明猜想：通电螺线管的磁场强弱可能与线圈匝数和电流大小都有关。
实验中，他将开关S从l换到2上时，调节变阻器的滑片P，再次观察电流表示数及吸引大头针的数目，此时调节滑动变阻器是为了_____，来探究通电螺线管的磁场强弱与______的关系。
（3）为了探究“通电螺线管的磁极性质”，小明对螺线管可能的电流方向和绕线方式进行了实验，得到了如图乙所示的四种情况。
分析情况可知，螺线管的磁极由_____（选填“电流方向”、“绕线方式”或“电流大小”）决定。
2．在探究“通电螺线管的外部磁场”的实验中，小明在螺线管周围摆放了一些小磁针．甲乙(1)通电后小磁针静止时的分布如图甲所示，由此可看出通电螺线管外部的磁场与_____的磁场相似．(2)小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，南北极发生了对调，由此可知：通电螺线管外部的磁场方向与螺线管中______方向有关．(3)小明继续实验探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，再次观察电流表的示数及吸引大头针的数目，此时调节滑动变阻器是为了_______，来探究________的关系．3．在探究通电螺线管外部磁场的实验中，采用了图所示的实验装置．（1）当闭合开关S后，小磁针____发生偏转（填“会”或“不会”），说明通电螺线管与小磁针之间是通过____发生力的作用．（2）用铁屑来做实验，得到了图所示的情形，它与____磁铁的磁场分布相似．为描述磁场而引入的磁感线____真实存在的．（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图所示的四种情况．实验说明通电螺线管的磁极极性只与它的____有关，且这个关系可以用____判断．（4）闭合开关S，通电螺线管周围的小磁针N极指向如图所示，由图可知：在通电螺线管外部，磁感线是从____极发出，最后回到____极．（1）如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了_____；4．断开开关，小磁针在_____的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了_____．（2）探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后_____（填写操作方法）玻璃板，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布与_____周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时_____（N/S）极的指向就是该点处磁场的方向．5．小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图（1）所示电路，实验时：（1）可通过观察_____判断通电螺线管的磁极．（2）为了探究通电螺线管外部磁场的方向与电流方向是否有关？实验中是通过_____来改变通电螺线管中电流的方向．（3）如图（2）所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_____的磁场相似．（4）本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法_____．6．在探究“影响电磁铁磁性强弱的因素”实验中，小明用漆包线和两个相同的铁钉绕制成电磁铁A和B，设计了如图所示的电路：(1)实验中是通过电磁铁_____来判断其磁性强弱的，所使用的物理研究方法是_____。
(2)A、B串联，目的是_____。
(3)当闭合开关S后，两个电磁铁吸引大头针的情形如图所示，由此可以得出的结论是_____，电磁铁B的钉尖是____极，若要让电磁铁^再多吸一些大头针，滑动变阻器的滑片应向_____(选填“左”或“右”)端移动。
7．探究影响电磁铁磁性强弱的因素：8．在“探究通电螺线管外部磁场方向”实验中，在图示的螺线管周围不同位置放一些小磁针，闭合开关，观察各个小磁针的指向．此实验中小磁针的作用是______，为了探究结果更精确，小磁针应________(选填“多一些”或“少一些”)；把电池正负极对调，闭合开关会发现小磁针________，此现象说明_________．9．为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．(1)小红是根据________来判断磁性强弱的．(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：______.(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动．(4)若将两电磁铁向中间靠拢，它们会互相________．10．在探究通电螺线管外部磁场的实验中，采用了如图所示的实验装置。
（1）当闭合开关S后，小磁针_____（选填“会”或“不会”）发生偏转，说明通电螺线管与小磁针之间是通过_____发生力的作用。
（2）用铁屑来做实验，得到了图乙所示的情形，它与_____磁铁的磁场分布相似。
为描述磁场而引入的磁感线_____真实存在的。
（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图所示的四种情况。
实验说明通电螺线管的磁极极性只与它的_____有关，且这个关系可以用_____判断。
11．在研究电磁铁的磁性强弱跟什么因素有关时，小华和小明从实验室选取了匝数分别为50匝和100匝的外形相同的电磁铁，并先后将这两个电磁铁接入电路中，如图所示．闭合开关S后用电磁铁吸引大头针，并移动滑动变阻器的滑片P重复了多次实验，记录如下：（1）实验中他们是通过电磁铁________ 来判定其磁性强弱的．（2）分析第1、2、3次的实验记录，可得出结论：________ ．（3）分析第1、4次和2、5次的实验记录，可得出结论：________ ．12．（1）如图A所示是奥斯特实验图，从甲、乙可知：通电导线周围存在；从甲、丙可知：；（2）图B所示是探究现象的实验装置，根据这个现象发明了，实现了机械能向电能的转化，使人类社会进入了电气化时代．13．(1)如图所示是电磁学中一个很重要的实验，从实验现象可知通电导体周围存在磁场，这种现象是1820年丹麦物理学家________发现的。
(2)把直导线弯曲成螺旋线，当螺旋线圈中插入铁芯后磁性增强，此装置称为电磁铁，为探究电磁铁的磁性强弱与哪些因素有关，小丽同学作出以下猜想：猜想A：通过电磁铁的电流越大，它的磁性越强；猜想B：外形相同的电磁铁，线圈的匝数越多，它的磁性越强。
为了检验上述猜想是否正确，小丽所在实验小组通过交流合作设计了以下实验方案：用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干圈，制成简单的电磁铁，进行如图所示实验。
通过观察电磁铁吸引大头针数目的多少，来判断其磁性强弱的不同。
①通过比较图________两种情况，可以验证猜想A是正确的。
②通过比较图C中甲、乙两电磁铁，发现猜想B不全面，应补充：________________________。
(3)随着科学技术的发展，电磁铁在生产、生活中的应用十分广泛，如水位自动报警器，其工作原理如图所示，当水位未达到金属块A时，工作电路的状态是________。
A．红、绿灯同时亮 B．红、绿灯都不亮C．绿灯亮 D．红灯亮14．如图（a）所示是“探究通电螺线管外部磁场特点”的实验，小明将许多小磁针放在螺线管周围的不同位置，接通电路后观察各小磁针静止时的指向（小磁针上涂红的是N极），然后根据小磁针指向，画出了螺线管周围的磁感线，如图（b）所示。
(1)观察图（a）和（b）发现，通电螺线管外部的磁场分布与条形磁体的磁场十分相似。
后来，小明对调电源正负极重新实验，发现小磁针静止时N极指向都与原来相反，这说明通电螺线管的磁场方向与_____有关；(2)如果要探究“通电螺线管磁场强弱与电流大小的关系”，应在图（a）所示电路的基础上做怎样的改进？答：_____；(3)本实验中还可以用铁屑来反映通电螺线管的磁场分布，铁屑与小磁针相比，小磁针效果更好，理由_____。
（写出一条即可）15．为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：猜想A：电磁铁通电时有磁性，断电时没有磁性猜想B：通过电磁铁的电流越大，它的磁性越强猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．图上所示的a、b、c、d为实验中观察到的四种情况．根据小丽的猜想和实验，完成下面填空：（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它______的不同．（2）通过比较_____________两种情况，可以验证猜想A是正确的．（3）通过比较_____________两种情况，可以验证猜想B是正确的．（4）通过比较d中甲、乙两电磁铁，发现猜想C不全面，应补充_______．16．在“探究影响电磁铁磁性强弱的因素”的实验中，小明用漆包线和铁钉绕制成电磁铁A和B，设计了如图所示的电路：(1)当闭合开关S后，两个电磁铁吸引大头针的情形如图所示，由此可以得出的结论是：在电流相同，铁芯相同时，_____，电磁铁的磁性越强。
(2)电磁铁B的钉尖是_____极；若要让电磁铁B再多吸起一些大头针；滑动变阻器的滑片应向_____（选填“左”或“右”）端移动。
17．如图所示是探究通电直导线周围磁场的实验装置。
（1）小磁放置在桌面上静止时，将直导线沿___________（东西/南北/任意）方向放置在小磁针正上方，实验时效果更明显。
（2）当开关闭合时，导线下方的小磁针会发生偏转，说明___________。
此时若移去小磁针，上述结论是否成立？________（是/否）。
实验中小磁针的作用是______________。
（3）仅将电源正负极对调，小磁针偏转方向发生改变，这表明通电直导线周围磁场的方向与______有关。
参考答案1．小磁针静止时N极的指向控制两次实验的电流大小不变线圈匝数电流方向、绕线方式2．条形磁体电流控制两次实验的电流大小不变通电螺线管磁场强弱与线圈匝数3．会磁场条形不是电流方向右手螺旋定则 N S4．通电导体周围存在磁场地磁场磁场方向与电流方向有关轻敲条形磁铁N5．小磁针N极的指向对调电源正负极条形磁体增加电池节数或串联一个滑动变阻器(或电阻等)6．吸引大头针的多少转换法控制电流相同电流相同时，线圈的匝数越多，电磁铁的磁性越强 N 左7．增加相同多电流大小线圈匝数8．指示磁场方向多一些指示磁场方向改变磁场方向和电流方向有关9．吸引大头针的多少线圈匝数电流相同，线圈匝数越多，磁性越强左吸引10．会磁场条形不是电流方向安培定则11．（1）吸引大头针的最大数量；（2）在线圈的匝数一定时，线圈中的电流越大，电磁铁的磁性越强；（3）在线圈中的电流一定时，线圈的匝数越多，电磁铁的磁性越强．12．（1）磁场；磁场方向与电流方向有关（2）电磁感应；发电机13．奥斯特A、B电流相同时D14．电流方向再在电路中串联一个滑动变阻器小磁针能更好的显示出各点的磁场方向15．电磁铁磁性强弱 a、b b、c 通电电磁铁的电流相同16．线圈的匝数越多 N 左17．南北通电导线周围存在磁场是显示电磁场的存在电流方向18．吸引大头针的数目线圈匝数大N多8。
中考物理总复习《电和磁》专项测试题(附带答案)
中考物理总复习《电和磁》专项测试题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于磁场和磁感线，下列说法正确的是（）A．只有磁铁周围才有磁场B．磁感线是由铁屑组成的C．磁体周围的磁感线都是从磁体北极出来回到南极D．磁场中某点小磁针静止时，南极的指向就是该点磁场的方向2．如图所示，通电螺线管的N 极在它的A．左端B．中间C．右端D．无法确定3．以下科学家及对应的贡献不正确的是（）A．托里拆利——测出大气压强B．沈括——磁偏角C．奥斯特——电流的热效应D．法拉第——电磁感应现象4．电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，压敏电阻的阻值随压力的增大而减小。
下列说法正确的是（）A．该装置的工作原理与发电机的工作原理一致B．电梯超载时电磁铁磁性增大C．电梯正常运行时K与B接触D．处于图示位置时电磁铁对衔铁的吸引力大约是弹簧弹力的3倍5．东汉学者王充在《论衡》中记载为：“司南之杓，投之于地，其柢指南。
”司南是把天然磁石打磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南，下列有关司南和地磁场的说法正确的是（）A．长柄是司南的北极B．司南可以指南北说明地球周围存在着磁场C．如果地磁场消失，司南还能指示南北方向D．静止时指示南北方向，是因为司南具有惯性6．下面是小聪整理的部分电学笔记，其中叙述正确的是（）A．毛皮与橡胶棒摩擦的过程中，毛皮得到了电子B．电动机是利用电磁感应原理工作的C．磁感线总是从磁体北极出发回到磁体南极D．安装家庭电路时，开关应与所控制的电灯串联，且接在火线上7．如图所示，在微型电扇的插头处接一个发光二极管，用手旋转叶片，会发现二极管发光。
下列设备的原理与此相同的是A．电熨斗B．发电机C．电动机D．电磁继电器8．下列关于物理学家做出贡献的叙述，符合历史事实的是（）A．沈括——最早记述了磁偏角B．法拉第——最先发现电流的磁效应C．欧姆——最先发现电与磁之间的联系D．焦耳——最先得到电流与电压的关系二、填空题9．实验证明了电流周围存在磁场。
中考物理总复习《电和磁实验题》专项提升训练(带答案)

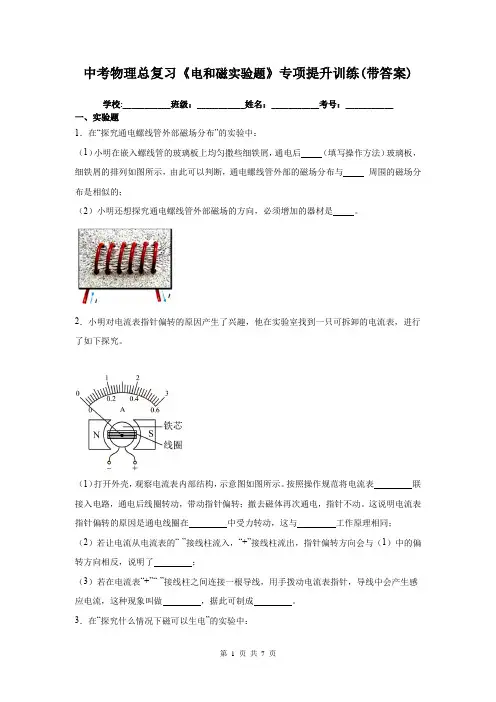

中考物理总复习《电和磁实验题》专项提升训练(带答案)学校:___________班级：___________姓名：___________考号：___________一、实验题1．在“探究通电螺线管外部磁场分布”的实验中：（1）小明在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后（填写操作方法）玻璃板，细铁屑的排列如图所示，由此可以判断，通电螺线管外部的磁场分布与周围的磁场分布是相似的；（2）小明还想探究通电螺线管外部磁场的方向，必须增加的器材是。
2．小明对电流表指针偏转的原因产生了兴趣，他在实验室找到一只可拆卸的电流表，进行了如下探究。
（1）打开外壳，观察电流表内部结构，示意图如图所示。
按照操作规范将电流表联接入电路，通电后线圈转动，带动指针偏转；撤去磁体再次通电，指针不动。
这说明电流表指针偏转的原因是通电线圈在中受力转动，这与工作原理相同；（2）若让电流从电流表的“-”接线柱流入，“+”接线柱流出，指针偏转方向会与（1）中的偏转方向相反，说明了；（3）若在电流表“+”“-”接线柱之间连接一根导线，用手拨动电流表指针，导线中会产生感应电流，这种现象叫做，据此可制成。
3．在“探究什么情况下磁可以生电”的实验中：（1）棒AB的材料应选用选填（“铜”或“塑料”）；（2）实验中使用电流表的目的是；（3）蹄形磁体不动，上下移动棒AB，电流表指针不偏转，左右移动棒AB，电流表指针偏转。
若保持棒AB不动，左右移动蹄形磁体，电流表指针是否偏转？；（4）利用此实验中的能量转化原理，人们在生产生活中制成了。
4．小红同学在探究通电螺线管外部磁场的方向时，使用的实验装置如图所示。
(1)闭合开关后，螺线管周围可自由转动的小磁针静止时的指向如图所示，根据此时螺线管周围小磁针的指向可知，电源的A端为极（选填“正”或“负”）。
(2)当电源的正负极对调后再闭合开关，发现螺线管周围的小磁针的N极、S极的指向也发生对调，由此可知。
5．如图为探究“磁生电”的实验装置，将导体AB、小量程电流表和蹄形磁体如图组装起来。
中考物理作图专题《通电螺线管磁场作图》专项训练(解析版)
《通电螺线管磁场作图》一、作图题1.如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N极．（电源正极用“+”，负极用“-”表示）2.请在图中标出磁感线的方向和电源的正极。
3.如图所示，开关闭合后，位于螺线管附近的小磁针N极指向下，请在螺线管上画出导线的绕向。
4.请根据图中磁感线方向，标出通电螺线管、小磁针的N、S极。
5.根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A的N极，磁感线方向（任选一根标出即可）和电源“+”、“-”极。
6.图中电流表A连接正确（图上“+”、“-”是它的接线柱），螺线管通电后，能使小磁针在图示位置稳定，请画出螺线管的绕法．7.请在如图中，根据通电螺线管的磁感线方向，标出小磁针的N极，并在括号内标出电源的正极．8.在如图所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁感线的方向。
9.如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。
闭合开关S，条形磁体因受磁力向左运动，请在图中标出：（1）电磁铁右端的极性；（2）磁感线的方向；（3）电源左端的极性（用“+”或“﹣”表示）。
10.如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法。
11.如图所示，闭合开关S，通电螺旋管右侧的小磁针静止时，小磁针的N极指向左。
则电源的右端为______极。
若要使通电螺线管的磁性增强，滑动变阻器的滑片P应向______（选填“a”或“b”）端移动。
12.如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N极。
（电源正、负极用“+”，“-”表示）13.请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向。
14.将图中的电磁铁连入你设计的电路中，电路画在虚线框内．要求：（1）电路能改变电磁铁磁性的强弱；（2）小磁针静止时如图所示．15.如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向。
中考物理总复习《电与磁》专项测试题(带有答案)
中考物理总复习《电与磁》专项测试题（带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．通电螺线管的内部放着一个小磁针，小磁针静止时的指向如图所示，则下列说法中正确的是（）A．通电螺线管c端为N极，电源a端为正极B．通电螺线管c端为N极，电源a端为负极C．通电螺线管d端为N极，电源b端为正极D．通电螺线管d端为N极，电源b端为负极2．如图所示，弹簧测力计下吊着一个小铁球，小球正下方水平放置一个条形磁铁，小球与磁体左端相齐。
将条形磁体水平向左缓慢移动至右端与小球对齐。
在这个过程中，小球始终处于条形磁铁的正上方，则弹簧测力计的示数变化情况是（）A．逐渐变大B．逐渐减小C．先变小后变大D．先变大后变小3．关于如图所示的实验，下列说法正确的是（）A．该装置是用于探究“磁场对通电导线的作用”B．导线ab运动时将电能转化为机械能C．导线ab竖直向上运动时，灵敏电流计指针一定偏转D．导线ab水平向左运动时，灵敏电流计指针一定偏转4．我国新型反潜巡逻机安装的“磁异探测器”，能将潜艇经过的海域引起的磁场变化转化为电流，从而发现潜艇.图中能解释“磁异探测器”工作原理的是（）A．B．C．D．5．对甲、乙两图所示的实验，下列说法正确的是（）A．甲图是研究电动机的工作原理B．乙图是研究磁场对电流的作用C．甲实验的过程中，电能转化为机械能D．乙实验的过程中，机械能转化为电能6．电动机工作原理与图的实验相同的是（）A．B．C．D．7．如图所示是某科技小组设计的一种温度自动控制警装置电路图，以下说法正确的是（）A．温度达到90℃，绿灯亮B．自动报警器的触点类似一种开关C．自动报警器中的电磁铁运用了电磁感应现象D．把导体水银换成绝缘体煤油同样可以工作8．图甲是通电线圈在磁场中受到力的作用的示意图，图乙是图甲情景剖面图，表示导线垂直纸面电流从纸外流向纸内，表示导线垂直纸面电流从纸内流向纸外，现通电线圈转至丙位置，其正确的剖面图是A．B．C．D．9．下面是小高对物理知识点的梳理，其中有错误的一项是（）A．B．C．原理磁场对电流的作用电磁感应应用发电机电动机能量转化电能→机械能机械能→电能D．平面镜成像的特点虚像平面镜所成的是虚像等大像与物体大小相等等距像与物体到镜面的距离相等垂直像与物体的连线与镜面垂直对称像与物体关于镜面对称A．A B．B C．C D．D10．如图所示的装置中，当开关S闭合后，下列判断正确的是（）A．通电螺线管外A点的磁场方向向左B．通电螺线管的左端为S极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N极的指向沿水平向左二、填空题11．磁体周围存在，磁体间的相互作用就是通过它发生的．磁场有方向，它是这样规定的：．12．如图甲所示，把一条形磁铁插入闭合线圈或从闭合线圈中拔出，线圈中会产生感应电流．若将该条形磁铁换成一通电螺线管，如图乙所示，把这个通电螺线管插入闭合线圈或从线圈中拔出，闭合线圈中（选填“会”、“不会”）产生感应电流，原因．13．直流电动机是利用受力转动的原理制成的．它把能转化为能．14．微风吊扇通电后扇叶转动，此过程中能转化为动能。
中考物理总复习《电磁学实验题》专项提升训练题(含答案)

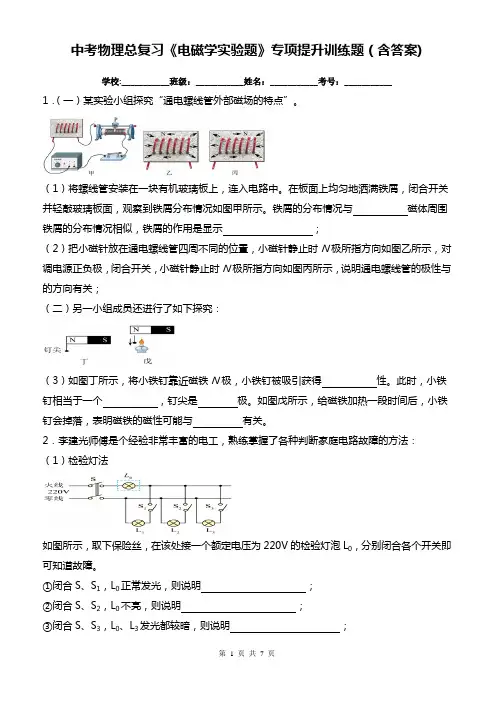

中考物理总复习《电磁学实验题》专项提升训练题（含答案)学校:___________班级：___________姓名：___________考号：___________ 1．（一）某实验小组探究“通电螺线管外部磁场的特点”。
