油漆涂层附着力检测方法(百格测试)
油漆涂层附着力检测方法百格测试
油漆涂层附着力检测方法百格测试Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】油漆涂层附着力检测方法——百格测试含义及测试方法含义：一般而言是测试对象在经过涂装之后测试其附着度的工具,按照日本工业标准(JIS),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，表示完全不能有脱落。
参考标准：《GBT9286-1998 色漆和清漆漆膜的划痕实验》测试方法：用百格刀在测试样本表面划10×10个(100个)1mm×1mm小网格，每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用3M600号胶纸或等同效力的胶纸牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同试验。
实验条件及标准规定利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,其面漆或电度层被胶带黏起的数量依照百格的百分比：ISO等级：0 =ASTM等级：5B切口的边缘完全光滑，格子边缘没有任何剥落。
ISO等级：1 =ASTM等级：4B在切口的相交处有小片剥落，划格区内实际破损≤5% 。
ISO等级：2 =ASTM等级：3B切口的边缘和/或相交处有被剥落，其面积大于5%～15% 。
ISO等级：3 =ASTM等级：2B沿切口边缘有部分剥落或整大片剥落，或部分格子被整片剥落。
剥落的面积超过15%～35% 。
ISO等级：4 =ASTM等级：1B切口边缘大片剥落/或者一些方格部分或全部剥落，其面积大于划格区的35%～65% 。
ISO等级：5 =ASTM等级：0B在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65%。
依照客户要求B数测试是否通过百格实验，一般手机业界客户要求在4B以上。
正式的话是使用百格刀,横向与纵向各划1刀及型成100各细小方格.如无百格刀利用美工刀也可以. 利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,测试脱落数量。
油漆涂层附着力检测办法百格测试
精心整理油漆涂层附着力检测方法——百格测试含义及测试方法含义：一般而言是测试对象在经过涂装之后测试其附着度的工具,按照日本工业标准(JIS),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，ISOISO在切口的相交处有小片剥落，划格区内实际破损≤5%。
ISO等级：2=ASTM等级：3B切口的边缘和/或相交处有被剥落，其面积大于5%～15%。
ISO等级：3=ASTM等级：2B沿切口边缘有部分剥落或整大片剥落，或部分格子被整片剥落。
剥落的面积超过15%～35%。
ISO等级：4=ASTM等级：1B切口边缘大片剥落/或者一些方格部分或全部剥落，其面积大于划格区的35%～65%。
ISO等级：5=ASTM等级：0B在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65%。
依照客户要求B数测试是否通过百格实验，一般手机业界客户要求在4B以上。
,测适用于GB/T9286-98、BS3900E6/ASTMD3359。
特点：用于均匀划出一定规格尺寸的方格，通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度，以‘级’表示。
它主要用于有机涂料划格法附着力的测定，不仅适用于实验室，也可用于各种条件下的施工现场。
用途:该仪器主要适用于有机涂料划格法附着力的测定。
不仅适用于实验室，也可用于各种条件下的施工现场。
工作原理和适用范围:该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。
试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多于三个位置上重复试验，同时记录全部结果。
如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。
注意事项所有切口应穿透涂层，但切入底材不得太深。
如因涂层过厚和硬而不能穿透到底材，则该试验无效，但应在试验报告中说明。
在特殊情况下或有特殊要求时须配合胶带法测定。
附着力检测方法

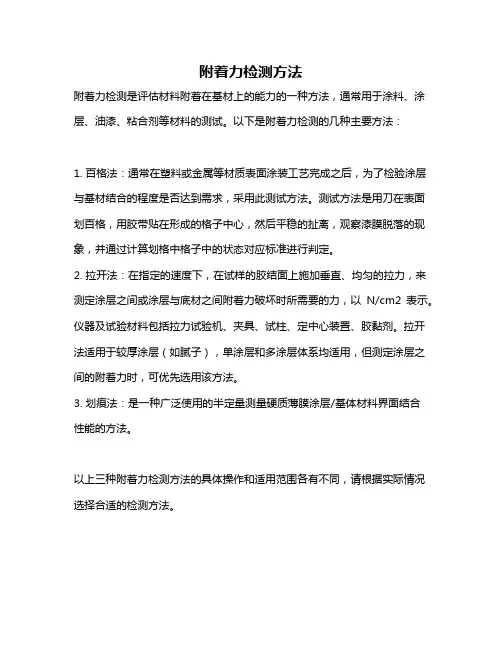

附着力检测方法
附着力检测是评估材料附着在基材上的能力的一种方法，通常用于涂料、涂层、油漆、粘合剂等材料的测试。
以下是附着力检测的几种主要方法：
1. 百格法：通常在塑料或金属等材质表面涂装工艺完成之后，为了检验涂层与基材结合的程度是否达到需求，采用此测试方法。
测试方法是用刀在表面划百格，用胶带贴在形成的格子中心，然后平稳的扯离，观察漆膜脱落的现象，并通过计算划格中格子中的状态对应标准进行判定。
2. 拉开法：在指定的速度下，在试样的胶结面上施加垂直、均匀的拉力，来测定涂层之间或涂层与底材之间附着力破坏时所需要的力，以N/cm2表示。
仪器及试验材料包括拉力试验机、夹具、试柱、定中心装置、胶黏剂。
拉开法适用于较厚涂层（如腻子），单涂层和多涂层体系均适用，但测定涂层之间的附着力时，可优先选用该方法。
3. 划痕法：是一种广泛使用的半定量测量硬质薄膜涂层/基体材料界面结合
性能的方法。
以上三种附着力检测方法的具体操作和适用范围各有不同，请根据实际情况选择合适的检测方法。
百格测试附着力判定标准手法

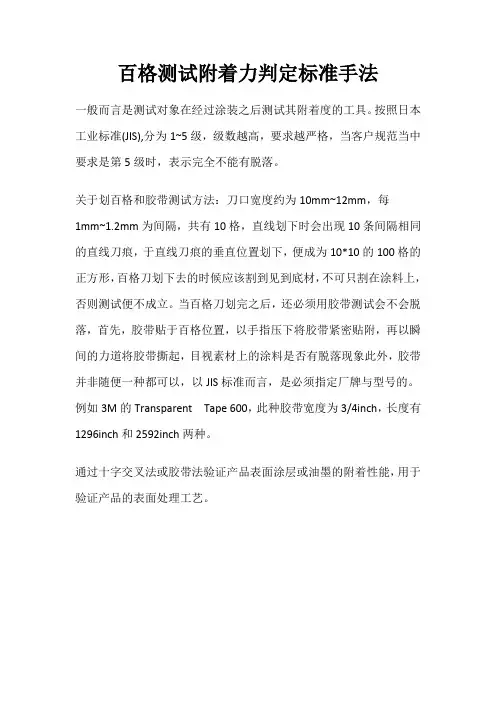

百格测试附着力判定标准手法
一般而言是测试对象在经过涂装之后测试其附着度的工具。
按照日本工业标准(JIS),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，表示完全不能有脱落。
关于划百格和胶带测试方法：刀口宽度约为10mm~12mm，每
1mm~1.2mm为间隔，共有10格，直线划下时会出现10条间隔相同的直线刀痕，于直线刀痕的垂直位置划下，便成为10*10的100格的正方形，百格刀划下去的时候应该割到见到底材，不可只割在涂料上，否则测试便不成立。
当百格刀划完之后，还必须用胶带测试会不会脱落，首先，胶带贴于百格位置，以手指压下将胶带紧密贴附，再以瞬间的力道将胶带撕起，目视素材上的涂料是否有脱落现象此外，胶带并非随便一种都可以，以JIS标准而言，是必须指定厂牌与型号的。
例如3M的Transparent Tape 600，此种胶带宽度为3/4inch，长度有1296inch和2592inch两种。
通过十字交叉法或胶带法验证产品表面涂层或油墨的附着性能，用于验证产品的表面处理工艺。
油漆涂层附着力检测方法(百格测试)
油漆涂层附着力检测方法——百格测试含义及测试方法含义：一般而言是测试对象在经过涂装之后测试其附着度的工具,按照日本工业标准(JIS),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，表示完全不能有脱落。
参考标准：《GBT9286-1998 色漆和清漆漆膜的划痕实验》测试方法：用百格刀在测试样本表面划10×10个(100个)1mm×1mm小网格，每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用3M600号胶纸或等同效力的胶纸牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同试验。
实验条件及标准规定利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,其面漆或电度层被胶带黏起的数量依照百格的百分比：ISO等级：0 =ASTM等级：5B切口的边缘完全光滑，格子边缘没有任何剥落。
ISO等级：1 =ASTM等级：4B在切口的相交处有小片剥落，划格区内实际破损≤5% 。
ISO等级：2 =ASTM等级：3B切口的边缘和/或相交处有被剥落，其面积大于5%～15% 。
ISO等级：3 =ASTM等级：2B沿切口边缘有部分剥落或整大片剥落，或部分格子被整片剥落。
剥落的面积超过15%～35% 。
ISO等级：4 =ASTM等级：1B切口边缘大片剥落/或者一些方格部分或全部剥落，其面积大于划格区的35%～65% 。
ISO等级：5 =ASTM等级：0B在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65%。
依照客户要求B数测试是否通过百格实验，一般手机业界客户要求在4B以上。
正式的话是使用百格刀,横向与纵向各划1刀及型成100各细小方格.如无百格刀利用美工刀也可以. 利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,测试脱落数量。
操作步骤：用划格器在涂层上切出十字格子图形，切口直至基材；用毛刷对角线方向各刷五次，用胶带贴在切口上再拉开；观察格子区域的情况，可用放大镜观察。
附着力测试百格法耐磨性硬度
附着力测试-百格法、耐磨性、硬度1、附着力测试划格法是一种评价单涂层或是多涂层涂料附着力的简单易行的方法;操作步骤：1、用工具在涂层上切出十字格子图形,切口直至底材所有切口应穿透涂层,但切入底材不得太深；2、用毛刷沿对角方向各刷五次,使用胶带贴在切口上并拉开；3、使用一个带照明的放大镜检查格子区域；4、根据划格结果评价标准分级ISO等级0－5/ASTM等级5B-0B标准规定两刀齿之间的间距：漆膜厚度小于60μm2 mils刀齿间距1mm漆膜厚度达到120μm5 mils刀齿间距2mm漆膜厚度超过120μm5 mils 刀齿间距3mm标准： ASTM D3002 D3359 DIN EN ISO 2409用锋利刀片刀锋角度为15°～30°在测试样本表面划10×10个1mm×1mm小网格, 每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用粘附力350～400g/cm2的胶带3M600号胶纸或等同牢牢粘住被测试小网格,并用橡皮擦用力擦拭胶带,以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端,在垂直方向90°迅速扯下胶纸,同一位置进行2次相同测试；结果判定：要求附着力≥4B时为合格;5B－划线边缘光滑,在划线的边缘及交叉点处均无油漆脱落；4B－在划线的交叉点处有小片的油漆脱落,且脱落总面积小于5％；3B－在划线的边缘及交叉点处有小片的油漆脱落,且脱落总面积在5％～15％之间；2B－在划线的边缘及交叉点处有成片的油漆脱落,且脱落总面积在15％～35％之间；1B－在划线的边缘及交叉点处有成片的油漆脱落,且脱落总面积在35％～65％之间；0B－在划线的边缘及交叉点处有成片的油漆脱落,且脱落总面积大于65％;2、酒精测试：用纯棉布蘸满无水酒精浓度≥％,包在专用的500g砝码头上包上棉布后测试头的面积约为1cm2,以40～60次/分钟的速度 ,20 mm左右的行程, 在样本表面来回擦拭200个循环;结果判定: 测试完成后以油漆不透底时为合格;3、耐磨性测试用专用的砂质橡皮橡皮型号：LER902K,施加500g的载荷,以40～60次/分钟的速度,以20mm左右的行程,在样本表面来回磨擦300个循环;结果判定：测试完成后以油漆不透底时为合格;注:如果采用的是UV漆,用方法一测试要求达300个循环,用方法二测试要求达500个循环;4、硬度测试用2H铅笔三菱牌,将笔芯削成圆柱形并在400目砂纸上磨平后,装在专用的铅笔硬度测试仪上施加在笔尖上的载荷为1Kg,铅笔与水平面的夹角为45°,推动铅笔向前滑动约5mm长,共划5条,再用橡皮擦将铅笔痕擦拭干净;结果判定：检查产品表面有无划痕,当有1条以下时为合格;注：测试应在温度23±2℃和相对湿度50±5%中进行。
GBT9286-1998橡胶涂层附着力检测方法(百格测试)
GBT9286-1998橡胶涂层附着力检测方法(百格测试)1.引言本文档介绍了GBT9286-1998标准中橡胶涂层附着力检测方法——百格测试的具体步骤和要求。
2.背景橡胶涂层广泛应用于汽车、航空、电子和建筑等领域。
为了确保橡胶涂层的质量，需要进行附着力的检测。
GBT9286-1998标准是我国针对橡胶涂层附着力检测所制定的国家标准。
3.百格测试方法步骤百格测试是一种常用的橡胶涂层附着力测试方法，主要包括以下步骤：准备工作：清洁被测物体表面，确保其干燥无尘。
涂层划格：在被测物体上划格，通常使用刀片或其他适当工具进行，划格可采用平行或交叉方向进行。
施加胶粘剂：在划格的表面上施加胶粘剂，涂层与胶粘剂应达到均匀分布。
拍打百格：用金属销或其他适当工具轻拍百格网，将其贴合在胶粘剂上。
撕除百格：用力撕除贴合在胶粘剂上的百格网，一般从尽可能低的角度开始进行，直到百格不能完全撕下为止。
评定附着力：根据___撕除的情况，评定橡胶涂层的附着力等级。
4.百格测试要求根据GBT9286-1998标准，百格测试的一些要求如下：被测物体表面应干净___，以确保涂层与胶粘剂之间的附着力。
选择合适的胶粘剂，以确保涂层与胶粘剂之间的粘结牢固。
划格应平行或交叉进行，以评定橡胶涂层在不同方向上的附着力。
评定附着力时，根据___的撕除情况，判断涂层的附着力等级。
5.结论百格测试是一种常用的橡胶涂层附着力检测方法，通过划格、施胶、拍打百格和撕除百格等步骤，评定橡胶涂层的附着力等级。
该方法应按照GBT9286-1998标准进行，并符合标准中的要求。
以上为GBT9286-1998橡胶涂层附着力检测方法(百格测试)的文档，介绍了测试方法的步骤和要求，希望能对相关人员进行指导和参考。
油漆百格测试方法
百格测试百格测试一般而言是测试对象在经过涂装之后测试其附着度的工具,按照日本工业标准(JI S),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，表示完全不能有脱落。
参考标准：《GBT9286-1998 色漆和清漆 漆膜的划痕实验》 测试方法用百格刀在测试样本表面划10×10个(100个)1mm×1mm 小网格， 每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用3M600号胶纸或等同效力的胶纸牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同试验。
百格测试实验条实验条件及标准件及标准规定利用3M600或610的胶带黏贴于百格中,快速拉起3M 胶带,其面漆或电度层被胶带黏起的数量依照百格的百分比： ISO 等级：0 ＝ASTM 等级：5B切口的边缘完全光滑，格子边缘没有任何剥落。
ISO 等级：1 ＝ASTM 等级：4B在切口的相交处有小片剥落，划格区内实际破损≤5% 。
ISO 等级：2 ＝ASTM 等级：3B切口的边缘和/或相交处有被剥落，其面积大于5%～15% 。
ISO 等级：3 ＝ASTM 等级：2B沿切口边缘有部分剥落或整大片剥落，或部分格子被整片剥落。
剥落的面积超过15%～35% 。
ISO 等级：4 ＝ASTM 等级：1B切口边缘大片剥落/或者一些方格部分部分或全部剥落，其面积大于划格区的35%～65% 。
SO 等级：5 ＝ASTM 等级：0B在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65％。
依照客户要求B 数测试是否通过百格实验，一般手机业界客户要求在4B 以上。
正式的话是使用百格刀,横向与纵向各划1刀及型成100各细小方格.如无百格刀利用美工刀也可以. 利用3M600或610的胶带黏贴于百格中,快速拉起3M 胶带,测试脱落数量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术指标:
多刃切割刀间距分别为：1+0.01mm,2+0.01mm.。
多刃切割刀齿顶直线度分别为：≯0.003mm≯0.006mm。
多刃切割刀工作齿尖宽度：≯0.05mm。
刀齿间距：1mm/2mm/3mm漆膜厚度：60um/120um/120um
特点：
用于均匀划出一定规格尺寸的方格，通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度，以‘级’表示。它主要用于有机涂料划格法附着力的测定，不仅适用于实验室，也可用于各种条件下的施工现场。
用途:
该仪器主要适用于有机涂料划格法附着力的测定。不仅适用于实验室，也可用于各种条件下的施工现场。
工作原理和适用范围:
在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65%。
依照客户要求B数测试是否通过百格实验，一般手机业界客户要求在4B以上。
正式的话是使用百格刀,横向与纵向各划1刀及型成100各细小方格.如无百格刀利用美工刀也可以.利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,测试脱落数量。
试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多于三个位置上重复试验，同时记录全部结果。
如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口口应穿透涂层，但切入底材不得太深。
如因涂层过厚和硬而不能穿透到底材，则该试验无效，但应在试验报告中说明。
操作步骤：
用划格器在涂层上切出十字格子图形，切口直至基材；
用毛刷对角线方向各刷五次，用胶带贴在切口上再拉开；
观察格子区域的情况，可用放大镜观察。
划格结果附着力按照第二项的标准等级。
相关测试工具产品参数
百格测试仪（漆膜划格仪,漆膜划格器）
产品说明：
根据ISO2409-1992标准设计制造的。
适用于GB/T9286-98、BS 3900 E6/ASTM D3359。
切口的边缘和/或相交处有被剥落，其面积大于5%～15%。
ISO等级：3 =ASTM等级：2B
沿切口边缘有部分剥落或整大片剥落，或部分格子被整片剥落。剥落的面积超过15%～35%。
ISO等级：4 =ASTM等级：1B
切口边缘大片剥落/或者一些方格部分或全部剥落，其面积大于划格区的35%～65%。
ISO等级：5 =ASTM等级：0B
在特殊情况下或有特殊要求时须配合胶带法测定。胶带一般是25mm宽的半透明胶带，背材为聚酯薄膜或醋酸纤维。将胶带贴在整个划格上，然后以最小角度撕下，结果可根据漆膜表面被胶落面积的比例来求得。
试验应在温度23±2℃和相对湿度50±5%中进行。

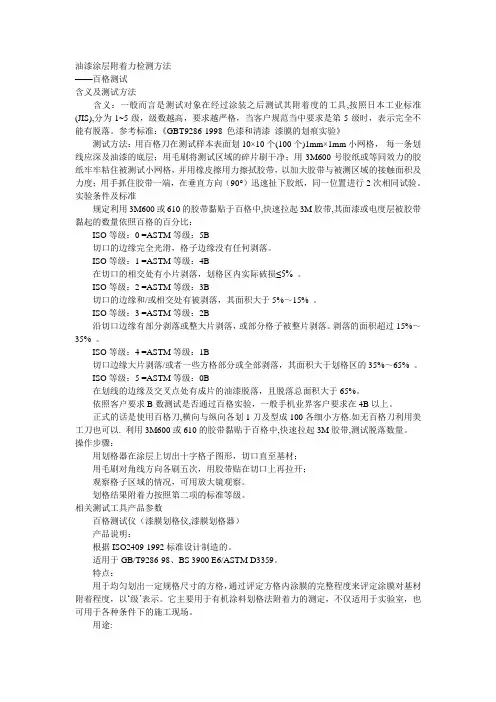

油漆涂层附着力检测方法
——百格测试
含义及测试方法
含义：一般而言是测试对象在经过涂装之后测试其附着度的工具,按照日本工业标准(JIS),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，表示完全不能有脱落。参考标准：《GBT9286-1998色漆和清漆漆膜的划痕实验》
测试方法：用百格刀在测试样本表面划10×10个(100个)1mm×1mm小网格，每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用3M600号胶纸或等同效力的胶纸牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同试验。
操作与使用方法
试片必须按ISO1514及ISO2808的规定制备。
将试片放置在有足够硬度的平板上。
手持划格器手柄，使多刃切割刀垂直于试片平面。
以均匀的压力，平衡的不颤动的手法和20-50mm/S的切割速度割划。
将度片旋转90°，在所割划的切口上重复以上操作，以使形成格阵图形。
用软毛刷测格阵图形的两对角线轻轻地向后5次，向前5次的刷试片。
实验条件及标准
规定利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,其面漆或电度层被胶带黏起的数量依照百格的百分比：
ISO等级：0 =ASTM等级：5B
切口的边缘完全光滑，格子边缘没有任何剥落。
ISO等级：1 =ASTM等级：4B
在切口的相交处有小片剥落，划格区内实际破损≤5%。
ISO等级：2 =ASTM等级：3B
