三维激光扫描仪工作流程
三维扫描仪安全操作规程
三维扫描仪安全操作规程三维扫描仪是一种用于获取物体三维形状和颜色信息的设备，它在医疗、工业、文化遗产保护等领域得到广泛应用。
由于扫描仪的使用涉及到激光辐射和高电压电流等危险因素，因此在操作过程中需要遵守相应的安全规程以保证人员和设备的安全。
以下是三维扫描仪安全操作规程的内容。
1.现场布置规划1.1确保操作区域无杂物，并且地面平整，以防止操作人员因为摔倒或绊倒而受伤。
1.2要保证操作区域通风良好，以防止激光辐射和烟尘堆积。
1.3在操作区域设立明显的警示标志，以提醒他人不要进入该区域，并设立隔离带以限制人员的逗留。
2.设备操作规范2.1在启动三维扫描仪之前，要确保设备与电源正常连接，并检查设备是否有损坏或异物进入的情况。
2.2操作人员必须佩戴防护眼镜，以减少激光辐射对眼睛的伤害。
2.3操作人员必须穿戴合适的防护服，以防止激光辐射对皮肤造成伤害。
2.4操作人员必须熟悉设备的使用方法和各项功能，严禁未经培训的人员操作扫描仪。
2.5激光扫描仪具有辐射能力，因此在操作过程中需要避免将激光指向他人以防止伤害。
操作人员必须小心操作，确保激光束不会直接照射到他人身上。
2.6在扫描过程中，要保持设备周围干燥，以防止电气短路或设备损坏。
3.应急处理措施4.设备维护与保养4.1操作人员应定期清洁设备，确保设备的激光器、电源和传感器等部件的正常运作。
4.2设备的保养和维修应交由专业人员进行，操作人员不得私自拆卸或维修设备。
4.3定期对设备进行检查，确保设备的各项功能正常，并及时更换损坏的零部件。
总之，三维扫描仪安全操作规程是确保设备操作人员和设备安全的重要措施。
操作人员必须遵守相应的安全规定和操作流程，以确保工作环境的安全和设备的正常运行。
同时，操作人员还需具备相应的安全意识，定期进行培训和维护以提高安全意识和操作能力。
三维激光扫描在规划工程竣工测量中的应用
三维激光扫描在规划工程竣工测量中的应用摘要：本文通过对三维激光扫描技术的影响因素、三维数据的配准技术的分析，结合结构工程竣工验收的内容，提出了三维激光扫描在规划工程竣工测量中的工作方法，研究结构对结构工程竣工测量技术有一定的指导意义。
关键词：三维激光扫描；竣工测量；影响因素三维激光扫描仪是一种新型的非接触式坐标测量仪器。
它以点云的形式表示复杂对象的表面信息。
它具有高精度，因此被越来越广泛地使用。
通过研究点云数据的配准和拟合优化算法，可以提高三维激光扫描技术在规划竣工测量中的数据质量。
1.三维激光扫描的工作原理与工作流程三维激光扫描系统建立以仪器中心为原点的三维极坐标，通过测量激光束的水平垂直角和目标到仪器中心的距离，计算出测量点的三维坐标，获得目标体的面阵列点云数据。
每个点可以表示成极坐标或笛卡尔坐标，以及反射强度值信息。
三维激光扫描系统的工作流程如下：数据采集，在选定的工作站上设置扫描仪，利用软件平台控制三维激光扫描仪对被测对象进行扫描，获取实体相关信息；数据处理和数据预处理数据采集完成后，系统的总体工作流程需要去除原始点云数据的误差，对扫描得到的图像数据进行几何校正。
对于数据拼接配准，需要对每个测点的预处理云数据进行拼接后获得完整的点云数据文件。
2、精度影响因素2.1装置内部因素仪器的内部器件因素包括硬件参数和标度精度。
仪器的硬件参数主要包括激光束的发散宽度和角分辨率，仪器的校准精度主要是仪器的最大扫描距离和分辨率。
2.2扫描几何条件（1）入射角三维激光扫描仪的几何安装位置和扫描仪与扫描仪之间的相对位置决定了扫描的几何条件。
激光距离和角度服从正态分布，三维激光扫描仪发出高斯速度，这也表明高斯光束的能量服从正态分布，即反射和折射信号服从正态分布，入射角为零，激光光束的能量预发出圆形印痕分布。
扫描仪和三维激光扫描仪也服从正态分布，物体越远，圆形印记的范围越宽，信号的反射强度越低。
当高斯光束入射角不为零时，圆刻印会变长，能量分布呈椭圆形。

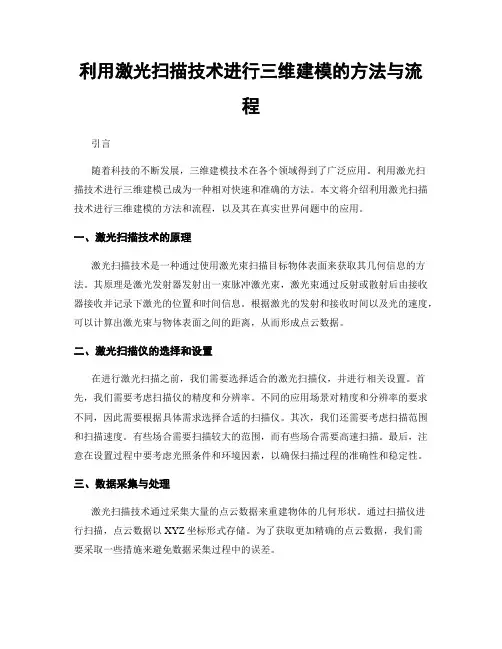

利用激光扫描技术进行三维建模的方法与流程
利用激光扫描技术进行三维建模的方法与流程引言随着科技的不断发展，三维建模技术在各个领域得到了广泛应用。
利用激光扫描技术进行三维建模已成为一种相对快速和准确的方法。
本文将介绍利用激光扫描技术进行三维建模的方法和流程，以及其在真实世界问题中的应用。
一、激光扫描技术的原理激光扫描技术是一种通过使用激光束扫描目标物体表面来获取其几何信息的方法。
其原理是激光发射器发射出一束脉冲激光束，激光束通过反射或散射后由接收器接收并记录下激光的位置和时间信息。
根据激光的发射和接收时间以及光的速度，可以计算出激光束与物体表面之间的距离，从而形成点云数据。
二、激光扫描仪的选择和设置在进行激光扫描之前，我们需要选择适合的激光扫描仪，并进行相关设置。
首先，我们需要考虑扫描仪的精度和分辨率。
不同的应用场景对精度和分辨率的要求不同，因此需要根据具体需求选择合适的扫描仪。
其次，我们还需要考虑扫描范围和扫描速度。
有些场合需要扫描较大的范围，而有些场合需要高速扫描。
最后，注意在设置过程中要考虑光照条件和环境因素，以确保扫描过程的准确性和稳定性。
三、数据采集与处理激光扫描技术通过采集大量的点云数据来重建物体的几何形状。
通过扫描仪进行扫描，点云数据以XYZ坐标形式存储。
为了获取更加精确的点云数据，我们需要采取一些措施来避免数据采集过程中的误差。
首先，在进行扫描之前，我们需要对目标物体进行准备工作。
例如，去除不需要扫描的部分，以及调整物体的姿态和位置等。
其次，在扫描过程中，我们需要确保扫描仪与目标物体之间的距离和角度适当，并保持相对稳定。
此外，在扫描过程中也需要注意避免干扰物体，如反射物体或透明物体。
采集到的点云数据需要进行后期处理才能得到完整的三维模型。
主要包括数据滤波、数据配准和数据拼接等步骤。
数据滤波可以去除采集过程中的噪声和异常点，提高数据质量。
数据配准是将多个扫描数据进行对齐和融合，以形成一个完整的模型。
数据拼接则是将配准后的数据进行拼接和填补空洞，以生成最终的三维模型。

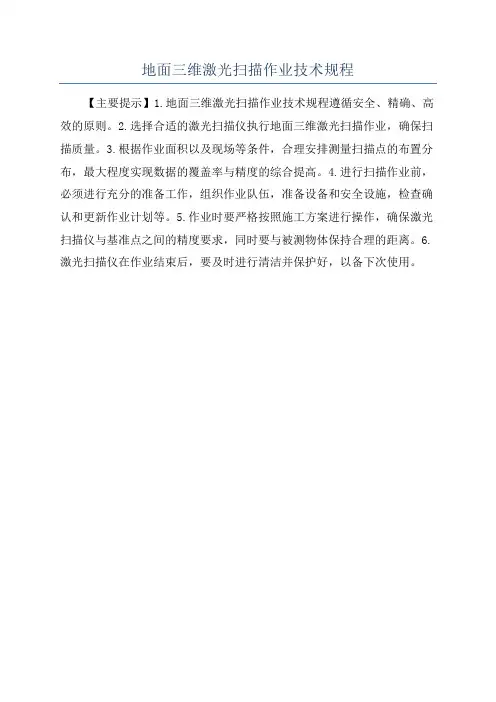

地面三维激光扫描作业技术规程
地面三维激光扫描作业技术规程
【主要提示】1.地面三维激光扫描作业技术规程遵循安全、精确、高效的原则。
2.选择合适的激光扫描仪执行地面三维激光扫描作业，确保扫描质量。
3.根据作业面积以及现场等条件，合理安排测量扫描点的布置分布，最大程度实现数据的覆盖率与精度的综合提高。
4.进行扫描作业前，必须进行充分的准备工作，组织作业队伍，准备设备和安全设施，检查确认和更新作业计划等。
5.作业时要严格按照施工方案进行操作，确保激光扫描仪与基准点之间的精度要求，同时要与被测物体保持合理的距离。
6.激光扫描仪在作业结束后，要及时进行清洁并保护好，以备下次使用。

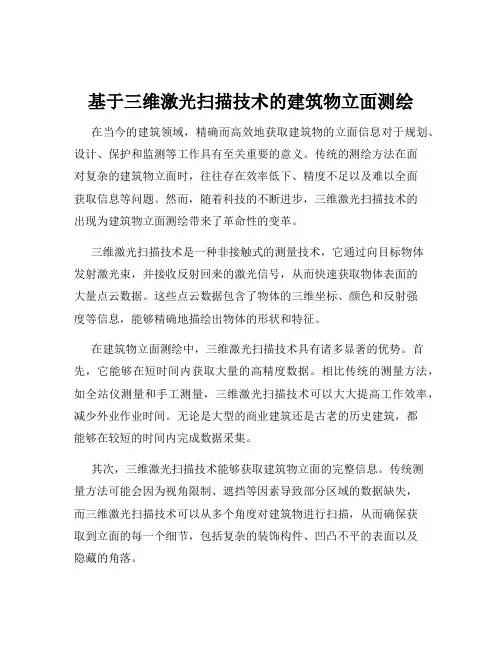

基于三维激光扫描技术的建筑物立面测绘
基于三维激光扫描技术的建筑物立面测绘在当今的建筑领域，精确而高效地获取建筑物的立面信息对于规划、设计、保护和监测等工作具有至关重要的意义。
传统的测绘方法在面对复杂的建筑物立面时，往往存在效率低下、精度不足以及难以全面获取信息等问题。
然而，随着科技的不断进步，三维激光扫描技术的出现为建筑物立面测绘带来了革命性的变革。
三维激光扫描技术是一种非接触式的测量技术，它通过向目标物体发射激光束，并接收反射回来的激光信号，从而快速获取物体表面的大量点云数据。
这些点云数据包含了物体的三维坐标、颜色和反射强度等信息，能够精确地描绘出物体的形状和特征。
在建筑物立面测绘中，三维激光扫描技术具有诸多显著的优势。
首先，它能够在短时间内获取大量的高精度数据。
相比传统的测量方法，如全站仪测量和手工测量，三维激光扫描技术可以大大提高工作效率，减少外业作业时间。
无论是大型的商业建筑还是古老的历史建筑，都能够在较短的时间内完成数据采集。
其次，三维激光扫描技术能够获取建筑物立面的完整信息。
传统测量方法可能会因为视角限制、遮挡等因素导致部分区域的数据缺失，而三维激光扫描技术可以从多个角度对建筑物进行扫描，从而确保获取到立面的每一个细节，包括复杂的装饰构件、凹凸不平的表面以及隐藏的角落。
再者，该技术具有高精度的特点。
点云数据的精度可以达到毫米级别，能够满足对建筑物立面进行精细测绘的要求。
这对于需要精确尺寸和形状信息的建筑设计和修复工作来说，具有无可替代的价值。
在实际应用中，进行建筑物立面三维激光扫描的流程通常包括以下几个主要步骤。
第一步是现场准备工作。
在进行扫描之前，需要对扫描现场进行勘察，确定扫描的站点位置和扫描范围，制定合理的扫描方案。
同时，要清理扫描区域内的障碍物，确保扫描过程的顺利进行。
第二步是设备安装和参数设置。
将三维激光扫描仪安装在选定的站点上，并根据建筑物的特点和扫描要求设置合适的扫描参数，如分辨率、扫描角度、距离等。
第三步是进行扫描作业。

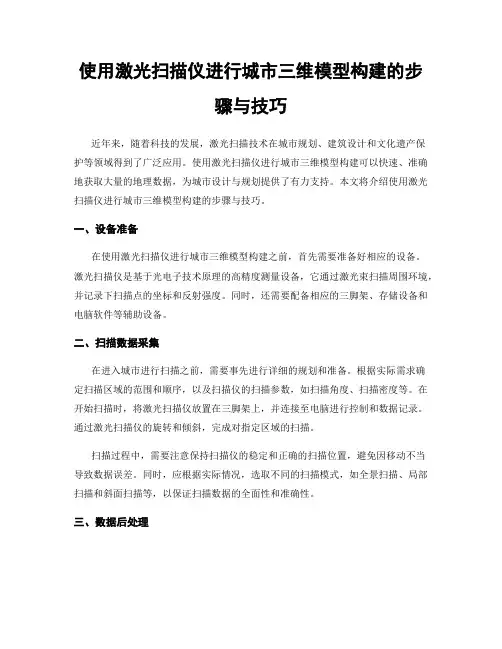

使用激光扫描仪进行城市三维模型构建的步骤与技巧
使用激光扫描仪进行城市三维模型构建的步骤与技巧近年来，随着科技的发展，激光扫描技术在城市规划、建筑设计和文化遗产保护等领域得到了广泛应用。
使用激光扫描仪进行城市三维模型构建可以快速、准确地获取大量的地理数据，为城市设计与规划提供了有力支持。
本文将介绍使用激光扫描仪进行城市三维模型构建的步骤与技巧。
一、设备准备在使用激光扫描仪进行城市三维模型构建之前，首先需要准备好相应的设备。
激光扫描仪是基于光电子技术原理的高精度测量设备，它通过激光束扫描周围环境，并记录下扫描点的坐标和反射强度。
同时，还需要配备相应的三脚架、存储设备和电脑软件等辅助设备。
二、扫描数据采集在进入城市进行扫描之前，需要事先进行详细的规划和准备。
根据实际需求确定扫描区域的范围和顺序，以及扫描仪的扫描参数，如扫描角度、扫描密度等。
在开始扫描时，将激光扫描仪放置在三脚架上，并连接至电脑进行控制和数据记录。
通过激光扫描仪的旋转和倾斜，完成对指定区域的扫描。
扫描过程中，需要注意保持扫描仪的稳定和正确的扫描位置，避免因移动不当导致数据误差。
同时，应根据实际情况，选取不同的扫描模式，如全景扫描、局部扫描和斜面扫描等，以保证扫描数据的全面性和准确性。
三、数据后处理完成扫描任务后，需要对采集到的原始数据进行后处理。
首先，将扫描仪中记录的点云数据导入到电脑软件中进行处理。
通过点云配准算法，将不同扫描视角下的点云数据进行融合，生成完整的三维点云模型。
接下来，对点云数据进行滤波和降噪处理，去除无关或干扰的杂点，保留有效的地理信息。
然后，根据需要进行采样和平滑处理，以获得更精细和真实的模型表示。
最后，根据点云数据生成三维模型。
可以使用三维建模软件，将点云数据转换为三维网格模型，进一步进行编辑和优化。
也可以直接在点云数据上进行三维渲染和可视化，以满足不同应用的需求。
四、数据应用完成城市三维模型的构建后，可以将其应用于各个领域。
在城市规划和设计中，可以利用三维模型进行可视化分析和优化，在空间布局和景观设计中提供参考。
三维扫描建模流程
三维扫描建模流程一、引言三维扫描建模是通过使用扫描设备将实际物体的几何形状和外观信息转换为数字模型的过程。
它在许多领域中得到了广泛应用，如工业设计、制造业、文化遗产保护等。
本文将介绍三维扫描建模的基本流程。
二、前期准备在进行三维扫描建模之前，需要进行一些前期准备工作。
首先，确定需要扫描的物体，并选择合适的扫描设备。
常见的扫描设备有激光扫描仪、结构光扫描仪等。
其次，清理物体表面，确保表面干净无尘。
最后，设置扫描参数，如分辨率、扫描速度等。
三、数据采集在进行三维扫描建模时，首先需要进行数据采集。
这一步骤就是使用扫描设备对物体进行扫描，获取物体的几何形状和外观信息。
扫描设备会发射激光或结构光，并通过接收器接收反射回来的光信号。
根据接收到的光信号，计算机可以确定物体的形状和纹理等信息。
四、数据处理在完成数据采集后，需要对采集到的数据进行处理。
首先是数据预处理，包括去除噪点、补洞等操作。
然后，对数据进行配准，即将多个扫描数据进行融合，得到完整的物体模型。
接下来，进行数据的滤波和平滑处理，以去除不必要的细节和噪声。
最后，对数据进行重构，生成三维模型。
五、后期编辑在得到三维模型后，可以进行后期编辑。
这一步骤包括模型修复、模型分割、材质贴图等操作。
模型修复是对模型进行修补，填补缺失的部分或修复损坏的部分。
模型分割是将模型分割为多个部分，以便后续的操作和分析。
材质贴图是给模型添加颜色和纹理等信息，使模型更加真实。
六、输出结果完成后期编辑后，可以将结果导出为各种格式的文件。
常见的文件格式有STL、OBJ等。
这些文件可以用于进一步的应用，如三维打印、虚拟现实等。
同时，还可以对输出结果进行质量评估，检查模型的精度和完整性。
七、总结三维扫描建模流程包括前期准备、数据采集、数据处理、后期编辑和输出结果等步骤。
通过这些步骤，可以将实际物体转换为数字模型，为后续的应用和分析提供基础。
三维扫描建模技术的发展为许多领域带来了便利和创新，未来有望在更多的领域得到应用。
三维扫描建模流程
三维扫描建模流程一、概述三维扫描建模是一种利用三维扫描技术获取物体表面形状信息，并将其转化为三维模型的过程。
它是数字化设计和制造领域中不可或缺的一环，被广泛应用于产品设计、虚拟现实、文物保护等领域。
本文将介绍三维扫描建模的基本流程。
二、准备工作在进行三维扫描建模之前，需要做一些准备工作。
首先，选择合适的三维扫描仪器，根据需要选择不同类型的扫描仪，如光学扫描仪、激光扫描仪等。
其次，准备被扫描物体，确保其表面干净、光滑，以便于扫描仪准确获取表面信息。
最后，设置扫描仪的参数，如扫描精度、扫描速度等，根据需要进行调整。
三、数据采集在开始扫描之前，需要将扫描仪固定在合适的位置，并确保其与被扫描物体之间有足够的距离和角度，以便于获取全面的表面信息。
然后，启动扫描仪，进行数据采集。
扫描仪会通过光学或激光技术扫描物体表面，获取大量的点云数据。
在扫描过程中，需要注意保持扫描仪与物体的相对位置不变，以保证扫描结果的准确性。
四、数据处理数据采集完成后，需要对获取的点云数据进行处理，以生成可用的三维模型。
数据处理的主要步骤包括数据过滤、数据配准和数据重建。
首先，对采集到的点云数据进行滤波处理，去除噪点和无关数据，以提高数据质量。
然后，进行数据配准，将多个扫描数据进行对齐，以消除不同扫描位置和角度带来的误差。
最后，通过数据重建算法，将点云数据转化为三维模型，如多边形网格模型或体素模型。
五、模型修复与优化生成的三维模型可能存在一些缺陷或不完整的部分，需要进行修复和优化。
常见的模型修复工作包括填补空洞、平滑表面、消除模型的非法三角形等。
此外，还可以根据需要进行模型的优化，如减少模型的面片数量、简化模型的几何结构等，以便于后续的应用和处理。
六、模型导出与应用修复和优化完成后，可以将三维模型导出为常用的文件格式，如STL、OBJ等，以便于在不同软件平台上进行进一步的应用和处理。
导出的模型可以用于产品设计、虚拟现实、文物保护等领域，为相关工作提供可视化支持和数据基础。
三维扫描仪原理
三维扫描仪原理
三维扫描仪是一种可以通过激光或光学投影原理，对物体进行非接触式扫描并生成三维模型的设备。
其原理主要包括以下几个步骤：
1. 光源：扫描仪通过内置光源产生激光或光栅投影，用于照射到目标物体表面。
2. 投影：激光或光栅经过扫描仪的光学装置聚焦，并以特定的角度投射到目标物体上。
3. 反射：光线照射到物体表面后，会产生反射光线。
这些反射光线会被扫描仪的探测设备接收并进行记录。
4. 探测：接收到的反射光线经过探测设备的接收器转化为电信号，然后通过微处理器进行信号处理和分析。
5. 三维重建：通过对接收到的反射光线进行测量，可以获取到目标物体表面的距离信息。
利用该信息，扫描仪可以对目标物体进行三维重建，并生成对应的三维模型。
6. 数据处理：生成的三维模型可以通过计算机进行后续的数据处理，进行点云配准、重建算法优化和数据滤波等操作，以获得更精确的三维模型数据。
总结起来，三维扫描仪通过照射物体表面，接收反射光线并测量其距离，最终生成相应的三维模型。
其原理基于光学投影和
反射光线的探测，结合计算机进行数据处理和重建。
这种非接触式的扫描方式，在工业设计、文物保护、医药领域等都有广泛的应用。
三维激光扫描仪工作原理
激光发射器通常采用固体激光器 或气体激光器，发出的激光束具 有高精度、高稳定性和高方向性。
激光发射器还具有调节激光束参 数的功能，如功率、波长和光束 质量等，以满足不同扫描需求。
反射镜和扫描器
反射镜和扫描器是实现激光束 二维扫描的关键部件。
反射镜通过快速旋转或摆动， 使激光束在水平面内进行连续 扫描，形成二维的扫描平面。
从点云数据中提取特征
边缘检测
提取点云数据中的边缘信 息，用于识别物体的轮廓 和表面细节。
表面重建
根据点云数据构建物体的 表面模型，还原物体的三 维形态。
特征提取
从点云数据中提取出物体 的几何特征和拓扑结构， 用于后续的分析和处理。
三维模型的建立与优化
三维建模
根据点云数据和提取的特征，建 立物体的三维模型。
数据转换与建模
将预处理后的点云数据转换为三维模型或场景，可以通过不 同的软件和算法实现，如表面重建、三维建模等。
04
三维激光扫描数据解析
点云数据的预处理
01
02
03Βιβλιοθήκη 去噪去除点云数据中的噪声点， 提高数据质量。
滤波
对点云数据进行平滑处理， 减少数据中的突变和跳变。
配准
将多个点云数据进行对齐 和拼接，以获得更完整的 三维模型。
模型优化
对三维模型进行优化处理，如简化 模型、优化模型结构等，以提高模 型的精度和可靠性。
模型应用
将三维模型应用于不同的领域，如 建筑、考古、文化遗产保护等，为 相关领域提供数字化和可视化的技 术支持。
05
三维激光扫描技术的优势与 局限性
优势分析
高精度测量
快速数据获取
三维激光扫描技术能够实现高精度的测量 ，其测量精度可达到毫米级别，能够满足 各种高精度测量的需求。
