齿轮齿条的安装

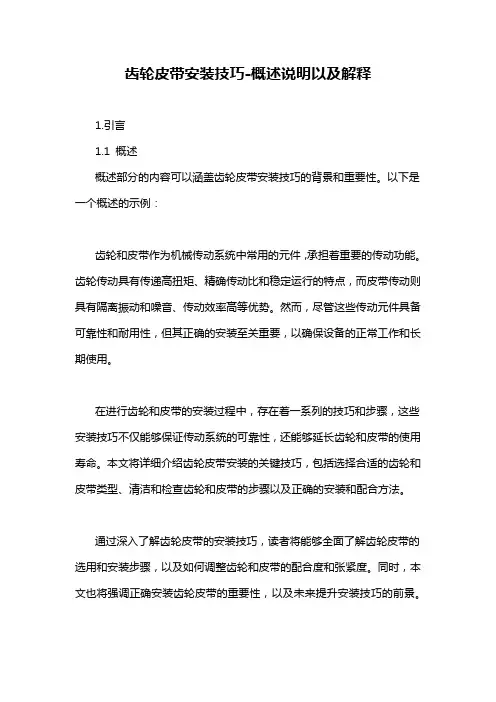

齿轮皮带安装技巧-概述说明以及解释
齿轮皮带安装技巧-概述说明以及解释1.引言1.1 概述概述部分的内容可以涵盖齿轮皮带安装技巧的背景和重要性。
以下是一个概述的示例：齿轮和皮带作为机械传动系统中常用的元件，承担着重要的传动功能。
齿轮传动具有传递高扭矩、精确传动比和稳定运行的特点，而皮带传动则具有隔离振动和噪音、传动效率高等优势。
然而，尽管这些传动元件具备可靠性和耐用性，但其正确的安装至关重要，以确保设备的正常工作和长期使用。
在进行齿轮和皮带的安装过程中，存在着一系列的技巧和步骤，这些安装技巧不仅能够保证传动系统的可靠性，还能够延长齿轮和皮带的使用寿命。
本文将详细介绍齿轮皮带安装的关键技巧，包括选择合适的齿轮和皮带类型、清洁和检查齿轮和皮带的步骤以及正确的安装和配合方法。
通过深入了解齿轮皮带的安装技巧，读者将能够全面了解齿轮皮带的选用和安装步骤，以及如何调整齿轮和皮带的配合度和张紧度。
同时，本文也将强调正确安装齿轮皮带的重要性，以及未来提升安装技巧的前景。
在阅读完本文后，读者将能够掌握齿轮皮带的安装技巧，为实际应用中的传动系统提供指导，同时也为提升传动系统的可靠性和性能作出贡献。
1.2文章结构1.2 文章结构本文将围绕齿轮皮带的安装技巧展开讨论，主要分为三个主要部分，即齿轮安装技巧、皮带安装技巧以及齿轮与皮带的配合。
在每个部分中，我们将详细介绍一系列相关的内容，以帮助读者更好地了解和掌握齿轮皮带的安装过程。
在第一部分"齿轮安装技巧" 中，我们将重点讨论如何选择合适的齿轮类型、清洁和检查齿轮的方法以及正确的齿轮安装步骤。
这一部分将帮助读者理解齿轮的基本知识，并教会他们如何正确安装齿轮，确保其正常运转。
接着，在第二部分"皮带安装技巧" 中，我们将介绍如何选择适合的皮带类型、清洁和检查皮带的步骤以及正确的皮带安装过程。
皮带作为齿轮传动系统中不可或缺的一部分，其正确的安装至关重要。
我们将详细介绍每个步骤，并提供一些实用的技巧，帮助读者正确地安装皮带。
齿轮齿条 间隙调整
齿轮齿条间隙调整齿轮和齿条是机械传动系统中常见的组件，它们通常用于将旋转运动转换为直线运动或者反之。
在齿轮和齿条的传动过程中，间隙的调整是非常重要的，它直接影响到传动系统的精度、稳定性和寿命。
下面我将从多个角度来回答你关于齿轮和齿条间隙调整的问题。
首先，让我们从齿轮和齿条的基本结构和工作原理来谈起。
齿轮是一种圆形的齿状零件，而齿条则是一种长条形的零件，齿轮的齿与齿条的齿咬合，通过齿轮的旋转来驱动齿条的直线运动，或者通过齿条的运动来驱动齿轮的旋转。
在这样的传动过程中，齿轮和齿条之间的间隙需要被精确调整，以确保它们的咬合和运动的顺畅性。
其次，间隙的调整对于齿轮和齿条传动系统的精度和稳定性有着重要的影响。
如果间隙过大，会导致齿轮和齿条之间的咬合不紧密，从而影响传动的精度和稳定性；而如果间隙过小，会增加齿轮和齿条之间的摩擦，容易造成零件的磨损和过热。
因此，合适的间隙调整是确保传动系统正常工作的关键。
接下来，让我们来谈一下如何进行齿轮和齿条的间隙调整。
一般来说，间隙的调整可以通过调整齿轮和齿条的安装位置或者通过调整齿轮的中心距来实现。
在实际操作中，通常需要使用专门的工具和测量仪器来进行间隙的调整，以确保调整的精度和准确性。
此外，间隙的调整还需要根据具体的传动系统和工作条件来进行合理的选择和调整。
最后，间隙的调整是齿轮和齿条传动系统维护和保养中的重要环节。
定期检查和调整齿轮和齿条的间隙，可以有效地延长传动系统的使用寿命，提高传动的精度和稳定性，减少故障和损坏的发生。
总的来说，齿轮和齿条的间隙调整是机械传动系统中非常重要的一环，它直接影响到传动系统的工作性能和使用寿命。
合适的间隙调整可以确保传动系统的正常工作，提高其精度和稳定性。
因此，在实际操作中，需要根据具体的情况和要求来进行合理的间隙调整，以确保传动系统的正常运行。
齿条和齿轮的配合设计方案
齿条和齿轮的配合设计方案
齿条和齿轮是广泛应用于机械制造领域的基础元件，用于传递动力和转动力。
齿条和齿轮的配合设计方案是非常重要的，因为它直接影响到机械设备的性能和使用寿命。
首先，齿条和齿轮的模数应该是相同的，以确保它们之间的配合精度。
齿条和齿轮的模数应该根据传动的功率、速度和负载来确定。
其次，齿条和齿轮的压力角也是一个重要的因素。
压力角越小，齿轮的齿形越优美，但是齿轮的强度就会相应降低。
因此，设计人员需要在齿条和齿轮的压力角之间进行权衡，以获得最佳的配合效果。
另外，齿条和齿轮的齿数也需要考虑。
齿数越多，速比越精确，但是齿条和齿轮之间的配合面积就会相应减小。
因此，设计人员需要在速比和配合面积之间进行权衡，以获得最佳的配合效果。
最后，齿条和齿轮的材料也需要考虑。
一般来说，齿条应该采用较硬的材料，而齿轮则应该采用较耐磨的材料。
这样可以确保齿条和齿轮之间的配合效果和寿命。
综上所述，齿条和齿轮的配合设计方案需要考虑多个因素，包括模数、压力角、齿数和材料等。
设计人员需要在这些因素之间进行权衡，以获得最佳的配合效果和寿命。
- 1 -。
齿轮齿条式转向器设计
1齿轮齿条式转向器简介1.1齿轮齿条式转向系转向系是通过对左、右转向之间的合理匹配来保证汽车能沿着理想的轨迹运动的机构，它由转向操纵机构转向器和专项传动机构组成。
齿轮齿条机械转向器是将司机对转向盘的转动变为或齿条沿转向车轴轴向的移动，并按照一定的角传动比和力传动比进行传递的机构。
机械转向器与动力系统相结合，构成动力转向系统。
高级轿车和中兴载货汽车为了使转向轻便，多采用这种动力转向系统。
采用液力式动力转向时，由于液体的阻尼作用，吸收了路面上的冲击载荷，故可采用可逆程度大、正效率又高的转向器结构。
1.2转向系设计要求通常，对转向系的主要要求是:(1)保证汽车有较高的机动性，在有限的场地面积内，具有迅速和小半径转弯的能力，同时操作轻便;(2) 汽车转向时，全部车轮应绕一个瞬时转向中心旋转，不应有侧滑;(3) 传给转向盘的反冲要尽可能的小;(4) 转向后，转向盘应自动回正，并应使汽车保持在稳定的直线行驶状态;(5) 发生车祸时，当转向盘和转向轴由于车架和车身变形一起后移时，转向系统最好有保护机构防止伤及乘员；(6) 转向器和专项传动机构因摩擦产生间隙时，应能调整而消除之。
2转向系主要性能参数2.1转向器的效率功率P 1从转向轴输入，经转向摇臂轴输出所求得的效率称为正效率，用符号 η+表示，η+=(P 1—P 2)／P l ；反之称为逆效率，用符号η-表示，η- =(P 3—P 2)／P 3。
式中，P 2为转向器中的摩擦功率；P 3为作用在转向摇臂轴上的功率。
为了保证转向时驾驶员转动转向盘轻便，要求正效率高。
为了保证汽车转向后转向轮和转向盘能自动返回到直线行驶位置，又需要有一定的逆效率。
为了减轻在不平路面上行驶时驾驶员的疲劳，车轮与路面之间的作用力传至转向盘上要尽可能小，防止打手又要求此逆效率尽可能低。
2.1.1转向器正效率η+影响转向器正效率的因素有：转向器的类型、结构特点、结构参数和制造质量等。
(1)转向器类型、结构特点与效率 在前述四种转向器中，齿轮齿条式、循环球式转向器的正效率比较高，而蜗杆指销式特别是固定销和蜗杆滚轮式转向器的正效率要明显的低些。
齿轮装配要求

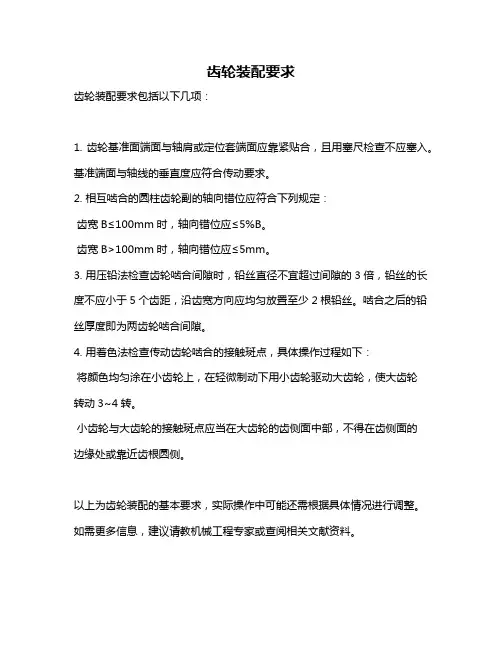

齿轮装配要求
齿轮装配要求包括以下几项：
1. 齿轮基准面端面与轴肩或定位套端面应靠紧贴合，且用塞尺检查不应塞入。
基准端面与轴线的垂直度应符合传动要求。
2. 相互啮合的圆柱齿轮副的轴向错位应符合下列规定：
齿宽B≤100mm时，轴向错位应≤5%B。
齿宽B>100mm时，轴向错位应≤5mm。
3. 用压铅法检查齿轮啮合间隙时，铅丝直径不宜超过间隙的3倍，铅丝的长度不应小于5个齿距，沿齿宽方向应均匀放置至少2根铅丝。
啮合之后的铅丝厚度即为两齿轮啮合间隙。
4. 用着色法检查传动齿轮啮合的接触斑点，具体操作过程如下：
将颜色均匀涂在小齿轮上，在轻微制动下用小齿轮驱动大齿轮，使大齿轮
转动3~4转。
小齿轮与大齿轮的接触斑点应当在大齿轮的齿侧面中部，不得在齿侧面的
边缘处或靠近齿根圆侧。
以上为齿轮装配的基本要求，实际操作中可能还需根据具体情况进行调整。
如需更多信息，建议请教机械工程专家或查阅相关文献资料。
齿轮齿条的基本知识与应用
齿轮齿条的类型
按齿形分类
直齿、斜齿、锥齿等。
按安装方式分类
平行式、垂直式、交错式等。
按材料分类
钢制、铸铁制、塑料制等。
齿轮齿条的应用领域
01
02
03
04
工业机器人
齿轮齿条在工业机器人中用于 关节驱动，实现机器人的灵活
运动。
汽车
汽车转向系统和传动系统广泛 应用齿轮齿条，提高汽车性能
和稳定性。
农业机械
农业机械中的播种机、收割机 等设备也广泛应用齿轮齿条传
动。
医疗器械
医疗器械中的手术台、检查仪 器等设备也采用齿轮齿条传动
，确保精确度和稳定性。
02
齿轮齿条的工作原理
齿轮的工作原理
齿轮的工作原理基于摩擦力和惯性力，通过一对齿轮的相互作用，实现旋转运动和 力的传递。
当两个齿轮相互咬合时，一个齿轮的旋转方向会带动另一个齿轮的旋转，从而实现 传动。
对于在腐蚀环境中使用的齿轮齿条，应选择 耐腐蚀的材料。
轻量化材料
在满足强度要求的前提下，选择轻量化的材 料以减小整体重量。
经济性考虑
根据预算和实际需求，在满足性能要求的前 提下，选择价格合理的材料。
齿轮齿条的加工工艺
热处理工艺
根据材料和设计要求，对齿轮齿条进 行适当的热处理，提高其机械性能。
切削加工
可能是由于安装位置不正确或齿轮、齿条 精度差所致。排除方法包括重新调整安装
位置、更换合格的齿轮或齿条。
噪音与振动
可能是由于齿轮、齿条磨损严重或安装不 牢固所致。排除方法包括更换磨损严重的 齿轮或齿条、重新紧固安装部件。
发热与咬合
可能是由于润滑不良或转速过高所致。排 除方法包括改善润滑条件、降低转速或更
齿轮齿条传动优缺点
齿轮齿条，同步带，丝杠对比齿轮齿条，承载力大，传动精度较高，可达0.1mm，可无限长度对接延续，传动速度可以很高，>2m/s，缺点：若加工安装精度差，传动噪音大，磨损大。
典型用途：大版面钢板、玻璃数控切割机，建筑施工升降机可达30层楼高。
同步带，承载力较大，负载再大就要加宽皮带，传动精度较高，传动长度不可太大，否则需要考虑较大的弹性变形和振动，传动距离大尤其不适合精确定位、连续性运动控制，如大版面数控设备的XY轴，但是可用于伺服电机到传动齿轮或伺服电机到丝杠的短距离传动。
优点：短距离传动速度可以很高，噪音低。
典型用途:小型数控设备、某些打印机丝杠，（1）普通梯形丝杠可以自锁，这是最大优点，但是传动效率低下，比上述二者低许多，所以不适合高速往返传动。
缺点是时间久了传动间隙大，回程精度差，用在垂直传动较合适。
（2）滚珠丝杠不能自锁，传动效率高，精度高，噪音低，适合高速往返传动，但是水平传动时跨距大了要考虑极限转速和自重下垂变形，所以传动长度不可太大，要么改用丝母旋转丝杠不动，但还是不能太长，要么就用齿轮齿条。
典型用途：数控机床，小版面数控切割机应用上的区别？在长距离重负载直线运动上，丝杆有可能强度不够，就会导致机子出现震动、抖动等情况，严重的，会导致丝杆弯曲、变形、甚至断裂等等；而齿条就不会有这样的情况，齿条可以长距离无限接长并且高速运转而不影响齿条精度（当然这个跟装配、床身本身精度都有关系），丝杆就做不到这一点，但在短距离直线运动中，丝杆的精度明显要比齿条高得多。
另外就是，齿条齿轮传动对于机子结构设计来讲要相对简单一些。
反正，各有优劣，所以，丝杆有丝杆的市场，齿条有齿条的市场。
互不影响。
3、齿条当标准外齿轮的齿数增加到无穷多时，齿轮上的基圆和其它圆都变成了相互平行的直线，同侧渐开线齿廓也变成了相互平行的斜直线齿廓，这就是齿条。
齿条与齿轮相比有以下两个特点：（1）由于齿条齿廓是直线，所以齿廓上各点的法线是平行的。
齿条的安装
附录2： 齿条安装 一、安装方式：齿条连接使用时,如果将两根齿条的端面紧贴在一起,连结部的齿距会变小而成为故障的原因。
请参考下面的装配方法,正确组装。
也适用于单根齿条安装。
方法一：用安装块辅助安装齿条1.齿条的定位和固定（用螺旋夹钳与安装面压紧） 建议采用如下夹兰夹紧2.用强度为12.9级的紧固螺栓，根据相应预紧力将第一根齿条紧固。
3.用安装块辅助安装后续齿条，没有安装块可用其中一根齿条代替安装块。
（仅适用直齿齿条）4.用强度为12.9级的紧固螺栓，根据预紧力将第二根齿条紧固，以此类推安装后续齿条。
5.安装后检验齿条的平行度及各齿条之间的平行度，同时还要检验齿条的直线度。
6. 在检验完后，配钻、铰齿条销孔，安装定位销。
方法二：用验棒辅助安装齿条1.选择两个直径相同的验棒，如图放在齿条连接处，为确保精度，建议使用的圆柱销直径见下表：不同模数所用验棒直径一览表模数验棒直径﹙mm﹚1 1.71.52.72 3.352.5 4.23 54 6.75 8.356 10.558 1410 16.7112 202.用卡尺或千分尺测量两圆柱销外侧距离达到2π·m+d二、注意事项起动前请确认下列各项内容:（1）齿轮的装配是否确实（2）轮齿接触是否偏向一端（3）是否有适当的侧隙(请避免无侧隙使用)（4）有没有足够的润滑注1：为使紧固螺钉在剪切方向不承受负荷,请同时使用销钉固定齿条。
注2：侧隙是齿轮平滑旋转所必需的间隙。
侧隙太小容易造成润滑不良,成为生成磨损的原因。
另外,因为两齿面相互接触,有可能增大噪音。
齿轮精度越高,侧隙就可能调整的越小。
但要避免在无侧隙的状态下使用。
标准齿条设计有固定的侧隙,装配时,只需根据组装距离(组装距离公差为H7～H8)进行组装。
齿条单体的侧隙（齿厚减少量）单位:mm精度等级（KHK R 001）1级3级4级5级模数（ｍ）或齿距（CP）未经调质调质处理m0.5 －0～0.07 0.02～0.10 －－m0.8、 CP2.5 0～0.05 0～0.08 0.03～0.12 0.03～0.14 0.03～0.14 m1 0～0.05 0～0.10 0.03～0.12 0.03～0.14 0.03～0.14 m1.5、 CP5 0～0.05 0～0.10 0.04～0.13 0.04～0.15 0.04～0.15 m2 0～0.05 0～0.10 0.05～0.14 0.05～0.16 0.05～0.16 m2.5 0～0.05 0～0.10 0.06～0.16 0.06～0.18 0.06～0.18 m3、 CP10 0～0.05 0～0.10 0.07～0.18 0.07～0.20 0.07～0.20 m4 －0～0.10 0.08～0.22 0.08～0.24 0.08～0.24 m5、 CP15 －0～0.10 0.09～0.24 0.09～0.26 0.09～0.26 m6、 CP20 －0～0.10 0.10～0.28 －－m8 －－0.13～0.32 －－m10 －－0.15～0.34 －－。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿轮齿条的安装
5.3二搜索区间的确定
根据函数的变化情况.可将(间分为单峰区Pill和多峰GUai所谓m峰伙rill.就是在该k.
间内的函数变化只有一个峰仇，即由数的极小位。
如图5-22所示。
设认间【“，，。
、〕为单峰
区问，a:为该区ri7内的一点.若有
a, <a2<。
，或“.>“，》。
，
成众.则必有
J(a,)>刀。
:)<f( a,)
同时成立。
即在单峰V.间内的极小价点、‘的左侧.函
数袋下降趋势. IN在极小6't点万’右侧.函教成r.升趋
势。
也就是说。
单峰试In!的函数值是“高一低一高“的变
化特征。
f‘ x,i
图5_22单峰I,(间
若在进行一维搜索之前.可估什极小点所在的人致位置.则可以直接给出搜索1x.问;否
则，需采用试算法确定之。
常用的试算方法是进退法。
进退法的9本思想足:按照一定的规律给出若十试算点.依次比较齐试算点的PA数佰的大小.直到找到相邻的花点的函数伯按.高一低一高”变化的单峰K间为止。
进退法的运拌步骤如卜:
《I)给定初始点。
#II初Zit步长h.设搜索V间,a.bj.如[15-23所示。
通过式(6-10)和图6-19可以看出.外啮合齿轮非标准安装时原来的中心距a增
大至a产，这时两轮的分度圆不再相切而是分开一段距离，节圆与分度圆也就不再重
合，两轮的节圆半径大于各自的分度圆半径，其啮合角。
，也大于分度圆的压力角。
由式(6-1D)可知，中心距和啮合角的关系式为
a‘ coca‘二acosa (6一11)
当标准齿轮的中心距增大至a’时，必然出现齿侧间隙，如图6-19所示，从而在传
动过程中引起两齿廓面的冲击，影响齿轮的传动质量.因此在设计标准齿轮传动时要
尽量保证获得标准中心距。
第6章齿枪机构原理与设计
131
6.4.4齿轮齿条的安装
在图6-20中.实线所示为标准公轮与齿条按照齿轮分度圆与齿条中线相切进行
安装，此时齿轮分度圆与节圆重合，齿条中线与节线重合.啮合角等于分度圆的压力
角，这种情况称为齿轮齿条的标准安装。
因为标准齿轮分度圆上的齿厚等于齿槽宽，
齿条中线上的齿厚也等于街摘宽，几等子am/2,所以根据无齿侧间隙峭合条件，标
准街轮与街条能科三夭街侧闻阶哈介传动
