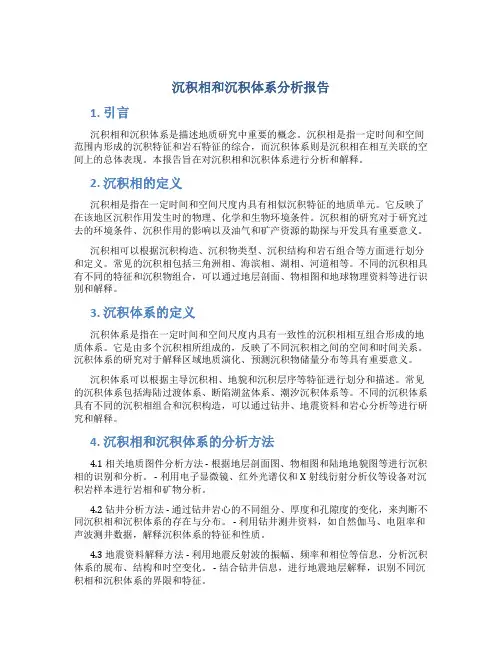

沉积相和沉积体系分析报告1. 引言沉积相和沉积体系是描述地质研究中重要的概念。
沉积相是指一定时间和空间范围内形成的沉积特征和岩石特征的综合，而沉积体系则是沉积相在相互关联的空间上的总体表现。
本报告旨在对沉积相和沉积体系进行分析和解释。
2. 沉积相的定义沉积相是指在一定时间和空间尺度内具有相似沉积特征的地质单元。
它反映了在该地区沉积作用发生时的物理、化学和生物环境条件。
沉积相的研究对于研究过去的环境条件、沉积作用的影响以及油气和矿产资源的勘探与开发具有重要意义。
沉积相可以根据沉积构造、沉积物类型、沉积结构和岩石组合等方面进行划分和定义。
常见的沉积相包括三角洲相、海滨相、湖相、河道相等。
不同的沉积相具有不同的特征和沉积物组合，可以通过地层剖面、物相图和地球物理资料等进行识别和解释。
3. 沉积体系的定义沉积体系是指在一定时间和空间尺度内具有一致性的沉积相相互组合形成的地质体系。
它是由多个沉积相所组成的，反映了不同沉积相之间的空间和时间关系。
沉积体系的研究对于解释区域地质演化、预测沉积物储量分布等具有重要意义。
沉积体系可以根据主导沉积相、地貌和沉积层序等特征进行划分和描述。
常见的沉积体系包括海陆过渡体系、断陷湖盆体系、潮汐沉积体系等。
不同的沉积体系具有不同的沉积相组合和沉积构造，可以通过钻井、地震资料和岩心分析等进行研究和解释。
4. 沉积相和沉积体系的分析方法4.1 相关地质图件分析方法 - 根据地层剖面图、物相图和陆地地貌图等进行沉积相的识别和分析。
- 利用电子显微镜、红外光谱仪和X射线衍射分析仪等设备对沉积岩样本进行岩相和矿物分析。
4.2 钻井分析方法 - 通过钻井岩心的不同组分、厚度和孔隙度的变化，来判断不同沉积相和沉积体系的存在与分布。
- 利用钻井测井资料，如自然伽马、电阻率和声波测井数据，解释沉积体系的特征和性质。
4.3 地震资料解释方法 - 利用地震反射波的振幅、频率和相位等信息，分析沉积体系的展布、结构和时空变化。
沉积作业

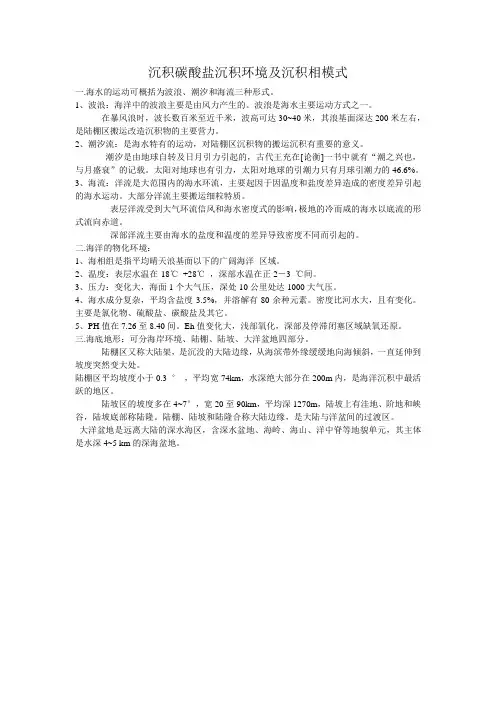

沉积碳酸盐沉积环境及沉积相模式一.海水的运动可概括为波浪、潮汐和海流三种形式。
1、波浪：海洋中的波浪主要是由风力产生的。
波浪是海水主要运动方式之一。
在暴风浪时，波长数百米至近千米，波高可达30~40米，其浪基面深达200米左右，是陆棚区搬运改造沉积物的主要营力。
2、潮汐流：是海水特有的运动，对陆棚区沉积物的搬运沉积有重要的意义。
潮汐是由地球自转及日月引力引起的，古代王充在[论衡]一书中就有“潮之兴也，与月盛衰”的记载。
太阳对地球也有引力，太阳对地球的引潮力只有月球引潮力的46.6%。
3、海流：洋流是大范围内的海水环流，主要起因于因温度和盐度差异造成的密度差异引起的海水运动。
大部分洋流主要搬运细粒特质。
表层洋流受到大气环流信风和海水密度式的影响，极地的冷而咸的海水以底流的形式流向赤道。
深部洋流主要由海水的盐度和温度的差异导致密度不同而引起的。
二.海洋的物化环境：1、海相组是指平均晴天浪基面以下的广阔海洋区域。
2、温度：表层水温在-18℃+28℃，深部水温在正2－3 ℃间。
3、压力：变化大，海面1个大气压，深处10公里处达1000大气压。
4、海水成分复杂，平均含盐度3.5%，并溶解有80余种元素。
密度比河水大，且有变化。
主要是氯化物、硫酸盐、碳酸盐及其它。
5、PH值在7.26至8.40间。
Eh值变化大，浅部氧化，深部及停滞闭塞区域缺氧还原。
三.海底地形：可分海岸环境、陆棚、陆坡、大洋盆地四部分。
陆棚区又称大陆架，是沉没的大陆边缘，从海滨带外缘缓缓地向海倾斜，一直延伸到坡度突然变大处。
陆棚区平均坡度小于0.3 °，平均宽74km，水深绝大部分在200m内，是海洋沉积中最活跃的地区。
陆坡区的坡度多在4~7°，宽20至90km，平均深1270m，陆坡上有洼地、阶地和峡谷，陆坡底部称陆隆。
陆棚、陆坡和陆隆合称大陆边缘，是大陆与洋盆间的过渡区。
大洋盆地是远离大陆的深水海区，含深水盆地、海岭、海山、洋中脊等地貌单元，其主体是水深4~5 km的深海盆地。
沉积相分析作业参考资料
第一部分有相邻的四口井，从盆地内部向盆缘分别为井1、2、3、4，井间距分别为3000m、2000m、4000m，其下第三系沙河街组某一层段地层由下向上在四口井中的特征如下，试画出井3的单井沉积相柱状图、沉积相连井剖面图。
井4该层段总厚约24m。
由下向上：（1）紫红色块状泥岩，1.0m；（2）浅灰色中细砂岩，具逆韵律，向上渐变为褐色，底突变，但冲刷不明显，含少量螺类化石碎片，0.3m；（3）红色泥岩夹粉砂质泥岩，块状，偶见植物根及干裂，厚2.1m；（4）浅灰色钙质砂岩，底突变，略具逆韵律，含湖相生物碎片，在粒度概率累积曲线上，跳跃组分表现为多段式，0.8m；（5）由几层灰褐色薄层砂岩迅速变为红色泥岩，块状，具植物根迹，2.4m；（6）灰黑色水平层理泥岩夹褐色油页岩，具鱼类及介形虫，4.0m；（7）由下部灰色粉砂岩、粉砂质泥岩渐变为砂岩，砂岩中具4—5个逆韵律，发育砂纹交错层理及低角度冲洗交错层理，常见湖相生物碎片，跳跃组分表现为多段式，3.5m；（8）灰色、灰黑色泥岩夹煤层，2.0m；（9）具有二个正旋回，每个旋回下部为具底冲刷的砂砾岩、砂岩，有平行层理、槽状交错层理，向上渐变为粉砂岩、粉砂岩与泥岩的薄互层，具爬升层理及虫孔、植物根，总厚3.6m；（10）红色水平层理或块状泥岩，常夹中厚层正旋回砂岩、粉砂岩，旋回底具冲刷，常见暴露构造，3.9m；（11）灰色灰绿色泥岩，水平层理，夹油页岩，见螺、双壳化石及植物碳屑，2.6m。
井3从下向上依次为：（1）红色泥岩，块状，见植物根，2.7m；（2）灰白色含砂质生屑灰岩，底突变，但无冲刷，生屑以双壳、腹足类为主，较破碎，0.4m；（3）由灰岩、泥灰岩变为黄色、黄绿色钙质泥岩、泥岩，见植物碳屑及少量双壳碎片，1.5m；（4）红色块状粉砂质泥岩、泥岩，见植物根、钙质结核，2.1m；（5）灰白色砂质生屑灰岩，含大量较破碎的双壳、腹足、介形虫碎片，具逆韵律，1.1m；（6）灰黄色钙质泥岩，含双壳碎片，块状，向上颜色增红，2.0m；（7）灰色、灰黑色水平层层理泥岩，向上部油页岩夹层增多，含介形虫、鱼类化石，7.7m；（8）灰白色具逆韵律粉砂岩、砂岩，见中小型复杂交错层理，含双壳类等碎片，2.1m；（9）灰色水平层理泥岩，含介形虫化石，1.9m；（10）灰色水平层理泥岩，向上部逐渐出现少量略具逆韵律的粉砂岩薄层，含少量介形虫化石，1.4m；（11）浅灰色中薄层粉砂岩，见复杂的小型交错层理及浪成波痕，含植物碳屑薄层，1.3m；（12）灰白色中厚层粉砂岩、砂岩，向上部单层厚度加大，粒度变粗，分选好，具槽状、楔状交错层理，1.6m；（13）3—4个具底冲刷的正旋回，旋回下部砂岩具板状、槽状交错层理，旋回上部粉砂岩、泥岩常见小型砂纹交错层理，夹煤线，3.2m；（14）灰色灰绿色泥岩与具逆韵律的砂岩石薄互层，砂岩层向上减少，变薄，泥岩中含双壳类，0.7m；（15）灰黑色泥岩，含介形虫化石，中部夹厚约1.4m的滑塌岩，7.8m。
沉积学6套试题和答案
《沉积学》模拟试题A一、名词解释(每题2分,共20分)1.沉积岩2.机械沉积分异作用3.杂基4.结构成熟度5.沉积后作用6.叠层石构造7.沃尔索相律8.河流的“二元结构”9.沉积相10.重力流二、填空题(每题1分,共20分)1.沉积岩的形成过程大致可分成如下阶段：、、。
2.按有无页理发育，可将粘土岩分为页岩和。
3.狭义火山碎屑岩的主要岩石类型有：、、。
4.碳酸盐岩主要由、、、、五种结构组分组成。
5.冲积扇的沉积类型包括、、和四种类型。
6.根据地貌特点、水动力状况、沉积物特征，无障壁海岸沉积相由陆向海依次为、、和四个亚相。
三、简答题(每题6分,共30分)1.简述三级分类命名原则并对具体岩石命名。
简述三级分类命名原则（4分），并给具体岩石命名（2分）：一碎屑岩，粒度在0.5-0.25mm的碎屑占60%，0.1-0.25mm的占27%，0.01～0.1mm的占11%，<0.01mm的占2%。
2.试画出并简单描述3种不同类型的层理构造（每个图示和描述各1分）。
3.白云石有哪些成因机理？4.简述典型浊积岩的垂向序列（鲍玛序列）特征。
5.简述欧文的陆表海能量带模式。
四、论述题(共40分)1.试从碎屑岩的原始物质来源、搬运和沉积作用、沉积后作用等方面阐述碎屑岩的形成过程。
（25分）2.何谓建设性三角洲？试述建设性三角洲的鉴定特征、主要亚相、微相类型，并分析与油气的关系。
（15分）《沉积学》模拟试题A参考答案一、名词解释（每题2分，共20分）1.沉积岩沉积岩是组成岩石圈的三大类岩石（岩浆岩、变质岩、沉积岩）之一，是它在地壳表层条件下，由母岩的风化产物、火山物质、有机物质等沉积岩的原始物质成分，经过搬运作用、沉积作用以及沉积后作用而形成的一类岩石。
2.机械沉积分异作用碎屑物质在搬运、沉积过程中按粒度大小、密度、形状以及矿物成分等物理性质进行分异并依一定顺序分别集中的沉积现象。
3.杂基杂基是碎屑岩中与粗碎屑一起沉积下来的细粒填隙组分，其粒级一般以泥为主，可包括一些细粉砂。
储层地质学(中国石油大学)-2沉积相分析
（3）微相分析 ①划分岩石相 a．在岩心观察和实验基础上首先进行岩石相分类； b．划分岩石相不仅要区分岩石类型，而且要反映沉积时
水动力，地化及生物作用条件，对于碎屑岩储层水动力条件 和能量与储层质量好坏一般有紧密联系，因此储层碎屑岩的 岩石相尽可能与能量单元（Energy Units）统一起来；
c．对每种岩石相作出沉积作用或沉积环境意义上的解释 d．岩石相划分举例及常用代码。
3
4
关
1
2
3
4
5
合 序
态
系
碎屑岩岩心描述图例
②岩心描述顺序及尺寸。按地层年代由老而新，即自下 而上进行观察描述，尺寸应细到厘米级。
③岩石学描述
a．颜色、岩性、粒度、含油气产状，并据此作出基本 定名，应采用标准样板对比；
b．碎屑矿物成分的定性估计，着重描述特殊矿物及岩 屑；
C．胶结程度的定性估计，着重描述特殊胶结物； d．含有砾石时，砾石的成分、大小、圆球度； e．特殊岩层、碳酸盐岩、蒸发岩、火山岩等。
岩性 命名
1 粘土
4 细砂
2
粉砂
4.3 中—细
砂
2.3 极细—极
细砂 4.7
细—中砂
粒度
编码 6.3
6.7
7
岩性 命名
极粗 —粗
砂
粗—极 粗砂
极粗砂
2.7
粉—极细 砂
3
3.3
3.7
细—极细 极细—
极细砂
砂
细砂
5
5.3
5.7
6
中砂 粗—中砂 中—粗砂 粗砂
7.3
7.7
8
含砾极粗 极粗砂—
砂
栎
砾石
②常规需要进行的沉积学实验内容： a．粒度分析：各类砂体都需选代表性样品； b．粘土矿物鉴定：各类泥岩及砂岩（杂基）； c．微量元素分析：各类泥岩为主； d.．同位素测定：砂、泥岩中含有物； e．薄片、铸体薄片鉴定：各类砂岩； f．重矿物鉴定：各类砂岩； g．古生物鉴定。
沉积环境和相分析
一、名词解释1、沉积环境以沉积作用为主的地理环境,称沉积环境。
或表述为：发生沉积作用的，因具有独特的物理、化学和生物特征而有别于相邻地区的一块地球表面。
2、相标志相标志是指存在于沉积岩（物）中，对沉积环境具有指示意义的成因标志。
3、退积型垂向序列退积型垂向序列是伴随沉积盆地水体不断扩张，形成的远源的或较深水沉积物覆于近源的或相对水体较浅的沉积物之上。
4、辫状河道是指主河道总体弯度不大，宽度很大，且被众多的河道砂坝分为若干次一级河道，或者绕河道砂坝不断分叉和重新汇合而呈辫状。
5、潮坪潮坪是具有明显周期性潮汐活动（潮差一般大于2m），但无强波浪作用的十分平缓倾斜的海岸地区。
其主要部分位于潮间带。
6、扇三角洲由邻近高地推进到海、湖等稳定水体中的冲积扇。
7、前缘席状砂是由河口砂坝、远砂坝经海水冲刷作用重新分布而成，薄而面积大，砂质纯净、分选好，常见平行层理。
8、C—M图是在自下而上系统取自某同一成因岩层（砂体）的一套（20~30或更多）样品，并绘制出各样品的累积曲线的基础上绘制的图。
其方法为：在双对数坐标纸上，以纵标表示C值（即累积曲线上累积含量为1%处所对应的粒径值），下细上粗，以横标表示M值（即累计曲线上累积含量为50%处所对应的粒径值），左细右粗。
纵横坐标均以μm为单位标注，根据各样品的C、M值进行投点，然后按点群的分布范围绘出图形。
二、简述下列问题9、沉积模式及其种类。
沉积模式是在对大量现代和古代的沉积环境和沉积相及室内模拟实验进行综合研究的基础上，对某种沉积环境及相应的沉积条件、沉积作用的演化进行规律性的总结后，概括出该沉积环境中具有普遍意义的沉积特征及其空间组合形式，并对其形成机理作出解释的模型。
沉积模式种类划分如下：1）根据建模资料的广泛性和适用性，分为：A．一般性（标准）模式是在对现代和古代沉积环境大量综合研究的基础上建立起来的，表现了某种沉积环境固有沉积特征的理想化、典型化模式，可在全球范围内各地质时代的沉积地层研究中，作为比较或参照的标准。
《沉积相和沉积体系分析报告》
管得住自己，你是习惯的主人，管不住自己， 你是习惯的奴隶，做主人还是做奴隶；全在于自 己的选择。行为养成习惯，习惯形成性格，性格 决定命运。可见，中学生良好的学习习惯的养成 至关重要！
2、确定和解释可能的层序成因
与已知沉积作用层序联系；确定剖面内沉积相的重复情况
3、作观察特征的比较表
与现代和古代沉积过程进行比较；作沉积过程的推测；选择样品作详细分析，确 定可能的沉积过程
4、扩大研究其它露头和岩心
确定横向上成分分析的变化；编制有意义的变量图；把平面和垂向沉积类型与已 知沉积过程相联系
•外部几何形态：席状、楔状、滩状、透镜状等 •连续性 •振幅 •频率 •速度 （3）、地震相图的编制
六、沉积盆地的沉积体系
1. 冲积沉积体系 2. 河流沉积体系 3. 沼泽沉积体系 4. 湖泊沉积体系 5. 三角洲沉积体系 6. 滨海碎屑沉积体系 7. 浅海碎屑沉积体系 8. 碳酸盐岩沉积体系
二、中学生必须养成哪些良好的学习习惯？ 1.尊重与欣赏老师的习惯 亲其师，信其道。一个学生同时面对的各学科教师，长短
不齐,在所难免。所以学生要学习好，除了我们老师努力提高能 力水平，适应学生外，学生更要尊重老师，适应老师，并学会 欣赏自己的老师。不同层次的老师，学生用不同的方式，眼睛 向内、提高自我的方式去适应，与老师共同进步。从现在适应 老师，长大了适应社会。不会稍不如意就埋怨环境。
5、归纳和确定
确定剖面或许多剖面与大地构造特征之间的关系；获得补充岩心、露头剖面或一 些新资料，并用于核对所得到的沉积类
三、沉积条件分析
（1）物源分析
沉积相考试卷B (2)
《沉积相》考试B 卷姓名 成绩一、概念题（计10分，每题2分）沉积相 风暴流 浊流 生物丘 陆表海二、根据下列图示，确定相应的沉积环境或沉积相（计30分，每空2分）1 、确定河流类型2 、确定湖泊沉积亚相3 、确定海岸沉积亚相4 、确定潮坪沉积亚相三、叙述题（计 60 分）1 、简述冲积扇四种沉积类型形成过程和沉积特征（15分）2 、图示河控三角洲沉积序列并说明主要沉积微相特征（20分）3 、图示潮坪沉积序列并说明砂坪、砂泥坪和泥坪沉积特征（15分）4 、简述生态礁发育演化的阶段及特征（10分）出题人：朱筱敏教研室主任：金振奎《沉积岩石学—沉积相》考试B卷答案一、概念题沉积相：指沉积环境及在该环境下形成的沉积物（岩）特征的综合。
风暴流：指由季节性台风引起的风暴潮产生的风暴退潮流携带大量沉积物向海流动的密度流。
浊流：是水中含有大量悬浮物、重力驱动的底流。
生物丘：具地形起伏的生物原地堆积。
陆表海：位于大陆内部或陆棚内部的、低坡度的、范围广阔的、水体很浅的浅海。
二、答：（ 1 ）曲流河（ 2 ）辫状河（ 3 ）网状河（ 4 ）顺直河（ 5 ）滨湖（6 ）浅湖（7 ）半深湖（8 ）深湖（9 ）沿岸砂丘（10 ）后滨（11 ）前滨（12 ）临滨（13 ）泥坪（14 ）混合坪（15 ）砂坪三、答：1、答：（1）河道沉积河床充填沉积主要由砾、砂沉积物组成，粒度粗，分选也差。
成层性不好，可见交错层理，各单层的成层厚度一般为5-60cm。
常具明显的切割—充填构造，并且常因这种构造的影响使粗粒物质位于扇体的中部或下部，以致破坏了沉积物粒度从扇顶至扇缘逐渐变细的分布状况。
（2）漫流沉积漫流沉积物主要由碎屑组成，可含有少量粘土和粉砂。
常呈块状，亦可出现交错层理或细的纹层。
产状呈透镜状，一系列漫流沉积的透镜体组合，形成席状或片状沉积体，通常构成冲积扇的主题。
（3）筛状沉积筛状沉积主要由次棱角状的粗大砾石组成，分选较好，其间充填物较少，而且主要是分选好的砂级碎屑，无明显的成层界线，常形成块状沉积层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分
有相邻的四口井，从盆地内部向盆缘分别为井1、2、3、4，井间距分别为3000m、2000m、4000m，其下第三系沙河街组某一层段地层由下向上在四口井中的特征如下，试画出井3的单井沉积相柱状图、沉积相连井剖面图。
井4该层段总厚约24m。
由下向上：
（1）紫红色块状泥岩，1.0m；
（2）浅灰色中细砂岩，具逆韵律，向上渐变为褐色，底突变，但冲刷不明显，含少量螺类化石碎片，0.3m；
（3）红色泥岩夹粉砂质泥岩，块状，偶见植物根及干裂，厚2.1m；
（4）浅灰色钙质砂岩，底突变，略具逆韵律，含湖相生物碎片，在粒度概率累积曲线上，跳跃组分表现为多段式，0.8m；
（5）由几层灰褐色薄层砂岩迅速变为红色泥岩，块状，具植物根迹，2.4m；
（6）灰黑色水平层理泥岩夹褐色油页岩，具鱼类及介形虫，4.0m；
（7）由下部灰色粉砂岩、粉砂质泥岩渐变为砂岩，砂岩中具4—5个逆韵律，发育砂纹交错层理及低角度冲洗交错层理，常见湖相生物碎片，跳跃组分表现为多段式，3.5m；
（8）灰色、灰黑色泥岩夹煤层，2.0m；
（9）具有二个正旋回，每个旋回下部为具底冲刷的砂砾岩、砂岩，有平行层理、槽状交错层理，向上渐变为粉砂岩、粉砂岩与泥岩的薄互层，具爬升层理及虫孔、植物根，总厚3.6m；（10）红色水平层理或块状泥岩，常夹中厚层正旋回砂岩、粉砂岩，旋回底具冲刷，常见暴露构造，3.9m；
（11）灰色灰绿色泥岩，水平层理，夹油页岩，见螺、双壳化石及植物碳屑，2.6m。
井3从下向上依次为：
（1）红色泥岩，块状，见植物根，2.7m；
（2）灰白色含砂质生屑灰岩，底突变，但无冲刷，生屑以双壳、腹足类为主，较破碎，0.4m；（3）由灰岩、泥灰岩变为黄色、黄绿色钙质泥岩、泥岩，见植物碳屑及少量双壳碎片，1.5m；（4）红色块状粉砂质泥岩、泥岩，见植物根、钙质结核，2.1m；
（5）灰白色砂质生屑灰岩，含大量较破碎的双壳、腹足、介形虫碎片，具逆韵律，1.1m；（6）灰黄色钙质泥岩，含双壳碎片，块状，向上颜色增红，2.0m；
（7）灰色、灰黑色水平层层理泥岩，向上部油页岩夹层增多，含介形虫、鱼类化石，7.7m；（8）灰白色具逆韵律粉砂岩、砂岩，见中小型复杂交错层理，含双壳类等碎片，2.1m；（9）灰色水平层理泥岩，含介形虫化石，1.9m；
（10）灰色水平层理泥岩，向上部逐渐出现少量略具逆韵律的粉砂岩薄层，含少量介形虫化石，1.4m；
（11）浅灰色中薄层粉砂岩，见复杂的小型交错层理及浪成波痕，含植物碳屑薄层，1.3m；（12）灰白色中厚层粉砂岩、砂岩，向上部单层厚度加大，粒度变粗，分选好，具槽状、楔状交错层理，1.6m；
（13）3—4个具底冲刷的正旋回，旋回下部砂岩具板状、槽状交错层理，旋回上部粉砂岩、泥岩常见小型砂纹交错层理，夹煤线，3.2m；
（14）灰色灰绿色泥岩与具逆韵律的砂岩石薄互层，砂岩层向上减少，变薄，泥岩中含双壳类，0.7m；
（15）灰黑色泥岩，含介形虫化石，中部夹厚约1.4m的滑塌岩，7.8m。
井2由下向上：
（1）灰黄色泥岩，含少量双壳类碎片，2.7m；
（2）具逆韵律的泥晶和亮晶生屑灰岩，生屑具一定程度的破碎，0.8m；
（3）灰色、灰黑色泥岩夹油页岩，2.4m；
（4）灰黄色块状泥岩，含少量双壳类碎片，0.9m；
（5）浅灰色具有逆韵律的泥晶生屑灰岩，生屑略有破碎，0.7m；
（6）灰色灰黑色厚层泥岩，具水平层理，中上部夹油页岩，9.8m；
（7）灰色粉砂岩与泥岩的薄互层，具植物碳屑及小型交错层理、波状层理，1.3m；
（8）灰黑色厚层泥岩，水平层理，含介形虫，夹数层具粒序层理的砂岩、粉砂岩，3.7m；（9）灰色水平层理泥岩，向上出现少量逆韵律的粉砂岩薄层，3.7m；
（10）灰色薄层粉砂岩、泥岩互层，波状层理，含碳屑及双壳类化石，1.8m；
（11）灰白色中厚层粉砂岩、砂岩，分选较好，具中型槽状、楔状交错层理，含碳屑，具逆韵律，向上増厚、加粗，2.3m；
（12）发育2个砂岩—粉砂岩正旋回，旋回具底冲刷，旋回下部砂岩有平行、槽状层理，旋回上部粉砂岩具小型复杂交错层理，含双壳类化石，夹少量粉砂质泥薄层，无暴露构造，1.7m；（13）灰色水平层理泥岩，下部夹少量逆韵律砂岩、粉砂岩薄层，泥岩中含介形虫，1.0m；（14）灰黑色水平层理泥岩夹油页岩，大于3.0m。
井1由下向上：
（1）灰色泥岩，具水平层理，介形虫化石较多，3.3m；
（2）浅灰色泥晶生物碎屑灰岩，具逆韵律，介形虫碎片含量较高，1.1m；
（3）灰黑色水平层理泥岩，中上部出现较多的油页岩，含介形虫、鱼类化石，4.2m；（4）浅灰色生物碎屑泥晶灰岩，逆韵律，主要以介形虫碎片为主，0.4m；
（5）灰黑色泥岩、水平层理发育，含介形虫化石，中上部发育少量油页岩，23.6m；
（6）灰色泥岩，向上部出现少量粉砂岩薄夹层，1.8m；
（7）灰色泥岩、粉砂岩薄互层，向上部粉砂岩增多、加厚，具小型复杂交错层理，含碳屑，1.5m；
（8）灰黑色泥岩，具水平层理，含介形虫化石，具数层薄层粉、细砂岩，发育粒序层理，厚度大于10m。
现河油田王家岗地区沙四段某一层位的部分钻井数据结果如下表：
沉积背景：该区处于东营凹陷南部斜坡带，层位处于沙四段，属湖侵背景下的沉积。
砂体横向变化大，连通性差。
该区东北及南部王斜95一代地震剖面上由若前积反射。
要求：按数据绘出本区该层段的底层等厚图、碳酸盐岩等厚图、砂/泥比图，并进一步分析该区的沉降和沉积特点。
