醇溶性无机富锌底漆
富锌底漆分为有机和无机两大类
富锌底漆分为有机和无机两大类富锌涂料底漆分为有机和无机两大类，有机类主要采用环氧树脂作粘结剂（基料），最常见的是。
而水性无机富锌底漆则以硅酸钠、钾、锂水溶液（基料）为粘结剂。
以下从产品的特性（属性、附着力、耐热性、耐腐蚀性）做下比较。
一、属性水性无机富锌底漆以硅酸盐为成膜反应物与锌反应生成硅酸锌网状结构，因此可称为无机硅酸锌涂料，属绿色环保型涂料。
环氧富锌底漆是以环氧树脂为成膜物并以有机溶剂为稀释剂的涂料，属有机类涂料。
二、附着力水性无机富锌底漆由于硅酸盐与锌粉反应的同时还与钢铁反应形成硅酸锌铁络合物，因而对钢铁表面形成很强的化学键，从而可抵抗水、海水、有机物、氯化物等的侵蚀。
环氧富锌底漆的附着力靠树脂对钢铁表面的粘结力，属物理吸附，初始附着力较好，但有机物的耐候性差，在恶劣环境下更易老化，从而附着力慢慢降低。
三、耐热性工程中各类构件经涂装底漆后，下一步组装时切割和焊接是主要的加工作业，因此底漆的可切割性和可焊接性，即其耐热性能十分重要，即在作业时漆膜的烧损面积应小，一般蔓延应在10~25mm内，水性无机富锌涂料在形成硬化膜时以聚硅氧烷（Si—O—Si）相结合，这种Si—O键的结合能为445.2kJ/mol，比形成有机高分子的C—C键结合能（346.9kJ/mol）大得多，因而比环氧富锌底漆具有更强的耐热性，长期可耐400℃，瞬间800℃。
显然在焊接和切割等热加工时烧损面积前者比后者要小。
四、耐蚀性能富锌涂料的防锈蚀机理是通过锌与钢铁基材表面直接接触，当腐蚀介质渗入漆膜与钢铁界面就会形成一个由锌-钢铁组成的原电池，因锌的电化学活性（标准电极电位为-0.763V）较铁（-0.449V）活泼，锌为阳极失去电子而牺牲，铁为阴极得到电子而得到保护，即所谓锌起到了阴极保护作用。
另外牺牲的锌形成Zn2+与空气中的水分和二氧化碳反应生成碱式碳酸锌［3Zn（OH）2·3ZnCO3］等产物，这些不溶于水、不导电的腐蚀产物填充在漆膜空隙中，如某点锌粉已消耗（或有漏点或缺损）则腐蚀产物就会沉积在此处基材上形成致密膜，阻挡、屏弊腐蚀因子透过，从而进一步延长防锈蚀的时间，这些反应的结果即所谓富锌漆具有自修复性能。
无机富锌底漆
这是一种双组份溶剂型无机富锌硅酸盐底漆，干膜含锌的重量比为85%。
符合SSPC Paint 20的成分和性能要求。
锌粉符合ASTM D520，第Ⅱ类型标准。
这种金属锌底漆，可与多种高性能涂料系统和面漆配套使用，既适合新结构的涂覆，也适合原有结构的维修保养，适用范围包括桥梁、储槽、管道、海上设施和钢结构。
为经过正确处理的钢底材提供极佳的防腐蚀保护，加涂适当的面漆后，最高可以耐受540℃（1004°F）的温度。
这种底漆为快干型，可以用于多种气候条件。
绿灰色哑光63%50-80微米（2-3.2）密耳干膜厚，相当于79-127微米（3.2-5.1密耳）湿膜厚在上述体积固体份和干膜厚75微米的条件下，8.4平方米/公升在上述体积固体份和干膜厚3密耳的条件下，337平方英尺/美制加仑考虑适当的损耗系数无气喷涂、空气喷涂用Interzinc 22自重涂间隔温度 表干* 硬干* 最小 最大#5℃（41°F） 30分钟 3小时 36小时 无限制*15℃（59°F） 20分钟 90分钟 24小时 无限制*25℃（77°F） 10分钟 60分钟 16小时 无限制*40℃（104°F） 5分钟 30分钟 8小时 无限制*▲重涂取决于环境条件。
表中的数据系根据所列的干膜厚度、温度和65%的相对湿度测得。
详细建议请参见“产品特性”。
*参见国际油漆公司工业防护漆部门的《定义与缩略语》#使用聚硅氧烷面漆时，最大重涂间隔将缩短，详情请咨询国际油漆公司工业防护漆部门。
粘结剂（B组份） 混合后14℃（57°F） 15℃（59°F）2.5千克/公升490克/公升 美国-环境保护局第24号方法555克/公升，220克/公斤 欧共体溶剂排放指标(Council Directive 1999/13/EC)关于更多详细资料，请见关于“产品特性”的章节。
产品说明设计用途Interzinc 22涂装数据法规符合性数据颜色光泽度体积固体份典型厚度理论涂布率实际涂布率涂覆方法干燥时间闪点产品重量溶剂含量所有待涂表面应清洁、干燥且无污染物。
钢结构桥梁的涂装方案选择
钢结构桥梁的涂装方案选择钢结构桥梁按其结构形式分为钢箱梁、钢桁梁、钢拱、叠合梁等多种类型。
然而不论钢结构桥梁为何种结构类型，它们的共同之处是都由钢材加工制造而成, 在处于富氧、潮湿的大气中，为保持其耐久性，必需进行防腐处理。
随着科学技术的进展进步，不但桥梁建筑技术突飞猛进的进展，桥梁钢结构的防腐技术水平也是日新月异，新型防腐材料不断消失，防腐体系也在更新。
在确定钢结构桥梁防腐方案时，防腐效果及防腐寿命自然是排在首位的，但是其经济性（性价比）、质量的可控性、防腐施工时的效率及平安、环保等也是必需考虑的因素。
国内外钢结构桥梁通常采纳“底涂+中涂+面涂”的防腐体系，底涂材料分为金属喷涂和涂料重防腐。
而金属喷涂的材料又分为锌、铝、锌铝合金等。
重防腐底涂材料也分为无机富锌涂料和环氧富锌涂料等。
中涂多采纳环氧云铁涂料，面涂材料分为苯烯酸聚氨酯涂料、硅氧烷涂料及氟碳涂料等。
每种防腐材料在防腐性能、施工性能、施工平安及环保等方面都具有各自的特点，因此，不同防腐材料搭配组成的防腐体系也具有不同的特点。
一底漆涂层（一）金属涂层热喷涂是借助某种热源（火焰或电能）将欲喷涂的金属材料（丝材或粉末）熔化，采用压缩空气将金属熔滴雾化，高速喷射到经粗化处理的工件基体表面，熔滴在撞击到工件表面的瞬间冷凝而形成金属涂层。
涂层的组织结构是由相互镶嵌、重叠的很多变形微粒机械地结合在一起，并含有肯定数量孔隙的结构。
涂层的孔隙率与喷涂工艺有关，通常为5%~10%。
由于孔隙的存在，金属涂层必需涂装封孔剂（封闭漆）。
依据使用热源的不同，热喷涂可分为：火焰喷涂、电弧喷涂、等离子喷涂和爆炸喷涂等。
依据使用材料的形态不同又可分为：线材喷涂和粉末喷涂。
用于防腐目的的热喷涂方法主要是线材电弧喷涂和线材火焰喷涂。
由于电弧喷涂的生产率和能源采用率高、涂层结合强度高、操作简便，适用于各种钢构件的防腐蚀施工，并正逐步取代火焰喷涂，成为喷涂层性能好、应用最广的热喷涂方法。
无机富锌底漆施工工艺
无机富锌底漆施工工艺无机富锌底漆有两种:溶剂型和水溶性.目前使用最多的就是溶剂型无机富锌涂料,对于这种高性能涂料, 其施工与一般的涂料不同,有很多需要注意的地方.1.0 表面处理在喷砂前进行钢结构处理是很有必要的,包括焊缝的打磨光顺,咬边气孔的补焊打磨,飞溅的铲除打磨, 锐边的倒角等. 为了保证锌粉与钢材表面充分接触,保持良好的导电性,必须对钢材表面进行喷砂处理到Sa 2 ½ (ISO8501-1:1988).粗糙度达到 Rugotest No. 3, min. BN 10a,Keane-Tator 表面比较样本, G/S min 3.0 或者 ISO/DIS 8503-1 粗中级 (G).如果粗糙度低而不足,会影响了附着力,增加漆膜龟裂的可能性.可以使用钢砂,硅酸铝等无油无水无其污物的优质磨料.钢砂粒度在 0.8-1.2 mm,硅酸铝在 0.4-1.8 mm 能产生较好的表面粗糙度效果,喷枪口压力要求 6-7 bar/85-100 psi. 喷砂结束后,立即进行真空吸尘清洁,有些难以去掉的粒子,可以用铁刷子刷去.2. 0 施工方法空气喷涂和无气喷涂都能用于无机锌漆的施工.辊涂不适用,刷涂只用于小面积的修补.2.1 空气喷涂空气喷涂对于减少干喷有很大的帮助,但是施工速度慢.根据经验,空气喷涂时加入稀释剂 15-20%较为合适.可以有助于漆膜的光滑减少喷漆时的漆雾.对于水溶性无机富锌漆,空气喷涂尤其适用.在进行反顶施工时,喷枪要间歇性地清洁,防止堵枪. 压力:3-4kg/cm2 枪嘴:1.8-2mm2.2 无气喷涂无气喷涂的施工效率高,但是容易产生干喷.泵压要求低,比如 30:1,45:1 的喷漆泵.过滤网使用 60- 80 目.根据喷涂技巧,可适当加入稀释剂 10-20%.太多的稀释剂会导致漆膜降低或者产生流挂.复杂结构要选用小口径的枪嘴.2.3 施工技巧为了保证漆膜平均,可以采用双度漆施工法,即施涂第一道漆后 15-30 分钟内施涂第二道漆当第一度漆膜表面未干透但已变暗时.用这种方法施工时必须稀释本品约 15% 以避免漆膜太厚,如果角焊缝处的漆膜太厚可用宽约 2.5 厘米的平头漆刷刷平.如果工作条件要求在两道漆施工之间有几个小时的时间,应该确保相对湿度一直保持在较低水平,60%以下. 任何干喷部位漆膜必须用刮刀刮除磨平边角或用砂纸轻度砂磨,最后稀释 30%的油漆薄喷一度. 用刷子进行条涂可根据经验在喷涂前或喷涂后进行.2.4 混合混合时,把锌粉缓缓加入液体组份,并同时进行搅拌.切不可反过来操作,把液体组份加入锌粉很容易导致结团,而且不能搅拌均匀.3. 0 施工环境为了保证喷砂的质量,保持相对湿度在 40-60%最佳.钢板温度要高于露点温度3℃.溶剂型自干无机富锌涂料要求的可在温度低至-10℃使用,但在低于0℃时要注意表面结冰会影响漆膜的附着力,由于冰的透明无色,不容易分辨,要特别的注意.超过 40℃时,溶剂挥发很快,可以使用挥发缓慢的稀释剂或使用水溶性自动型无机富锌漆. 狭窄空间的施工,要加强通风.4. 漆膜固化无机富锌漆的固化要依*相对湿度和温度. 以 HEMPEL 的无机富锌漆 HEMPEL'S GALVOSIL 15700 为例.在20°C/68°F 和 RH 65-75%时,固化约需要 3 天.在低温和低湿度环境下,漆膜的固化时间会延长.相对湿度最好保持在 65%以上,最低温度可以低至-10°C/14°F.喷洒清水可以解决低湿度时的固化问题.无机富锌漆在20°C/68°F和RH75%时过 1-2 小时,能耐小雨.一般在施工后 4-5 小时后就可以喷洒清水保持漆面湿润帮助固化的完成.单道涂层时可以使用海水加速固化,但如果后面要涂面漆,必须使用清水再次冲洗除去氯盐,并注意清除锌盐. 漆膜的固化的检测方法有两种.简易的方法可以用硬币或小刀刮擦漆面,如果仅有很少量的锌粉刮下,漆面闪亮,说明固化已完成.标准的无机锌富锌固化检测方法,是 MEK 测试法,根据 ASTM 4752,白色棉布蘸上 MEK 试剂,来回擦拭50 次,如果没有或者仅有很轻微变色说明固化已要完成,如果变色严重,说明还未完成固化.5. 漆膜厚度无机富锌漆的漆膜厚度,在多道涂层的重防腐系统中作为底漆时,通常为 75 微米就足够了.如果是单道涂层用于成品油或化学品的储罐舱室内壁中,漆膜要求在 90-100 微米.水溶性无机富锌漆用于储罐舱室内壁时,漆膜设计为 125-150 微米. 过高的干膜厚度会导致漆膜开裂,通常认为 150 微米以下最安全的.6. 漆膜开裂漆膜的开裂主要是由于漆膜在干燥和固化时的收缩形成,由于开裂形状象烈日下晒干裂开的泥土地,又称之为"泥裂" .开裂的原因有好几种原因: a) 漆膜膜喷涂过厚,超过了生产商对最高漆膜厚度的规定. b) 表面粗糙度过低,特别是在焊缝上,由于硬度高,喷砂也较难,使粗糙度不足. c) 相对湿度高而通风太差时,表面层固化太快,也会导致漆膜开裂. d) 产品超过了保质期,当然对涂层质量没有保证. 漆膜厚度的范围要根据无机硅酸锌的配方来决定,可能从 75 微米到 200 微米.很多涂料商对于漆膜厚度的规定都在 150 微米左右.实际施工时,大多数产品在结构内角处很容易产生泥裂问题,当为了达到最低膜厚要求时,喷漆者会在角落里多走几枪,这样就导致了漆膜过厚,加上角落上漆膜的收缩不均匀,很容易就形成了泥裂现象.在复杂结构,经常使用小枪嘴,而这又造成了行多次枪喷涂,这会导致问题变得糟. 建议使用大枪嘴,可以解决这个问题.当然,如果发现漆膜有过厚流挂倾向,可以马上用刷子刷平.7. 多孔性处理硅酸锌漆的本态就是多孔的,刚施工的多孔的硅酸锌并不能填充锌粉粒子间的空间.这会带来一系列的不利. 由于硅酸锌漆本态就是多孔的,进行几个月的室外固化后其孔隙会逐渐被由于受大气中二氧化碳和湿气作用而形成的锌盐填充而变得致密,大多数的结构是不允许在涂面漆前进行一至两个月的固化期的,而必须在其是多孔的情况下进行覆涂.这就会造成后续面漆的起泡.硅酸锌漆在覆涂时总有起泡的风险性,但是曝露时间越长,这种可能性越少. 起泡是由于刚涂漆时的湿膜中空气和溶剂气体以气泡的形态从多孔表面穿出而形成的.这会造成气泡破裂而留下针孔或仍然存在于漆膜中.当溶剂型有机面漆施涂于多孔表面时,有些溶剂会透过孔隙,同时因减压作用和溶剂的瞬间逃逸表面温度会降低.温度再次升高,空气和气体在孔间膨胀.另外,残留于孔隙的溶剂也有释放的趋向.这些复杂的作用形成了起泡. 大气温度越高,起泡的问题越大,如果表面温度在阳光下持续上升,情况就会变得更为糟糕.面漆起泡也有可能是因为快速覆涂或硅酸锌漆在低湿下干燥而造成.面漆在硅酸锌上起泡或产生针孔的可能性取决于底漆和面漆的选择.高树脂含量低体积浓度有光面漆直接施工于硅酸锌底漆上面,极易产生问题.肉眼清楚可见的完整起泡或针孔通常是不能接受的,要求进行修补.很小的不易察觉的针孔在实践中是可以接受的,即使锌粉呈现出细孔,这些一般都会为涂料所灌入.那些没有封闭的针孔才会引起争论.如果无机硅酸锌漆暴露于大气中,腐蚀就会产生. 无机硅酸锌漆的施工质量在减少起泡上起着重要作用.必须喷涂均匀的正确的湿膜厚度.在较热的环境下, 可能要加入额外的稀释剂.小心避免漆膜过厚.干喷和飞喷同样要尽量避免,且在涂面漆前必须除去.空气喷涂最佳,因为它能提供最佳的施工控制.但是为了获得最高的生产效率,则采用无气喷涂为佳.注意提防那些为了拼命追求生产率使用高压无气喷涂大口径磨损枪嘴的无经验施工者.其效果很象是使用花园水管,在表面沉降云层样的干喷.这使得涂后道面漆时简直是做恶梦一般.面漆起泡的过失其实还是因为底漆的不良施工.如果已经施工了底漆,如何办呢?这里有几个经验证的技巧可以避免面漆施工在新喷的无机硅酸锌上面时避免针孔.但是如果在很差施工的底漆上面,则不能保证 100%的有效. 进行薄雾涂层/通涂的施工有所帮助.首先底漆用很薄的涂层进行极薄的封闭 (刚刚封闭掉) 过一会儿后, . 通常是 15 分钟,再进行规定膜厚的复涂.该技巧可适用于后续漆的施工.在温度较低时很有效,但在表面温度很高时则难以奏效.如果漆膜表面温度有升高趋势,不要进行面层漆的施工.如果进行很好的计划, 在阳光直射下的无机富锌漆面进行涂层施工,表面温度在降低的话,针孔几乎可以完全避免. (这种技巧也可运用于混凝土上的有机涂层施工) .在暖热的无机富锌漆面上施工成为无法避免的情况时,要使用专门的封闭漆进行稀释后施涂,然后再涂以其它涂料.8. 锌盐处理无机富锌漆还有一个施工过程中的问题就锌盐.富锌底漆对于钢材保护是利用其阴极保护作用.锌粉代替钢铁首先被腐蚀,从而保护了钢材.在这个腐蚀过程中,锌粉与氧气,二氧化碳和水形成了锌盐. O2/H2O/CO2 Zn2+ > ZnCO3?Zn(OH)2 表面的锌粉也会与大气直接反应生成锌盐. 在两种情况下,锌盐会呈白色或灰色.锌盐的成份取决于它们形成的环境.在没有受污染的大气环境中,形成了碳酸锌,氢氧化锌和氧化锌的混合物.这些锌盐,又称之为锌白,会封闭多孔的表面,有助于保护钢材.当锌粉与纯洁的水,如水蒸汽接触时,而又没有空气参与,由会形成大量的氢氧化锌,这就是白锈.这种情况经常可以在叠在一起的涂了无机富锌的钢板之间发现.也可以在经常接触露水的表面看到.这种锌盐是部分水溶的.在受污染的大气中,如二氧化硫(工业环境)以及氯化物(沿海地区)的环境下,会形成硫酸锌和氯化锌.它们微溶于水中,因此也没有什么保护作用.锌盐的形成受多种因素的影响,包括水与锌面的接触持续时间.在户外堆放的钢材上面常有泥浆,这会产生白锈.酸雨或含有氯化物的雨水也会导致锌盐的产生在沿海地区,大气中高浓度的盐能导致大量的锌盐产生. 锌对于涂层性能有着不利的影响.松散的锌盐,比如白锈,必须在涂面漆前除去.水溶性的锌盐会影响后道涂层的附着力.如果留在底漆表面,在潮湿环境下,水会渗过有机面漆,与锌盐接触溶胀,引起涂层间的附着力问题.即使锌面上没有产生锌盐,如果面漆涂膜不足,水也会渗过漆膜与锌起反应而产生涂层内的锌盐,导致漆膜剥落.锌盐的去除有以下几种方法:a) 清水冲洗高压淡水冲冼是最理想的处理方法,也可用尼龙刷子伴以冲水刷去锌盐.难以除去的盐迹则要用机械方法进行处理.b) 扫砂扫砂并不是经常采用的方法,因类它会产生大量灰尘,还会破坏完好的漆膜.它的好处是可以在表面产生粗糙度,有助于后道漆的附着力.同时,对于焊缝可以进行全部的喷砂处理,进一步提高涂层的性能.c) 机械处理这种方法对涂层系统的防锈性能有好处.使用合成树脂的砂片进行有控制的清洁处理,只能有很少量的底漆被磨去,直至达到足够的可见清洁度. 实际上,完全除去锌盐痕迹是困难的,也是不必要的.我们可以参考日本的 SPSS 标准,照片显示,对无机富锌有环氧富锌车间底漆经扫砂处理后,仍可看到锌盐的痕迹.9. 污物清除无机硅酸锌漆的多孔表面使得污物清除十分困难.油脂可以用高压淡水加上洗涤剂冲洗清除,然后再用清水进行清洗.对于已固化的漆面来说,这是最佳的方法.溶剂清洗只能用于很小的油污,它往往只会使受污染的面积扩得更大,而且还有健康安全方面的问题.10. 底漆修补在以无机硅酸锌漆为底漆的道涂层系统中,经常要对进行局部的打磨或喷砂,然后进行底漆的修补.这时最好避免使用无机硅酸锌漆作为修补底漆.因为喷涂时很自然的会喷到周围的有机涂层上面,而这会引起附着力问题.解决的方法是使用环氧富锌涂料.。
常用双组份油漆的调配

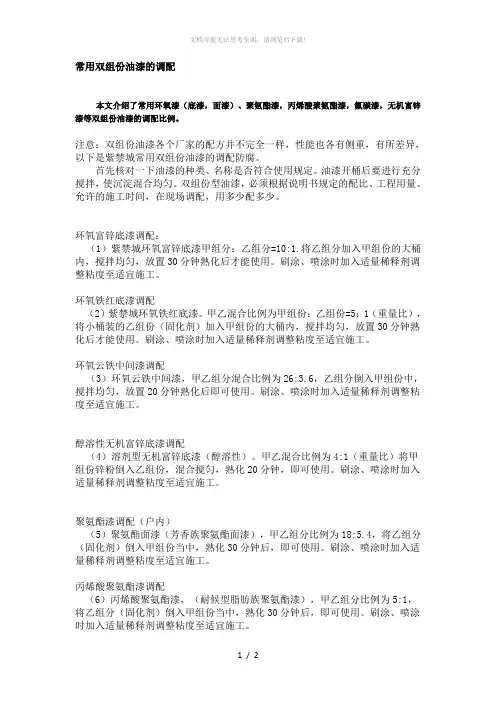

常用双组份油漆的调配本文介绍了常用环氧漆（底漆，面漆）、聚氨酯漆，丙烯酸聚氨酯漆，氟碳漆，无机富锌漆等双组份油漆的调配比例。
注意：双组份油漆各个厂家的配方并不完全一样，性能也各有侧重，有所差异，以下是紫禁城常用双组份油漆的调配防腐。
首先核对一下油漆的种类、名称是否符合使用规定。
油漆开桶后要进行充分搅拌，使沉淀混合均匀。
双组份型油漆，必须根据说明书规定的配比、工程用量、允许的施工时间，在现场调配，用多少配多少。
环氧富锌底漆调配：（1）紫禁城环氧富锌底漆甲组分：乙组分=10:1.将乙组分加入甲组份的大桶内，搅拌均匀，放置30分钟熟化后才能使用。
刷涂、喷涂时加入适量稀释剂调整粘度至适宜施工。
环氧铁红底漆调配（2）紫禁城环氧铁红底漆。
甲乙混合比例为甲组份：乙组份=5：1（重量比），将小桶装的乙组份（固化剂）加入甲组份的大桶内，搅拌均匀，放置30分钟熟化后才能使用。
刷涂、喷涂时加入适量稀释剂调整粘度至适宜施工。
环氧云铁中间漆调配（3）环氧云铁中间漆，甲乙组分混合比例为26:3.6，乙组分倒入甲组份中，搅拌均匀，放置20分钟熟化后即可使用。
刷涂、喷涂时加入适量稀释剂调整粘度至适宜施工。
醇溶性无机富锌底漆调配（4）溶剂型无机富锌底漆（醇溶性）。
甲乙混合比例为4:1（重量比）将甲组份锌粉倒入乙组份，混合搅匀，熟化20分钟，即可使用。
刷涂、喷涂时加入适量稀释剂调整粘度至适宜施工。
聚氨酯漆调配（户内）（5）聚氨酯面漆（芳香族聚氨酯面漆），甲乙组分比例为18:5.4，将乙组分（固化剂）倒入甲组份当中，熟化30分钟后，即可使用。
刷涂、喷涂时加入适量稀释剂调整粘度至适宜施工。
丙烯酸聚氨酯漆调配（6）丙烯酸聚氨酯漆，（耐候型脂肪族聚氨酯漆），甲乙组分比例为5:1，将乙组分（固化剂）倒入甲组份当中，熟化30分钟后，即可使用。
刷涂、喷涂时加入适量稀释剂调整粘度至适宜施工。
氟碳漆调配（7）氟碳漆（超耐候面漆），甲乙组分比例为10:1，将乙组分（固化剂）倒入甲组份当中，熟化20分钟后，即可使用。
无机富锌底漆施工技术
无机富锌底漆施工技术相比钢筋混凝土结构，钢结构自重轻、结构所占空间小，受到了建筑行业的青睐。
但是,钢材作为建筑材料在耐腐蚀方面又存在着难以避免的缺陷。
根据钢材的腐蚀机理，出现了多种防腐工艺与材料。
无机富锌涂料是一种防腐效果优异的涂料，主要防腐作用有：电化学防护、屏蔽作用、涂膜自修复和钝化作用。
富锌涂料中含有大量锌粉，锌的尽数活性比铁高，在腐蚀环境中锌腐蚀氧化保护了钢材，而锌腐蚀氧化产生的各类含锌氧化物微膨胀，形成致密的一层膜，从而防止铁表面与氧、水等有害介质的进一步接触，起着物理屏蔽作用。
2 无机富锌底漆应用概况我公司承接的印尼西爪哇电站钢结构、菲律宾马利万斯电站钢结构、老挝洪沙电站钢结构、上海月星环球商业中心等多个项目的钢结构制作中，均使用了无机富锌涂料。
通过对这几个项目防腐涂装施工中遇到的问题进行分析，在月星环球商业中心钢结构防腐施工的基础上又进行了一些试验，取得了良好的效果，总结这些施工方法以便于推广应用。
3 无机富锌底漆特点无机富锌底漆有类似于水泥一样的水化固结反应，其硬结与固结有本质的区别，对涂装质量有很大影响。
通过对无机富锌底漆喷涂全过程总结，将喷涂工艺中容易忽略或错误的地方详细介绍，使得喷涂效果良好，减少因工艺错漏造成的返工损失。
无机富锌底漆广泛应用于海上平台、港口设施、各类水工结构、发电厂的各类钢结构、近海建筑物等防腐蚀要求高的钢结构和构件表面的防腐处理，具有良好的效果。
4 无机富锌底漆应用原理利用无机富锌底漆与水发生化学反应而固化的原理，施工中控制洒水喷淋水量，加快无机富锌底漆的固化，保证喷涂质量，增强防腐效果，延长使用寿命。
5 工艺流程和操作要点工艺流程如下：钢结构件表面处理→抛丸除锈→油漆混合搅拌→预涂装→喷涂→测湿膜厚度→缺陷修补→养护→漆膜厚度检测→破损修补→封闭漆喷涂。
5.1表面处理5.1.1钢结构表面处理钢结构缺陷的存在会影响油漆的附着，导致油漆不能发挥其最佳的防腐性能，在这些区域会致过早的锈蚀出现，因此，在进行表面处理前必须要对钢结构上的缺陷进行处理，以减少或消除结构缺陷对涂装质量的影响。
水性无机富锌底漆(文字说明)
天津市朝晖化工有限公司永富牌特种油漆FXE-53851 水性无机富锌底漆（文字说明）一、产品说明：本品为双组分水性白固化涂料，漆膜坚硬耐磨，用于钢铁表面的防腐，具有优异的防腐性能，长期的耐候性，良好的导热性，耐水性和耐盐水性，耐各种油品长期浸泡，对各种有机溶剂，包括酮类、酯类、醚类、醇类、烃类等强溶剂都有极强的抵抗能力，同时具有优良的导静电性和长时间的阴极保护作用，且焊接性能优良，带漆焊接，不起泡、不脱落。
长期耐热达400℃，可抵抗PH值5.5-9.0范围的化学腐蚀。
二、产品用途：用于暴露在海洋大气、高温和各种环境的各种钢铁构件的长效防腐。
包括船舶、集装箱、各类码头设备、海洋平台、大型建筑的钢铁构件，特别适合于储油罐的罐底板从内壁防腐，油轮、溶剂舱内外防腐，热交换器内外壁的长效防腐。
同时叫用于各类水下、地下各类输油管线，化工管线等。
三、施工要求：1、表面处理：将准备喷漆和钢材表面先除去油污再以抛丸、喷沙（磨料推荐使用菱角状的粒度为18号钛砂，并且应是清洁干燥的）（相当于BG8923-88既Sa2.5级）等方法除去铁鳞、铁锈，并且表面粗糙度要求控制在25-60um范围内，经过处理之后，用压缩空气彻底除去沙砾、尘土等杂质后，再逆行喷（涂）漆。
注：打磨：所有气割、剪切、机加工后的自由锐角均应打磨至R2，磨土气割表面的割痕及火工矫正部位的硬化层，以使喷沙后在这些部位形成合适的粗糙度。
（1）除油：喷砂前，钢材表面先除去油污，且喷砂用压缩空气必须装有性能良好的油水分离器。
施工人员不可穿戴有油污的工作服。
（2）修补：局部修补时，要求刊磨不（GB8923-88）St3级。
2、混合条件；基料：粉料=1：2.5-2.8，应将粉料慢慢倒进基料同时不断搅拌，充分混合使锌粉处于悬浮状态，喷涂前应以40-80目筛网过滤。
3、熟化：应在充分搅拌混合20分钟后喷涂。
4、施工条件：（1）采用喷涂或刷涂，工具干净无油。
表面施工温度在5℃以上50℃以下。
鳞片型醇溶性无机富锌涂料的研制及其防腐蚀性的研究
李运德
师 华 （ 北京航 材 百慕 新 材料技 术 工程股 份公 司，１０ ９ ） ００ ５
要 ：采用鳞 片状 锌粉 为颜料 ， 醇溶性 无机树 脂 为基料 ， 制 了鳞 片型醇溶 性 富锌 涂料 。 此涂 研 将
料 与市售 的球 锌 醇溶性 富锌 涂料 进行对 比试验 ， 其主要 防腐蚀 性 能指 标优 于球锌 醇溶性 雷 锌涂 料 。 关键 词 ：鳞 片状 锌粉 ；富锌 涂料 ；醇溶性 ；防腐蚀 性 中图分 类号 ：Ｔ ３ ． Ｑ６ ２ ４ 文 献标识 码 ：Ａ 文章 编 号 ：１０ － ６ ６ ２ １ ０ － ０ １ ０ ０ ９ １９ （ ０ ０） １ ０ ０ — ４
２３ 徐层等 电性检 测结 罘分 析 ．
１～０ｕ ５２ ｍ的球 锌 醇溶 性无 机 富 锌涂 层 ５０ｈ 已有 少 ０ 后
量锈斑 ， 同时有大量锌 白产生 ， 并且叉线上 的锈蚀扩
展 超过 ３ｍ 涂 层 已经 失效 。 耐盐雾 性 检测 结果 表 ｍ， 该
明 ：同样厚 度 的鳞 片型醇 溶性 富锌 涂层 的防腐 性能 优
丙 二 醇 甲醚 醋 酸 酯
本 实 验 采 用 醇 溶 性 硅 酸 烷 基 酯树 脂 研 制 新 型 鳞
片 型醇溶 性无 机 富锌 涂料 。涂料 所用 的颜 料 为 自制 鳞
自制鳞片状锌粉
片状锌粉 ， 树脂基料为 自 制正硅酸乙酯水解液 ， 考察
了 鳞 片 型醇 溶 性 无 机 富 锌 涂 层 与 球 锌 醇 溶 性 无 机 富 锌 涂 层 的屏 蔽性 、 电性 和耐 盐雾 性 ， 采用 扫 描 电 导 并 子 显 微 镜 （ Ｅ 表 征 涂 层 结 构 ，同时 讨 论 了其 防腐 Ｓ Ｍ）
醇溶性 无机 富锌 涂料 的研究 尚未 见报 道 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
醇溶性无机富锌底漆（双组份）
组成及特性：该漆是由耐高温灰色浆（甲组份）和固化剂（乙组份）组成，该漆可常温自干，附着力强，表干快等，具有优良的耐热性和耐候性，能在高温下防腐，可持续耐温达500℃，且性能稳定。
用途：适用于石油化工、冶金工件、烟囱管道、锅炉储罐、电力设备和钢铁构件的耐温保护。
施工要求及表面处理：1、所涂物体表面进行喷砂（丸）处理（或手动除锈达到国家标准ST3级），除去氧化皮、锈、旧漆、油污、灰尘等脏物，表面粗糙度要求控制在15~25um（表面要有一定的粗糙度），不能附有水、油和任何污渍。
2、可采用高压无气喷涂（喷嘴口径约0.4~0.5mm，喷出压力约150kg/cm2）、空气喷涂（喷嘴口径约2.0~2.5mm，喷出压力约4~6kg/cm2）、刷涂、辊涂等方法施工。
3、本漆要现配现用。
使用时，一定要先将甲组份的漆料浆搅拌均匀，然后将乙组份按重量比（甲：乙=25：8）混合均匀，使用时要经常搅动油漆，以免沉淀。
混合后的漆应在4小时内用完。
4、涂装间隔时间：24小时以上/0—10℃，10小时以上/10—25℃，8小时以上/25—38℃。
否则将会影响涂层间附着力。
涂完漆后，建议自然干燥两天后升温为宜。
5、建议涂装三道，漆干膜厚度≥60um为宜。
安全措施：1、保持良好的通风。
2、由于此产品含有易燃物质，应远离火源，严禁烟火。
3、采取适当的与预防措施以免皮肤及眼睛与油漆接触（如戴手套、眼镜、面罩、涂防护油等）。
4、如皮肤被油漆所沾染，应用肥皂或适当的工业洁净剂及大量清水冲洗。
包装规格及贮存条件：1、贮存于凉爽干燥的环境中，甲组份贮存期为壹年，乙组份贮存期为半年，超过贮存期如各项指标符合要求，仍可使用。
2、甲组份为25公斤/桶，乙组份为8公斤/壶，33公斤/组。
郑州市万全工贸有限公司
新型带锈除锈防腐装饰油漆厂。
